苏科版家庭电路与安全用电课后作业题

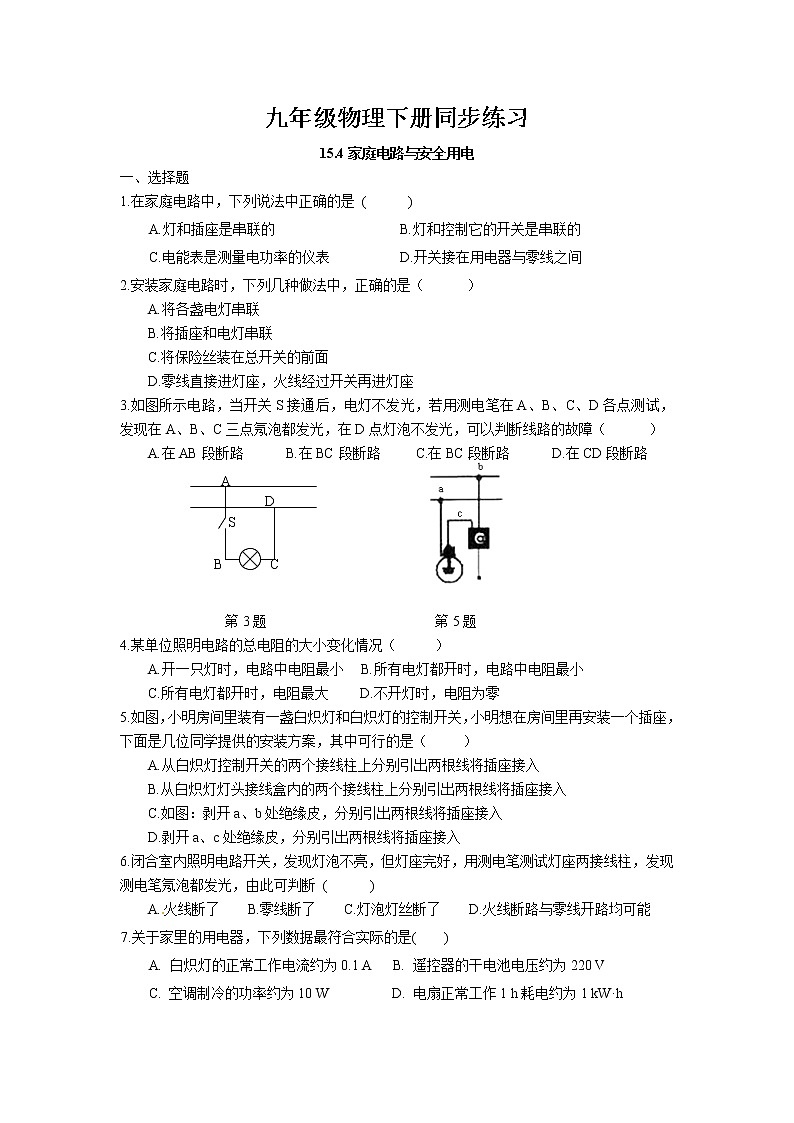

九年级物理下册同步练习

15.4家庭电路与安全用电

一、选择题

1.在家庭电路中，下列说法中正确的是 (      )

  A.灯和插座是串联的                  B.灯和控制它的开关是串联的

  C.电能表是测量电功率的仪表          D.开关接在用电器与零线之间

2.安装家庭电路时，下列几种做法中，正确的是（      ）

  A.将各盏电灯串联

  B.将插座和电灯串联

  C.将保险丝装在总开关的前面

  D.零线直接进灯座，火线经过开关再进灯座

3.如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C三点氖泡都发光，在D点灯泡不发光，可以判断线路的故障（      ）

  A.在AB段断路      B.在BC段断路     C.在BC段断路      D.在CD段断路

 第3题                        第5题

4.某单位照明电路的总电阻的大小变化情况（      ）

  A.开一只灯时，电路中电阻最小   B.所有电灯都开时，电路中电阻最小

  C.所有电灯都开时，电阻最大      D.不开灯时，电阻为零

5.如图，小明房间里装有一盏白炽灯和白炽灯的控制开关，小明想在房间里再安装一个插座，下面是几位同学提供的安装方案，其中可行的是（     ）

  A.从白炽灯控制开关的两个接线柱上分别引出两根线将插座接入

  B.从白炽灯灯头接线盒内的两个接线柱上分别引出两根线将插座接入

    C.如图：剥开a、b处绝缘皮，分别引出两根线将插座接入

  D.剥开a、c处绝缘皮，分别引出两根线将插座接入

6.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖泡都发光，由此可判断 (      )

  A.火线断了    B.零线断了    C.灯泡灯丝断了    D.火线断路与零线开路均可能

7.关于家里的用电器，下列数据最符合实际的是(　　)

A. 白炽灯的正常工作电流约为0.1 A   B. 遥控器的干电池电压约为220 V

C. 空调制冷的功率约为10 W         D. 电扇正常工作1 h耗电约为1 kW·h

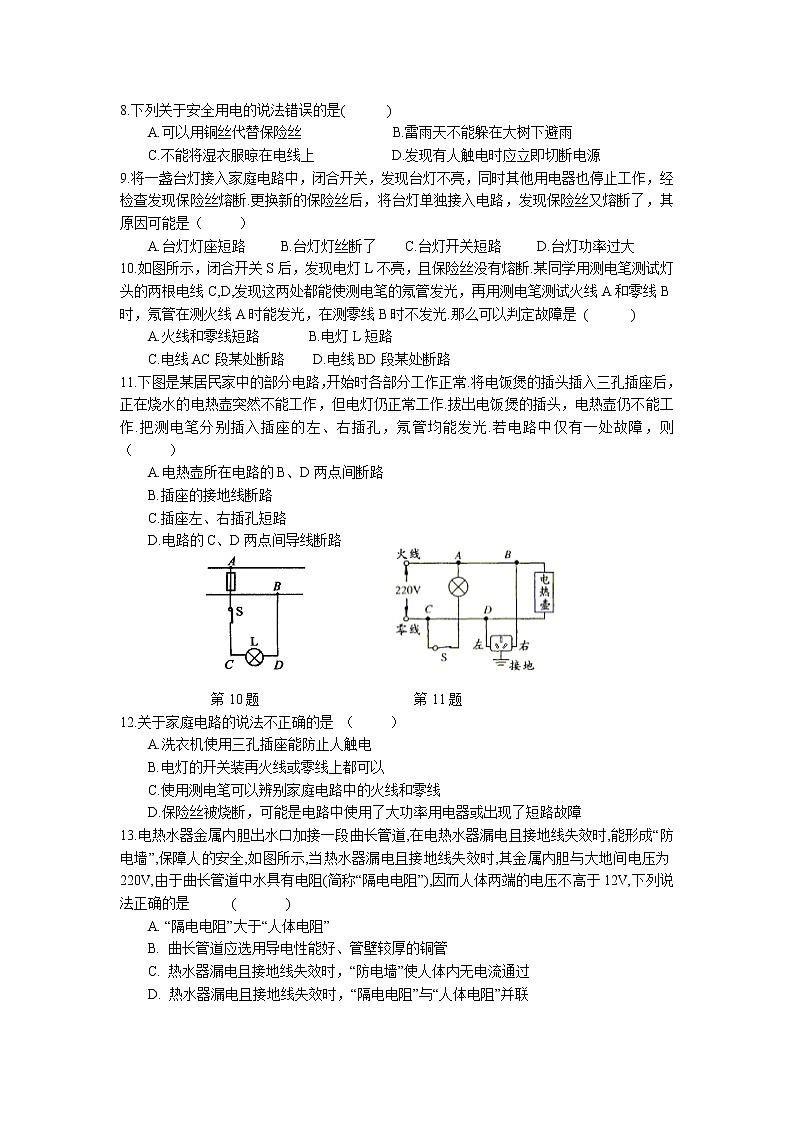

8.下列关于安全用电的说法错误的是(      )

  A.可以用铜丝代替保险丝             B.雷雨天不能躲在大树下避雨

  C.不能将湿衣服晾在电线上           D.发现有人触电时应立即切断电源

9.将一盏台灯接入家庭电路中，闭合开关，发现台灯不亮，同时其他用电器也停止工作，经检查发现保险丝熔断.更换新的保险丝后，将台灯单独接入电路，发现保险丝又熔断了，其原因可能是（     ）

A.台灯灯座短路     B.台灯灯丝断了    C.台灯开关短路     D.台灯功率过大

10.如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断.某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光.那么可以判定故障是 (      )

  A.火线和零线短路       B.电灯L短路

  C.电线AC段某处断路    D.电线BD段某处断路

11.下图是某居民家中的部分电路，开始时各部分工作正常.将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作.拔出电饭煲的插头，电热壶仍不能工作.把测电笔分别插入插座的左、右插孔，氖管均能发光.若电路中仅有一处故障，则               （     ）

  A.电热壶所在电路的B、D两点间断路

  B.插座的接地线断路

  C.插座左、右插孔短路

  D.电路的C、D两点间导线断路

             第10题                      第11题

12.关于家庭电路的说法不正确的是 （     ）

  A.洗衣机使用三孔插座能防止人触电

  B.电灯的开关装再火线或零线上都可以

  C.使用测电笔可以辨别家庭电路中的火线和零线

  D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障

13.电热水器金属内胆出水口加接一段曲长管道,在电热水器漏电且接地线失效时,能形成“防电墙”,保障人的安全,如图所示,当热水器漏电且接地线失效时,其金属内胆与大地间电压为220V,由于曲长管道中水具有电阻(简称“隔电电阻”),因而人体两端的电压不高于12V,下列说法正确的是      (       )

A. “隔电电阻”大于“人体电阻”

B. 曲长管道应选用导电性能好、管壁较厚的铜管

C. 热水器漏电且接地线失效时，“防电墙”使人体内无电流通过

D. 热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联

二、填空题

14.熔丝的作用是＿＿＿＿＿＿＿．有位同学家的熔丝熔断了，没有新熔丝更换，于是他就用铜丝代替，他这种做法＿＿＿＿(选填“对”或“不对”)．

15.家庭电路主要由进入家庭的进户线(电源线)、      、       、      、开关、插座、用电器组成.为了保证各用电器之间互不影响，各个用电器间是       联的(填“串”或“并”) .

16.家庭电路的电源线由      线和       线组成，它们之间的电压是       V.考虑到用电安全，家庭电路中一般还有第三根线，它是         线.

17.人体的安全电压是          V。在小明家厨房内的一条电路上，接有电水壶（1800W）、电饭煲（600W）和油烟机（240W）各1只，为保障正常用电，该电路中的熔丝的熔断电流应不小于        A。

18.测电笔是用来辨别       和       的工具，使用时，手应当接触       ，当笔尖接触电线时，若氖管发光，表明接触的是        .如图所示是用测电笔辨别火线和零线的两种方法，其中正确的是         .

19.如图为家庭电路中常用的三线插座，其中孔1接     ，孔2接      ，孔3接      .

20.如图所示是小明家部分线路连接图.当小明用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的      线相连接；当闭合开关S，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路          (填“开路”或“短路”).

        第18题              第19题                   第20题

21.通常所讲的“触电”，是指一定强度的＿＿＿＿通过人体所引起的伤害事故.低压触电一般分为＿＿＿＿与＿＿＿＿，一般情况下，人体的安全电压＿＿＿＿.为了防止触电，必须把用电器的＿＿＿＿装在火线上.

22.安全用电：家庭电路中的触电事故，都是＿＿＿＿直接或间接跟＿＿＿＿线连通造成的.为了安全，（1）不要＿＿＿＿低压带电体（照明电路电压），（2）不要＿＿＿＿高压带电体（如高压线），（3）不弄湿用电器和线路设备，（4）不损伤绝缘体的保护层.

23.近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时，与连接完好相比该处的阻值将增大，在该处消耗的电功率将＿＿＿＿(填“减小”或“增大”或“不变”)，会产生局部过热，引发火灾。线路故障的另一个原因是线路严重老化。由橡胶或塑料制成的导线线皮是用来绝缘的，但时间长了，线皮会老化变质，绝缘性能变差，甚至龟裂露出线芯，通电时产生火花或导线之间会发生短路。当导线之间发生短路时，导线中电流过＿＿＿＿(填“大”或“小”)，酿成火灾。

三、作图题

24.小明要将一个“一开三孔”开关（即一个开关和一个三孔插座连在一起）安装在新房里.图甲为实物图，图乙为反面接线示意图，“A”“B”是从开关接线柱接出的两根导线，请你帮他将图乙中的电路连接完整, 使开关控制电灯，插座又方便其它电器使用.

四、计算题

25.如图是家庭电路的一部分．电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）．灯和电视机同时工作，求：

（1）通过电能表的电流；

（2）连续工作4h消耗多少kW·h的电能；

（3）该电路中还能接入的用电器的最大功率．

25.近日，本市一些中学生正在调查老小区的黑楼道情况.有同学就此情况结合我们学习的内容提出以下建议： 在现有过道等公用场所的照明电路上进行适当改装，将“220V  40W”的灯泡、阻值为990Ω的电阻和光敏开关S、延时开关S1连成如图所示的电路.天黒后，光敏S自动处于闭合状态，开关S1断开，此时灯较暗，但能起到指示作用；当有人在此区域时，闭合延时开关S1，灯泡正常发光，起到照明作用，当人离开后40秒左右自动关闭.

（1）当S、S1都闭合时，电阻R处于        状态（填“短路”、“断路”或“通路”）；

（2）当灯起指示作用时，通过电阻R的电流是多少？

（3）请分别计算灯较暗时和灯正常发光时，电路消耗的总功率.（不考虑灯丝电阻变化）
