教科版九年级上册2 电路一课一练

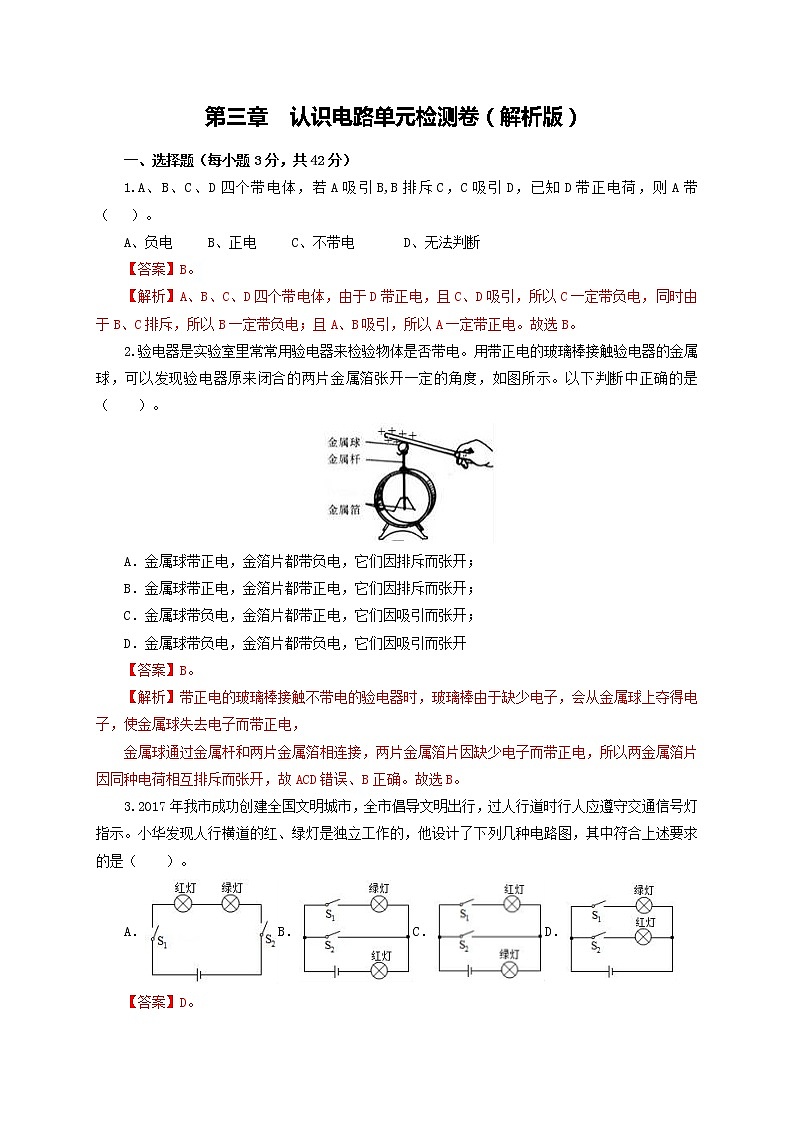

第三章  认识电路单元检测卷（解析版）

一、选择题（每小题3分，共42分）

1.A、B、C、D四个带电体，若A吸引B,B排斥C，C吸引D，已知D带正电荷，则A带（   ）。

A、负电     B、正电     C、不带电       D、无法判断

【答案】B。

【解析】A、B、C、D四个带电体，由于D带正电，且C、D吸引，所以C一定带负电，同时由于B、C排斥，所以B一定带负电；且A、B吸引，所以A一定带正电。故选B。

2.验电器是实验室里常常用验电器来检验物体是否带电。用带正电的玻璃棒接触验电器的金属球，可以发现验电器原来闭合的两片金属箔张开一定的角度，如图所示。以下判断中正确的是（　　）。

A．金属球带正电，金箔片都带负电，它们因排斥而张开；

B．金属球带正电，金箔片都带正电，它们因排斥而张开；

C．金属球带负电，金箔片都带正电，它们因吸引而张开；

D．金属球带负电，金箔片都带负电，它们因吸引而张开

【答案】B。

【解析】带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，

金属球通过金属杆和两片金属箔相连接，两片金属箔片因缺少电子而带正电，所以两金属箔片因同种电荷相互排斥而张开，故ACD错误、B正确。故选B。

3.2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示。小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是（　　）。

A．B．C．D．

【答案】D。

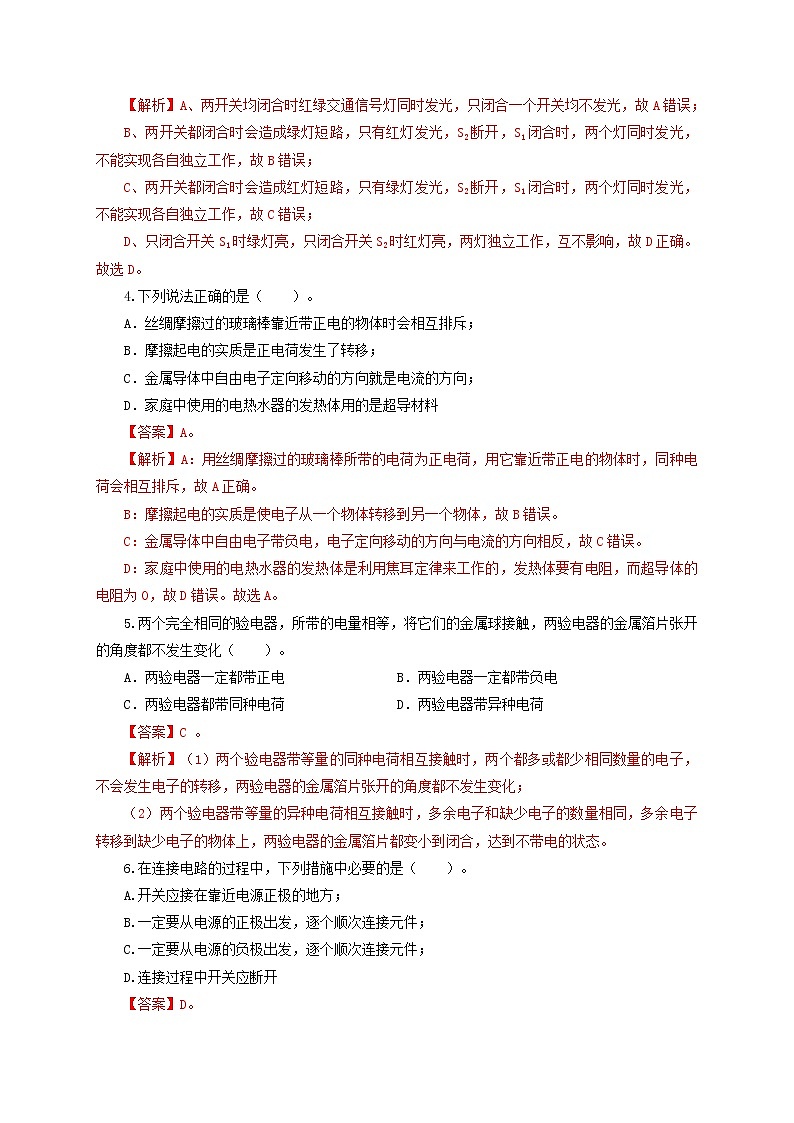

【解析】A、两开关均闭合时红绿交通信号灯同时发光，只闭合一个开关均不发光，故A错误；

B、两开关都闭合时会造成绿灯短路，只有红灯发光，S2断开，S1闭合时，两个灯同时发光，不能实现各自独立工作，故B错误；

C、两开关都闭合时会造成红灯短路，只有绿灯发光，S2断开，S1闭合时，两个灯同时发光，不能实现各自独立工作，故C错误；

D、只闭合开关S1时绿灯亮，只闭合开关S2时红灯亮，两灯独立工作，互不影响，故D正确。故选D。

4.下列说法正确的是（  　）。

A．丝绸摩擦过的玻璃棒靠近带正电的物体时会相互排斥；

B．摩擦起电的实质是正电荷发生了转移；

C．金属导体中自由电子定向移动的方向就是电流的方向；

D．家庭中使用的电热水器的发热体用的是超导材料

【答案】A。

【解析】A：用丝绸摩擦过的玻璃棒所带的电荷为正电荷，用它靠近带正电的物体时，同种电荷会相互排斥，故A正确。

B：摩擦起电的实质是使电子从一个物体转移到另一个物体，故B错误。

C：金属导体中自由电子带负电，电子定向移动的方向与电流的方向相反，故C错误。

D：家庭中使用的电热水器的发热体是利用焦耳定律来工作的，发热体要有电阻，而超导体的电阻为0，故D错误。故选A。

5.两个完全相同的验电器，所带的电量相等，将它们的金属球接触，两验电器的金属箔片张开的角度都不发生变化（　　）。

A．两验电器一定都带正电                B．两验电器一定都带负电

C．两验电器都带同种电荷                D．两验电器带异种电荷

【答案】C 。

【解析】（1）两个验电器带等量的同种电荷相互接触时，两个都多或都少相同数量的电子，不会发生电子的转移，两验电器的金属箔片张开的角度都不发生变化；

（2）两个验电器带等量的异种电荷相互接触时，多余电子和缺少电子的数量相同，多余电子转移到缺少电子的物体上，两验电器的金属箔片都变小到闭合，达到不带电的状态。

6.在连接电路的过程中，下列措施中必要的是（    ）。

A.开关应接在靠近电源正极的地方；

B.一定要从电源的正极出发，逐个顺次连接元件；

C.一定要从电源的负极出发，逐个顺次连接元件；

D.连接过程中开关应断开

【答案】D。

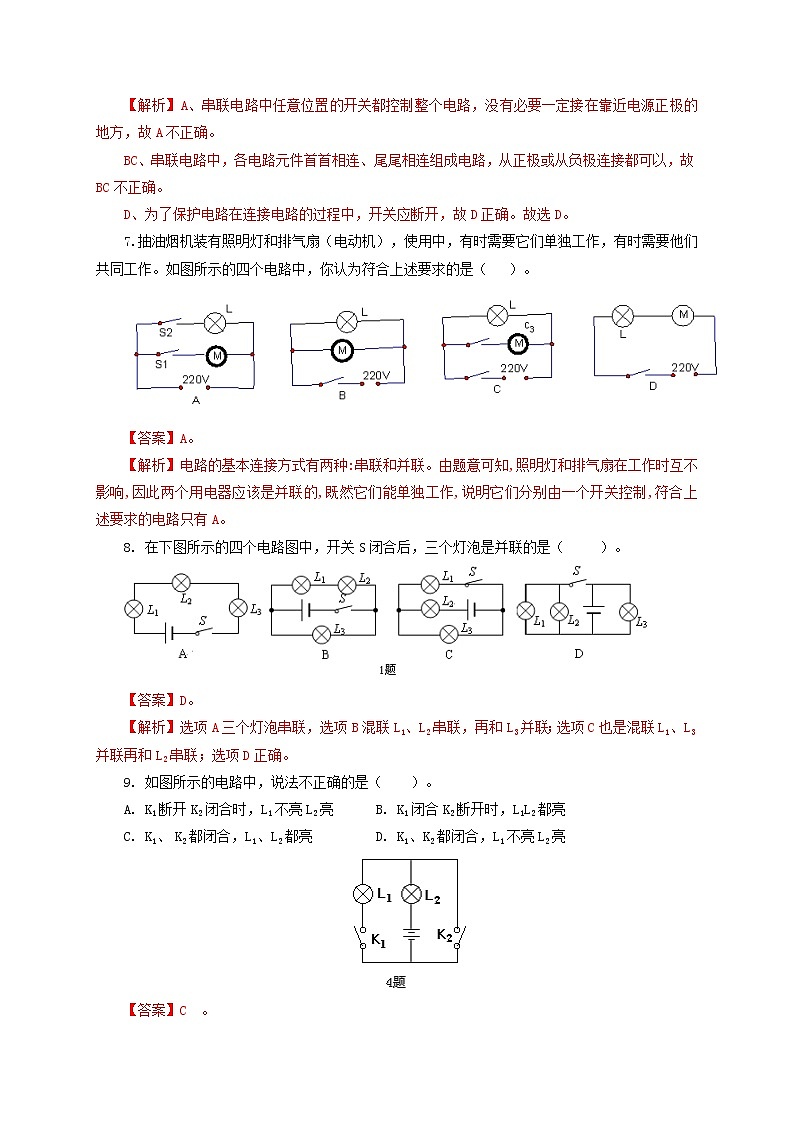

【解析】A、串联电路中任意位置的开关都控制整个电路，没有必要一定接在靠近电源正极的地方，故A不正确。

BC、串联电路中，各电路元件首首相连、尾尾相连组成电路，从正极或从负极连接都可以，故BC不正确。

D、为了保护电路在连接电路的过程中，开关应断开，故D正确。故选D。

7.抽油烟机装有照明灯和排气扇（电动机），使用中，有时需要它们单独工作，有时需要他们共同工作。如图所示的四个电路中，你认为符合上述要求的是（   ）。

【答案】A。

【解析】电路的基本连接方式有两种:串联和并联。由题意可知,照明灯和排气扇在工作时互不影响,因此两个用电器应该是并联的,既然它们能单独工作,说明它们分别由一个开关控制,符合上述要求的电路只有A。

8. 在下图所示的四个电路图中，开关S闭合后，三个灯泡是并联的是（     ）。

【答案】D。

【解析】选项A三个灯泡串联，选项B混联L1、L2串联，再和L3并联；选项C也是混联L1、L3并联再和L2串联；选项D正确。

9. 如图所示的电路中，说法不正确的是（    ）。

A. K1断开K2闭合时，L1不亮L2亮      B. K1闭合K2断开时，L1L2都亮

C. K1、 K2都闭合，L1、L2都亮         D. K1、K2都闭合，L1不亮L2亮

【答案】C  。

【解析】当K1断开，K2闭合时，灯L2有电流经过，灯L1无电流经过，故L1不亮，L2亮；K1闭合，K2断开时，灯L1、L2串联在电源上，故L1灯和L2都亮；K1和K2都闭合时，灯L1短路不能发光，L2有电流经过能发光。

10.在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中中的及中的，为单刀双掷开关）（  ）。

A．B．C．D．

【答案】C。

【解析】A.图中为单刀双掷开关，为单刀开关，当S2断开时，无论往哪个方向掷，灯泡都不能发光，故A不符合题意；

B.图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B不符合题意；

C.图中和为单刀双掷开关，接1时灯泡不发光，接2时灯泡发光；接1时灯泡发光，接2掷时灯泡不发光，任意一个开关都可以开灯、关灯，故C符合题意；

D.图中两个单刀开关并联，闭合或都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故D不符合题意。故选C。

11.在如图所示的电路中，闭合开关S，小灯泡L1、L2并联的是（　　）。

【答案】A。

【解析】A、图中闭合开关S，小灯泡L1、L2并列连接，为并联电路，符合题意；

BCD、图中闭合开关S，电流只有一条路径，为串联电路，只是改变了开关的连接位置，不影响电路的性质，不合题意。

12.下列电路中两个灯泡都能够独立工作的是（　　）。

A．                B．                  C．                 D

【答案】B。

【解析】A、当两开关同时闭合，两个灯泡同时工作；只闭合s，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；

B、当三开关同时闭合，两个灯泡同时工作；只闭合s和s1，上面灯泡单独工作；只闭合s和s2，下面灯泡单独工作，故B符合题意；

C、闭合开关s，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；

D、当两开关同时闭合，两个灯泡同时工作；只闭合s，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意。故选B。

13.如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光。此电路的故障可能是（　　）。

A．灯 L1短路； B．灯 L2短路；C．灯 L1断路； D．开关 S 接触不良

【答案】C。

【解析】由图可知：该电路是并联电路，灯L1不亮，而L2正常发光，这说明从L2两端到电源的两极没问题，因此灯L2、开关S的连接都正确，问题就是灯L1断路或短路。

当灯L1短路时，电源被短路，灯L2不亮，甚至可能烧毁电源；所以只能是灯L1断路，此时L2支路不受影响，符合题意。故ABD错误，C正确。故选C。

14.如图所示电路，要使电阻R1、R2并联，则应将（　　）。

A. S2、S3闭合，S1断开            B. S1、S2闭合，S3断开

C. S2闭合，S1、S3断开            D. S1闭合，S2、S3断开

【答案】A。

【解析】A、当闭合开关S2、S3，断开S1时，电流分两路经过两个电阻，它们并联连接，故A正确；

B、当S1、S2闭合，S3断开时，R1短路，R2接入电路，故B错误；

C、S2闭合，S1、S3断开，只有R2接入电路，故C错误；

D、S1闭合，S2、S3断开时，R1、R2串联接入电路，故D错误。

二、填空题（每空2分，共44分）

15.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象，这是因为塑料丝带了　    　（选填“同种”或“异种”）电荷，这种使塑料丝带电的方法称为　     　，塑料丝带电的实质是　   　在物体间转移。

【答案】同种；摩擦起电；电子。

【解析】塑料细丝与手摩擦，摩擦起电，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来。

这种使塑料丝带电的方法称为摩擦起电，塑料丝带电的实质是电子在物体间发生了转移。

故答案为：同种；摩擦起电；电子。

16.在通常情况下，原子核带的     电跟核外   总共带的     电荷数量相等，整个原子是      的，对外不显电性。

【答案】正；电子；负；中性。

【解析】原子是由原子核和电子组成，原子核带正电，电子带负电，原子核所带正电荷数和电子所带负电荷数相等，整个原子呈中性。

17．如图，是一个简化的电冰箱电路图，图中电动机和灯泡的连接方式是　   　（选填“串联”或“并联”），开关S2控制　   　（填写电路元件名称）。

【答案】并联；电动机。

【解析】由图可知，开关S1控制照明灯，开关S2控制电动机，电冰箱内的照明灯和压缩机独立工作、互不影响，采取并联连接；

故答案为：并联；电动机。

18.如图所示，为了使灯L1、L2组成串联电路，只能闭合电路中的    开关；为了使灯L1、L2组成并联电路，只能闭合电路中的    开关；若闭合电路中的    开关，则出现短路现象。（选填S1、S2、S）。

【答案】S2，S、S1，S、S1、S2。

【解析】若闭合开关S2，电流从电源正极出发后先后会依次经过两盏灯泡，所以为了使灯L1、L2组成串联电路，只能闭合电路中S2开关；

当闭合开关S、S1时，电流从电源正极出发后分别流经灯L1、L2两盏灯泡，后又汇合一点回到电源的负极，所以为了使灯L1、L2组成并联电路，只能闭合电路中的S、S1开关；

若同时闭合开关S、S1、S2，导线直接连在了电源的两端，所以会造成电源短路。

故答案为：S2，S、S1，S、S1、S2。

19.城市中的路灯是     联的；家庭中的用电器大多是      联的；圣诞树上使用的“满天星”小彩灯有些是串联和并联         而成的。

【答案】并；并；串。

【解析】（1）城市中的路灯和家庭中的用电器，都可以单独工作，并且互不影响，因此城市中的路灯和家庭中的用电器是并联的；

（2）串联电路的总电压等于各用电器电压之和．由于小彩灯的工作电压很小，所以只能将它们串联接在家庭电路中。

故答案为：并；并；串。

20.如图是一种声光报警器的电路图，当开关　     时，灯亮、铃不响；当开关　      　时，灯亮同时铃响。

【答案】S1、S2闭合；S1闭合，S2断开。

【解析】由图知，要使灯泡发光，必须有电流通过灯泡，因此开关S1必须闭合；但此时灯泡发光，电铃发声；

要使灯泡发光，电铃不发声，必须再闭合S2，使电铃短路；所以要使灯泡发光并且电铃发声，需要闭合S1、断开S2。

21. 某定时炸弹的引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动         ，为使引爆装置停止工作，拆弹专家应在图中         （填“a”或“b”）处剪断导线。

【答案】断开；a。

【解析】由图可知，此时起爆器被导线b短路，起爆器不工作；当设定起爆时间一到，定时开关断开，有电流通过引爆装置而发生爆炸；如果剪断线a，则电路处于断路状态，爆炸装置不工作。

22.野营时，小红携带的手电筒不发光了，请你帮助找出原因。

（1）请根据图中手电筒的结构示意图，将电路图补画完整。

（2）写出手电筒不发光的三种可能原因。

①

②

③

【答案】灯丝断了；电池没电了；开关接触不良。

【解析】电路故障有两种，断路或短路，根据手电筒结构图可知，手电筒内部不会短路，所以从断路方向去考虑。

三、作图题（14分）

23.（4分）将如图所示的实物电路连接成并联电路。要求：开关S1控制干路；开关S2控制灯L2。

【解析】由题知，两灯并联，开关S1控制干路，则S1接在干路上；

开关S2控制灯L2，开关S2与灯L2串联，如下图所示：

24.（4分）在右图所示的电路图中，〇所在位置是电压表和电流表，请在其中填入字母V和A，使两灯并联。

【解析】合S后，两灯并联且均能发光，从电源正极流出的电流分为两支，分别经过灯泡L1和左侧的电表、L2回到负极。所以左侧的电表是相当于导线的电流表，而右侧的电表去掉后对灯泡发光没有影响，所以是相当于断路的电压表。如图所示：

25.（4分）有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的．请根据上述描述，完成电路连接。

【解析】只有夜间且有人摸门把手时，锁孔旁的LED灯才亮，否则LED灯不亮，说明感应开关S1、光敏开关S2不能独立工作、即为串联，共同控制LED灯，据此进行解答。由题意可知，感应开关S1、光敏开关S2串联共同控制LED灯，如下图所示：

26.（2分）请按照图实物图在边框中画出对应的电路图。

【答案】由实物图可知，两只灯泡并联；开关S2控制整个电路（干路），开关S1控制灯泡L2；电路图如图所示。
