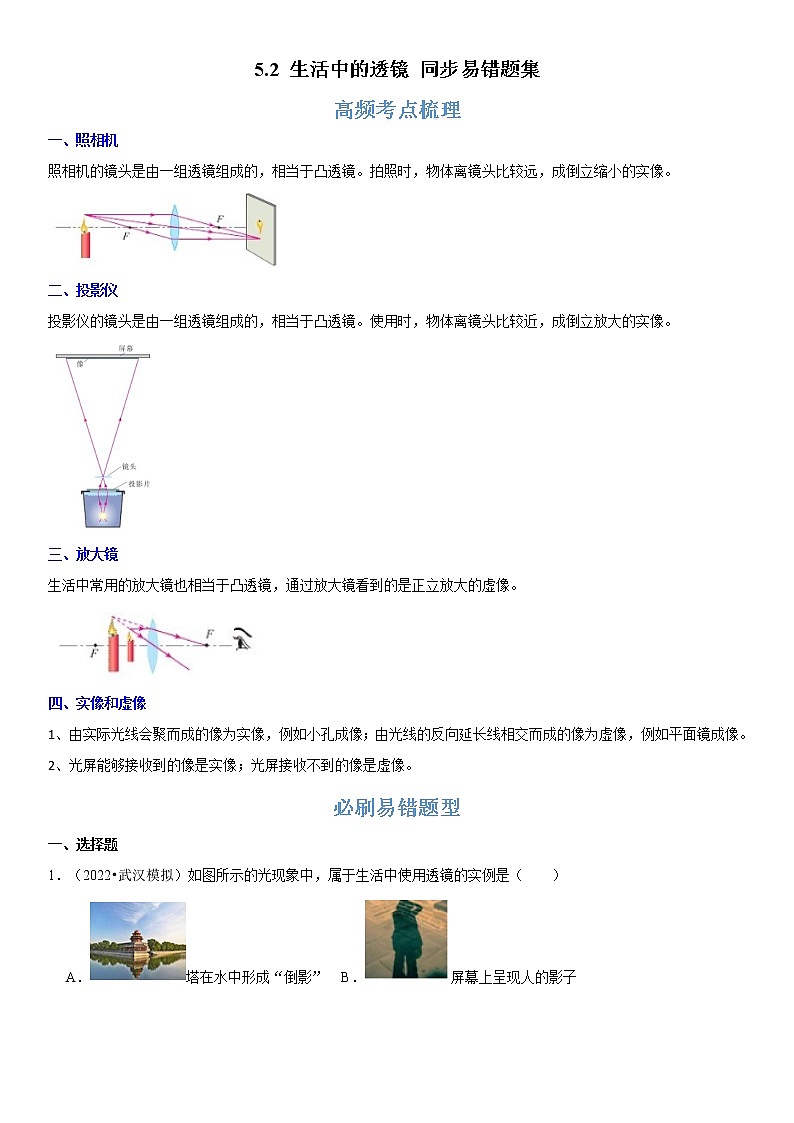

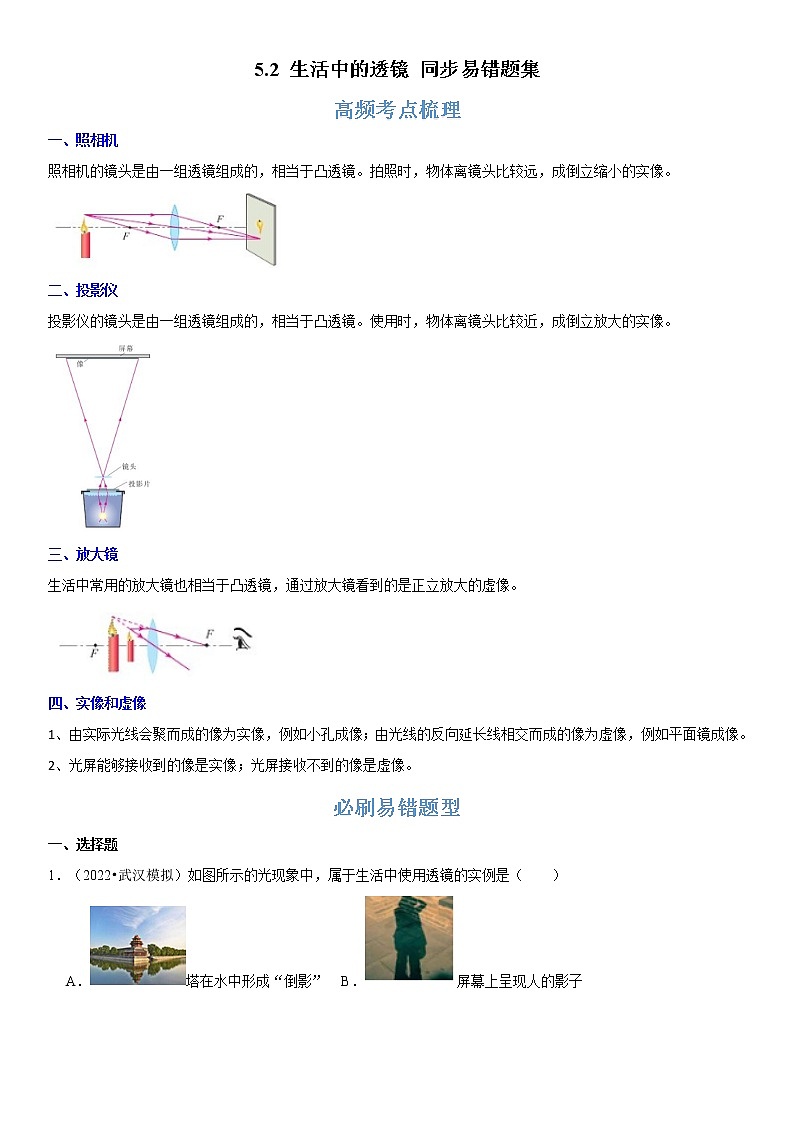

5.2 生活中的透镜 同步易错题集

高频考点梳理

一、照相机

照相机的镜头是由一组透镜组成的，相当于凸透镜。拍照时，物体离镜头比较远，成倒立缩小的实像。

二、投影仪

投影仪的镜头是由一组透镜组成的，相当于凸透镜。使用时，物体离镜头比较近，成倒立放大的实像。

三、放大镜

生活中常用的放大镜也相当于凸透镜，通过放大镜看到的是正立放大的虚像。

四、实像和虚像

1、由实际光线会聚而成的像为实像，例如小孔成像；由光线的反向延长线相交而成的像为虚像，例如平面镜成像。

2、光屏能够接收到的像是实像；光屏接收不到的像是虚像。

必刷易错题型

一、选择题

1．（2022•武汉模拟）如图所示的光现象中，属于生活中使用透镜的实例是（　　）

A．塔在水中形成“倒影” B．屏幕上呈现人的影子

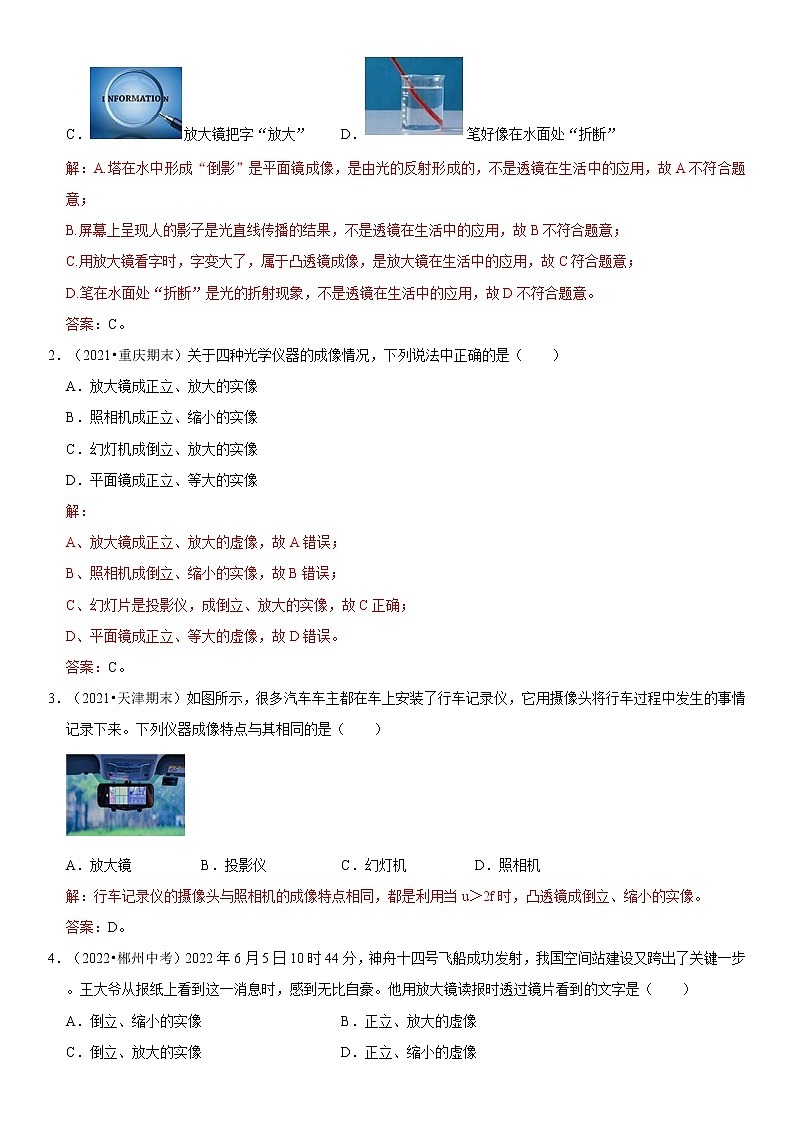

C．放大镜把字“放大” D．笔好像在水面处“折断”

解：A.塔在水中形成“倒影”是平面镜成像，是由光的反射形成的，不是透镜在生活中的应用，故A不符合题意；

B.屏幕上呈现人的影子是光直线传播的结果，不是透镜在生活中的应用，故B不符合题意；

C.用放大镜看字时，字变大了，属于凸透镜成像，是放大镜在生活中的应用，故C符合题意；

D.笔在水面处“折断”是光的折射现象，不是透镜在生活中的应用，故D不符合题意。

答案：C。

2．（2021•重庆期末）关于四种光学仪器的成像情况，下列说法中正确的是（　　）

A．放大镜成正立、放大的实像

B．照相机成正立、缩小的实像

C．幻灯机成倒立、放大的实像

D．平面镜成正立、等大的实像

解：

A、放大镜成正立、放大的虚像，故A错误；

B、照相机成倒立、缩小的实像，故B错误；

C、幻灯片是投影仪，成倒立、放大的实像，故C正确；

D、平面镜成正立、等大的虚像，故D错误。

答案：C。

3．（2021•天津期末）如图所示，很多汽车车主都在车上安装了行车记录仪，它用摄像头将行车过程中发生的事情记录下来。下列仪器成像特点与其相同的是（　　）

A．放大镜 B．投影仪 C．幻灯机 D．照相机

解：行车记录仪的摄像头与照相机的成像特点相同，都是利用当u＞2f时，凸透镜成倒立、缩小的实像。

答案：D。

4．（2022•郴州中考）2022年6月5日10时44分，神舟十四号飞船成功发射，我国空间站建设又跨出了关键一步。王大爷从报纸上看到这一消息时，感到无比自豪。他用放大镜读报时透过镜片看到的文字是（　　）

A．倒立、缩小的实像 B．正立、放大的虚像

C．倒立、放大的实像 D．正立、缩小的虚像

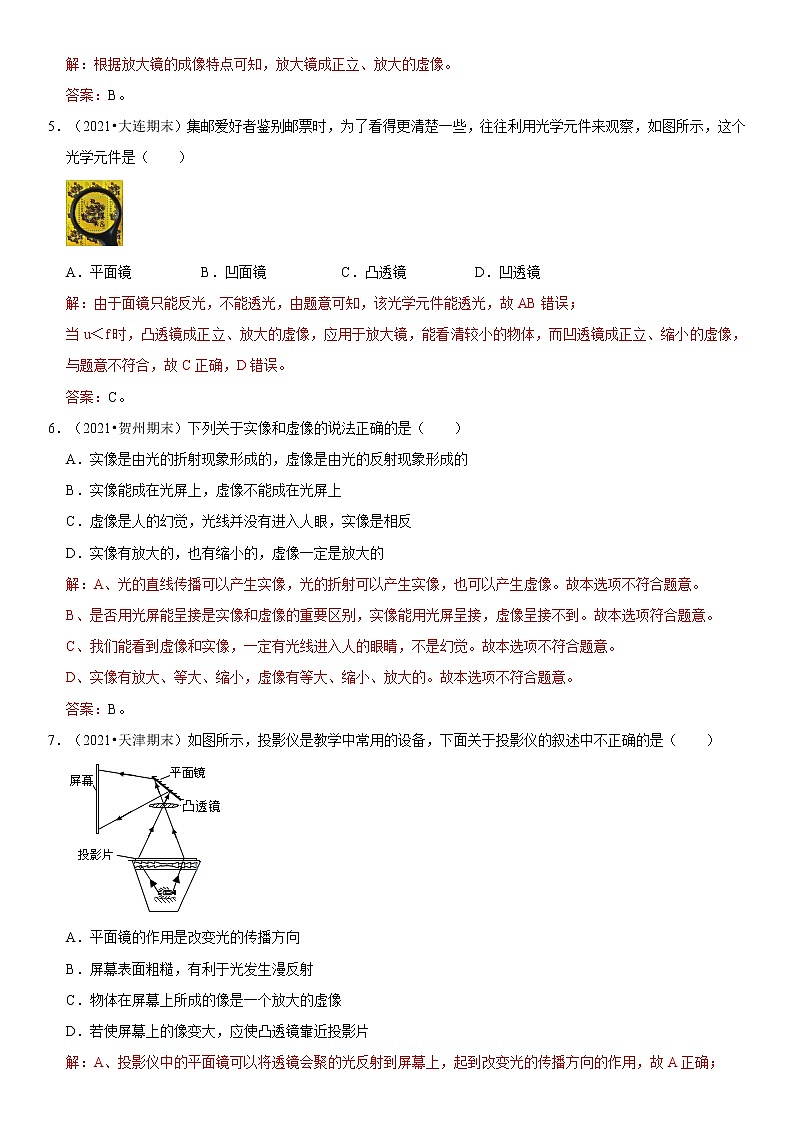

解：根据放大镜的成像特点可知，放大镜成正立、放大的虚像。

答案：B。

5．（2021•大连期末）集邮爱好者鉴别邮票时，为了看得更清楚一些，往往利用光学元件来观察，如图所示，这个光学元件是（　　）

A．平面镜 B．凹面镜 C．凸透镜 D．凹透镜

解：由于面镜只能反光，不能透光，由题意可知，该光学元件能透光，故AB错误；

当u＜f时，凸透镜成正立、放大的虚像，应用于放大镜，能看清较小的物体，而凹透镜成正立、缩小的虚像，与题意不符合，故C正确，D错误。

答案：C。

6．（2021•贺州期末）下列关于实像和虚像的说法正确的是（　　）

A．实像是由光的折射现象形成的，虚像是由光的反射现象形成的

B．实像能成在光屏上，虚像不能成在光屏上

C．虚像是人的幻觉，光线并没有进入人眼，实像是相反

D．实像有放大的，也有缩小的，虚像一定是放大的

解：A、光的直线传播可以产生实像，光的折射可以产生实像，也可以产生虚像。故本选项不符合题意。

B、是否用光屏能呈接是实像和虚像的重要区别，实像能用光屏呈接，虚像呈接不到。故本选项符合题意。

C、我们能看到虚像和实像，一定有光线进入人的眼睛，不是幻觉。故本选项不符合题意。

D、实像有放大、等大、缩小，虚像有等大、缩小、放大的。故本选项不符合题意。

答案：B。

7．（2021•天津期末）如图所示，投影仪是教学中常用的设备，下面关于投影仪的叙述中不正确的是（　　）

A．平面镜的作用是改变光的传播方向

B．屏幕表面粗糙，有利于光发生漫反射

C．物体在屏幕上所成的像是一个放大的虚像

D．若使屏幕上的像变大，应使凸透镜靠近投影片

解：A、投影仪中的平面镜可以将透镜会聚的光反射到屏幕上，起到改变光的传播方向的作用，故A正确；

B、屏幕做的粗糙，这样光可以在其表面发生漫反射，能够让各个方向的人看到屏幕上的像，故B正确；

C、投影仪的镜头是一个凸透镜，物距在焦距和二倍焦距之间时，在屏幕上所成的像为倒立、放大的实像，故C错误。

D、若使屏幕上的像变大，根据凸透镜成实像的规律可知，应减小物距，则应使镜头靠近投影片，故D正确。

答案：C。

8．（2022•邵阳模拟）平静的明湖湖面上映出了正在空中飞翔的一只小鸟，正在湖边散步的小红说：“快来看，小鸟和鱼在水中比赛呢！”她看到的“鸟”和“鱼”实际上是（　　）

A．鱼和鸟都是虚像 B．鸟是虚像，鱼是实像

C．鱼和鸟都是实像 D．鸟是实像，鱼是虚像

解：鸟在水中的像是由光的反射形成的。光路图如下图所示：

小鸟的像是由反射光线的反向延长线会聚形成的，不是由实际光线形成的，所以是虚像。

看到的鱼是由光的这是形成的，成像光路图如下图所示：

看到的鱼的像是由折射光线的反向延长线会聚而形成的，不是由实际光线形成的，所以是虚像。

答案：A。

9．（2022•九江模拟）我们常常会看到树枝和树叶上有一些水珠，如图所示，甲图中看到水珠后面远处景物是倒立的；乙图中透过树叶上的水珠观察到树叶清晰的叶脉。下列说法正确的是（　　）

A．乙图中的水珠其作用相当于一个放大镜

B．乙图中的像是可以成于光屏上的

C．甲图中的水珠其作用类似凹透镜

D．甲、乙两图中的像都是虚像

解：

AB、乙图中的水珠中间厚、边缘薄，形成一个水凸透镜，叶脉在水凸透镜的一倍焦距以内，成正立、放大的虚像，和放大镜的原理是相同的，虚像无法在在光屏上成像，故A正确，B错误；

C、由凸透镜成像规律可知u＞2f时，成倒立、缩小实像；而甲图中看到水珠后面远处景物是倒立缩小的，是因为景物距离水凸透镜较远，在二倍焦距以外，作用类似照相机，所成的像能成在光屏上，故C错误；

D、由前面解答可知，甲图中的像是实像、乙图中的像是虚像，故D错误。

答案：A。

10．（2022•长沙模拟）用投影仪放映幻灯片时，屏幕上出现正常画面，这时有一个小虫正好落在凸透镜的镜片上，此时对画面的影响为（　　）

A．画面上有一只小虫

B．画面变得模糊

C．几乎无影响

D．画面上有小虫，但不清晰

解：小虫只是使通过凸透镜光线少了一些，所以画面暗一点，但不影响成像。故A，B，D错误，C正确。

答案：C。

11．（2022•宜昌模拟）为了方便对进入商场人员及时测温识别，很多商场购买安装了如图所示的人脸测温一体机。该一体机的摄像装置中有一个镜头，下列四幅图中能说明该摄像镜头成像原理的是（　　）

A．              B．

C．     D．

解：一体机的摄像装置中有一个镜头相当于凸透镜，该摄像镜头成像原理：u＞2f，成倒立缩小的实像，

A、该图是小孔成像，是由光的直线传播形成的倒立的实像，故A不符合题意；

B、该图是投影仪成像，当物距大于1倍焦距小于2倍焦距时，成倒立、放大的实像，故B不符合题意；

C、u＞2f，成倒立缩小的实像，应用是照相机或摄像镜头成像，故C符合题意；

D、该图是放大镜成像，成的是正立放大的虚像，故D不符合题意；

答案：C。

12．（2022•衡水模拟）像的成因有三个：直线传播成像、光的反射和光的折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：①小孔成像所成的像：②在潜望镜中看到的景物的像；③放大镜中看到物体的像；④幻灯机屏幕上的像；⑤人照镜子时镜中的像，以下说法中正确的是（　　）

A．属于反射形成的是①②⑤ B．属于虚像的是②③④

C．属于折射形成的是①④ D．属于实像的是①④

解：（1）小孔成像，成的是实像，它是光的直线传播原理形成的；

（2）从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反射现象；

（3）放大镜中看到的物体的像，是光的折射现象，成的是正立放大的虚像；

（4）看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；

（5）人照镜子时镜中的像，是平面镜成像，属于光的反射现象，成的是虚像。

综上分析，属于实像的是①④；属于虚像的是②③⑤；属于折射成像的是③④；属于反射成像的是②⑤，故只有D正确。

答案：D。

二、填空题

13．（2021•天津期末）常用体温计的刻度部分为三棱体，横截面如图，其正面呈圆弧形，这样就可看清体温计内极细的水银柱，以便于读数，这是因为圆弧形玻璃的作用相当于　放大镜　，使我们能看到水银柱放大后的　虚　像（填“实”或“虚”）。

解：从图中体温计的横截面看，此温度计的圆弧形玻璃相当于放大镜，当物距小于焦距时，可以成放大、正立的虚像。

答案：放大镜；虚。

14．（2022•合肥模拟）如图是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个凸透镜，它的工作原理与　照相机　（选填“照相机”、“投影仪”或“放大镜”）相似。

解：摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；与照相机的原理是相同的。

答案：照相机。

15．（2022•沈阳模拟）在森林中旅游时，请不要随意丢弃饮料瓶。因为饮料瓶内进入水后相当于一个　凸透　镜，对太阳光有　会聚　作用。幻灯机是利用凸透镜工作的，为了使观众看到正立的像，幻灯片要　倒着　（填“顺着“或“倒着“）插入架上。用强光照射幻灯片上的画面在屏幕上形成　实　像（填“实”或“虚”）。

解：因为瓶中进入水之后，瓶中的水形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成树叶燃烧，造成火灾；

放映时，幻灯片位于凸透镜一倍焦距和二倍焦距之间，此时凸透镜成的是一个倒立放大的实像，所以为了使观众看到正立的像，幻灯片要倒着放，观众就可以看到正立的像。

答案：凸透；会聚；倒着；实。

16．（2022•淮安模拟）如图所示，透过手表盘上圆滑的透明凸起，能清楚的读出日期信息，圆滑的透明凸起相当于　凸透镜　，观看到的是日期数字　正立、放大　的虚像（填写像的性质）。

解：透明凸起的部分中间比边缘厚是凸透镜，其作用相当于一个放大镜，手表数字在凸透镜的一倍焦距以内，则成正立、放大的虚像。

答案：凸透镜；正立、放大。

17．（2009秋•泰州期末）透过球形的透明玻璃鱼缸看水中的鱼要比真实的鱼　大　（填“大”或“小”），其原因是装水的球形鱼缸相当于一个　凸透镜　，所看到的“鱼”是鱼的　虚　像。（填“实”或“虚”）

解：因为球形鱼缸盛水后鱼的身体和鱼缸壁之间形成了水凸透镜，鱼在水凸透镜的一倍焦距以内，成正立、放大的虚像。所以从球形鱼缸的外侧看缸里养的金鱼比真实的鱼要大得多。

答案：大；凸透镜；虚。

18．（2021秋•萨尔图区校级期中）如图所示是生活中常用手机扫描二维码的情形，这相当于给二维码拍了一张照片，照相机镜头相当于一个透镜，二维码经摄像头扫描成倒立、　缩小　（选填“缩小”、“等大”或“放大”）的实像。

解：照相机镜头相当于一个透镜，使用照相机时，物距大于2f，像距大于f而小于2f，镜头就相当于一个凸透镜，并且所成的像是缩小倒立的实像。

答案：缩小。

三、实验探究题

19．（2022•广州模拟）自制显微镜的实验中，在透明胶盒的底部画箭头印记，在盒上滴有一薄水滴（如图甲所示）人能观察到一正立放大的箭头像；把水滴加厚，能观察到一个倒立放大的箭头像，如图乙所示。

（1）上述情景中，甲图中薄水滴的作用相当于 　放大镜　，乙图中厚水滴B的作用相当于 　投影仪　（以上选填：“照相机”、“投影仪”或“放大镜”）。

（2）图中示意了图丙成像的部分光路，厚水滴B与凸透镜的主光轴在同一直线上，厚水滴的焦点为F水滴。凸透镜的焦点为F凸透镜，在图中画出：①光线a经水滴折射前的入射光线；②光线b经过凸透镜后的折射光线。

解：（1）由题意可知，当在盒上滴有一薄水滴，人能观察到一正立放大的箭头像，所以薄水滴相当于放大镜；

把水滴加厚，能观察到一个倒立放大的箭头像，则由凸透镜成像规律及其应用可知，厚水滴相当于投影仪；

（2）由题可知，折射光线a过水滴的焦点，则光线a经水滴折射前的入射光线平行于主光轴；折射光线b平行于主光轴，其折射光线过该凸透镜另一侧的焦点。如图所示：

答案：（1）放大镜；投影仪；（2）见上图。

20．（2021•北京期末）有两只干净且相同的玻璃杯，一只盛满纯净水，一只是空的，上面盖着盖子，如果只能用眼睛观察，不能用手触碰玻璃杯和盖子，你怎样判断哪只杯中有水？（请简要写出实验步骤、实验现象和实验结论）

答案：将手放在杯子的一侧较近的地方，在另一侧透过杯子看手，若被放大，则杯子中装有水，否则为空杯子。
