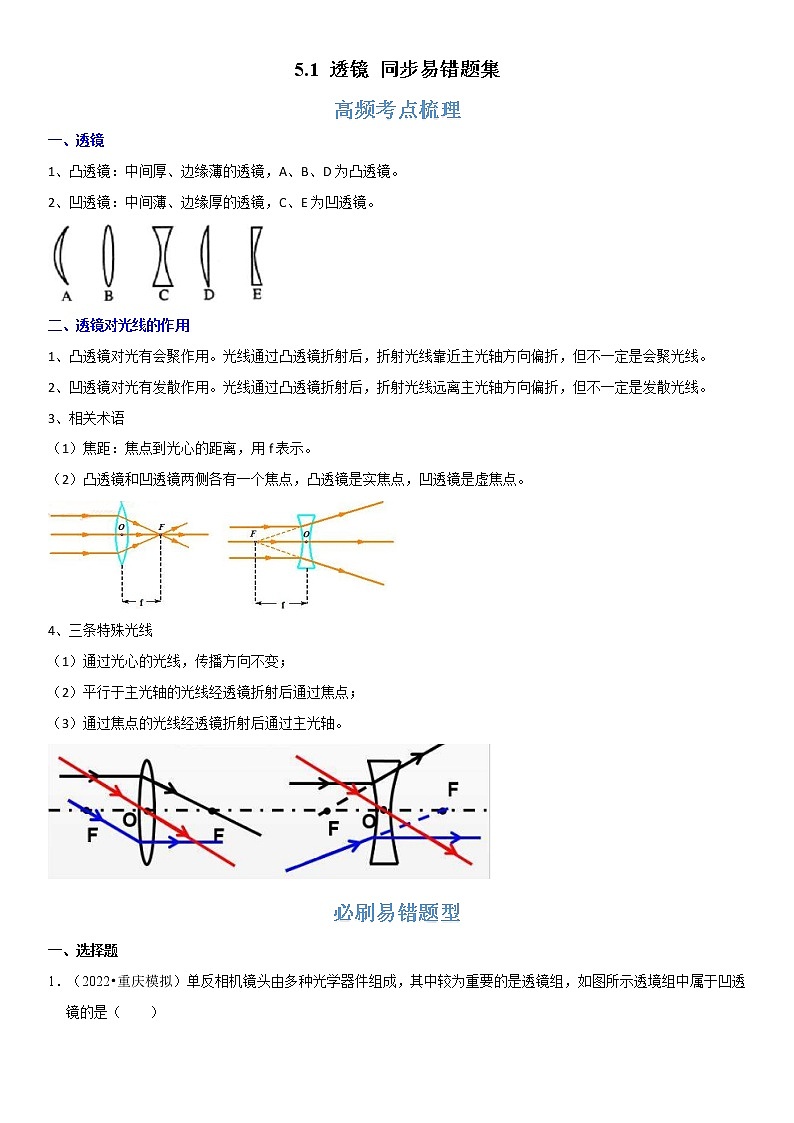

5.1 透镜 同步易错题集

高频考点梳理

一、透镜

1、凸透镜：中间厚、边缘薄的透镜，A、B、D为凸透镜。

2、凹透镜：中间薄、边缘厚的透镜，C、E为凹透镜。

二、透镜对光线的作用

1、凸透镜对光有会聚作用。光线通过凸透镜折射后，折射光线靠近主光轴方向偏折，但不一定是会聚光线。

2、凹透镜对光有发散作用。光线通过凸透镜折射后，折射光线远离主光轴方向偏折，但不一定是发散光线。

3、相关术语

（1）焦距：焦点到光心的距离，用f表示。

（2）凸透镜和凹透镜两侧各有一个焦点，凸透镜是实焦点，凹透镜是虚焦点。

4、三条特殊光线

（1）通过光心的光线，传播方向不变；

（2）平行于主光轴的光线经透镜折射后通过焦点；

（3）通过焦点的光线经透镜折射后通过主光轴。

必刷易错题型

一、选择题

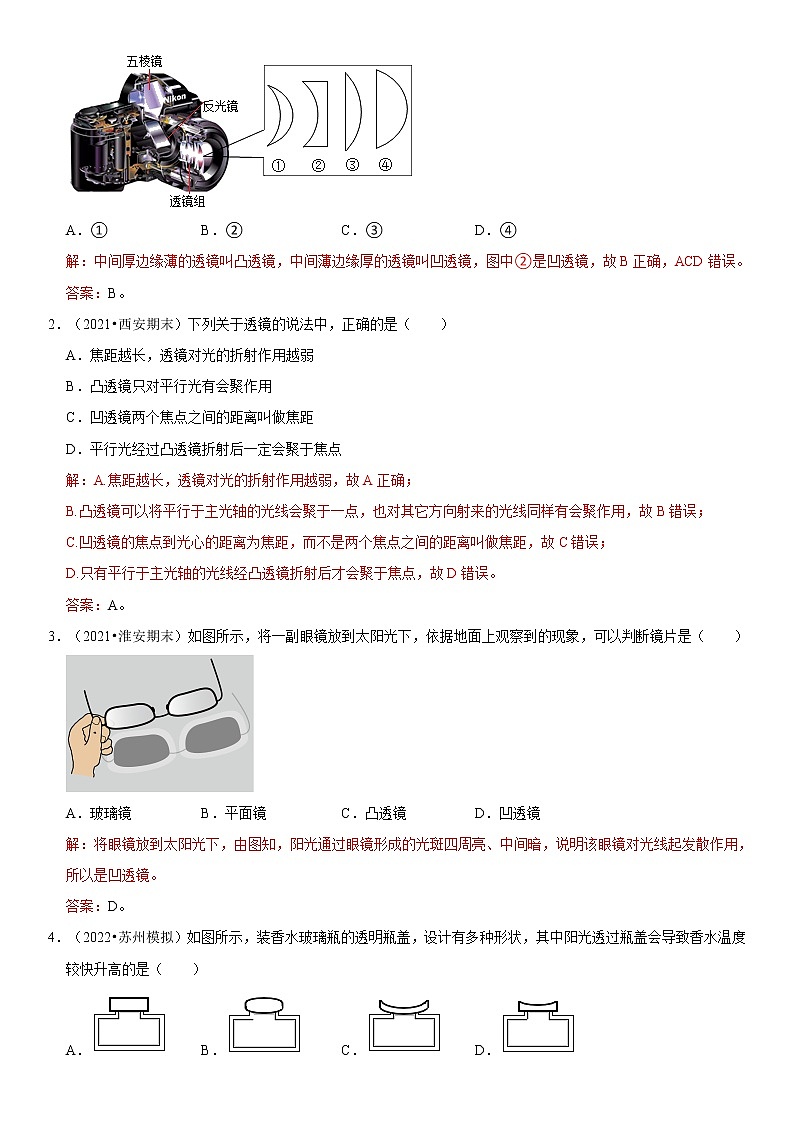

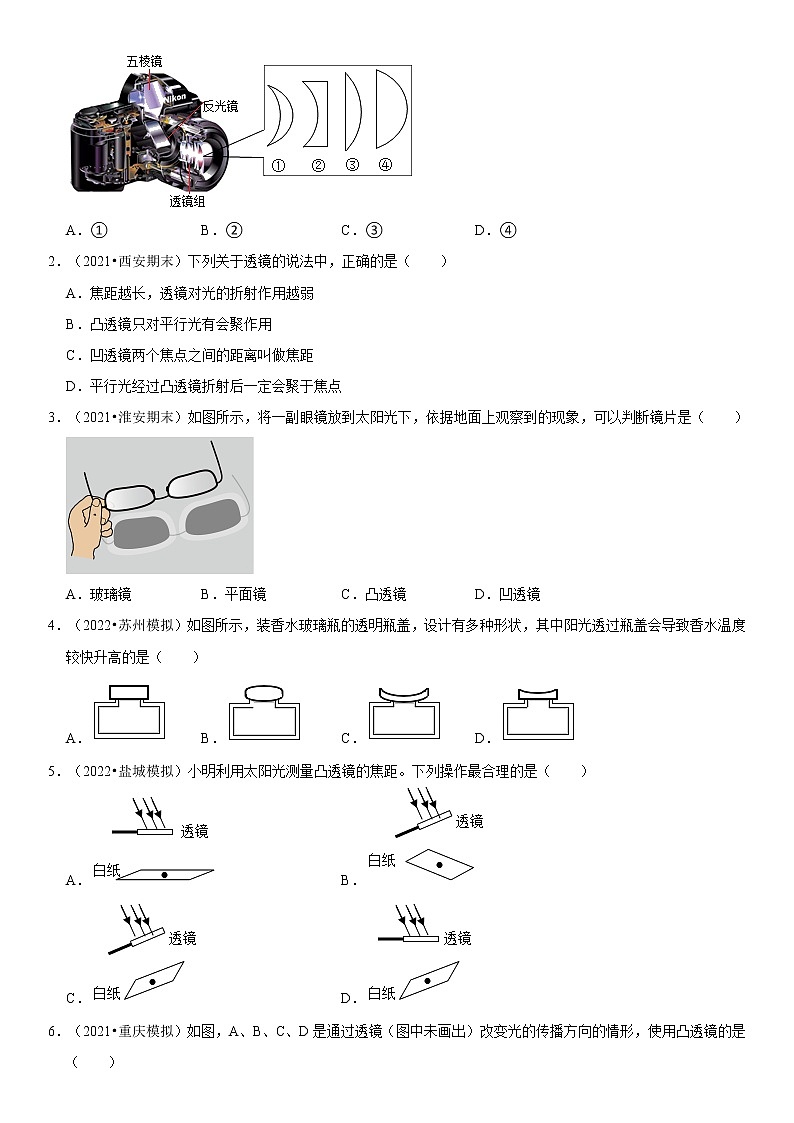

1．（2022•重庆模拟）单反相机镜头由多种光学器件组成，其中较为重要的是透镜组，如图所示透境组中属于凹透镜的是（　　）

A．① B．② C．③ D．④

2．（2021•西安期末）下列关于透镜的说法中，正确的是（　　）

A．焦距越长，透镜对光的折射作用越弱

B．凸透镜只对平行光有会聚作用

C．凹透镜两个焦点之间的距离叫做焦距

D．平行光经过凸透镜折射后一定会聚于焦点

3．（2021•淮安期末）如图所示，将一副眼镜放到太阳光下，依据地面上观察到的现象，可以判断镜片是（　　）

A．玻璃镜 B．平面镜 C．凸透镜 D．凹透镜

4．（2022•苏州模拟）如图所示，装香水玻璃瓶的透明瓶盖，设计有多种形状，其中阳光透过瓶盖会导致香水温度较快升高的是（　　）

A． B． C． D．

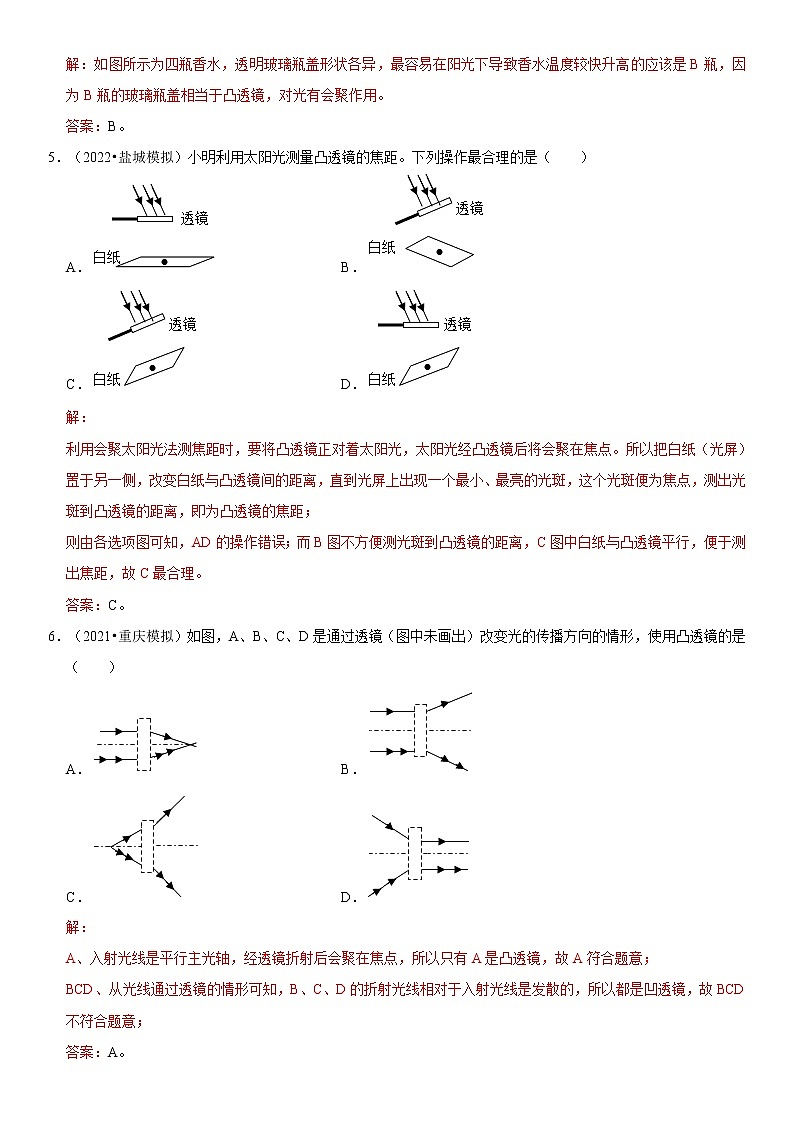

5．（2022•盐城模拟）小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）

A． B．

C． D．

6．（2021•重庆模拟）如图，A、B、C、D是通过透镜（图中未画出）改变光的传播方向的情形，使用凸透镜的是（　　）

A． B．

C． D．

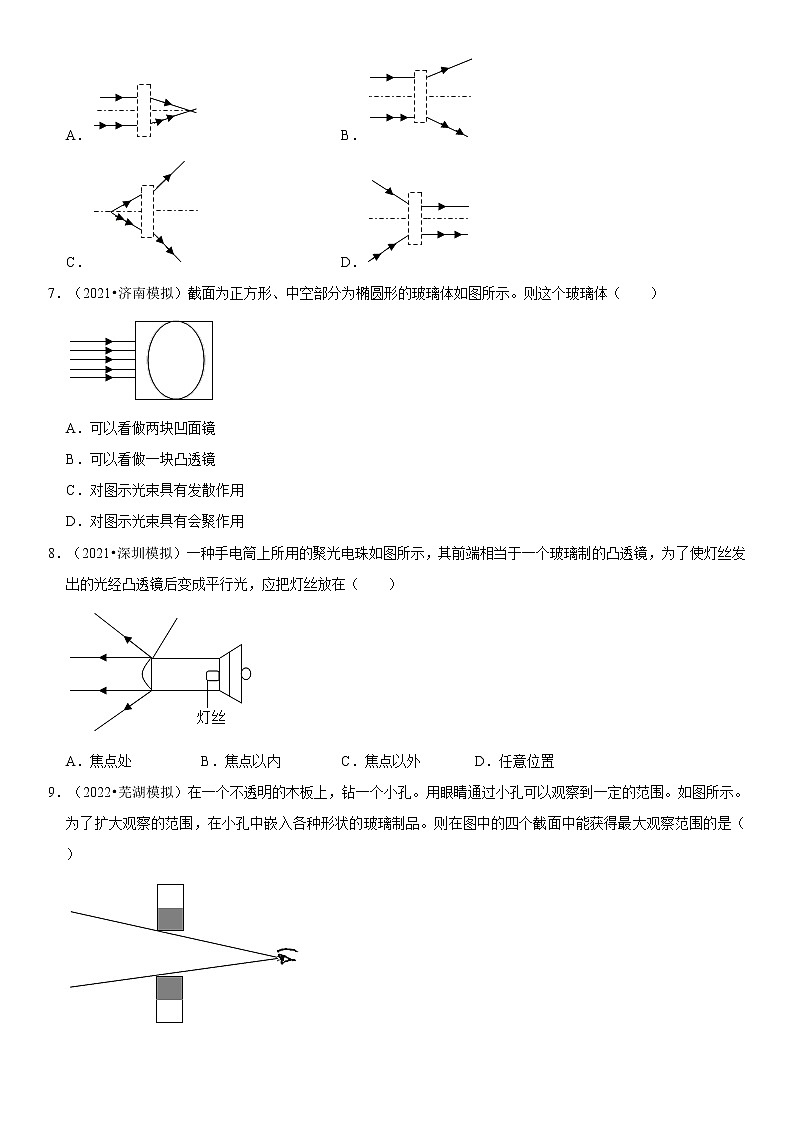

7．（2021•济南模拟）截面为正方形、中空部分为椭圆形的玻璃体如图所示。则这个玻璃体（　　）

A．可以看做两块凹面镜

B．可以看做一块凸透镜

C．对图示光束具有发散作用

D．对图示光束具有会聚作用

8．（2021•深圳模拟）一种手电筒上所用的聚光电珠如图所示，其前端相当于一个玻璃制的凸透镜，为了使灯丝发出的光经凸透镜后变成平行光，应把灯丝放在（　　）

A．焦点处 B．焦点以内 C．焦点以外 D．任意位置

9．（2022•芜湖模拟）在一个不透明的木板上，钻一个小孔。用眼睛通过小孔可以观察到一定的范围。如图所示。为了扩大观察的范围，在小孔中嵌入各种形状的玻璃制品。则在图中的四个截面中能获得最大观察范围的是（　　）

A．    B．    C．    D．

10．（2021•郑州期中）要使光线发生如图所示的偏折，则可使用的光学元件是（　　）

A．一定是平面镜 B．一定是凸透镜

C．一定是凹透镜 D．可能是凹透镜

11．（2022•南宁模拟）有两个直径都为d的透镜，为辨别两个透镜的种类，现将它们正对太阳光，在纸上分别得到大小不同两个光斑，分别为甲、乙，透镜与光斑的大小如图所示（d1＜d＜d2），根据这两个光斑（　　）

A．甲、乙能被准确判断透镜的种类

B．甲能被准确判断透镜的种类而乙不能

C．乙能被准确判断透镜的种类而甲不能

D．甲、乙均不能被准确判断透镜的种类

12．（2021•遂宁期末）将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为8cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）

A．一定小于8cm

B．一定等于8cm

C．一定大于8cm

D．可能小于8cm，也可能大于8cm

二、填空题

13．（2022•榆林期末）把甲、乙两个透镜分别正对太阳光，在光屏上出现了如图所示的光斑，则甲为 　   　透镜，乙为 　   　透镜。

14．（2021•合肥期末）如图所示，一束光射向主光轴上的S点，在MN处放一透镜后，光线交于S’点，则该镜一定是　   　透镜，原因是该透镜对光有　   　作用。

15．（2022•汕头模拟）用冰取火，绝不是天方夜谭，南极考察团在失去火种的情况下，利用身边易得的冰块磨成中间比边缘　   　（选填“厚”或“薄”）的形状，如图所示，这种形状的透镜对光线有　   　作用；让透镜正对着太阳光，调节透镜与干草之间的距离，使干草刚好处于透镜的　   　位置，形成一个最小最亮的光斑，干草就可以燃烧。

16．（2022•北京模拟）如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则该透镜起到　   　作用（填“会聚”或“发散”），是　   　透镜，由此说明，能会聚于一点的透镜　   　（填“一定”或“不一定”）是凸透镜。

17．（2022•青海中考）某汽车司机下车时，随手将一瓶矿泉水放在仪表台上，如图所示。不料因阳光照射、水瓶聚光，车内物品被点燃引发火灾。太阳光经过矿泉水瓶发生了 　   　（选填“反射”或“折射”），矿泉水瓶相当于 　   　。因此，提醒大家在车内不要放置有聚光效果的物品。

18．（2022•盐城模拟）如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线。这是因为试管充满水的地方相当于　   　透镜，而气泡与周边的水组成　   　透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化？　   　。

三、作图题

19．（2022•东营模拟）如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线。

20．（2022•永州模拟）如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线。

四、实验探究题

21．（2021•泰州期末）小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探究实验：

（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为　   　cm。

（2）由1、2次的实验可得出的结论是：同种材料制成的凸透镜，凸起程度越大，焦距越　   　。

（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、蓝、靛、紫的色带（如图乙），受此启发，于是他分别用红光和紫光来进行图甲的实验，结论是：对同一凸透镜，　   　光入射时焦距小些。

22．（2021•太原期末）物理实验室中一个凸透镜的焦距标记模糊不清了，请你设计一个实验方案大致测出这个凸透镜的焦距。

（1）实验所用的器材；　   　

（2）实验步骤。
