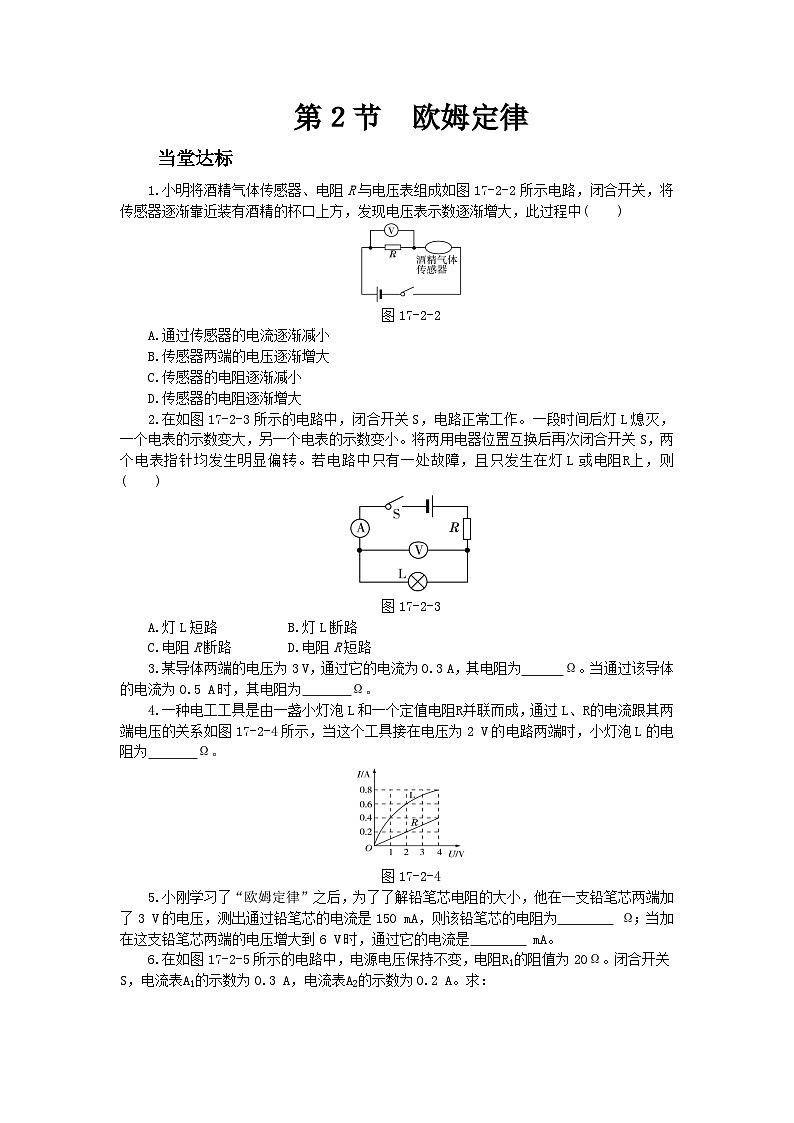

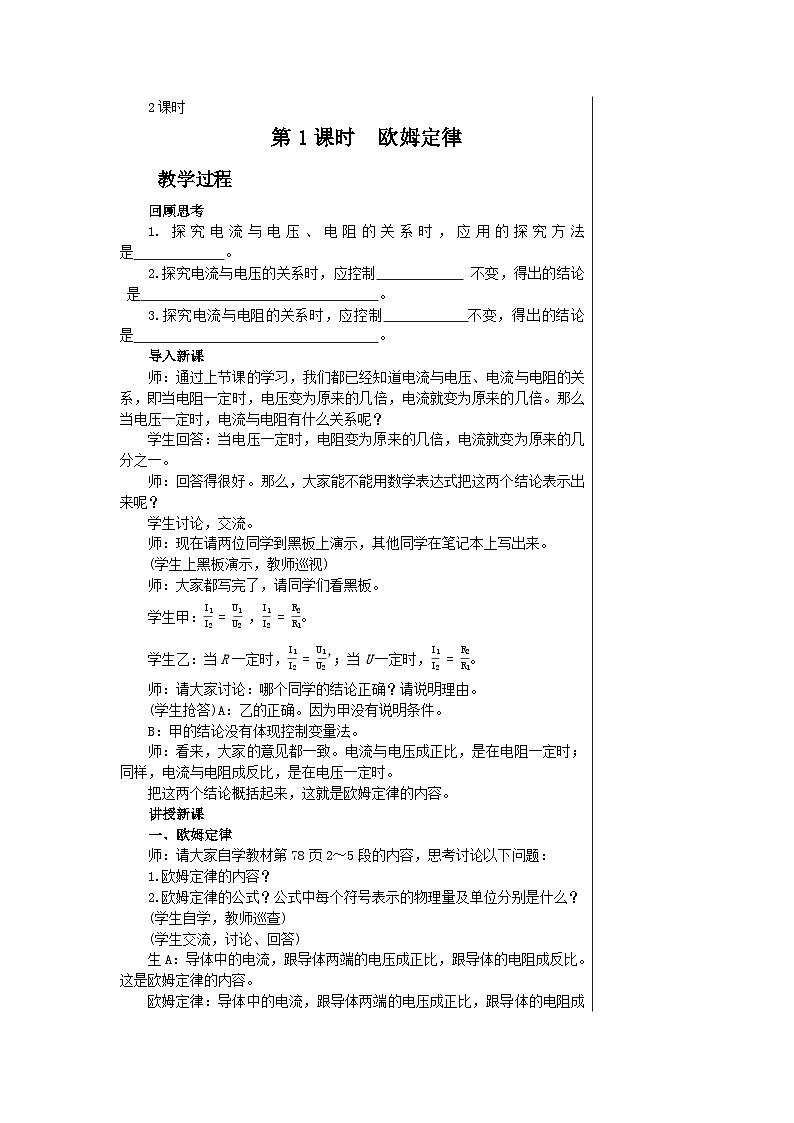

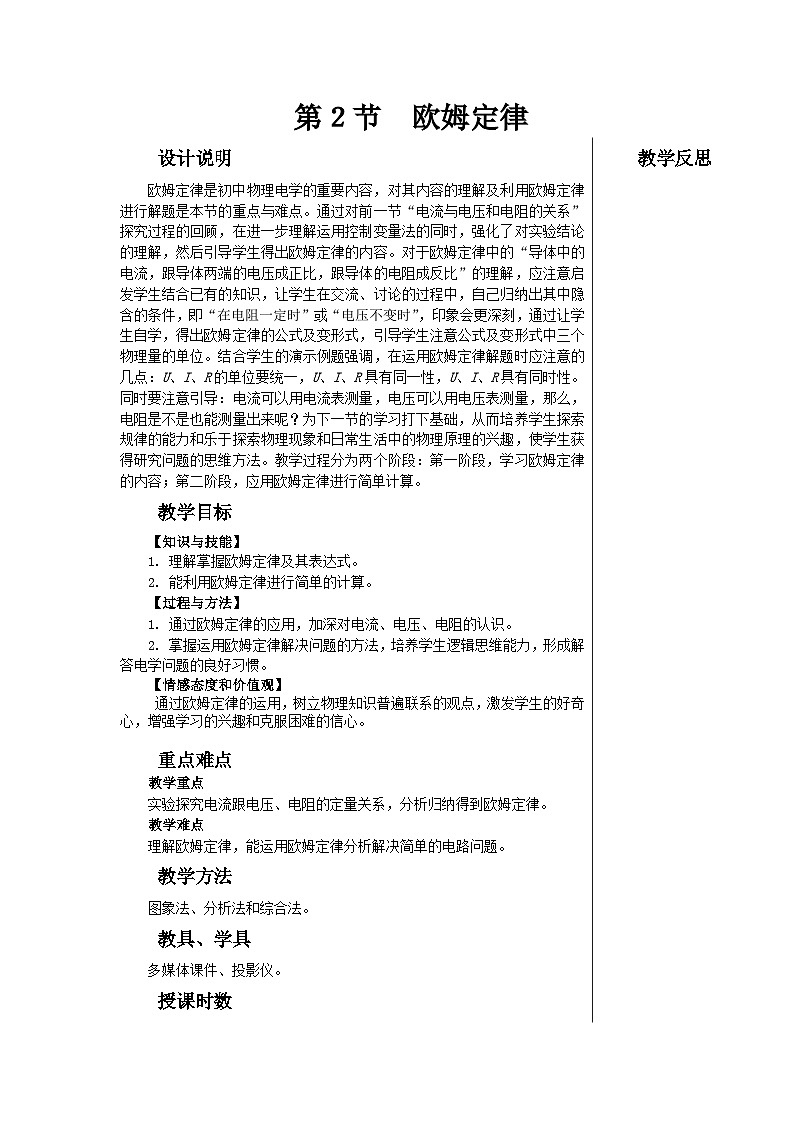

第２节  欧姆定律

当堂达标

1.小明将酒精气体传感器、电阻R与电压表组成如图17-2-2所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中(    )

图17-2-2

A.通过传感器的电流逐渐减小

B.传感器两端的电压逐渐增大

C.传感器的电阻逐渐减小

D.传感器的电阻逐渐增大

2.在如图17-2-3所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻上，则(    )

图17-2-3

A.灯L短路      B.灯L断路

C.电阻R断路  D.电阻R短路

3.某导体两端的电压为3 V，通过它的电流为0.3 A，其电阻为      Ω。当通过该导体的电流为0.5 A时，其电阻为       Ω。

4.一种电工工具是由一盏小灯泡L和一个定值电阻并联而成，通过L、的电流跟其两端电压的关系如图17-2-4所示，当这个工具接在电压为2 V的电路两端时，小灯泡L的电阻为       Ω。

图17-2-4

5.小刚学习了“欧姆定律”之后，为了了解铅笔芯电阻的大小，他在一支铅笔芯两端加了3 V的电压，测出通过铅笔芯的电流是150 mA，则该铅笔芯的电阻为         Ω；当加在这支铅笔芯两端的电压增大到6 V时，通过它的电流是         mA。

6.在如图17-2-5所示的电路中，电源电压保持不变，电阻的阻值为20 Ω。闭合开关S，电流表的示数为0.3 A，电流表的示数为0.2 A。求：

图17-2-5

(1)电源电压U；

(2)电阻的阻值。

参考答案

1.C  2.A  3.10  10

4.3.33  5.20  300

6.解：(1) 电源电压

(2)电阻的阻值

1. 根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是(    )

A.同一导体的电阻与加在它两端的电压成正比

B.同一导体的电阻与通过它的电流成反比

C.导体两端电压为零时，导体的电阻也为零

D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变

2. 根据欧姆定律的公式的变形公式及电阻的性质，可以判定(    )

A.U变小时，不变

B.U变大时，变大

C.U变大时，变小

D.时，

3. 将一支铅笔芯接在3 V的电源两端，测出通过铅笔芯的电流是0.15 A，则该铅笔芯的电阻为         Ω；若将这支铅笔芯两端的电压增加到6 V，则通过它的电流是         A。

4. 灯泡L正常发光时的电压为6 V，小明通过实验测得电流随电压变化的曲线如图17-2-12所示，由图可知，当灯泡L正常发光时，通过其灯丝的电流是       A，此时灯泡L的电阻是        Ω。

图17-2-12

5. 如图17-2-13所示的电路中，，那么通过和的电流之比=        ，电压表和的示数之比=        。

图17-2-13

6. 电路元件甲和乙中的电流与两端电压的关系如图17-2-14所示，由图可知，甲的电阻是        Ω。若将甲、乙并联后接在电压为2 V的电源两端，干路中的电流是        A。

图17-2-14

7. 当导体两端的电压是4 V时，导体中的电流是0.5 A，如果电压变为3 V，导体中的电流为多少？如果通过导体的电流为2 A，则导体两端的电压为多少？

参考答案：

1.D  2.A   3.20   0.3   4.0.6   10

5. 1∶1  3∶8  解析：串联电路中各处电流都相等，总电压等于各电阻两端电压之和。所以，由得即，，所以。

6. 5  0.6  解析：甲的图线为直线，说明甲为定值电阻，所以任取一组值：当电压为2 V时，电流为0.4 A，根据欧姆定律的变形式得；将甲、乙并联接在电压为2 V的电源两端时，根据并联电路电压的特点，甲、乙两端电压均为2 V，从图象中可知甲、乙中的电流分别为0.4 A、0.2 A， 根据并联电路电流的特点，干路电流I=0.4 A+0.2 A=

0.6 A。

7. 解：方法一(代换法)：，，

。

方法二(比例法)：因为导体的电阻一定，所以,即,

所以。

又因为,即,所以。
