电流与电压和电阻的关系：
当电阻R一定时，电流I与电压U成正比。当电压U一定时，电流I与电阻R成反比。
电流与电压、电阻有什么具体数量关系呢？
并在1827年将研究结果总结为：

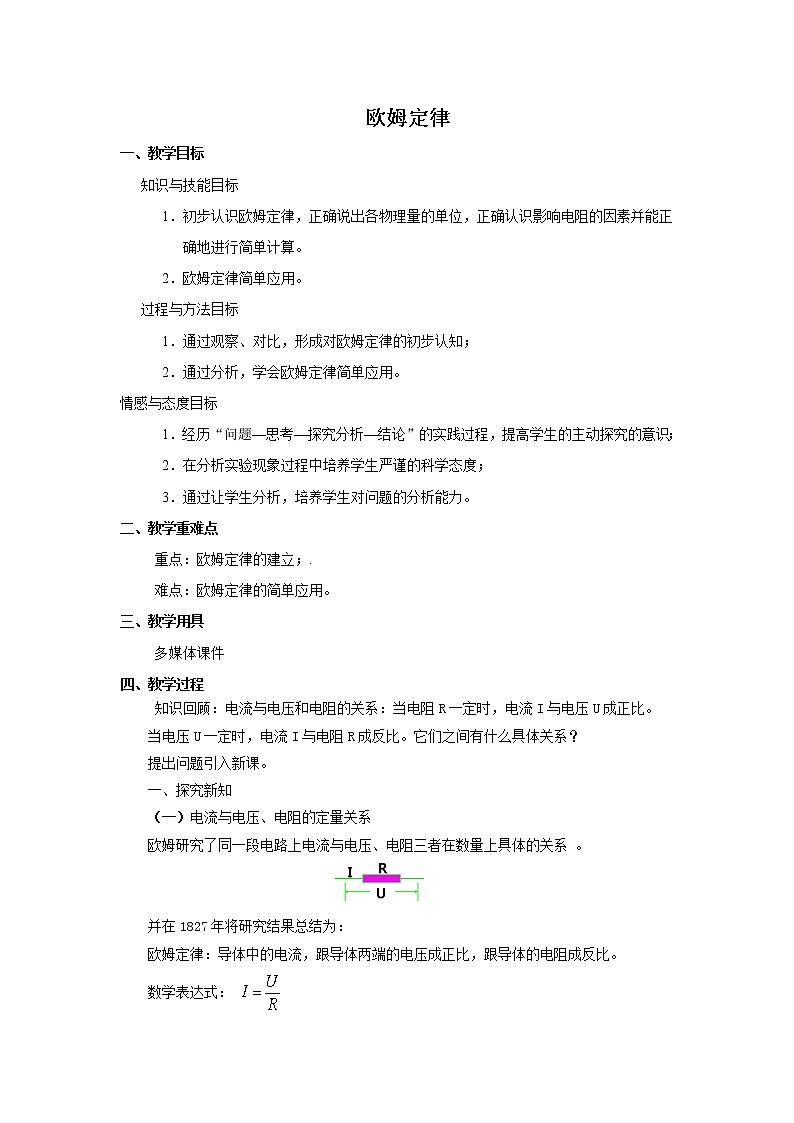

电流与电压、电阻的定量关系
欧姆研究了同一段电路上电流与电压、电阻三者在数量上具体的关系 。
欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。数学表达式： U：电压，单位：伏特，VR：电阻，单位：欧姆，Ω I：电流，单位：安培，A
欧姆 (1789-1854)
德国物理学家，父亲是锁匠，父亲自学了数学和物理方面的知识，并教给少年时期的欧姆，唤起了欧姆对科学的兴趣。16岁时他进入埃尔兰根大学研究数学、物理与哲学，由于经济困难，中途缀学，到1813年才完成博士学业。
欧姆从1825年开始研究电流与电源及导线长度的关系，并与1926年归纳出了今天所称的欧姆定律。1827年欧姆出版了他的著作《伽伐尼电路：数学研究》。人们为纪念他，将电阻的物理量单位以欧姆的姓氏命名。

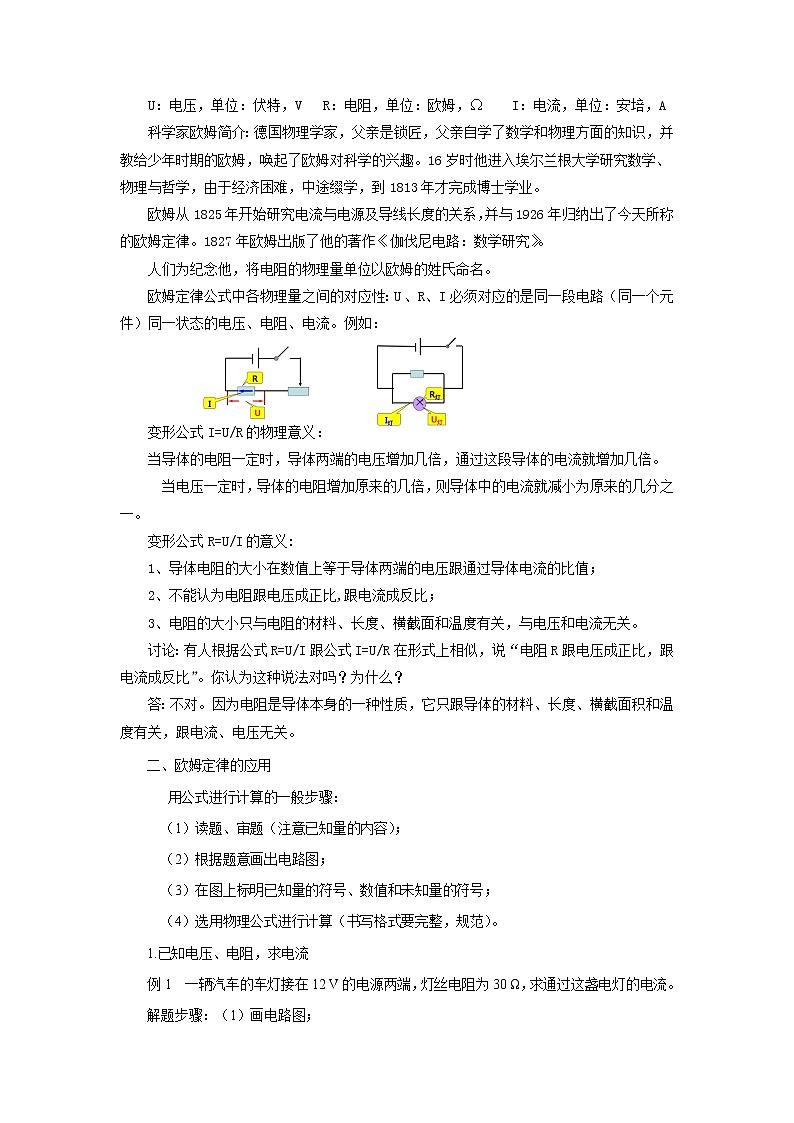

U 、R、I必须对应的是同一段电路（同一个元件）同一状态的电压、电阻、电流。例如：
变形公式I=U/R的物理意义：
当导体的电阻一定时，导体两端的电压增加几倍，通过这段导体的电流就增加几倍。 当电压一定时，导体的电阻增加原来的几倍，则导体中的电流就减小为原来的几分之一。
变形公式R=U/I的意义:
1、导体电阻的大小在数值上等于导体两端的电压跟通过导体电流的比值；2、不能认为电阻跟电压成正比,跟电流成反比；3、电阻的大小只与电阻的材料、长度、横截面和温度有关，与电压和电流无关。
有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比”。你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
　（1）读题、审题（注意已知量的内容）；　（2）根据题意画出电路图；　（3）在图上标明已知量的符号、数值和未知量的符号；　（4）选用物理公式进行计算（书写格式要完 整，规范）.
用公式进行计算的一般步骤：
　　例1 一辆汽车的车灯接在12 V的电源两端，灯丝电阻为30 Ω，求通过这盏电灯的电流.
（2）列出已知条件和所求量；
1.已知电压、电阻，求电流
已知灯丝两端电压U=12V，灯丝电阻R=30Ω.
根据欧姆定律，可求得通过灯丝的电流
2.已知电阻、电流，求电压
在如图所示的电路中，调节滑动变阻器 R′，使灯泡正常发光，用电流表测得通过它的电流值是0.6A .已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的电压.
灯泡两端的电压是12V.
3.已知电压、电流，求电阻.
如图所示的电路中，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值.
答：电阻的阻值是20Ω.
解：电阻R两端的电压U=6V，通过电阻R的电流 I=0.3A. 根据欧姆定律可知
某同学用一只电流表和灯泡串联，测得它正常发光时的电流是0.18 A，再用电压表测得灯泡两端的电压是220 V，试计算灯丝正常发光时的电阻值.
答：灯丝正常发光时的电阻值为1222Ω.
1、关于电流跟电压和电阻的关系，下列说法正确的是（ ） A．导体的电阻越大，通过导体的电流越小 B．导体的电阻越大，通过导体的电流越大 C．导体两端的电压越大，导体的电阻越大，通过导体的电流也越大 D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大
2.关于欧姆定律，下列叙述中正确的是（ ）　A．在相同电压下，导体的电流和电阻成反比　B．对同一个导体，导体中的电流和电压成正比　C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比　D．导体中的电流与导体两端的电压有关，也与导体的电阻有关
3.在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1 R2 .（选填“大于”、“等于” 或“小于”）
4.一段导线两端的电压是6伏时，通过它的电流为 0.4安.若加在导体两端的电压增大到10 伏时，能不能用量程为0.6安的电流表来测量通过导体的电流?(计算后回答)
理由：已知U=6V,I=0.4A,根据变形公式可求出导线的电阻 R=U/I=6V/0.4A=15Ω,当U=10V时,此时的电流I2=U/R=10V/15Ω=2/3A≈0.7A>0.6A故不能用0.6安量程.
