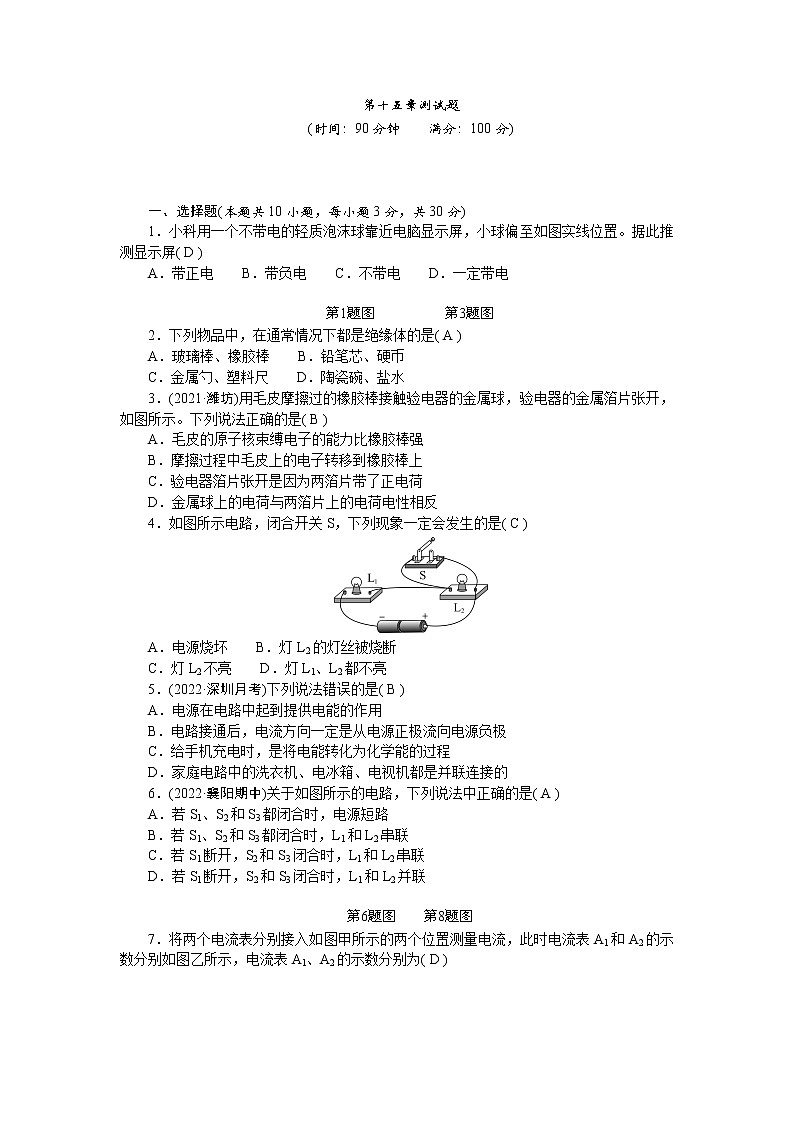

人教版九年级全册第十五章 电流和电路综合与测试习题

这是一份人教版九年级全册第十五章 电流和电路综合与测试习题，共5页。试卷主要包含了选择题，填空题，作图题，实验探究题，综合应用题等内容，欢迎下载使用。

一、选择题(本题共10小题，每小题3分，共30分)
1．小科用一个不带电的轻质泡沫球靠近电脑显示屏，小球偏至如图实线位置。据此推测显示屏( D )
A．带正电 B．带负电 C．不带电 D．一定带电
eq \(\s\up7(),\s\d5(第1题图)) eq \(\s\up7(),\s\d5(第3题图))
2．下列物品中，在通常情况下都是绝缘体的是( A )
A．玻璃棒、橡胶棒 B．铅笔芯、硬币
C．金属勺、塑料尺 D．陶瓷碗、盐水
3．(2021·潍坊)用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。下列说法正确的是( B )
A．毛皮的原子核束缚电子的能力比橡胶棒强
B．摩擦过程中毛皮上的电子转移到橡胶棒上
C．验电器箔片张开是因为两箔片带了正电荷
D．金属球上的电荷与两箔片上的电荷电性相反
4．如图所示电路，闭合开关S，下列现象一定会发生的是( C )
A．电源烧坏 B．灯L2的灯丝被烧断
C．灯L2不亮 D．灯L1、L2都不亮
5．(2022·深圳月考)下列说法错误的是( B )
A．电源在电路中起到提供电能的作用
B．电路接通后，电流方向一定是从电源正极流向电源负极
C．给手机充电时，是将电能转化为化学能的过程
D．家庭电路中的洗衣机、电冰箱、电视机都是并联连接的
6．(2022·襄阳期中)关于如图所示的电路，下列说法中正确的是( A )
A．若S1、S2和S3都闭合时，电源短路
B．若S1、S2和S3都闭合时，L1和L2串联
C．若S1断开，S2和S3闭合时，L1和L2串联
D．若S1断开，S2和S3闭合时，L1和L2并联
eq \(\s\up7(),\s\d5(第6题图)) eq \(\s\up7(),\s\d5(第8题图))

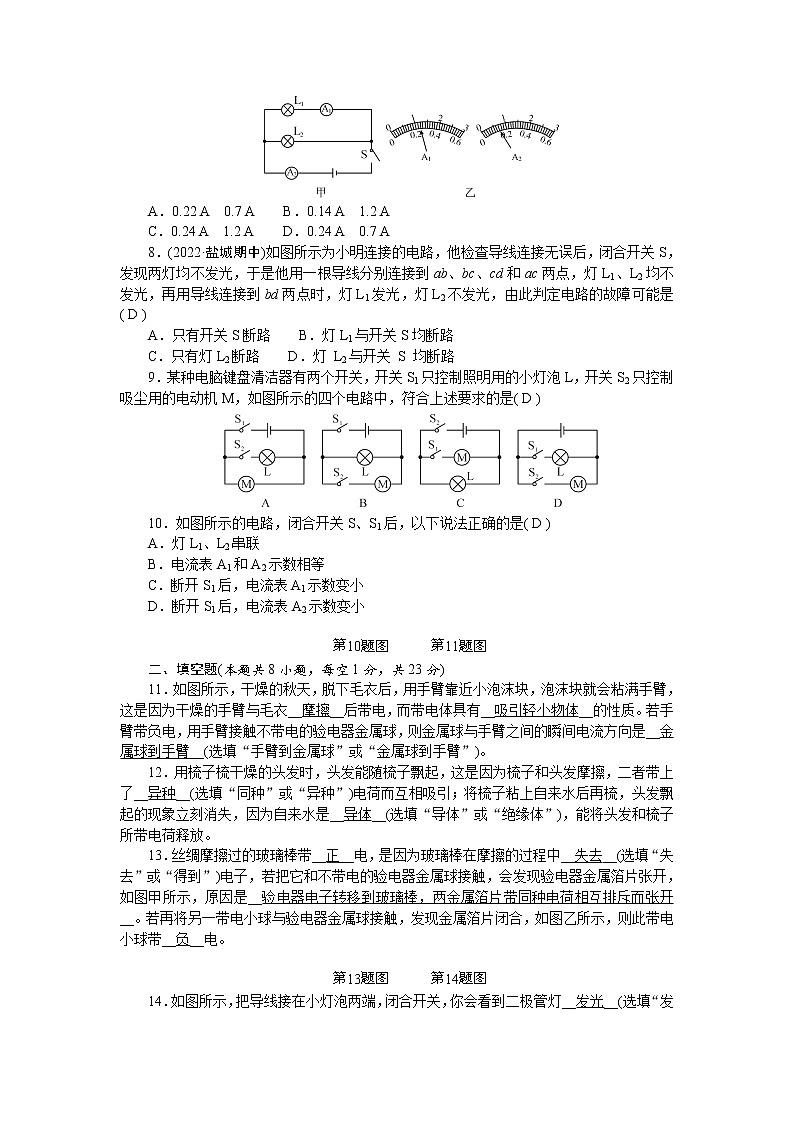

7．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的示数分别为( D )
A．0.22 A 0.7 A B．0.14 A 1.2 A
C．0.24 A 1.2 A D．0.24 A 0.7 A
8．(2022·盐城期中)如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光，再用导线连接到bd两点时，灯L1发光，灯L2不发光，由此判定电路的故障可能是( D )
A．只有开关S断路 B．灯L1与开关S均断路
C．只有灯L2断路 D．灯 L2与开关 S 均断路
9．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是( D )
10．如图所示的电路，闭合开关S、S1后，以下说法正确的是( D )
A．灯L1、L2串联
B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小
D．断开S1后，电流表A2示数变小
eq \(\s\up7(),\s\d5(第10题图)) eq \(\s\up7(),\s\d5(第11题图))
二、填空题(本题共8小题，每空1分，共23分)
11．如图所示，干燥的秋天，脱下毛衣后，用手臂靠近小泡沫块，泡沫块就会粘满手臂，这是因为干燥的手臂与毛衣__摩擦__后带电，而带电体具有__吸引轻小物体__的性质。若手臂带负电，用手臂接触不带电的验电器金属球，则金属球与手臂之间的瞬间电流方向是__金属球到手臂__(选填“手臂到金属球”或“金属球到手臂”)。
12．用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了__异种__(选填“同种”或“异种”)电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是__导体__(选填“导体”或“绝缘体”)，能将头发和梳子所带电荷释放。
13．丝绸摩擦过的玻璃棒带__正__电，是因为玻璃棒在摩擦的过程中__失去__(选填“失去”或“得到”)电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是__验电器电子转移到玻璃棒，两金属箔片带同种电荷相互排斥而张开__。若再将另一带电小球与验电器金属球接触，发现金属箔片闭合，如图乙所示，则此带电小球带__负__电。
eq \(\s\up7(),\s\d5(第13题图)) eq \(\s\up7(),\s\d5(第14题图))
14．如图所示，把导线接在小灯泡两端，闭合开关，你会看到二极管灯__发光__(选填“发光”或“不发光”)，小灯泡被__短路__，二极管中电子移动方向为__从右到左__(选填“从左到右”或“从右到左”)。
15．家中，电视机与电冰箱是__并__联连接的，教室里开关和电灯是__串__联连接的。汽车在即将转弯时，要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的__开关__。
16．如图所示，要使灯L1、L2串联，应闭合开关__S2__；要使灯L1、L2并联，应闭合开关__S1、S3__；仅闭合S1、S2，则灯__L1__发光；为了保护电路，不能同时闭合开关__S2、S3__。
eq \(\s\up7(),\s\d5(第16题图)) eq \(\s\up7(),\s\d5(第17题图)) eq \(\s\up7(),\s\d5(第18题图))
17．如图所示，通过L1与L2的电流之比是3∶5，则A1与A2两电流表示数之比为__5∶8__。
18．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2 A、1 A、0.6 A，则通过L1的电流为__0.2__A，通过L2的电流为__0.4__A，通过L3的电流为__0.6__A。
三、作图题(本题共2小题，每小题4分，共8分)
19．请按照图甲的电路图，将图乙中的实物元件连接起来。
20．(2021·鄂州)根据下面的实物图画出与之对应的电路图。
解：
四、实验探究题(本题共2小题，第21小题12分，第22小题14分，共26分)
21．在“探究串联电路中各点的电流的关系”时，实验小组把两个灯泡L1、L2串联起来接到如图所示电路中。
(1)实验中，选择两个灯泡的规格应该是__不相同__(选填“相同”或“不相同”)的。甲、乙两位同学在分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况。请分析甲存在的问题是__电流表正、负接线柱接反了__；乙存在的问题是__电流表量程选择得过大__。
(2)完成第一次测量后，甲同学换用另外型号的灯泡替换L1、L2进行了第二次测量，下表是两次测量的记录数据，明显错误的数据值是__1.5__A，造成错误的原因是__测量时接小量程，却按大量程读数__。
(3)实验结论：__串联电路中电流处处相等__。此结论并不可靠，理由是__实验次数太少，结论具有偶然性__。
22．为了验证并联电路的电流特点，小薇设计了如图1所示的电路进行实验。
(1)在连接电路时，开关应处于__断开__状态。
(2)请在如图2所示实物电路中用笔画线代替导线分别将导线a、b正确地连接到相应的接线柱上。
解：
(3)小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是__灯L1断路或电流表断路__。
(4)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出：I1＝0.5 A，I2＝__0.52__A，I＝__1.0__A。根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是__I＝I1＋I2__(写出关系式即可)。
(5)其他同学按照小薇设计的测量电路正确进行测量，验证了他们的猜想，但他们同时发现：“并联电路各支路电流是相等的”，这个结论一定成立吗？__不一定__(选填“一定”或“不一定”)。为了检验这个结论是否成立，应该__用规格不同的灯泡替换L1或L2__继续进行实验。
五、综合应用题(13分)
23．在如图所示的电路中，当开关S1接C，S2接B时，电流表的示数是0.34 A。求：
(1)此时通过灯L1和L2的电流各是多少？
(2)当开关S1接C，S2接A时，电流表的示数是0.6 A，这时通过灯L1的电流不变，则通过灯L2的电流是多少？
(3)当开关S1断开，S2接B时，电流表的示数为0.15 A，此时通过灯L1的电流是多少？
解：(1)当开关S1接C，S2接B时，灯L2短路，电路中只有L1有电流通过，电流表测L1的电流，则通过灯L1的电流为0.34 A，通过灯L2的电流为0
(2)当开关S1接C，S2与A接通时，两灯泡并联，电流表测干路电流，即通过灯L1、L2的电流之和，通过灯L2的电流I2＝I－I1＝0.6 A－0.34 A＝0.26 A
(3)当开关S1断开，S2与B接通时，两灯泡串联，电流表测电路中的电流，串联电路中各处的电流相等，此时通过灯L1的电流为0.15 A
A点的
电流IA
B点的
电流IB
C点的
电流IC
第一次测量
0.3 A
0.3 A
1.5 A
第二次测量
0.2 A
0.2 A
0.2 A
