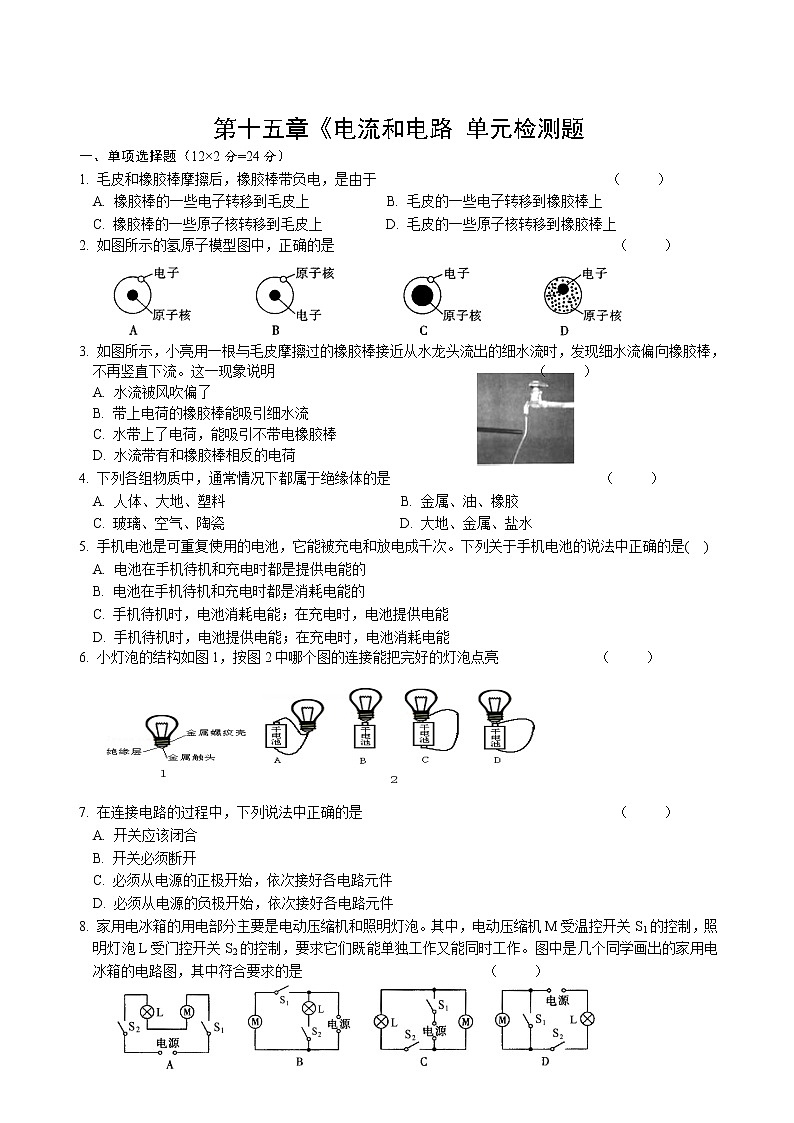

第十五章《电流和电路 单元检测题

一、单项选择题（12×2分=24分）

1. 毛皮和橡胶棒摩擦后，橡胶棒带负电，是由于                                 （     ）

A. 橡胶棒的一些电子转移到毛皮上           B. 毛皮的一些电子转移到橡胶棒上

C. 橡胶棒的一些原子核转移到毛皮上         D. 毛皮的一些原子核转移到橡胶棒上

2. 如图所示的氢原子模型图中，正确的是                                        （     ）

3. 如图所示，小亮用一根与毛皮摩擦过的橡胶棒接近从水龙头流出的细水流时，发现细水流偏向橡胶棒，不再竖直下流。这一现象说明                                     （     ）

A. 水流被风吹偏了

B. 带上电荷的橡胶棒能吸引细水流

C. 水带上了电荷，能吸引不带电橡胶棒

D. 水流带有和橡胶棒相反的电荷

4. 下列各组物质中，通常情况下都属于绝缘体的是                              （     ）

  A. 人体、大地、塑料                         B. 金属、油、橡胶

C. 玻璃、空气、陶瓷                         D. 大地、金属、盐水

5. 手机电池是可重复使用的电池，它能被充电和放电成千次。下列关于手机电池的说法中正确的是(  )

  A. 电池在手机待机和充电时都是提供电能的

B. 电池在手机待机和充电时都是消耗电能的

C. 手机待机时，电池消耗电能；在充电时，电池提供电能

D. 手机待机时，电池提供电能；在充电时，电池消耗电能

6. 小灯泡的结构如图1，按图2中哪个图的连接能把完好的灯泡点亮              （     ）

7. 在连接电路的过程中，下列说法中正确的是                                    （     ）

A. 开关应该闭合

B. 开关必须断开

C. 必须从电源的正极开始，依次接好各电路元件

D. 必须从电源的负极开始，依次接好各电路元件

8. 家用电冰箱的用电部分主要是电动压缩机和照明灯泡。其中，电动压缩机M受温控开关S1的控制，照明灯泡L受门控开关S2的控制，要求它们既能单独工作又能同时工作。图中是几个同学画出的家用电冰箱的电路图，其中符合要求的是                          （     ）

9. 许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是                       （     ）

10. 如图所示，开关S闭合时，电流表测量的是                                   （     ）

A. L1中的电流

B. L2中的电流

C. 干路中的电流

D. 以上说法都不对

11. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是        （     ）

   A. 整理器材，结束实验

B. 分析数据，得出结论

C. 换用电流表的另一量程，再测出一组电流值

D. 换用不同规格的小灯泡，再测出几组电流值

12. 如图所示，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2不亮。原因可能是（     ）

   A. 灯泡L2的灯丝断了或灯泡L2与灯座未接通

B. 电流表被烧坏、烧断了

C. 电流表的两个接线柱间被短路

D. 灯泡L2的两个接线柱间被短路

二、填空题（每空1分，共21分）

13. 电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带上了          ，

具有                    的性质，所以灰尘被吸在扇叶上。

14. A、B、C、D是四个带电小球，将它们用细线吊起后静止时的情形如下图所示。已知B

球带负电，则A球带      电，C球带      电，D球带      电。

15. 将一个带电体接触带正电的验电器时，若：

 （1）金属箔张角变大，说明带电体是带      电荷；

 （2）金属箔张角变为零，说明带电体是带      电荷；

 （3）金属箔闭合后又张开，说明带电体是带       电荷，且所带电荷量比验电器所带电荷量

      （选填“多”或“少”）。

16. 电路中提供电能的是          ，消耗电能的是           ，输送电能的是          ，控制电能输送的是           。

17. 城市中的路灯是     联的；家庭中的用电器大多是      联的；圣诞树上使用的“满天星”小彩灯有些是串联和并联         而成的。

18. 如图所示，要使灯L1和灯L2串联在电路中，应闭合的

开关是        ；要使灯L1和灯L2并联在电路中，应

闭合的开关是         ；开关        不能同时闭合，

否则会发生短路。

19. 某同学用电流表测量电流时，发现电流表指针反偏，这是因为

另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为                       。

三、作图题（共4分）

20.（4分）如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员。在护士值班室有红灯、绿灯和电铃各一只，病人闭合开关S1，电铃响且灯L1亮；另一病人闭合开关S2，电铃响且灯L2亮。请用笔画线代替导线，连好电路。

四、实验探究题（共23分）

21.（4分）如图所示的是电流表两次测量的结果。

图甲选择的是          量程，示数是       A；

图乙选择的是          量程，示数是       A。

22.（6分）在“探究串联电路的电流规律”时，小红同学连接了

如图所示的电路，在连接电路时，开关应该        。经检查

电路无误后，闭合开关，两灯L1、L2均发光。接着她应

                                       。实验时她记录了

如下表所示的实验数据，由表一中的实验数据可知：                                 。

小明同学也做了此实验，记录的实验数据如表二所示。从表二可以看出C处的电流比A、B

处的电流大许多，出现此情况的原因可能是                                        。

23.（8分）小丽同学在做“探究并联电路的电流规律”的实验时，将实验桌上的器材连接成如图所示的电路，当她用开关试触时，发现两个灯泡都不亮，电流表指针也不偏转。

 （1）说明发生这种现象的原因是                       。

（2）请你只拆去一根导线（在图中用“×”标出要拆去的导线），使闭合开关S后两个灯泡能同时发光。

（3）在虚线方框内画出拆去导线后的正确电路的电路图。

24.（5分）小阳同学进行了如下实验：根据电路图连接好实物，用电流表分别测出电流I1、I2、 I；改变电源电压，重复实验，记录数据如下表。

（1）该实验探究的问题是                                                          。

（2）小阳根据实验得出结论：并联电路中干路电流为支路电流的2倍。该实验有不完善之处，请你提出改进的建议：

                                               。

五、综合应用题（共8分）

25. 当电路中的开关S闭合时，两只电流表A1、A2的示数分别如图所示。问：

 （1）电流表A1、A2使用的量程和示数分别是多少？

 （2）通过灯泡L1、L2的电流分别是多少？

参考答案

一、单项选择题

二、填空题

13．电荷，吸引轻小物体。

14．负，正，正。

15．正，负，负，多。

16．电源，用电器，导线，开关。

17．并，并，组合。

18．S3，S1 S2，S1 S3。

19．电流表的正、负接线柱接反了，电流表的量程选小了。

三、作图题

20．图略。

四、实验探究题

21．0～0.6A，0.48A；0～3A，0.7A。

22．断开；用电流表分别测出A、B、C三处的电流；串联电路中，处处电流相等；读数时看错了电流表的量程。

23. 短路；L1右边与L2左边的导线错误；图略。

24. 并联电路的电流有什么 规律；用规格不同的L1和L2做实验。

五、综合应用题

25．（1）A1的量程为0～3A，示数是0.8A；A2的量程为0～0.6A，示数是0.48A。

（2）通过灯泡L1、L2的电流分别是0.32A、0.48A。
