初中第2节 电生磁达标测试

第2节　电生磁

测试时间:15分钟

一、选择题

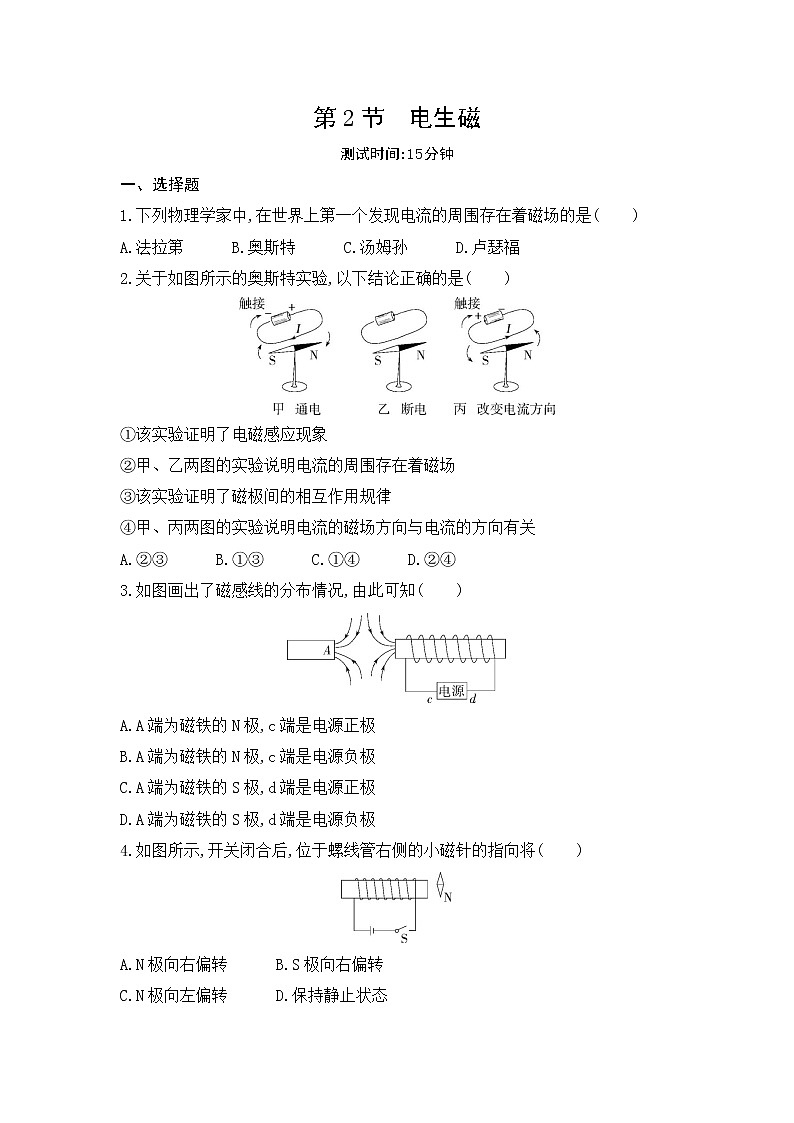

1.下列物理学家中,在世界上第一个发现电流的周围存在着磁场的是(　　)

A.法拉第　　　B.奥斯特　　　C.汤姆孙　　　D.卢瑟福

2.关于如图所示的奥斯特实验,以下结论正确的是(　　)

①该实验证明了电磁感应现象

②甲、乙两图的实验说明电流的周围存在着磁场

③该实验证明了磁极间的相互作用规律

④甲、丙两图的实验说明电流的磁场方向与电流的方向有关

A.②③　　　B.①③　　　C.①④　　　D.②④

3.如图画出了磁感线的分布情况,由此可知(　　)

A.A端为磁铁的N极,c端是电源正极

B.A端为磁铁的N极,c端是电源负极

C.A端为磁铁的S极,d端是电源正极

D.A端为磁铁的S极,d端是电源负极

4.如图所示,开关闭合后,位于螺线管右侧的小磁针的指向将(　　)

A.N极向右偏转　　　B.S极向右偏转

C.N极向左偏转　　　D.保持静止状态

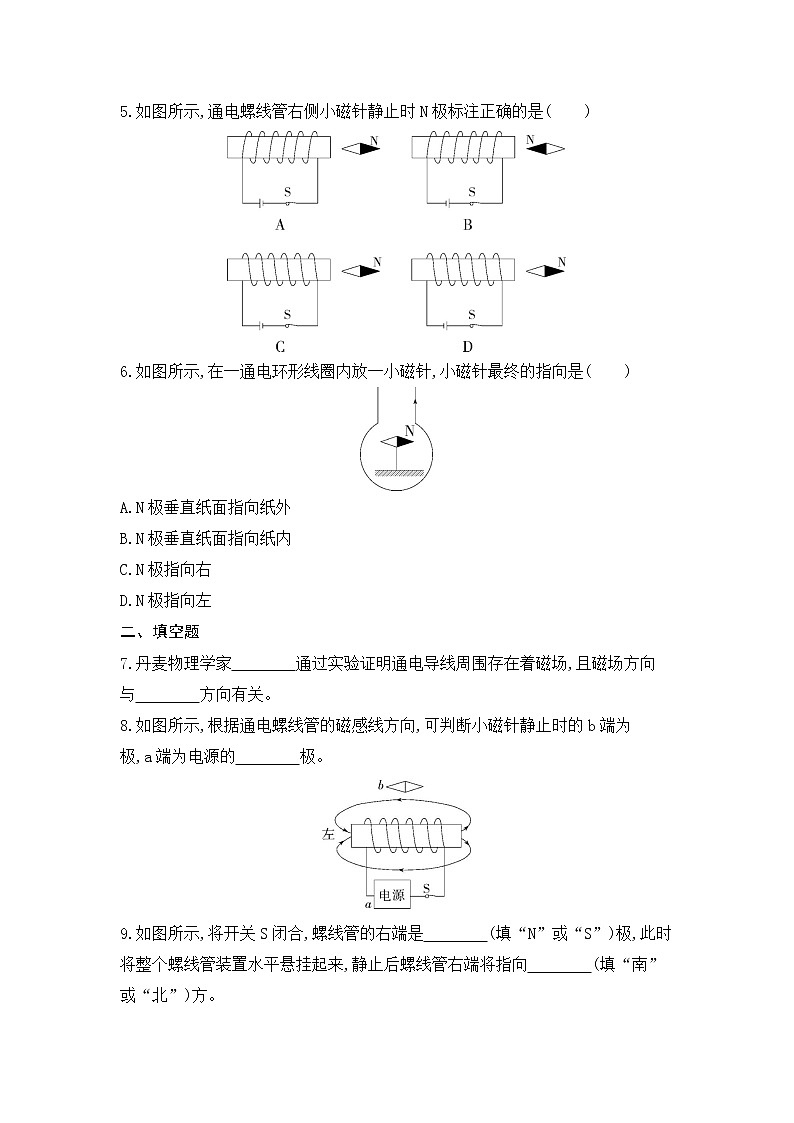

5.如图所示,通电螺线管右侧小磁针静止时N极标注正确的是(　　)

6.如图所示,在一通电环形线圈内放一小磁针,小磁针最终的指向是(　　)

A.N极垂直纸面指向纸外

B.N极垂直纸面指向纸内

C.N极指向右

D.N极指向左

二、填空题

7.丹麦物理学家　　　　通过实验证明通电导线周围存在着磁场,且磁场方向

与　　　　方向有关。

8.如图所示,根据通电螺线管的磁感线方向,可判断小磁针静止时的b端为　　　　极,a端为电源的　　　　极。

9.如图所示,将开关S闭合,螺线管的右端是　　　　(填“N”或“S”)极,此时将整个螺线管装置水平悬挂起来,静止后螺线管右端将指向　　　　(填“南”或“北”)方。

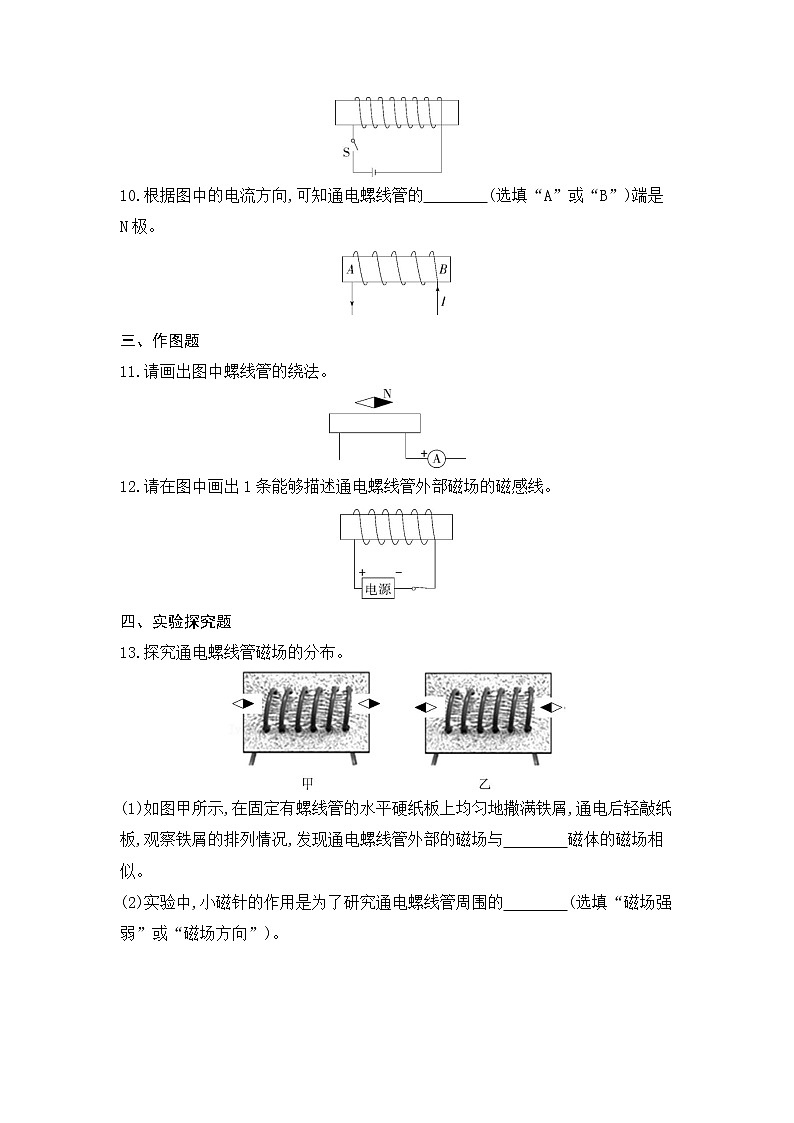

10.根据图中的电流方向,可知通电螺线管的　　　　(选填“A”或“B”)端是N极。

三、作图题

11.请画出图中螺线管的绕法。

12.请在图中画出1条能够描述通电螺线管外部磁场的磁感线。

四、实验探究题

13.探究通电螺线管磁场的分布。

(1)如图甲所示,在固定有螺线管的水平硬纸板上均匀地撒满铁屑,通电后轻敲纸板,观察铁屑的排列情况,发现通电螺线管外部的磁场与　　　　磁体的磁场相似。

(2)实验中,小磁针的作用是为了研究通电螺线管周围的　　　　(选填“磁场强弱”或“磁场方向”)。

(3)该同学只改变了通电螺线管中电流的方向进行了图甲和图乙两次实验。对比两次的实验现象可得,通电螺线管两端的磁极性质与电流方向　　　　(选填“有关”或“无关”)。

(4)实验中　　　　(选填“能”或“不能”)用铜屑代替铁屑显示磁场分布。

答案全解全析

1.答案　B　首先通过实验发现了电流周围存在磁场的是奥斯特。故选B。

2.答案　D　小磁针在磁场中受力的作用而偏转;甲图导线中有电流,小磁针偏转,乙图导线中无电流,小磁针不偏转;比较甲、乙两图说明:通电导体周围存在磁场。甲、丙两图导线中电流方向不同,小磁针偏转方向不同,说明小磁针受力方向不同,磁场方向不同,比较甲、丙两图说明:通电导体产生的磁场方向与电流方向有关。故②④正确,故选D。

3.答案　D　由图可知,磁感线是从外部进入A端的,则A端为磁铁的S极;磁感线从螺线管的左端进入,则螺线管的左端为S极,右端为N极,根据安培定则可知,电流从螺线管的左端流入,右端流出,所以c端为电源的正极,d端为电源的负极。故选D。

4.答案　A　开关闭合后,由右手螺旋定则知,通电螺线管的左端为S极,右端为N极,由于同名磁极相互排斥,异名磁极相互吸引,故小磁针的N极向右偏转。故选A。

5.答案　C　由A图可知,电流从螺线管的左端流入,右端流出,根据安培定则可知,螺线管的左端为N极,右端为S极,根据异名磁极相互吸引可知,小磁针的左端应该为N极,右端为S极,故A错误;由B图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管的左端为S极,右端为N极,根据异名磁极相互吸引可知,小磁针的左端应该为S极,右端为N极,故B错误;由C图可知,电流从螺线管的左端流入,右端流出,根据安培定则可知,螺线管的左端为S极,右端为N极,根据异名磁极相互吸引可知,小磁针的左端应该为S极,右端为N极,故C正确;由D图可知,电流从螺线管的右端流入,左端流出,根据安培定则可知,螺线管的左端为N极,右端为S极,根据异名磁极相互吸引可知,小磁针的左端应该为N极,右端为S极,故D错误。

6.答案　A　由安培定则可知环形线圈磁感线的方向是垂直于纸面向外,小磁针静止时N极指向应与环形线圈的磁感线的方向是一致的,故此时小磁针静止时N极应该是垂直纸面向外,故A正确,B、C、D错误。

7.答案　奥斯特　电流

解析　物理学家奥斯特证明了电流周围存在磁场;当电流方向改变时,小磁针的偏转方向也发生改变,由此说明通电导线周围磁场的方向与电流的方向有关。

8.答案　N　正

解析　在磁体外部,磁感线从N极出发回到S极,故通电螺线管的右端为N极,左端为S极;由安培定则可知,电流由通电螺线管的左侧流入,则a端为电源的正极;由磁极间的相互作用规律可知,小磁针的左端为N极,右端为S极,故b端为N极。

9.答案　N　北

解析　由图可知,螺线管中电流的方向是从左端流入、右端流出的,则根据安培定则可知,螺线管的右端为N极;将整个螺线管装置悬挂起来,螺线管受到地磁场的作用,地磁北极在地理的南极附近,地磁南极在地理的北极附近,则螺线管右端所指的方向与磁感线的方向相同,即指向北方。

10.答案　A

解析　如图,电流从螺线管的右端进入,左端流出,根据安培定则可以判断通电螺线管的A端是N极,B端是S极。

11.答案　如图所示

解析　小磁针N极向右,故螺线管左侧为N极,右侧为S极,由电流表的“+”接线柱可知,电流应从螺线管的左前方流入,右后方流出。

12.答案　如图所示

解析　电流由左侧流入,由安培定则可知螺线管的右端为N极,左端为S极;在磁体外部,磁感线总是从N极出发回到S极。

13.答案　(1)条形　(2)磁场方向　(3)有关　(4)不能

解析　(1)由实验探究的结果可知:通电螺线管外部磁场与条形磁体的磁场相似。

(2)小磁针静止时N极的指向与该点磁场的方向相同,所以小磁针的作用是研究通电螺线管周围的磁场方向。

(3)为了探究通电螺线管两端的磁极性质与电流方向是否有关,只改变了通电螺线管中电流的方向,发现小磁针N极指向与原来的方向相反,说明通电螺线管两端的极性跟螺线管中电流的方向有关。

(4)磁体具有磁性,磁性是指物体吸引铁、钴、镍等物质的性质,所以不能用铜屑代替铁屑显示磁场分布。
