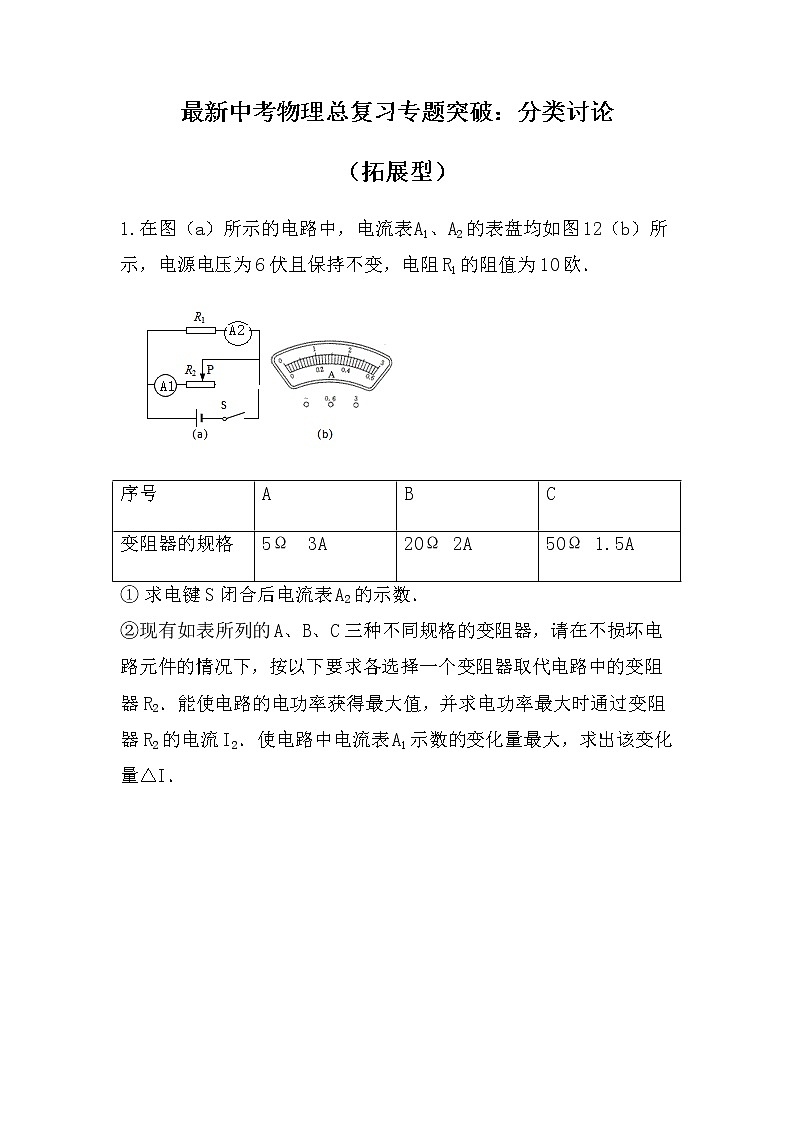

1.在图（a）所示的电路中，电流表A1、A2的表盘均如图12（b）所示，电源电压为6伏且保持不变，电阻R1的阻值为10欧．
求电键S闭合后电流表A2的示数．
②现有如表所列的A、B、C三种不同规格的变阻器，请在不损坏电路元件的情况下，按以下要求各选择一个变阻器取代电路中的变阻器R2．能使电路的电功率获得最大值，并求电功率最大时通过变阻器R2的电流I2．使电路中电流表A1示数的变化量最大，求出该变化量△I．

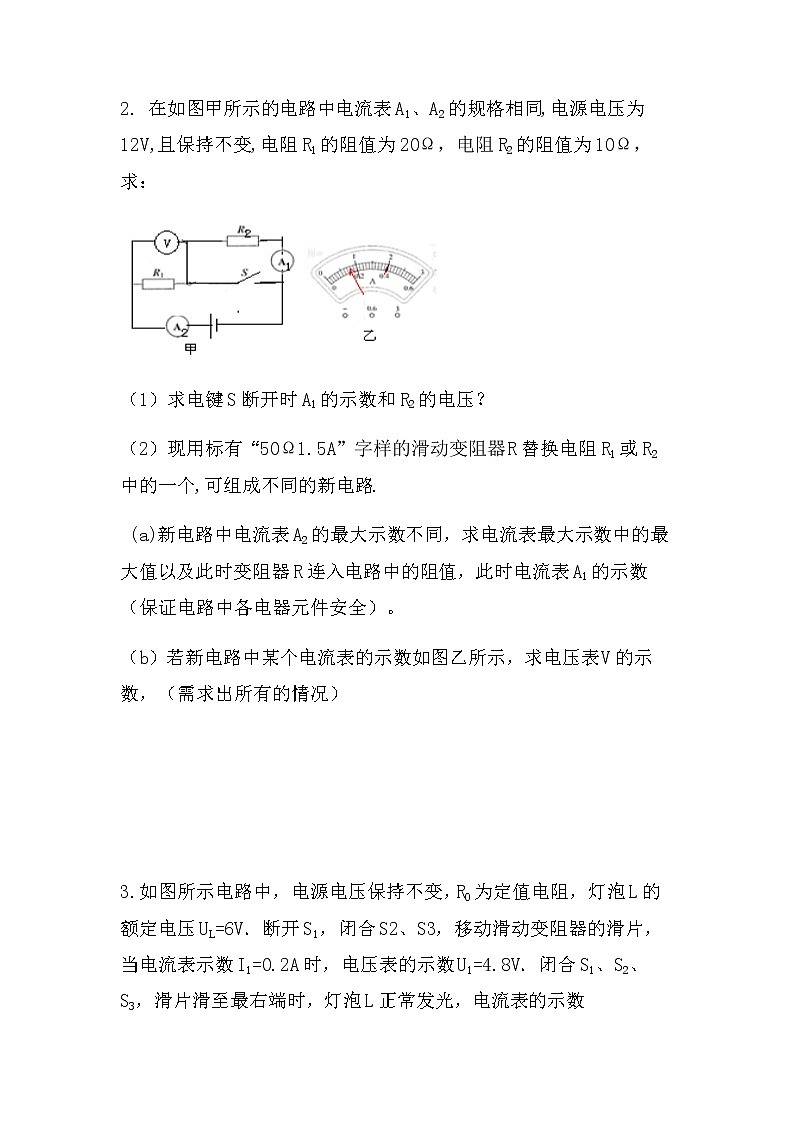

2. 在如图甲所示的电路中电流表A1、A2的规格相同,电源电压为12V,且保持不变,电阻R1的阻值为20Ω，电阻R2的阻值为10Ω，求：
（1）求电键S断开时A1的示数和R2的电压？
（2）现用标有“50Ω1.5A”字样的滑动变阻器R替换电阻R1或R2中的一个,可组成不同的新电路.
(a)新电路中电流表A2的最大示数不同，求电流表最大示数中的最大值以及此时变阻器R连入电路中的阻值，此时电流表A1的示数（保证电路中各电器元件安全）。
（b）若新电路中某个电流表的示数如图乙所示，求电压表V的示数，（需求出所有的情况）

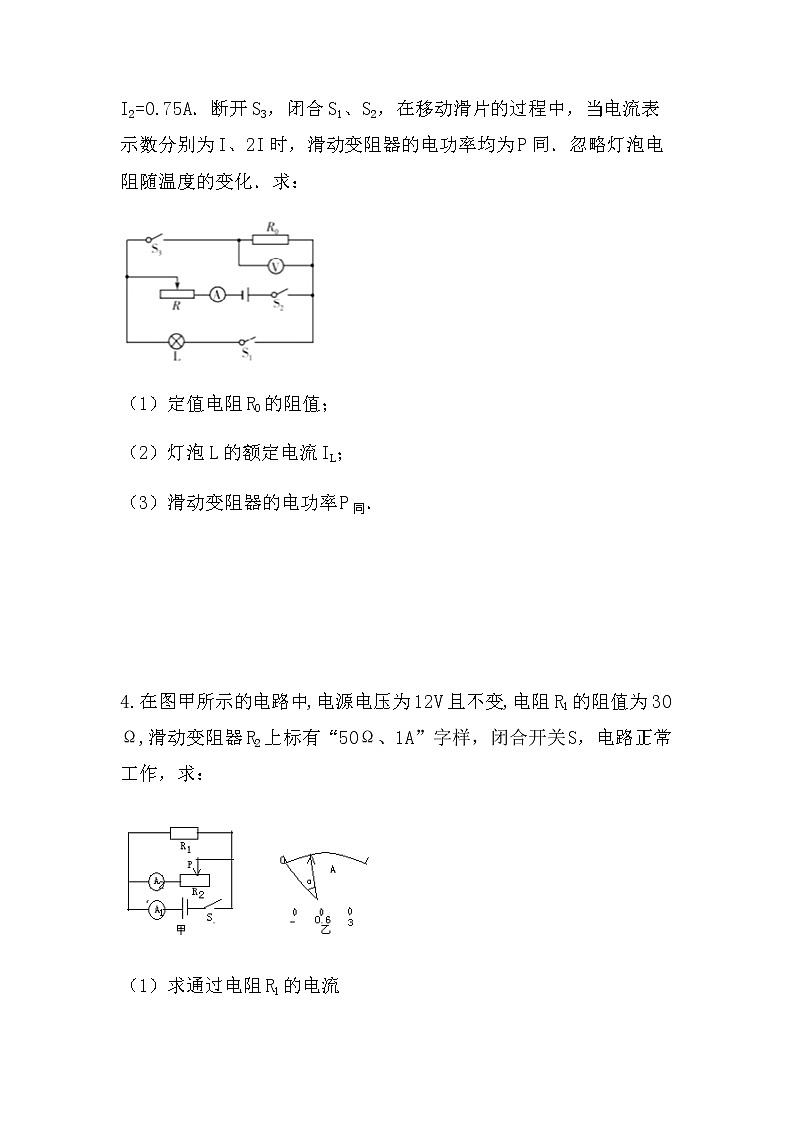

3.如图所示电路中，电源电压保持不变，R0为定值电阻，灯泡L的额定电压UL=6V．断开S1，闭合S2、S3，移动滑动变阻器的滑片，当电流表示数I1=0.2A时，电压表的示数U1=4.8V．闭合S1、S2、S3，滑片滑至最右端时，灯泡L正常发光，电流表的示数I2=0.75A．断开S3，闭合S1、S2，在移动滑片的过程中，当电流表示数分别为I、2I时，滑动变阻器的电功率均为P同．忽略灯泡电阻随温度的变化．求：
（1）定值电阻R0的阻值；
（2）灯泡L的额定电流IL；
（3）滑动变阻器的电功率P同．
4.在图甲所示的电路中,电源电压为12V且不变,电阻R1的阻值为30Ω,滑动变阻器R2上标有“50Ω、1A”字样，闭合开关S，电路正常工作，求：
（1）求通过电阻R1的电流
（2）求变阻器R2消耗的最大功率
（3）现用定值电阻来替换电阻R1，要求：选择合适的电表量程，闭合开关，移动变阻器滑片P，能使电流表A1与A2的指针偏离零刻度的角度恰好相同，如图乙所示，且电路能正常工作，
Ⅰ.选用阻值为10Ω的定值电阻 （选填“能或不能”）满足上述要求。
Ⅱ.求出符合上述要求的定值电阻的阻值范围。
3.如图所示，电源电压可调，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为120Ω，灯泡L规格为“4V 2W“，且灯丝电阻不随温度变化，只闭合开关S，灯泡L恰能正常发光．求：
（1）灯泡正常发光时的电阻和此时的电源电压；
（2）开关S、S1、S2都闭合，在电路上正确连入A1、A2两个电流表，当变阻器的滑片P位于中点时，两电流表的示数分别如图乙、丙所示，请判断电流表在电路中的位置并计算此时的电源电压．
4. 如图甲所示，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关S移动滑动变阻器的滑片，得到电压表和电流表的示数与R的关系分别如图乙、丙所示，求：
（1）R0的阻值和滑动变阻器的最大阻值。
（2）当滑片P置于某个位置时，R的功率为3.2W，求此时R0的功率。
（3）当电压表的示数分别为U0和5U0时，滑动变阻器的功率相等，求这两次滑动变阻器接入电路的阻值。
5. 如图甲所示，电源电压可调，L的规格为“2V、1W”，且灯丝电阻不受温度影响，电压表量程为“0－3V”和0－15V，滑动变阻器R的最大阻值为20Ω，求：
（1）调节电源电压至U,只闭合S1，移动滑片，在电压的示数不超过量程时，灯泡消耗的最小功率为0.25W，求灯丝电阻和R接入电路的最大阻值。
（2）调节电源电压至U′，只闭合S2，滑片P从a移到b的过程中，两表的电流与电压的关系图像如乙所示，滑片在a和b点时，电压表指针均指到满偏刻度的三分之二位置，（电压表重新选择了量程），求电源电压U′。
6. 如图甲所示，R1为定值电阻，R2为滑动变阻器，小灯泡的额定电压为4V，闭合开关S、S1，将滑片P置于中点，电压表示数为5V，灯泡正常发光，断开S1，闭合开关S、S2，将滑片P置于右端，电流表示数为0.3A，如图乙是小灯泡的电流与电压的关系图像，求：
（1）小灯泡正常发光时的电阻和电源电压？
（2）滑动变阻器R2的最大阻值和定值电阻R1的阻值？
（3）将电源改为可调电源，闭合开关S、S2，将电流表、电压表量程分别改为0－0.6A，0－3V，要求移动滑动变阻器滑片的过程中，两个电表均能达到满刻度，且电路各元件安全，求电源电压的调节范围？
7. 如图甲所示，灯L上标有“6V、3W”字样，电压表量程为0－15V，变阻器R的最大阻值为100Ω，当只闭合开关S1，滑片P置于变阻器的a点时，变阻器连入电路的电阻Ra为48Ω，电流表示数为Ia；当只闭合S2移动滑片P变阻器两端电压与其连入电路的阻值关系如图乙所示，当滑片P置于b点时，电压表示数Ub=8V,电流表示数为Ib,已知Ia：Ib=3：5（变阻器上的两个点均没有标出，灯丝的电阻不受温度影响）
（1）小灯泡的电阻。
（2）电源电压和定值电阻R0的阻值。
（3）只闭合开关S2，滑片P由变阻器的最左端逐渐向右端移动，当电压表的示数分别为9V与满量程时，变阻器消耗的功率，并分析在滑片移动过程中变阻器消耗的电功率的变化规律。
8.在如图所示的电路中，电源电压为18V，定值电阻R1的阻值为12Ω，闭合开关S，电压表V2的示数是V1的2倍，现用一个“100Ω、2A”的滑动变阻器替换定值电阻R1或R2，两电压表的量程都是0－15V，电流表的量程是0－3A，要求：闭合开关S，移动滑动变阻器的滑片，在保证各元件都能正常工作的情况下，电路的总功率最大。求：

（1）求R1的阻值？
（2）为满足上述要求，请通过计算说明应选用滑动变阻器替换哪个定值电阻？
（3）求出替换元件后电路的最小功率？
序号
A
B
C
变阻器的规格
5Ω 3A
20Ω 2A
50Ω 1.5A
