最新中考物理总复习专题突破：分类讨论（重点型）（无答案）练习题

这是一份最新中考物理总复习专题突破：分类讨论（重点型）（无答案）练习题，共6页。

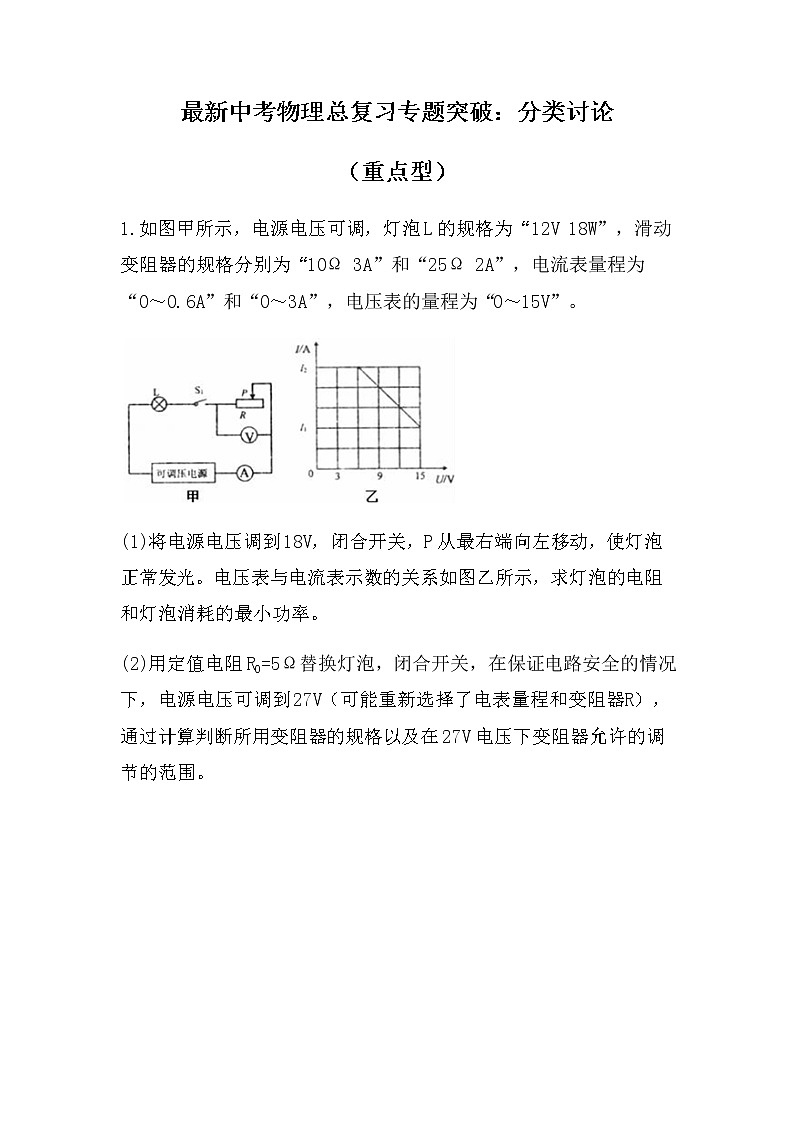

1.如图甲所示，电源电压可调，灯泡L的规格为“12V 18W”，滑动变阻器的规格分别为“10Ω 3A”和“25Ω 2A”，电流表量程为“0～0.6A”和“0～3A”，电压表的量程为“0～15V”。
(1)将电源电压调到18V，闭合开关，P从最右端向左移动，使灯泡正常发光。电压表与电流表示数的关系如图乙所示，求灯泡的电阻和灯泡消耗的最小功率。
(2)用定值电阻R0=5Ω替换灯泡，闭合开关，在保证电路安全的情况下，电源电压可调到27V（可能重新选择了电表量程和变阻器R），通过计算判断所用变阻器的规格以及在27V电压下变阻器允许的调节的范围。

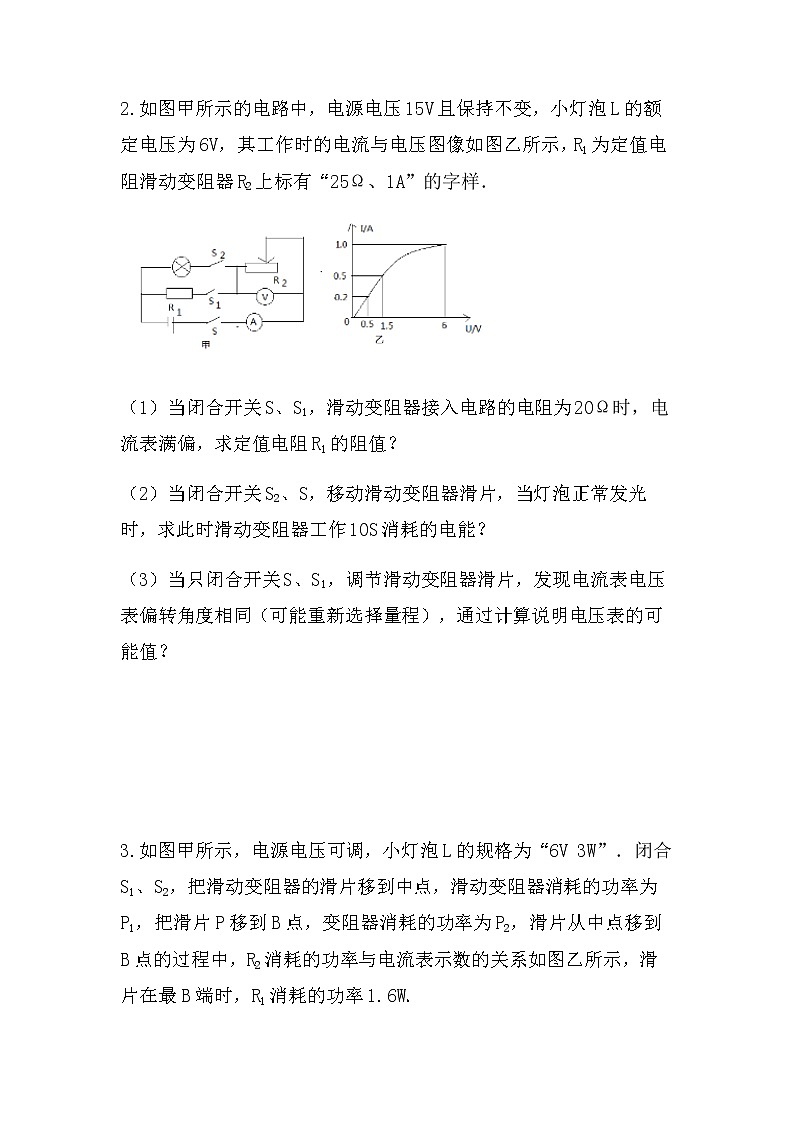

2.如图甲所示的电路中，电源电压15V且保持不变，小灯泡L的额定电压为6V，其工作时的电流与电压图像如图乙所示，R1为定值电阻滑动变阻器R2上标有“25Ω、1A”的字样．
（1）当闭合开关S、S1，滑动变阻器接入电路的电阻为20Ω时，电流表满偏，求定值电阻R1的阻值？
（2）当闭合开关S2、S，移动滑动变阻器滑片，当灯泡正常发光时，求此时滑动变阻器工作10S消耗的电能？
（3）当只闭合开关S、S1，调节滑动变阻器滑片，发现电流表电压表偏转角度相同（可能重新选择量程），通过计算说明电压表的可能值？

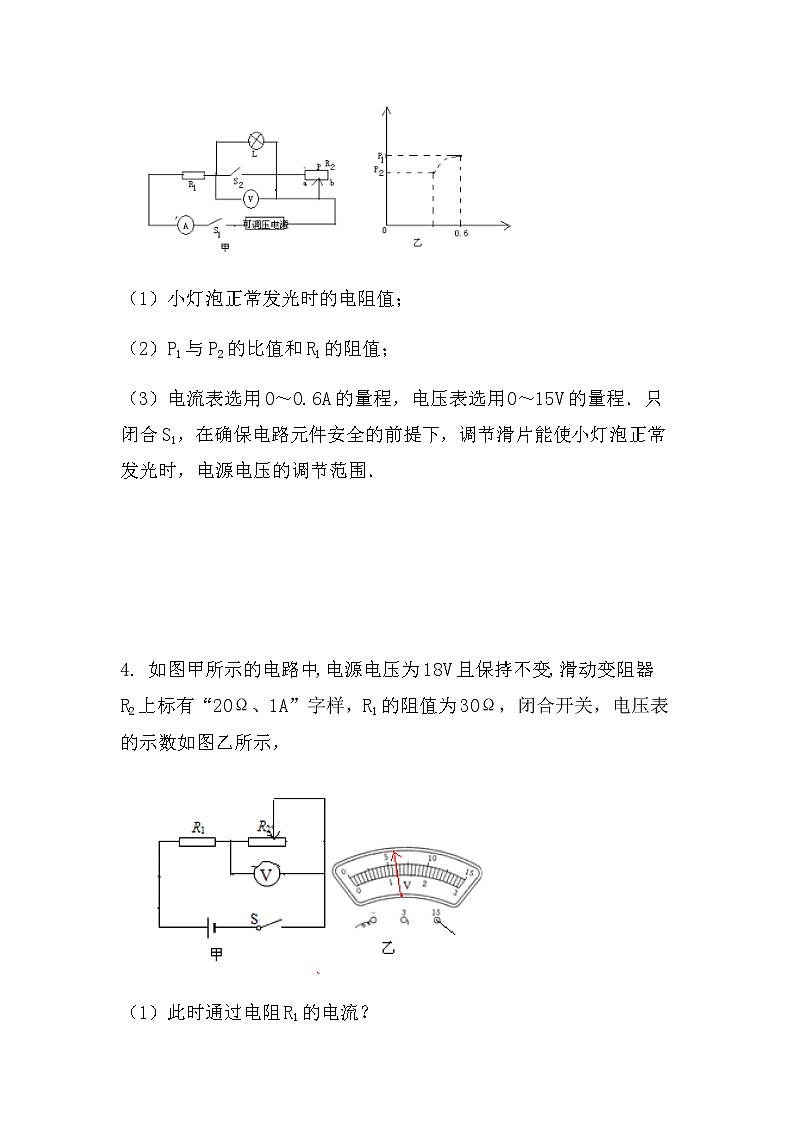

3.如图甲所示，电源电压可调，小灯泡L的规格为“6V 3W”．闭合S1、S2，把滑动变阻器的滑片移到中点，滑动变阻器消耗的功率为P1，把滑片P移到B点，变阻器消耗的功率为P2，滑片从中点移到B点的过程中，R2消耗的功率与电流表示数的关系如图乙所示，滑片在最B端时，R1消耗的功率1.6W．
（1）小灯泡正常发光时的电阻值；
（2）P1与P2的比值和R1的阻值；
（3）电流表选用0～0.6A的量程，电压表选用0～15V的量程．只闭合S1，在确保电路元件安全的前提下，调节滑片能使小灯泡正常发光时，电源电压的调节范围．
4. 如图甲所示的电路中,电源电压为18V且保持不变,滑动变阻器R2上标有“20Ω、1A”字样，R1的阻值为30Ω，闭合开关，电压表的示数如图乙所示，
（1）此时通过电阻R1的电流？
（2）此时电流通过滑动变阻器所消耗的电功率？
（3）现有阻值分别为10Ω、15Ω、20Ω的定值电阻，从中选择一个替换R1，要求选择合适的量程，在移动滑动变阻器P的过程中，电路能正常工作，且能使电压表V指针转动的角度最大，请通过计算说明所选择的电阻和电压表示数的变化范围？
5．将一个标有“4V 4W”字样的小灯泡与一个“10Ω 1A”的滑动变阻器串联接入如图甲所示电路．已知电源电压为不小于2V的整数．且保持不变，灯丝电阻不变．闭合开关S，滑动变阻器的滑片P滑到距一端五分之二的位置时（可能左半部分接入电路，也可能右半部分接入电路），电流表A的示数如图乙所示．求：
（1）灯泡的电阻；
（2）电源电压；
（3）在保证电路安全的情况下，求该电路电功率的变化范围．（请保留1位小数）
6.如图甲所示，电源电压恒定，R0为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示。求：
(1)滑动变阻器R的最大阻值；
(2)R0的阻值及电源电压；
(3)当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率。
7.如图所示，灯L上标有“12V 3.6W”，定值电阻R1的阻值为10欧，滑动变阻器R2上标有“50Ω 1A”。
（1）闭合S1、S2，灯L正常发光。电流表、电压表的量程分别为0～3A，0～15V，求：
①灯正常发光时的电阻；
②滑动变阻器允许连入的阻值范围。
（2）断开S1、S2，用一个新的电源去替代原来的电源，电流表、电压表的量程分别为0～0.6A，0～3V。移动滑动变阻器的滑片过程中，要求两个电表先后均能达到满刻度，且电路正常工作。求允许替换电源的范围。
