最新中考物理专题突破：动态电路曲线图型（无答案）练习题

这是一份最新中考物理专题突破：动态电路曲线图型（无答案）练习题，共11页。试卷主要包含了2A，6W等内容，欢迎下载使用。

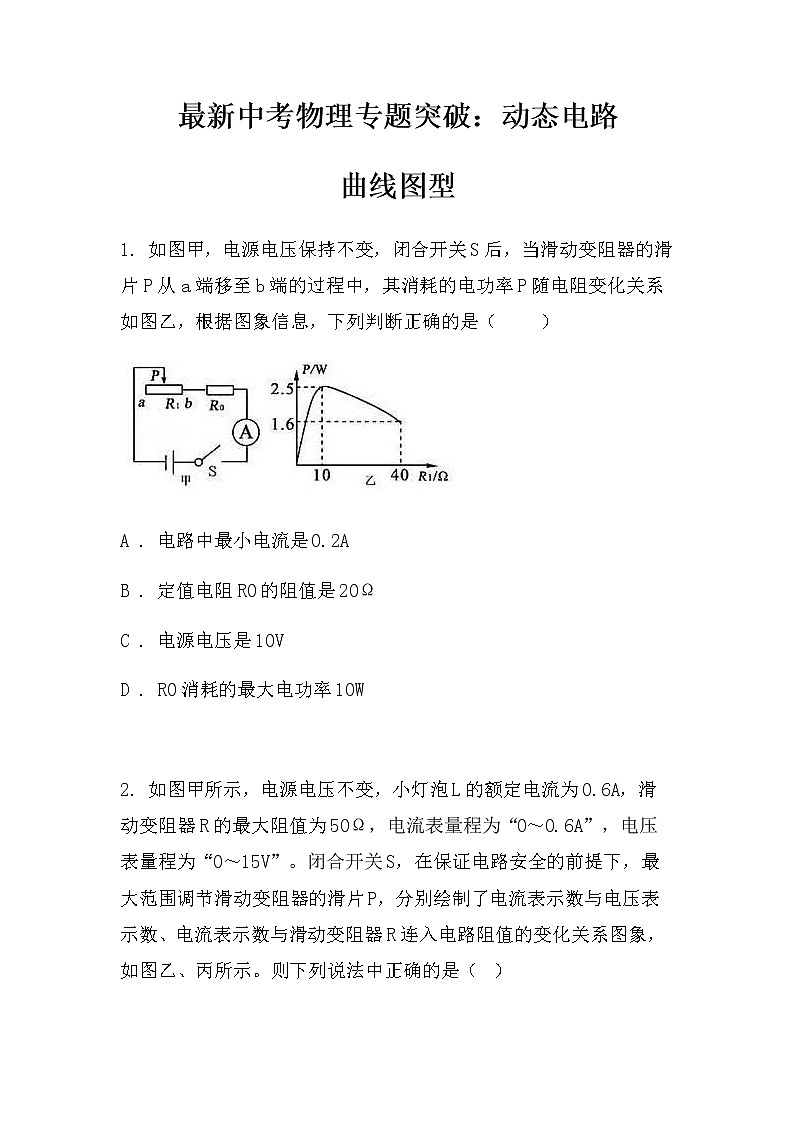

1. 如图甲，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P从a端移至b端的过程中，其消耗的电功率P随电阻变化关系如图乙，根据图象信息，下列判断正确的是（ ）
A . 电路中最小电流是0.2A
B . 定值电阻R0的阻值是20Ω
C . 电源电压是10V
D . R0消耗的最大电功率10W

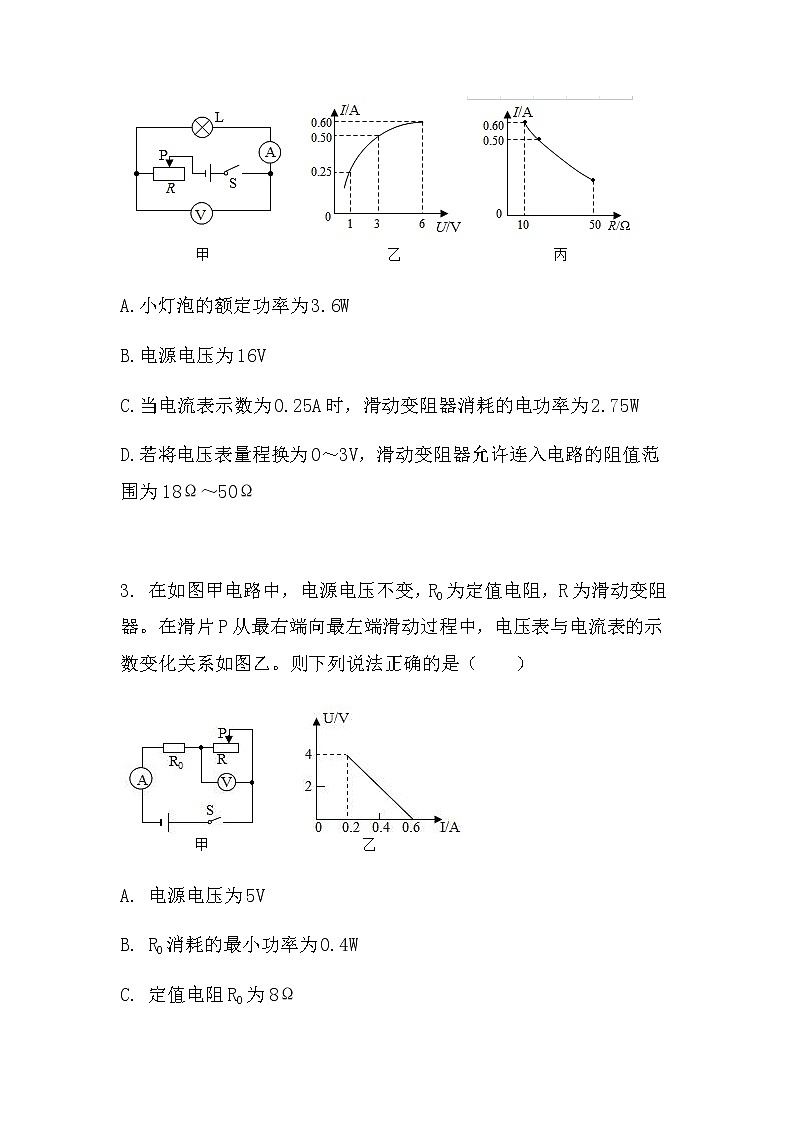

2. 如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是（ ）
A.小灯泡的额定功率为3.6W
B.电源电压为16V
C.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W
D.若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω
3. 在如图甲电路中，电源电压不变，R0为定值电阻，R为滑动变阻器。在滑片P从最右端向最左端滑动过程中，电压表与电流表的示数变化关系如图乙。则下列说法正确的是（ ）
A. 电源电压为5V
B. R0消耗的最小功率为0.4W
C. 定值电阻R0为8Ω
D. 滑片P在中点时，电流为0.4A

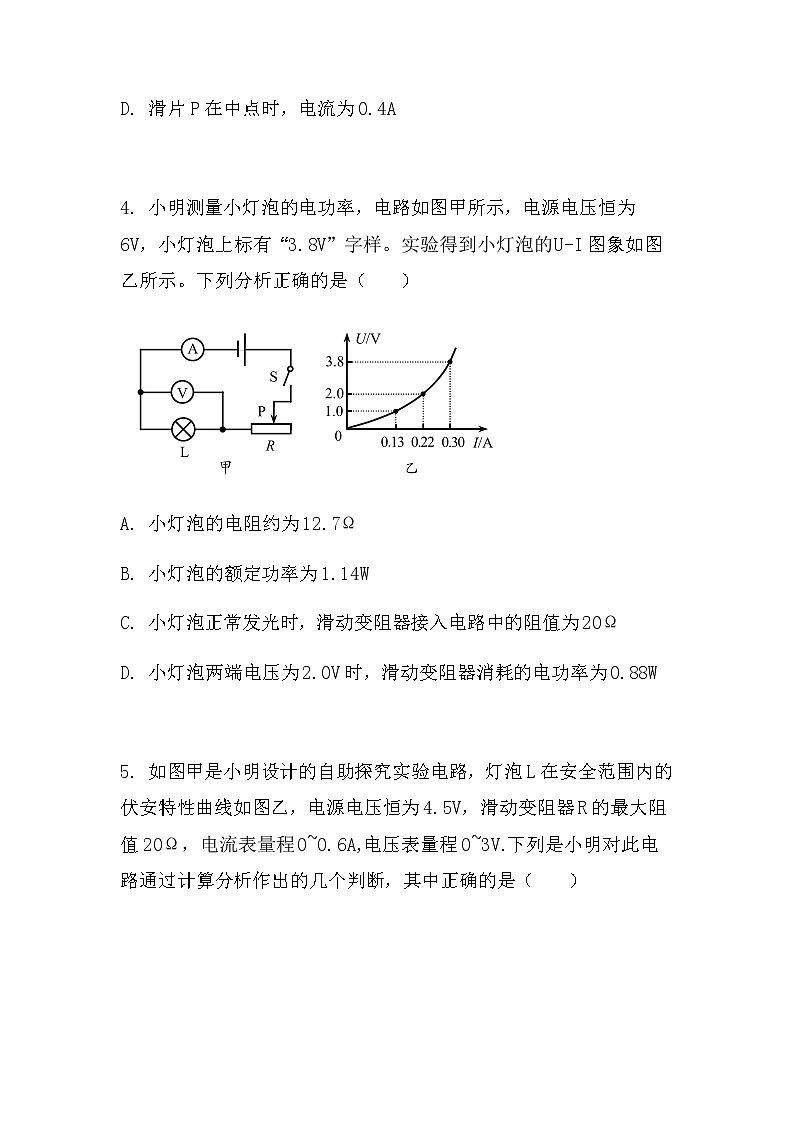

4. 小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实验得到小灯泡的U-I图象如图乙所示。下列分析正确的是（ ）
A. 小灯泡的电阻约为12.7Ω
B. 小灯泡的额定功率为1.14W
C. 小灯泡正常发光时，滑动变阻器接入电路中的阻值为20Ω
D. 小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
5. 如图甲是小明设计的自助探究实验电路，灯泡L在安全范围内的伏安特性曲线如图乙，电源电压恒为4.5V，滑动变阻器R的最大阻值20Ω，电流表量程0~0.6A,电压表量程0~3V.下列是小明对此电路通过计算分析作出的几个判断，其中正确的是（ ）

A.变阻器滑片右移时电流表示数变大，电压表示数变大，灯泡亮度变亮
B.交阻器滑片右移时电流表示数变小，电压表示数变小，灯泡亮度变暗
C.为保证电路各元件安全，滑动变阻是阻值只能在5Ω~10Ω之间调节
D.在安全调节过程中滑动变阻器消耗的最小电功率是0.9W
6. 如图5甲所示的电路，电源电压不变,Ｌ是标有“4Ｖ“字样的灯泡，定值电阻为60Ω，两个电流表的量程均为０－０.６Ａ，电压表的量程为０－１５Ｖ，图５乙是小灯泡Ｌ的电流随其电压变化的图像。当Ｓ闭合，Ｓ1、 Ｓ2断开，将滑片Ｐ移到变阻器Ｒ的中点时，小灯泡Ｌ恰好正常发光，电压表示数为５Ｖ．下列说法正确的是（ ）
A.电源电压为5V
B.变阻器R的最大阻值为10Ω
C.移动滑片P当灯泡L的功率为1W时,变阻器Ｒ接入的阻值为6.25Ω
D.当S、S1、S2都闭合,为保证电路安全，变阻器Ｒ消耗的最大功率为4.05W
7. 灯泡L标有“6 V"字样,为探究其工作时的特点，小刚利用图甲所示的电路进行实验,其中电源电压保持不变，滑动变阻器的规格为“30Ω 1A”。闭合开关后，将变动变阻器的滑片P从a端向右缓慢移动，直到电压表示数达到6V时为止。图乙是用获得的实验数据作出的U-1图像，下列判断正确的是( )
A.闭合开关，在移动滑片P的过程中，灯L的最小电阻为10Ω
B变阳器的滑片P移到b端时，灯1.正常发的额定功率为3.6W
C.灯L与5Ω的定值电阻R1,并联接人电压为6V电路，电路的总功率为7.2W
D.灯L与10Ω的定值电阻R2串联接人电压为9V的电路,R2每秒消耗电能为2.5J
8. 如图甲所示滑动变阻器的滑片从a端滑到b端的过程中，电流表和电压表示数变化的规律如图乙所示。则以下说法正确的是:（ ）
A.R0的阻值为10Ω
B.滑动变阻器的最大阻值为60Ω
C.电源电压为8V
D.滑片在滑动的过程中,滑动变阻器的最大功率为0.9W
9. 在如图甲所示的电路中，电源电压保持不变，R1为定值电阻，闭合开关S，将滑动变阻器R2的滑片P从最左端滑到最右端，两电压表示数随电流表示数变化的完整图线如图乙所示。则下列说法正确的是（ ）
A．电压表V1对应的是图线②
B．电压满足Uc＝Ua+Ua’
C．R2的最大阻值小于R1的阻值
D．电路的最大总功率为2UbIb
10. 如图甲所示，小灯泡的额定电压为6V，R2的滑片P2移至最左端，闭合开关S，先将R1的滑片P1由最右端移至最左端，图乙是这一过程中电流表与电压表示数的关系图象。然后保持滑片P1位置不动，将滑片P2向右移动，直至小灯泡正常发光，图丙是这一过程中电压表示数与R2连入阻值的关系图象。下列判断正确的是（ ）
A. 小灯泡正常发光时，R2两端电压为7V
B. 图丙中a点对应的阻值为2Ω
C. 整个过程中小灯泡消耗的最小功率为0.9W
D. 整个过程中电路在10s内能够消耗的最大电能为60J
11. 如图甲，电源电压保持不变，闭合开关S，变阻器滑片从a端滑到b端过程中，电流表示数I与电压表示数U的关系图像如图乙所示｡以下分析错误的是（ ）
A. 电源电压是3V
B. R1的电阻值是10Ω
C. R2的最大电阻值是20Ω
D. 当滑片P移到中点时，电阻R1工作10s消耗4J的电能
12. 如图甲所示，电源电压U恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，调节滑动变阻器的滑片P，两电压表V1、V2的示数随电流表示数变化的图象如图乙所示，则（ ）
A. 图乙中“ac”段表示电压表V2的示数随电流表示数变化的图象
B. 电源电压U=3V
C. 定值电阻R0=24Ω
D. 调节滑片P的过程中，滑动变阻器R的最大电功率为0.375W
13. 如图甲，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0~15V。闭合开关S。移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图象，如图乙所示。下列说法中正确的是（ ）
A. 电源电压为18V
B. R1的阻值为5Ω
C. R1的最小功率为0.9W
D. 为保证电压表安全，R1的阻值与R2接入电路的最小阻值之比为6∶1
14. 如图甲，R0为定值电阻，R1为变阻器。图乙是变阻器的电功率与电流的图象，下列正确的是（ ）
A . 滑动变阻器的最大值是50Ω
B . 电源电压是12V
C . R0的阻值为20Ω
D . R0的最小功率为0.4W
15. 如图﹣1所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器。闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图﹣2所示。下列说法正确的是（ ）
A．滑片从最左端向最右端滑动过程中，电流表示数变小
B．滑片滑动过程中，电压表与电流表示数之比不变
C．电源电压为6V
D．电路消耗的最大功率为3.6W
