最新中考物理实验专题：电阻的测量（拓展型）（无答案）练习题

这是一份最新中考物理实验专题：电阻的测量（拓展型）（无答案）练习题，共8页。试卷主要包含了6A处， 某同学测量额定电压为2等内容，欢迎下载使用。
（1） 电压表的量程应选择________；定值电阻应选择________（选填“R1”或“R2”）。
（2） 请帮他们完成实验步骤：
①断开开关S2 ， 闭合S1 ， 读出电压表示数为U1；
②________，读出电压表示数为U2；
③待测电阻大小为Rx=________（用U1、U2和R1或R2表示）。
2. 为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路。
（1） 根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；
（2） 闭合开关前，滑动变阻器的滑片应放在________（选填“a”或“b”）端；
（3） 假设电源电压恒为U0 ， 定值电阻的阻值为R1 ． 如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝________（用U0、I、R1表示）；
（4） 检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U﹣I图象，如图丙所示。图象是一条直线，与U、I坐标轴分别交于3V和0.6A处。由此可知，电源电压U0＝________V，定值电阻R1＝_____Ω。

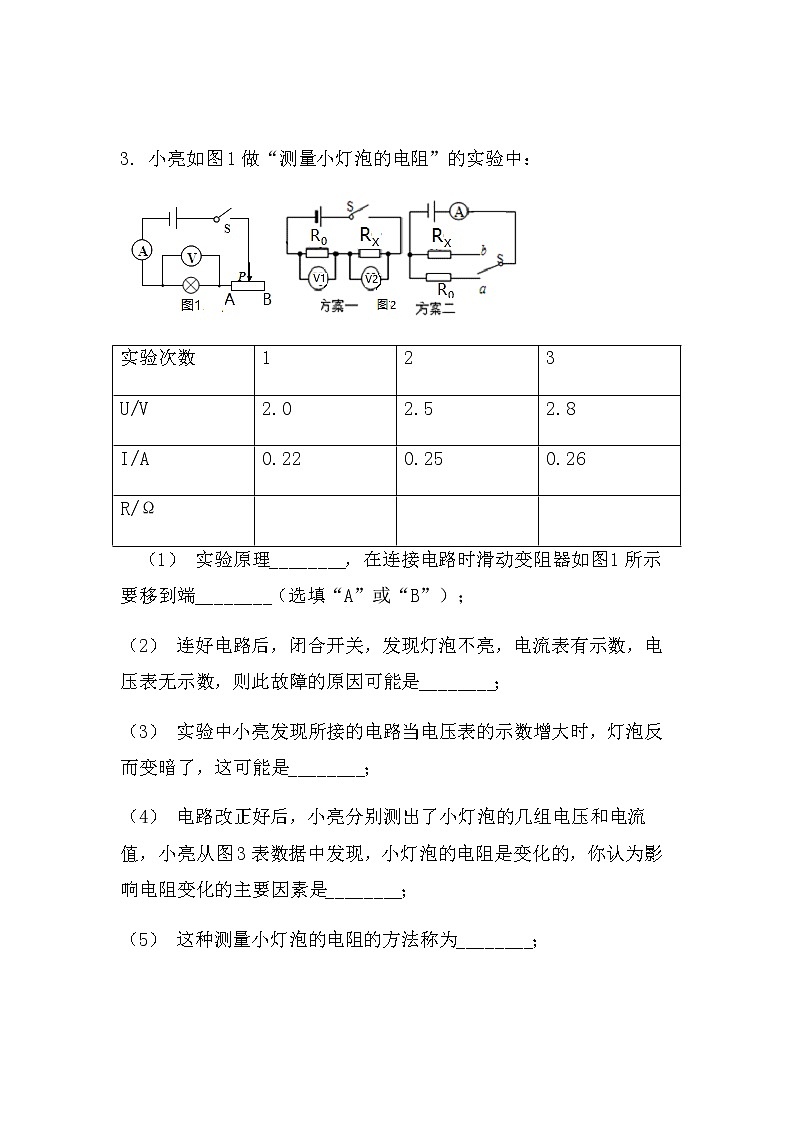

3. 小亮如图1做“测量小灯泡的电阻”的实验中：
（1） 实验原理________，在连接电路时滑动变阻器如图1所示要移到端________（选填“A”或“B”）；
（2） 连好电路后，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，则此故障的原因可能是________；
（3） 实验中小亮发现所接的电路当电压表的示数增大时，灯泡反而变暗了，这可能是________；
（4） 电路改正好后，小亮分别测出了小灯泡的几组电压和电流值，小亮从图3表数据中发现，小灯泡的电阻是变化的，你认为影响电阻变化的主要因素是________；
（5） 这种测量小灯泡的电阻的方法称为________；
（6） 完成上述实验后，小亮设计了如图2测量定值电阻的阻值Rx ， 图中R0的阻值已知：
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2 ， 则电阻Rx的阻值表达式为Rx=________；
②方案二的电路中，将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；
则电阻Rx的阻值表达式为Rx=________。
4. 小明利用如图甲电路图来测量电源电压U和电阻R1的阻值
（1） 请按照图甲的电路图，用笔画线表示导线，在图乙中完成实物连接。要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；
（2） 小明调节滑动变阻器的滑片P，当电流表如图丙时，其读数为________A；并将在移动滑片P的过程中得到的多组电压表、电流表读数，绘成图丁的图象。由图象得出电源的电压U=________V和电阻R1的阻值R1=________Ω；
（3） 小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为________Ω。
5. 小明同学想利用最少的元件测量未知电阻RX的阻值，于是他选择了电压为6V的电源、电压表、“10Ω 2A”的滑动变阻器、开关各一个、导线若干。
（1） 实验设计完成后（电路图未画出），小明按规范步骤进行操作。闭合开关，电压表示数为2.8V；移动滑片至中点位置时，电压表示数为1.8V。则电压表测量的是________两端的电压，根据以上两组数据，小明同学测定的RX的阻值为________Ω（计算电阻时精确到0.1Ω）
（2） 实验结束后，小明又设计了如图电路测量额定电流为I额的小灯泡L的额定功率。电源电压可调，滑动变阻器A、B（最大阻值分别为R1、R2）。请帮助他完成实验设计。
①只闭合开关S和S2 ， 移动A滑片，使电流表的示数为I额；
②只闭合开关S和S1 ， 保持滑动变阻器________的滑片位置不动，移动另一个滑动变阻器滑片，使电流表的示数为I额；
③保持变阻器________的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1 ， 再将此滑动变阻器的滑片移到最右端，电流表的示数为I2 ， 则小灯泡额定功率为________。（用I额、I1、I2、Rl、R2中的字母表示）。
6. 某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻。
（1） 他连接了如图1所示的实验电路，其中有一个元件与导线连接有误，这个元件是：________。
（2） 改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
请完成下列问题：
①小灯泡L正常发光时的电阻RL＝________Ω．（结果保一位小数）
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图2所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数为________A。
7. 小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
（1）图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整________。
①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是________｡
②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为________V，测出的电阻为________Ω｡
（2） 移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他________（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。
③推断铅笔芯接入电路的阻值________（填写范围）。
（3） 小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶________｡
实验器材
A．两节旧干电池串联(电压不变)
B．电压表量程(0~3V，0~15V)
C．定值电阻R1(阻值5Ω)
D．定值电阻R2(阻值150Ω)
E.两个开关S1、S2，导线若干
实验次数
1
2
3
U/V
2.0
2.5
2.8
I/A
0.22
0.25
0.26
R/Ω
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
