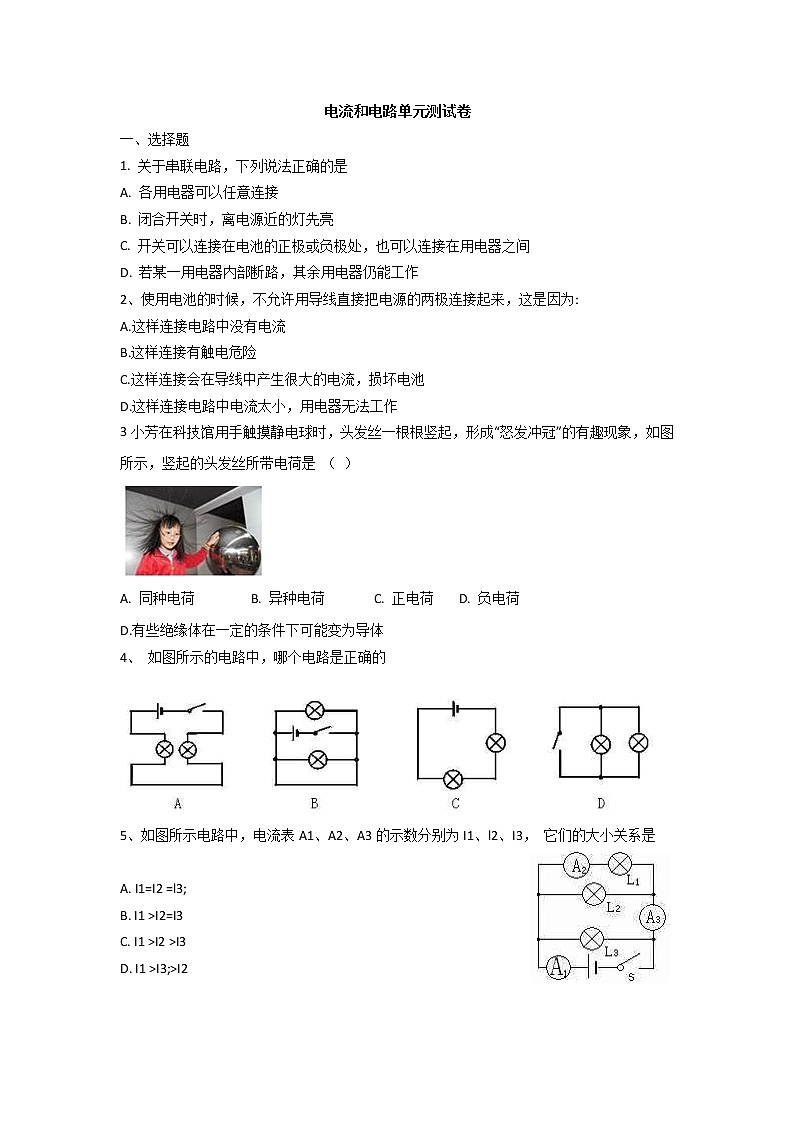

电流和电路单元测试卷

一、选择题

1. 关于串联电路，下列说法正确的是

A. 各用电器可以任意连接

B. 闭合开关时，离电源近的灯先亮

C. 开关可以连接在电池的正极或负极处，也可以连接在用电器之间

D. 若某一用电器内部断路，其余用电器仍能工作

2、使用电池的时候，不允许用导线直接把电源的两极连接起来，这是因为:

A.这样连接电路中没有电流

B.这样连接有触电危险

C.这样连接会在导线中产生很大的电流，损坏电池

D.这样连接电路中电流太小，用电器无法工作

3小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，如图所示，竖起的头发丝所带电荷是 （ ）

A. 同种电荷        B. 异种电荷       C. 正电荷   D. 负电荷

D.有些绝缘体在一定的条件下可能变为导体

4、 如图所示的电路中，哪个电路是正确的

5、如图所示电路中，电流表A1、A2、A3的示数分别为I1、l2、I3， 它们的大小关系是

A. I1=I2 =l3;

B. I1 >I2=I3

C. I1 >I2 >I3

D. I1 >I3;>I2

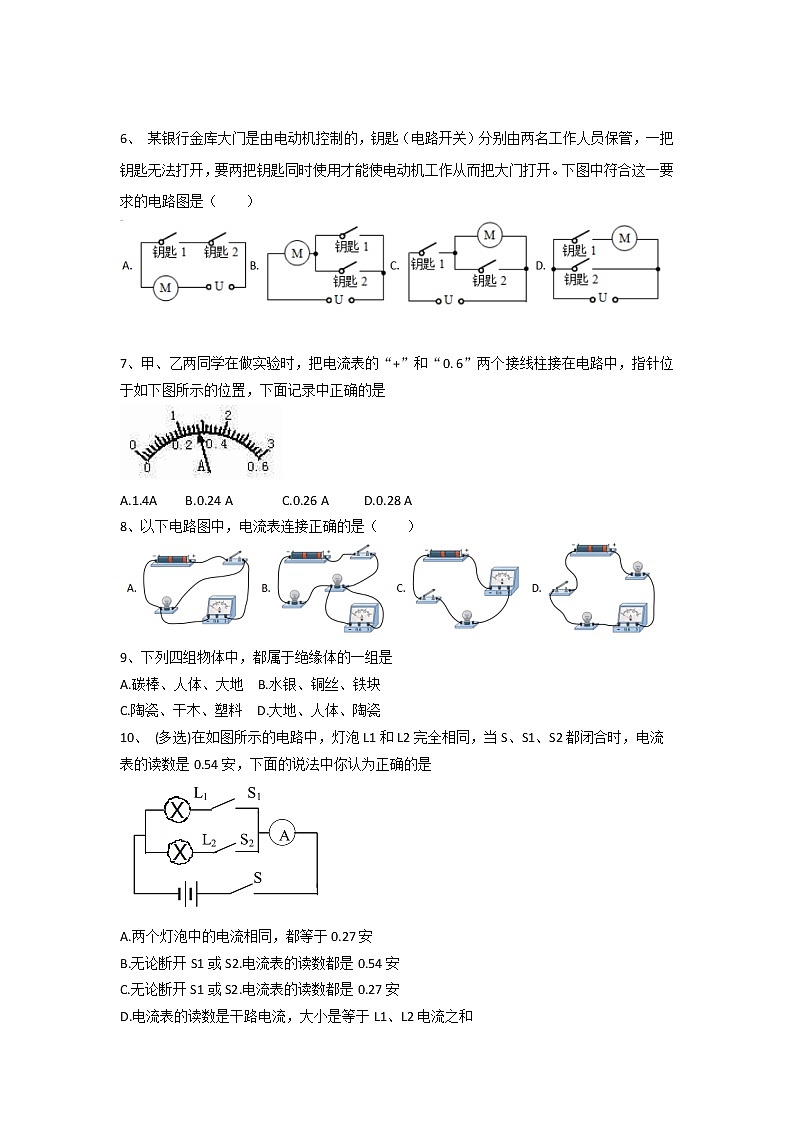

6、 某银行金库大门是由电动机控制的，钥匙（电路开关）分别由两名工作人员保管，一把钥匙无法打开，要两把钥匙同时使用才能使电动机工作从而把大门打开。下图中符合这一要求的电路图是（　　）

7、甲、乙两同学在做实验时，把电流表的“+”和“0. 6”两个接线柱接在电路中，指针位于如下图所示的位置，下面记录中正确的是

A.1.4A    B.0.24 A       C.0.26 A     D.0.28 A

8、以下电路图中，电流表连接正确的是（　　）

9、下列四组物体中，都属于绝缘体的一组是

A.碳棒、人体、大地  B.水银、铜丝、铁块

C.陶瓷、干木、塑料  D.大地、人体、陶瓷

10、 (多选)在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流

表的读数是0.54安，下面的说法中你认为正确的是

A.两个灯泡中的电流相同，都等于0.27安

B.无论断开S1或S2.电流表的读数都是0.54安

C.无论断开S1或S2.电流表的读数都是0.27安

D.电流表的读数是干路电流，大小是等于L1、L2电流之和

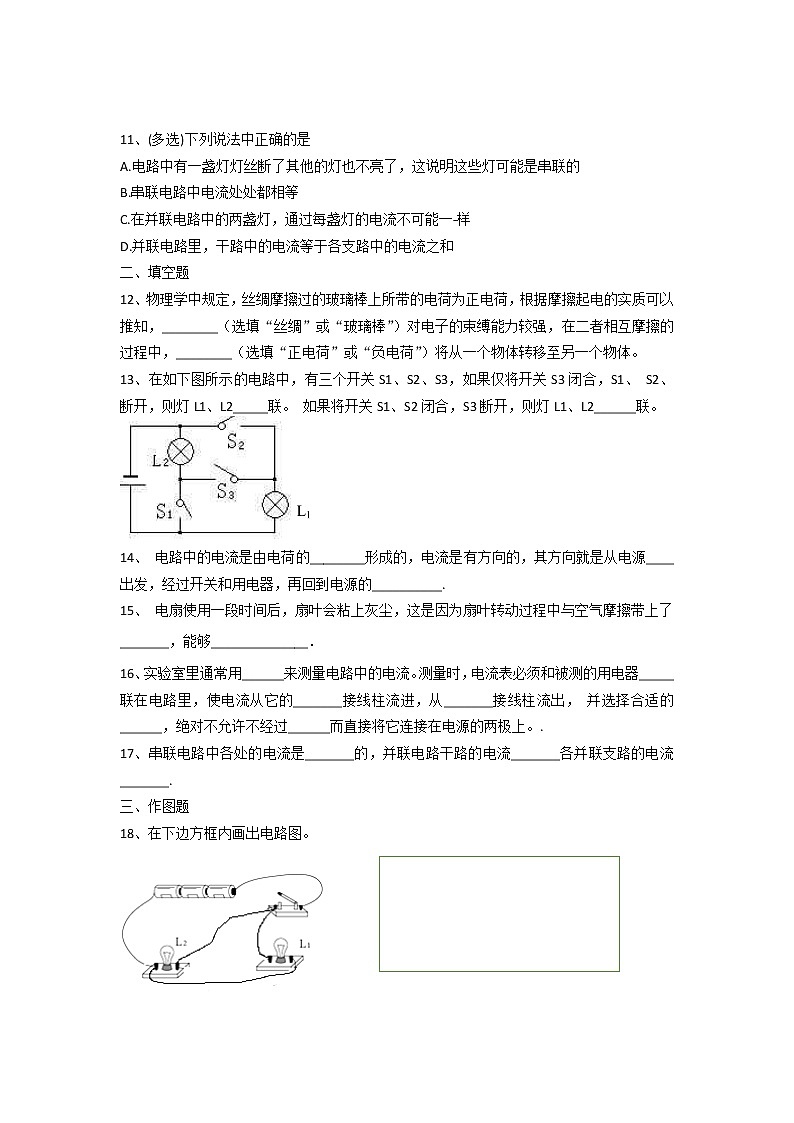

11、(多选)下列说法中正确的是

A.电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯可能是串联的

B.串联电路中电流处处都相等

C.在并联电路中的两盏灯，通过每盏灯的电流不可能一-样

D.并联电路里，干路中的电流等于各支路中的电流之和

二、填空题

12、物理学中规定，丝绸摩擦过的玻璃棒上所带的电荷为正电荷，根据摩擦起电的实质可以推知，________（选填“丝绸”或“玻璃棒”）对电子的束缚能力较强，在二者相互摩擦的过程中，________（选填“正电荷”或“负电荷”）将从一个物体转移至另一个物体。

13、在如下图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S3闭合，S1、 S2、断开，则灯L1、L2_____联。 如果将开关S1、S2闭合，S3断开，则灯L1、L2______联。

14、 电路中的电流是由电荷的________形成的，电流是有方向的，其方向就是从电源____出发，经过开关和用电器，再回到电源的__________.

15、 电扇使用一段时间后，扇叶会粘上灰尘，这是因为扇叶转动过程中与空气摩擦带上了_______，能够______________．

16、实验室里通常用______来测量电路中的电流。测量时，电流表必须和被测的用电器_____联在电路里，使电流从它的_______接线柱流进，从_______接线柱流出， 并选择合适的______，绝对不允许不经过______而直接将它连接在电源的两极上。.

17、串联电路中各处的电流是_______的，并联电路干路的电流_______各并联支路的电流_______.

三、作图题

18、在下边方框内画出电路图。

19、按下边的电路图连接实物。

四、实验题

20、某同学在使用电流表测量通过某- - -灯泡的电流的实验，闭合开关后，发现电流表的指针偏转到如图所示的位置，于是他立即断开开关则:

(1)测量时产生这种现象的原因是__________________________________________.

(2)改正措施是__________________________________.

(3)改正错误后，该同学再闭合开关，发现指针的读数是1.8A，请你在图中画出指针的位置。

21、在“组成串联电路和并联电路”的实验中

(1)连接串联电路的过程中，下列几点要求中没有必要的是 (   )

A.按照电路图连接电路的过程中，开关应该是断开的

B.每处接线都必须接牢

C.必须从电池的正极开始依次连接开关S,灯L1和L2，最后连到电池负极

D.连接完毕，对照电路图仔细检查电路，确认无误后再闭合开关

(2)在串联电路中开关的作用是___________________________________________.

(3)电流表正负接线柱接反会有什么现象_______________________________________.

答案

填空

12. 丝绸 负电荷
13. 串 并
14. 定向移动 正极 负极
15. 电荷 吸引轻小物体
16. 电流表 串联 正 负 量程 用电器
17. 相等 等于 之和

作图题答案

   18  19

实验

20（1）量程选错（2）把量程换成0-3A

（3）

21（1）C

（2）保护电路，控制电路的通路和断路

（3）指针反方向偏转
