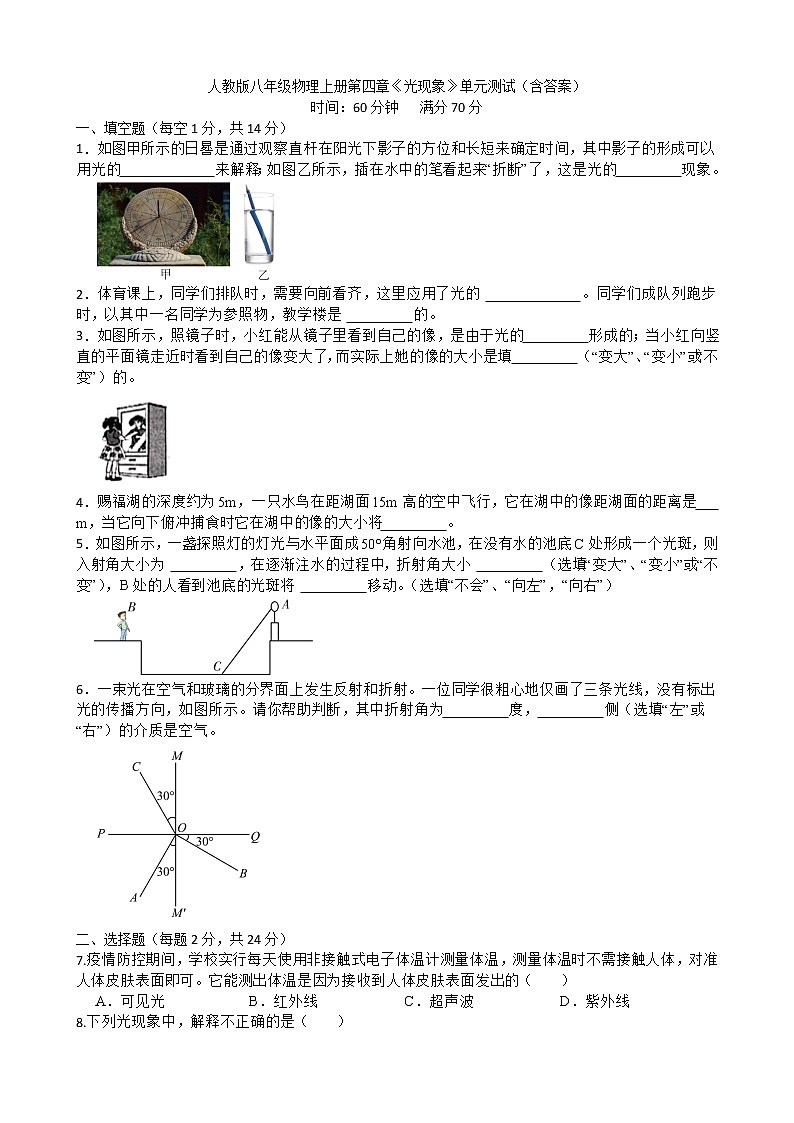

人教版八年级物理上册第四章《光现象》单元测试（含答案）

时间：60分钟   满分70分

一、填空题（每空1分，共14分）

1．如图甲所示的日晷是通过观察直杆在阳光下影子的方位和长短来确定时间，其中影子的形成可以用光的　         　来解释；如图乙所示，插在水中的笔看起来“折断”了，这是光的　     　现象。

2．体育课上，同学们排队时，需要向前看齐，这里应用了光的 　         　。同学们成队列跑步时，以其中一名同学为参照物，教学楼是 　     　的。

3．如图所示，照镜子时，小红能从镜子里看到自己的像，是由于光的　     　形成的；当小红向竖直的平面镜走近时看到自己的像变大了，而实际上她的像的大小是填　     　（“变大”、“变小”或“不变”）的。

4．赐福湖的深度约为5m，一只水鸟在距湖面15m高的空中飞行，它在湖中的像距湖面的距离是　     　m，当它向下俯冲捕食时它在湖中的像的大小将　     　。

5．如图所示，一盏探照灯的灯光与水平面成50°角射向水池，在没有水的池底C处形成一个光斑，则入射角大小为 　     　，在逐渐注水的过程中，折射角大小 　     　（选填“变大”、“变小”或“不变”），B处的人看到池底的光斑将 　     　移动。（选填“不会”、“向左”，“向右”）

6．一束光在空气和玻璃的分界面上发生反射和折射。一位同学很粗心地仅画了三条光线，没有标出光的传播方向，如图所示。请你帮助判断，其中折射角为　     　度，　     　侧（选填“左”或“右”）的介质是空气。

二、选择题（每题2分，共24分）

7.疫情防控期间，学校实行每天使用非接触式电子体温计测量体温，测量体温时不需接触人体，对准人体皮肤表面即可。它能测出体温是因为接收到人体皮肤表面发出的（　　）

A．可见光 B．红外线 C．超声波 D．紫外线

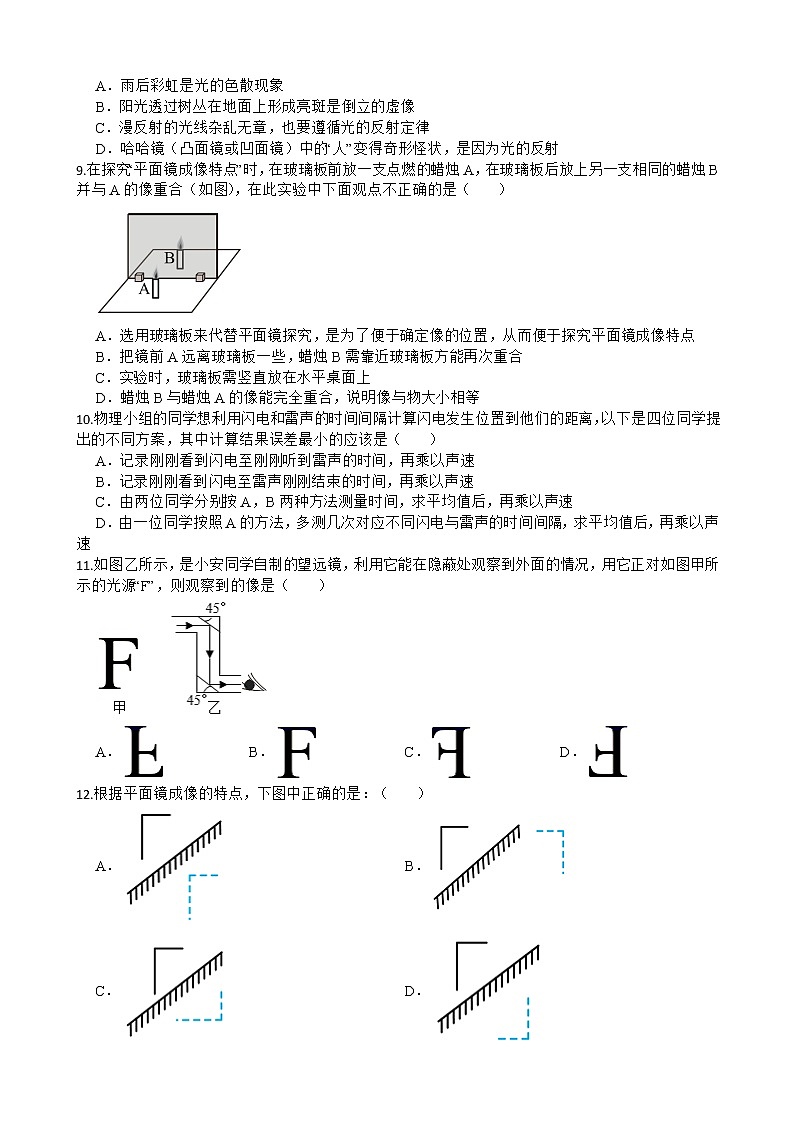

8.下列光现象中，解释不正确的是（　　）

A．雨后彩虹是光的色散现象

B．阳光透过树丛在地面上形成亮斑是倒立的虚像

C．漫反射的光线杂乱无章，也要遵循光的反射定律

D．哈哈镜（凸面镜或凹面镜）中的“人”变得奇形怪状，是因为光的反射

9.在探究“平面镜成像特点”时，在玻璃板前放一支点燃的蜡烛A，在玻璃板后放上另一支相同的蜡烛B并与A的像重合（如图），在此实验中下面观点不正确的是（　　）

A．选用玻璃板来代替平面镜探究，是为了便于确定像的位置，从而便于探究平面镜成像特点

B．把镜前A远离玻璃板一些，蜡烛B需靠近玻璃板方能再次重合

C．实验时，玻璃板需竖直放在水平桌面上

D．蜡烛B与蜡烛A的像能完全重合，说明像与物大小相等

10.物理小组的同学想利用闪电和雷声的时间间隔计算闪电发生位置到他们的距离，以下是四位同学提出的不同方案，其中计算结果误差最小的应该是（　　）

A．记录刚刚看到闪电至刚刚听到雷声的时间，再乘以声速

B．记录刚刚看到闪电至雷声刚刚结束的时间，再乘以声速

C．由两位同学分别按A，B两种方法测量时间，求平均值后，再乘以声速

D．由一位同学按照A的方法，多测几次对应不同闪电与雷声的时间间隔，求平均值后，再乘以声速

11.如图乙所示，是小安同学自制的望远镜，利用它能在隐蔽处观察到外面的情况，用它正对如图甲所示的光源“F”，则观察到的像是（　　）

A． B． C． D．

12.根据平面镜成像的特点，下图中正确的是：（　　）

A． B．

C． D．

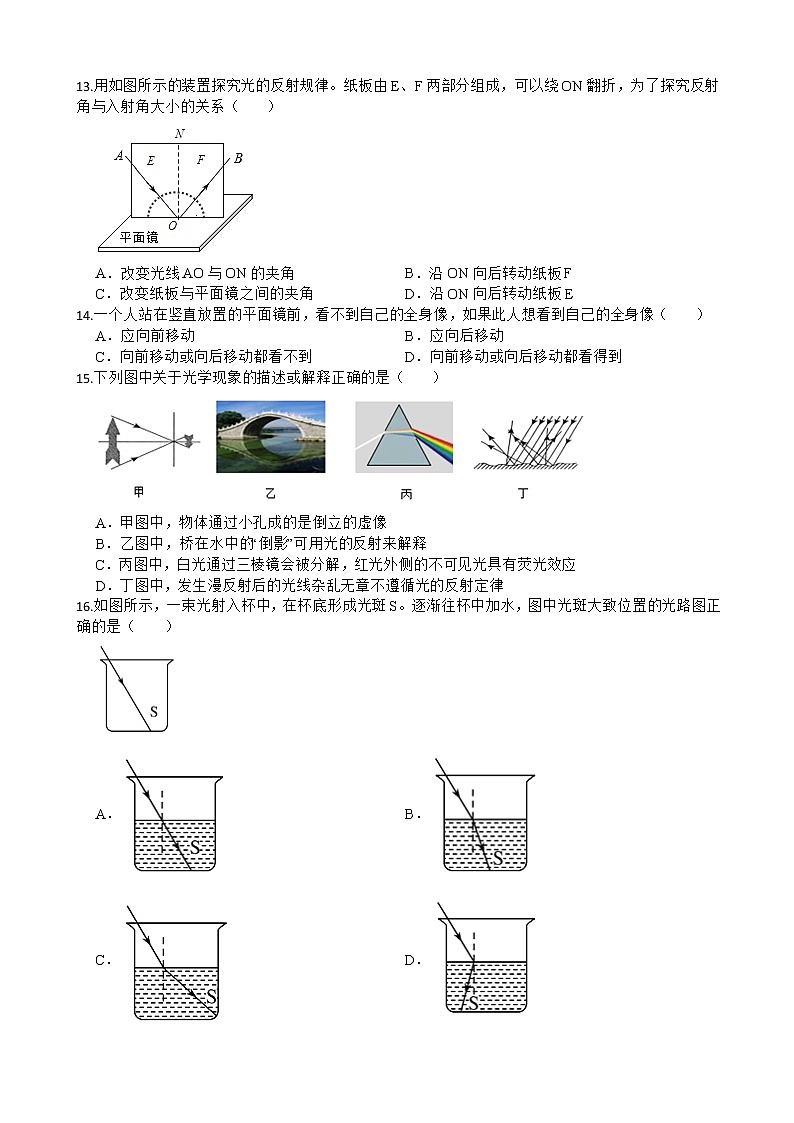

13.用如图所示的装置探究光的反射规律。纸板由E、F两部分组成，可以绕ON翻折，为了探究反射角与入射角大小的关系（　　）

A．改变光线AO与ON的夹角 B．沿ON向后转动纸板F

C．改变纸板与平面镜之间的夹角 D．沿ON向后转动纸板E

14.一个人站在竖直放置的平面镜前，看不到自己的全身像，如果此人想看到自己的全身像（　　）

A．应向前移动 B．应向后移动

C．向前移动或向后移动都看不到 D．向前移动或向后移动都看得到

15.下列图中关于光学现象的描述或解释正确的是（　　）

A．甲图中，物体通过小孔成的是倒立的虚像

B．乙图中，桥在水中的“倒影”可用光的反射来解释

C．丙图中，白光通过三棱镜会被分解，红光外侧的不可见光具有荧光效应

D．丁图中，发生漫反射后的光线杂乱无章不遵循光的反射定律

16.如图所示，一束光射入杯中，在杯底形成光斑S。逐渐往杯中加水，图中光斑大致位置的光路图正确的是（　　）

A． B．

C． D．

17.如图所示玻璃缸底部C处有一个雨花石（C点未画出），人眼在A点看到雨花石在B点，要使从A点射出的一束激光照到缸底石上，激光应射向（　　）

A．B点 B．B点右方 C．B点上方 D．B点下方

18.荆州古城东门城墙上的灯光秀，节假日把古城装扮的十分靓丽和壮观，下列说法错误的是（　　）

A．古城墙上正在发光的LED灯带是光源

B．古城墙在水中的“倒影”是由于光的反射形成的正立的虚像

C．在岸边看到护城河水感觉比实际的浅，是由于光从空气射入水中发生折射形成的

D．潜入水中观看岸上的树木比它的实际高度要高

三、作图题（每题3分，共12分）

19.如图是小猫和小聪能够通过平面镜互相看到对方，请在图中用光学作图法画出平面镜，并且画出箭头表示小猫看到小聪的光路。

20.在图中画出从水中斜射入空气的大致入射光线，并标出折射角的度数。

21.请画出下图的反射光线，并标出反射角大小.

22.如图所示，S是发光点，S′是S在平面镜中的像，L是射向平面镜的一条入射光线，在图中画出平面镜的位置和L的反射光线。

四、实验探究题（每空1分，共20分）

23.在探究小孔成像的实验中，小明选用一个空的易拉罐，在其底部中央开一个小圆孔，并将其顶部剪去，蒙上一层半透明薄膜。将点燃的蜡烛按图甲所示的位置放置在小孔的前方：

（1）为让实验效果更明显，应该在　     　（选填“明亮”或“黑暗”）的环境中进行实验。

（2）实验中，小明利用此装置可以看到烛焰在半透明膜上成的是　     　（选填“正立”或“倒立”）的像，此成像的原理是　             　。

（3）小明增大蜡烛与小孔之间的距离，在半透明膜上成的像　     　（选填“变大”、“变小”或“不变”）。

（4）小明家的天花板上有一盏顶灯如图乙，有一天，小明观察到如图丙所示的情形，灯正下方的塑料框子上有十个正方形孔的隔板下方，出现了十个圆环形的亮斑。这些亮斑是　     　（选填“隔板的影子”、“孔的像”、“灯的影子”或“灯的像”）。

14.如图所示是小明用易拉罐制成的简易针孔照相机：

（1）使用针孔照相机时，圆筒上应使用　     　（选填“透明”、“不透明”或“半透明”）塑料膜制成光屏。

（2）小明从实验室借来用发光二极管制成的“F”字样光源，如图甲所示，将“F”字样光源、简易针孔照相机按图乙所示位置放好，小明观察到塑料膜上所成的像是图丙中的　     　（填序号），这个像是　     　（选填“实像”或“虚像”），此成像的原理是　             　。

（3）保持“F”字样光源的位置不变，将易拉罐靠近发光的“F”小明观察到塑料膜上所成的像的会　     　（选填“变大”、“变小”或“不变”）。

（4）当“F”字样光源顺时针旋转，小明观察到塑料膜上所成的像会　     　（选填“顺”或“逆”）时针旋转。

（5）小华在实验中在易拉罐的底部扎了两个小孔，则在半透明膜上可以观察到的“F”像有　     　（选填“—”或“二”）个。

25.小花同学利用图甲装置探究“平面镜成像的特点”。A是点燃的蜡烛，B是与A完全相同但未点燃的蜡烛。

（1）为了观察到蜡烛清晰的像，该实验应在亮度　     　（选填“较亮”或“较暗”）的环境中进行；

（2）实验中选用两支相同的蜡烛是为了比较像与物的　     　关系。为保证实验效果，应选择较　     　（选填“厚”或“薄”）的玻璃板代替平面镜做实验，目的是为了便于确定　         　；

（3）实验时，他应该在玻璃板　     　（选填“前”或“后”）观察蜡烛的像；

（4）实验过程中将蜡烛靠近玻璃板一些，像的大小将　     　（选填“变大”、“变小”或“不变”）；

（5）若将玻璃板向左倾斜，如图乙所示，观察到蜡烛A的像大致位置在图中的　     　（选填“①”或“②”）处；

（6）若想验证平面镜所成的像是虚像，请你写出将如何操作。　

答案

1.直线传播；折射

2.直线传播；运动

3.反射；不变

4.15；不变

5.40°；不变；向右

6.30；左

7.B8.B9.B10.A11.B12.C13.A14.C15.B16.B17.A18.C

19.解：如图所示：

20.解：如图所示：

21.

22.解：如图所示：

23.（1）黑暗  （2）倒立；光的直线传播  （3）变小  （4）灯的像

24.（1）半透明  （2）②；实像；光沿直线传播  （3）变大 （4）顺  （5）二

25.（1）较暗  （2）大小；薄；像的位置 （3）前 （4）不变 （5）②

（6）光屏能够承接实像，光屏不能承接虚像，要想验证平面镜所成的像是实像还是虚像，可以在蜡烛B所在位置放置一个光屏，在光屏上无法观察到蜡烛A的像，表明像是虚像。
