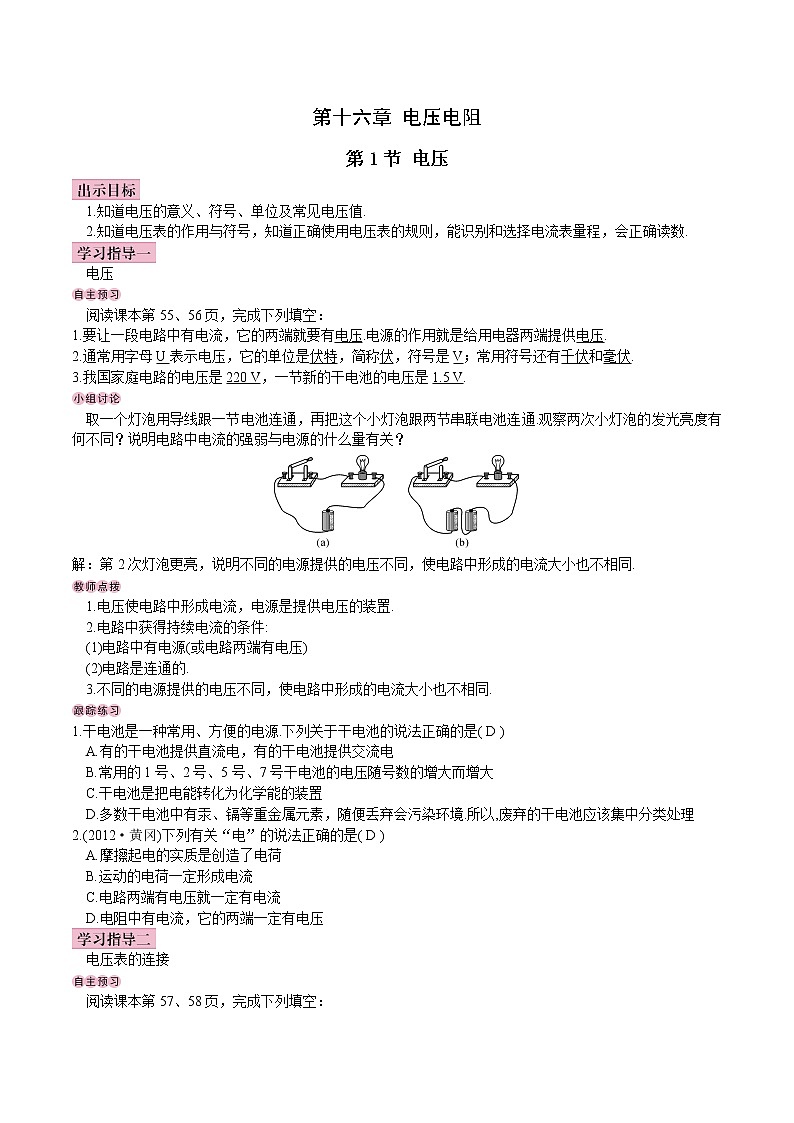

第十六章 电压电阻

第1节 电压

1.知道电压的意义、符号、单位及常见电压值.

2.知道电压表的作用与符号，知道正确使用电压表的规则，能识别和选择电流表量程，会正确读数.

电压

阅读课本第55、56页，完成下列填空：

1.要让一段电路中有电流，它的两端就要有电压.电源的作用就是给用电器两端提供电压.

2.通常用字母U表示电压，它的单位是伏特，简称伏，符号是V；常用符号还有千伏和毫伏.

3.我国家庭电路的电压是220 V，一节新的干电池的电压是1.5 V.

取一个灯泡用导线跟一节电池连通，再把这个小灯泡跟两节串联电池连通.观察两次小灯泡的发光亮度有何不同？说明电路中电流的强弱与电源的什么量有关？

解：第2次灯泡更亮，说明不同的电源提供的电压不同，使电路中形成的电流大小也不相同.

1.电压使电路中形成电流，电源是提供电压的装置.

2.电路中获得持续电流的条件:

(1)电路中有电源(或电路两端有电压)

(2)电路是连通的.

3.不同的电源提供的电压不同，使电路中形成的电流大小也不相同.

1.干电池是一种常用、方便的电源.下列关于干电池的说法正确的是( D )

A.有的干电池提供直流电，有的干电池提供交流电

B.常用的1号、2号、5号、7号干电池的电压随号数的增大而增大

C.干电池是把电能转化为化学能的装置

D.多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境.所以,废弃的干电池应该集中分类处理

2.(2012·黄冈)下列有关“电”的说法正确的是( D )

A.摩擦起电的实质是创造了电荷

B.运动的电荷一定形成电流

C.电路两端有电压就一定有电流

D.电阻中有电流，它的两端一定有电压

电压表的连接

阅读课本第57、58页，完成下列填空：

测量电路中电压的仪表叫电压表，要测量电路中的电压，必须使它跟这部分电路并联连接，并使电流从正接线柱流入，从负接线柱流出，还要注意被测电压不能超过它的量程.

观察如图所示的电压表的外形，它有V字标记，表盘上有两种刻度，“表座”上有3个接线柱，一个是“-”接线柱，两个正接线柱(3、15)，“表头”表盘的示数分别是：(1)0~1~2~3，(2)0~5~10~15，表的正中央有一个调节旋钮.

然后阅读课本上电压表的三个使用特点及图16.1-4，回答下列几个问题：

(1)电压表应该怎样跟被测用电器连接？

(2)电压表的“＋”“-”接线柱应该摆在什么位置？

(3)电压表能否直接接到电源的两极？

解：(1)与被测用电器并联；(2)“＋”接线柱与电源的正极方向相连，“-”接线柱与电池的负极方向相连；(3)可以.

1.在将电压表连入电路的时候，要同时注意接线柱的连接及量程的选择，不可顾此失彼，更不能将电压表与用电器串联，可将电压表直接接到电源两极上.

2.电压表量程的选择顺序是：

(1)估计被测电路中电压的大小；

(2)在不能估计的情况下，拿电路中的开关试触大量程接线柱；

(3)如果被测电压超过小量程，则选择较大量程，如果在较小量程内则使用较小量程.选择较小量程是为了减小误差.

1.(2012·南昌)请完成下表中两电表正确使用的异同点：

2.(2012·福州)果汁也能做电池.先向杯中倒入芭乐汁，再把分别接有导线的铜棒和铝棒插入芭乐汁中，作为电池的正负极，如图所示，一个芭乐电池就做成了.那么芭乐电池的正极是铜棒还是铝棒呢？给你电流表、电压表、低压发光二极管、开关各一个，导线若干，请选择其中合适的器材设计一个实验方案进行探究.(也可画图辅助说明)

解：将芭乐电池的铝棒用导线和电流表的负接线柱连接，然后用与铜棒连接的导线跟电流表的正接线柱试触，如果电流表指针正向偏转，说明铜棒是电池的正极；若电流表反向偏转，铝棒是电池的正极.

电压表的读数

阅读课本第57、58、59页，完成下列填空：

(1)实验室里常用电压表有3个接线柱2个量程.

(2)大量程为0~15 V，分度值为0.5 V；小量程为0~5 V，分度值为0.1 V.

(3)读数时，先明确电压表的量程，再确定电流表的分度值，最后看表针向右总共偏了多少小格，就能知道电压的多少.

如图所示的电压表用的接线柱被一片厚布盖着，不知道用了哪两个接线柱与电路连接，我们都知道，电流表的指针向右偏得越多，表示电流越大，但是如图所示的电压到底是多大呢？

思考下列问题：

(1)图中的电压表读数可能有几个？为什么会出现这种情况？

(2)图中电压表有几个量程？它们对应的分度值是多少？二者有什么关系？

解：(1)2个，因为电压表所选的量程没有确定；(2)2个，0.1 V和0.5 V，大量程的分度值是小量程分度值的5倍.

1.电压表读数时，不要求估读，表针的位置离哪条刻度线近，就按那条刻度线进行读数.

2.某一电压值用大小量程均可测量时，应选用小量程.因为若使用大量程，电压表指针偏转幅度较小，读数不精确.

1.事先不能估测出电压大小，一般先试用大量程试触,如电压表的示数在小量程范围内，则改用小量程.

2.(2012·广东)如图的电压表，若选0~3 V的量程，读数为2.6V；      若选0~15 V的量程，读数为13V.

教学至此，敬请使用学案当堂训练部分.
