人教版九年级全册第3节 电阻的测量教案

这是一份人教版九年级全册第3节 电阻的测量教案，共5页。教案主要包含了合作复习，新课引入，合作交流，分层训练等内容，欢迎下载使用。

1.能够应用欧姆定律学习一种测量电阻的方法。
2.进一步掌握电压表、电流表的使用方法及规则。
3.通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法。
学习重点：利用电流表、电压表测小灯泡的电阻。
学习难点：分析实验数据、发现规律，加深对电阻概念的正确理解。
学习过程
一、合作复习
1．电流表和电压表的使用方法各是什么？及其注意事项。
2．在连接电路时，滑动变阻器的滑片应处于__________处，它的作用是________________。3.决定电阻大小的因素是_____________、____________、______________和____________。
4.欧姆定律的内容是什么？公式是__________及推导公式_____________、_____________。
5.某电阻两端的电压为3 V，通过的电流为0.3 A，则这个电阻的阻值是_____。
二、新课引入
到现在为止，我们学了哪些电学上的物理量？哪些物理量可能直接测量，哪些物理量我们还不能直接测量？ 那我们有没有办法来测量电阻？你的依据是什么？
三、合作交流
（一）测量小灯泡电阻的原理、器材、电路图
思考后讨论：根据上节课所学的知识，你能不能设计一个实验测量小灯泡的电阻。
方案设计：据欧姆定律公式可推导出求电阻的公式是____________。由此可知，求电阻就要知道待测电阻两端 ____________、通过电阻的______________。
1.实验原理：_________________________
2.实验电路：（请画出电路图）

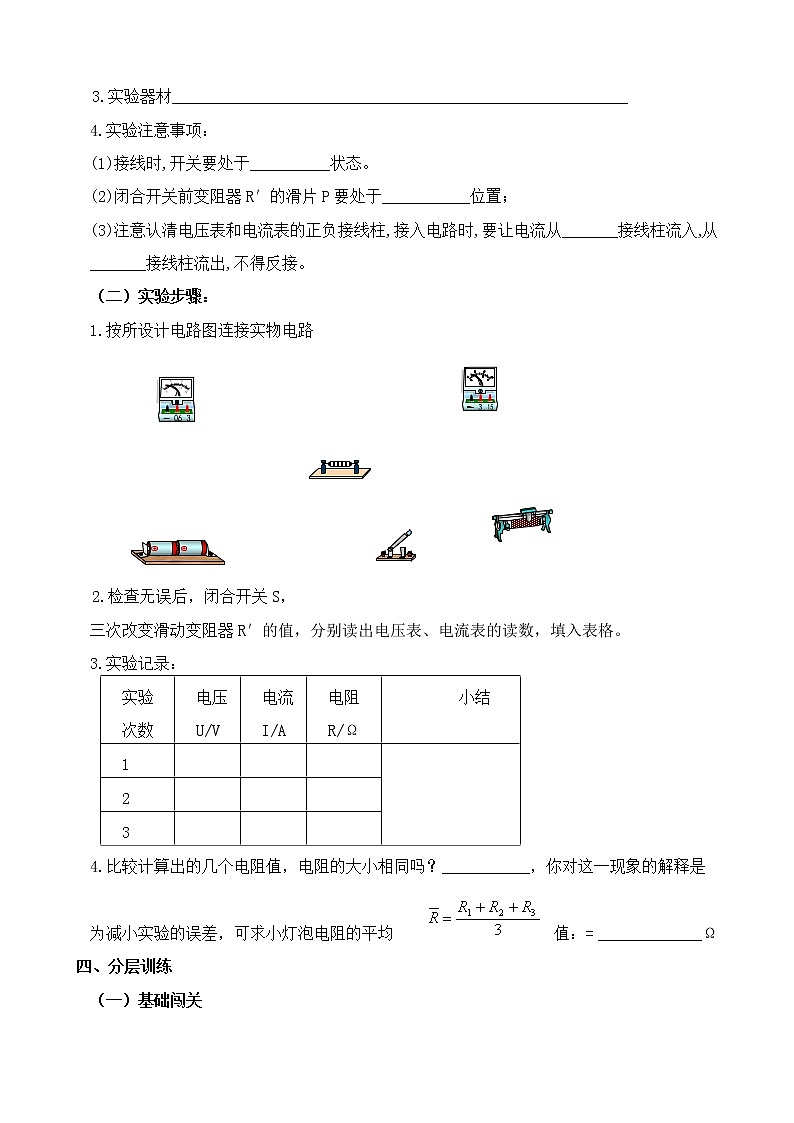

3.实验器材_________________________________________________________
4.实验注意事项：
(1)接线时,开关要处于__________状态。
(2)闭合开关前变阻器R′的滑片P要处于___________位置；
(3)注意认清电压表和电流表的正负接线柱,接入电路时,要让电流从_______接线柱流入,从_______接线柱流出,不得反接。
（二）实验步骤：
1.按所设计电路图连接实物电路
2.检查无误后，闭合开关S，
三次改变滑动变阻器R′的值，分别读出电压表、电流表的读数，填入表格。
3.实验记录：
4.比较计算出的几个电阻值，电阻的大小相同吗？___________，你对这一现象的解释是

为减小实验的误差，可求小灯泡电阻的平均值：= _____________Ω
四、分层训练
（一）基础闯关
1.用伏安法测电阻时，测得电阻两端的电压为3V，通过它的电流为0.2A,则它的电阻是_______，如果加在它两端的电压是4.5V时，则通过它的电流应是_______,它的电阻是_____，如果它两端的电压时0V时，则通过它的电流是______,电阻是_______。
2.用____________和____________测电阻的方法叫_______法，其原理是_____________。
3.用伏安法测灯泡电阻实验中，滑动变阻器所起作用是____________________，改变被测导体中的电流和两端电压三次是为_____________________________________。
4.在图所示的电路中，有可能造成电源和电流表都损坏的是( )
A B C D

5.小明做用伏安法测量小灯泡电阻的实验，小灯泡的额定电压为2.5V，已经连接如下图所示电路。
（1）同组的小琴又给他补接了两根导线使电路完整，请你将这两根导线画出来。
（2）连接电路时，应将开关__________，经检查电路连接无误，闭合开关之前，应将滑片
滑到滑动变阻器的_________端（填“A”或“B”），目的是为了保护电路元件安全。
（3）闭合开关S后发现电压表有示数，而电流表无示数，可能是以下原因的________造成的（填代号）。
A.灯泡L短路 B.灯泡L断路
C.滑动变阻器某处开路 D.开关S接触不良
故障排除后小明利用上面的电路测小灯泡的电阻，已经记录三组数据如下表，请你将表中的空白，格帮小明补上。
（5）小明处理完数据后发现，三次测得的灯丝电阻相差较大，与其他同学交流也是同样的情况，你认为出现这种结果的原因是________________________
（二）中考连接
1.(2012·白银)小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为______，电流表的示数为_________，电阻R的阻值为__________.
2.(2012·绵阳)如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是( )
A.闭合开关前，应将滑动变阻器的滑片滑到最左端
B.实验过程中两电表都有可能需要换接较小的量程
C.所测小灯泡的电阻可能随电压表的示数的不同而不同
D.在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮
3.(来宾中考)用如图甲的电路测量定值电阻R的阻值．
(1)测量电阻的实验原理是________．
(2)按图甲电路，将图乙中的滑动变阻器正确连入电路．
(3)连接电路时，开关必须______，正确连接电路后，闭合开关前，滑动变阻器的阻值应处于______值．
(4)闭合开关，将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会________，当滑片P滑到某一位置时，电流表的示数为0.5 A，电压表的示数如图丙．由此可知被测电阻的阻值R＝______Ω.
(5)该同学完成一次试验后，为确保测量结果的准确性，接下来的操作是______．
A．换用阻值不同的电阻再进行几次测量 B．调节滑动变阻器的滑片P到不同位置再进行
4．(台州中考)为完成“测定小灯泡正常发光时电阻”的实验，小柯同学选取了相应器材，小灯泡上标有“2.5 V”字样．
(1)如图甲电路无法正常完成实验，有一处导线连接错误，错误导线是______(填“①”或“②”)．
(2)改正电路后，小柯调节滑动变阻器使小灯泡正常发光，此时电流表的示数如图乙，则小灯泡正常发光时的电阻是______欧姆．实验次数
电压U/V
电流I/A
电阻R/Ω
小结
1
2
3
实验次数
1
2
3
电压/V
2.5
2.0
1.5
电流/A
0.3
0.27
0.23
电阻/Ω
7.4
6.5
灯泡亮度
亮
较亮
暗
