高中物理人教版 (2019)选择性必修 第二册3 变压器复习练习题

这是一份高中物理人教版 (2019)选择性必修 第二册3 变压器复习练习题，共5页。试卷主要包含了单选题，多选题等内容，欢迎下载使用。

1．(2020·河南郑州检测)如图甲所示电路中,L1、L2、L3为三只标有“6 V 3 W”的灯泡,变压器为理想变压器.各电表均为理想电表.当ab端接如图乙所示的交变电压时,三只灯泡均正常发光.下列说法正确的是( )
甲
乙
A.变压器原副线圈的匝数比为1∶2
B.副线圈两端输出的交流电频率为50 Hz
C.电流表的示数为0.5 A
D.电压表的示数为18 V

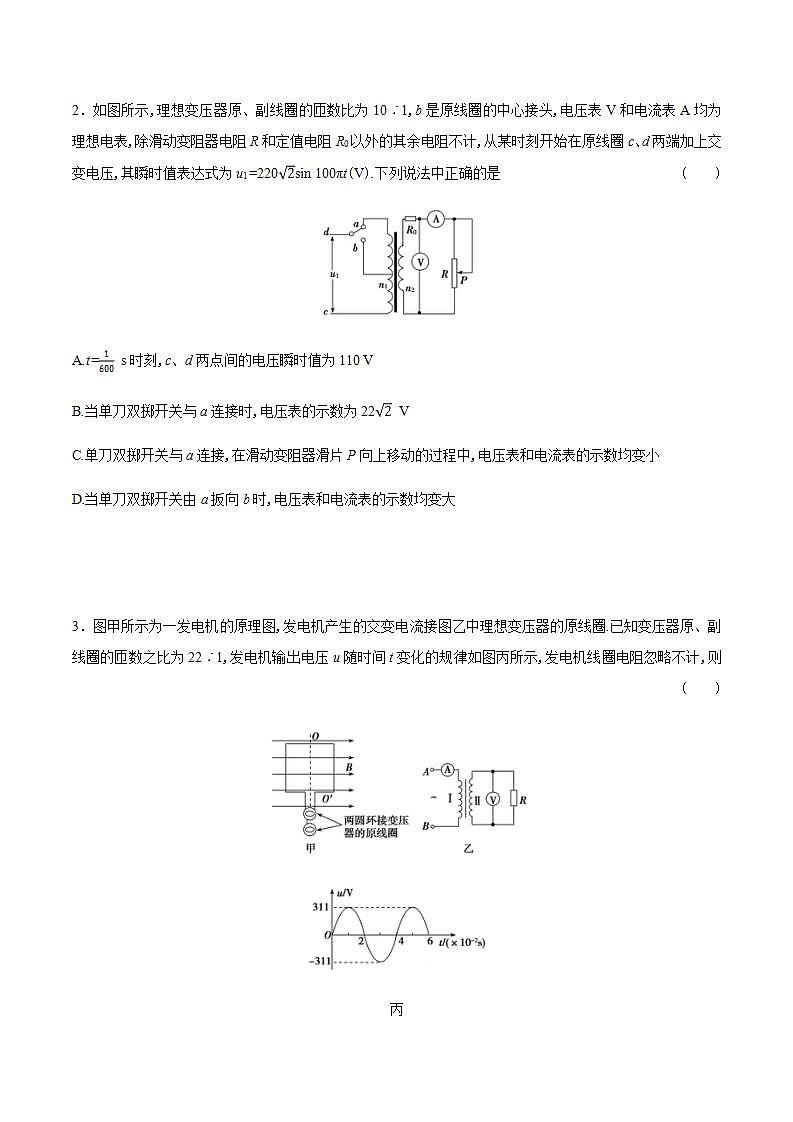

2．如图所示,理想变压器原、副线圈的匝数比为10∶1,b是原线圈的中心接头,电压表V和电流表A均为理想电表,除滑动变阻器电阻R和定值电阻R0以外的其余电阻不计,从某时刻开始在原线圈c、d两端加上交变电压,其瞬时值表达式为u1=2202sin 100πt(V).下列说法中正确的是( )
A.t=1600 s时刻,c、d两点间的电压瞬时值为110 V
B.当单刀双掷开关与a连接时,电压表的示数为222 V
C.单刀双掷开关与a连接,在滑动变阻器滑片P向上移动的过程中,电压表和电流表的示数均变小
D.当单刀双掷开关由a扳向b时,电压表和电流表的示数均变大
3．图甲所示为一发电机的原理图,发电机产生的交变电流接图乙中理想变压器的原线圈.已知变压器原、副线圈的匝数之比为22∶1,发电机输出电压u随时间t变化的规律如图丙所示,发电机线圈电阻忽略不计,则( )
丙
A.电阻两端电压的瞬时值表达式为u=10sin 50πt(V)
B.电压表示数为10 V
C.若仅使发电机线圈的转速增大一倍,则变压器副线圈输出电压的频率增大一倍,而电压表示数不变
D.若仅使电阻R增加,则电流表示数不变
4．(2020·沈阳模拟)如图甲所示,理想变压器原、副线圈的匝数比为5∶1,R1=R2=R3=10 Ω,C为电容器.已知通过R1的正弦交流电如图乙所示,则( )
甲 乙
A.副线圈输出的交流电的频率为10 Hz
B.原线圈输入电压的最大值为1002 V
C.电阻R3的电功率为20 W
D.通过R2的电流始终为零
二、多选题
5．(多选)如图所示,一台理想变压器的原、副线圈的匝数比为n1∶n2=40∶1,在副线圈两端接有“6 V 40 W”的电灯泡.若灯泡正常发光,则下列说法中正确的是( )
A.在原、副线圈中,通过每匝线圈的磁通量时时刻刻都相同
B.通过原、副线圈的交变电流的频率相同
C.变压器输入电压的最大值为240 V
D.变压器输入功率为40 W
6．(2020·湖北枣阳高三模拟)(多选)如图甲所示,理想变压器原线圈输入图乙所示的正弦交变电流,副线圈中的R0、R1为定值电阻,滑动变阻器的最大阻值为R,且R1甲
乙
A.t=0.01 s时,理想交流电压表V1的示数为零
B.滑动变阻器滑片从最下端向上滑动时,I1增大,U2减小
C.滑动变阻器滑片从最下端向上滑动时,ΔU2ΔI2不变
D.滑动变阻器滑片从最下端向上滑动时,I2U2减小
