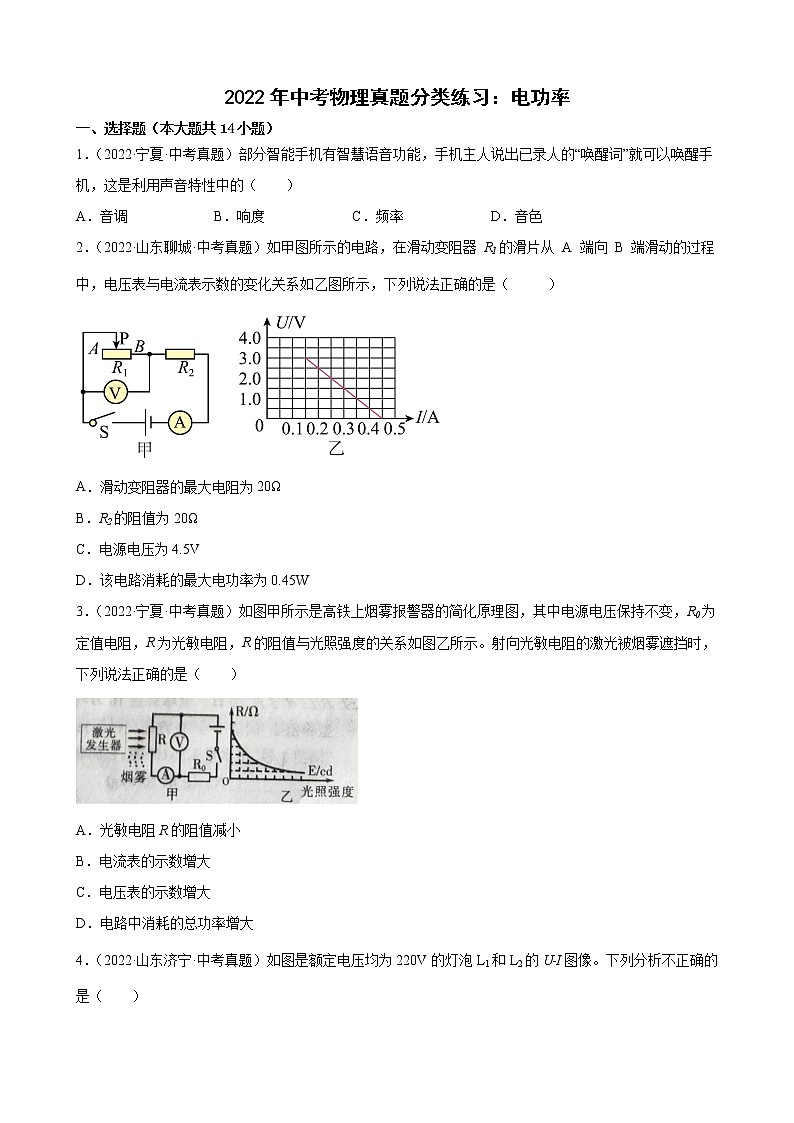

2022年中考物理真题分类练习：电功率

2022年中考物理真题分类练习：电功率

一、选择题（本大题共14小题）

1．（2022·宁夏·中考真题）部分智能手机有智慧语音功能，手机主人说出已录人的“唤醒词”就可以唤醒手机，这是利用声音特性中的（　　）

A．音调 B．响度 C．频率 D．音色

2．（2022·山东聊城·中考真题）如甲图所示的电路，在滑动变阻器 R1的滑片从 A 端向 B 端滑动的过程中，电压表与电流表示数的变化关系如乙图所示，下列说法正确的是（       ）

A．滑动变阻器的最大电阻为20Ω

B．R2的阻值为20Ω

C．电源电压为4.5V

D．该电路消耗的最大电功率为0.45W

3．（2022·宁夏·中考真题）如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时，下列说法正确的是（　　）

A．光敏电阻R的阻值减小

B．电流表的示数增大

C．电压表的示数增大

D．电路中消耗的总功率增大

4．（2022·山东济宁·中考真题）如图是额定电压均为220V的灯泡L1和L2的U﹣I图像。下列分析不正确的是（　　）

A．当L1两端的电压为100V时，其实际功率为20W

B．当通过L2的电流为0.45A时，其1min消耗的电能为4320J

C．将L1、L2串联，若L1两端的电压为40V，则L2的功率为8W

D．将L1、L2并联，若通过L2的电流为0.5A，则L1的功率为66W

5．（2022·湖北武汉·中考真题）某款家用电热取暖器有两个档位，它正常工作时，下列说法正确的是（　　）

A．取暖器的电热丝是由电阻率小、熔点高的材料制成

B．“高温”档一定比“低温”档产生的热量多

C．“高温”档一定比“低温”档的工作电阻大

D．连接电热丝的导线比电热丝的电阻小

6．（2022·山东临沂·中考真题）图甲所示电路，电源电压为4.5V，小灯泡的额定电压为2.5V。闭合开关后，将滑动变阻器的滑片从最右端向左移动到某一位置的过程中，两电表的示数关系如图乙所示。下列判断正确的是（　　）

A．小灯泡的额定功率为0.625W B．电路的最大总功率为1.2W

C．小灯泡的灯丝阻值越来越小 D．R的阻值变化范围为20Ω~8Ω

7．（2022·内蒙古呼和浩特·中考真题）下列电路图，对应分析正确的是（　　）

A．甲图中，电源电压保持不变，闭合开关，滑片P向右移动的过程中，电压表与电流表示数的比值不变

B．乙图中，电源电压保持不变，闭合开关，当滑片P向右移动时，整个电路消耗的总功率变大

C．丙图中，若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大

D．丁图中，闭合开关S，发现L1、L2均不亮且电压表有示数，则可能是由于L1断路造成

8．（2022·山东临沂·中考真题）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（　　）

A．电流表示数变小 B．电压表示数变小

C．灯泡的功率变大 D．电路总功率变大

9．（2022·四川遂宁·中考真题）夏季汛期来临，某科技小组设计了一个监测观音湖水位的装置。其原理如图甲，电路中电源电压保持不变，为定值电阻；R是竖直放置的长条形电阻片，浮子可带动金属滑杆AP在竖直方向上下移动，AP与R组成滑动变阻器（最大阻值），当电流表的示数达到某一数值时提醒监测员水位达到警戒值。R接入电路的阻值随水位的变化关系如图乙，电路工作时电压表与电流表变化关系如图丙。则下列说法正确的是（　　）

A．当水位升高时，电压表的示数变大

B．该电路的电源电压是6V

C．该电路工作时的最小总功率是0.3W

D．当水位达到警戒水位时，电流表的示数为0.2A

10．（2022·四川自贡·中考真题）小王随父母去自贡江姐故里进行红色研学之旅。需要提前给移动充电宝进行充电，充电宝容量为60000mA·h，充电电压为5V，充电时剩余电量为0，于是她关闭家中其它用电器，并观察到家里电能表如图所示，要给充电宝充满电，电能表的转盘将转过（　　）

A．120r B．200r C．300r D．1000r

11．（2022·四川资阳·中考真题）货车超限超载运输对公路交通安全危害极大，严查货车超限超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限超载检测站。如图所示，是某检测站的升降检测设备工作原理图。其中是定值电阻，起保护作用；是压敏电阻（阻值随压力增加而减小）。将S闭合后，以下说法正确的是（       ）

A．压力表实际是一个电流表

B．当升降机静止不动时，检测物越重压力表示数越大

C．压力表示数不变时升降机一定在做匀速直线运动

D．检测物被取走时电路消耗的总功率最大

12．（2022·江苏淮安·中考真题）如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）

A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω

C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W

13．（2022·辽宁沈阳·中考真题）定值电阻R1标有“10Ω   1A”字样，R2标有“15Ω   0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路安全的情况下，下列说法正确的是（　　）

A．R1、R2并联时，通过干路的最大电流为1.5A

B．R1、R2并联时，R2的最大功率为9W

C．R1、R2串联时，电源电压最大为19V

D．R1、R2串联时，R1的最大功率为10W

14．（2022·黑龙江齐齐哈尔·中考真题）如图所示电路，电源电压恒为6V，小灯泡L上标有“4.5V   0.3A”字样（忽略温度对灯丝电阻的影响），电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，滑动变阻器R规格为“30Ω   1A”。闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（　　）

A．小灯泡的最大电功率是1.35W

B．滑动变阻器连入电路的阻值变化范围是15Ω~30Ω

C．电压表的示数变化范围是2V~3V

D．该电路的最大总功率是1.2W

二、填空题（本大题共6小题）

15．（2022·山东济宁·中考真题）小明家新购置了一个额定功率为3200W的电热水龙头。经过测试，正常工作时进水温度为20℃，出水温度为45℃，30s内的出水量为800mL，则这800mL水吸收的热量Q=______J，电热水龙头的加热效率η=______。[c水=4.2×103J/（kg·℃）]

16．（2022·湖北恩施·中考真题）某饮水机上标有“220V制热550W”的字样，发热部件正常工作时的功率为________W。饮水机加热一段时间，插座线会变热，这是电流通过导体时产生的________效应。

17．（2022·广西南宁·中考真题）灯泡L1、L2分别标有“12V   9.6W”和“12V   6W”的字样，通过L1、L2的电流随其电压变化的图像如图甲所示。若将L1、L2并联在12V的电路中，则电路消耗的总功率为__________W。若将L、L2与滑动变阻器R连接在如图乙所示的电路中，电源电压恒为24V，当开关S接1时，调节滑片，使滑动变阻器的电功率是L1的2倍，L1的电功率为P1；当开关S接2时，调节滑片，使滑动变阻器的电功率是L2的3倍，L2的电功率为P2，则 =__________

18．（2022·江苏扬州·中考真题）如图1所示，将阻值为R0=5Ω，R1=10Ω，R2=15Ω的3段电阻丝分别浸没在质量和初温均相同的煤油中，可以通过比较___________来比较电阻丝产生热量的多少。按图2连接电路，将S置于1，通电1分钟，A、B两温度计示数分别升高和，R1的功率为P1，则___________（选填“>”、“<”或“=”，下同）。断开S，待煤油温度降到初温，将S置于2，通电1分钟，A温度计示数升高，R2的功率为P2，则___________，P1___________ P2。

19．（2022·安徽合肥·中考真题）如图所示，电源电压保持不变，电阻、。闭合开关，则通电，电阻产生的热量为______。

20．（2022·云南昭通·中考真题）如图是今年“3·15”晚会上曝光的劣质导线，不良商家为了降低成本，将多芯铜导线的根数从国家标准的32根减为26根，导致导线横截面积减小。对于长度相等的标准导线和劣质导线，劣质导线的电阻___________（选填“较大”或“较小”），若在通有相同电流的情况下，相同时间内劣质导线产生的热量___________（选填“较多”或“较少”）。

三、实验题（本大题共2小题）

21．（2022·宁夏·中考真题）如图所示是“测量标有2.5V小灯泡电功率”的实验。

（1）图甲是某同学连接的部分电路，请你用笔画线代替导线将电路补充完整_________。

（2）电路连接完整后闭合开关，发现电流表和电压表都有较小的示数，灯泡不亮，调节滑片两表示数均不变，灯泡仍不亮。实验连接中的不当之处是______________。

（3）排除故障后，闭合开关，调节变阻器使小灯泡正常发光，此时电流表的示数如图乙所示，则通过小灯泡的电流是__________A，小灯泡的额定功率是________W。

（4）分析上表中数据。你可以得出什么结论_______？（一条即可）

22．（2022·黑龙江大庆·中考真题）在“测量小灯泡的电功率”实验中，电源电压为4.5V，小灯泡额定电压为2.5V，图甲是未连接完整的实验电路：

（1）连接实验电路的过程中，开关应__________；

（2）用笔画线代替导线，将图甲的实验电路连接完整（要求滑动变阻器的滑片P向B端移动时电流表的示数变大）__________；

（3）闭合开关后，小明发现小灯泡不发光，电流表示数几乎为零，电压表示数接近4.5V，则电路的故障可能是__________（填一种情况即可）：

（4）排除故障后，调节滑动变阻器的滑片，如图乙所示，电压表的示数为_____，为了测小灯泡的额定功率，应将滑片__________（选填“A”或“B”）端移动；

（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I-U图像，由图像可知，小灯泡的额定功率为__________W；

（6）由图丙可知小灯泡正常发光时的电阻是__________Ω，小灯泡的电阻是变化的，原因是灯丝电阻受__________的影响。

四、计算题（本大题共6小题）

23．（2022·广西南宁·中考真题）善于观察的小明发现，家中的即热式水龙头使用时冬季水温偏低，夏季水温偏高，还发现水龙头标有“220V；2200W”。于是他增加两个相同的发热电阻R、两个指示灯（电阻不计）设计了如图所示的电路进行改进，其中为改进前水龙头发热电阻。开关可以只与c相连或同时与a、b相连，使其具有两挡工作状态，且冬季与夏季水龙头工作的总电流之比为4∶1。求：

（1）电阻的阻值；

（2）改进前，若水龙头的热效率为90%，正常加热100s提供的热量；

（3）改进后，冬季使用时水龙头工作的总电功率。

24．（2022·广西梧州·中考真题）如图所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为10Ω。

（1）闭合开关S，电流表示数是多少？

（2）在图中，把一定值电阻R2并联在R1两端，并联后电路的总功率增加了1.8W，通电10min电阻R2产生的热量是多少？

（3）将一滑动变阻器R3以某种连接方式连入图中的电路后，在R3两端再接入另一电压表，多次移动滑片并记录每次各电表的示数，如表所示，根据表中数据分析并计算每次移动滑片时，变阻器连入电路的阻值变化量与的比值。

25．（2022·广西河池·中考真题）如图所示是太阳能LED路灯，白天有日照时，电池板将太阳能转化为电能并储存在锂电池中，晚上锂电池给LED路灯系统供电提供照明，已知：太阳能电池板输出参数为“20V 5A”，有效面积为0.5m2；正常日照时，太阳每秒辐射到每平方米电池板上的能量为0.8×103J（即为0.8×103W/m2）。

（1）若每天正常日照8h，锂电池一天可以储存多少电能？

（2）该太阳能电池板的光电转换效率为多少？

（3）若路灯每晚从20：00持续工作到凌晨5：00，为了节能，LED路灯系统安装雷达感应装置，20：00至24：00人群活动密集时功率为20W，24：00至凌晨5：00夜深人静时功率为4W，已知锂电池最多能储存3.24×106J的电能，则允满电可以提供LED路灯系统在阴雨天（无日照）持续工作多少个晚上？

26．（2022·山东德州·中考真题）图为我国“奋斗者”号载人潜水器，它于2020年11月10日在马里亚纳海沟成功坐底10909m，创造了中国载人深潜新纪录。已知潜水器搭载的固态锂电池能量密度是，它在深海作业的平均功率是8000W，完成作业后，通过抛卸舱外的两块压载铁可实现无动力状态下匀速上浮。若潜水器抛卸压载铁前的总质量为25t，抛卸的两块压载铁总质量为1t。（潜水器在海水中上浮时不计海水对它的阻力，，g取）

（1）潜水器下潜至10000m时，海水对其产生的压强；

（2）潜水器下潜至10000m时，海水对面积为的观测窗产生的压力；

（3）潜水器在抛卸两块压载铁后，匀速上浮过程中排开海水的体积；

（4）的固态锂电池可以让潜水器在深海作业多少小时。

27．（2022·吉林长春·中考真题）用电水壶将质量为1.25kg，初温为20℃的水加热至100℃，整个过程电水壶的加热效率为84%。[水的比热容：c=4.2×103J/（kg·℃）]求：

（1）水吸收的热量。

（2）电水壶消耗的电能。

28．（2022·辽宁沈阳·中考真题）图甲是某款具有加热和保温双重功能的暖奶器的简化电路图，其加热效率为80%。图乙是暖奶器某次工作时电流随时间变化的图像。[最适合宝宝饮用的牛奶温度是40°C，c牛奶=4.0×103J/(kg·°C)]求：

（1）电阻R2的阻值是多少；

（2）加热过程电路消耗的电能是多少；这些电能可将多少千克牛奶从20°C加热到40°C。

参考答案：

1．D

2．AC

3．C

4．C

5．D

6．A

7．ACD

8．D

9．D

10．C

11．B

12．D

13．A

14．BCD

15．     8.4×104     87.5%

16．     550     热

17．     15.6

18．     温度计示数升高的多少     <     >     >

19．10

20．     较大     较多

21．          滑动变阻器接在了下面两个接线柱上了     0.32     0.80     小灯泡的亮度由小灯泡的实际功率决定

22．     断开          小灯泡断路     1.8     B     0.75     8.3     温度

23．（1）22Ω；（2）1.98×105J；（3）4400W

24．（1）0.6A；（2）1080J；（3）6:1

25．（1）；（2）25%；（3）9

26．（1）1×108Pa；（2）3×106N；（3）24m3；（4）6.25h

27．（1）；（2）

28．（1）275Ω；（2）3.96×104J，0.496kg
