备战2022年中考物理真题分类练习电功率
展开
这是一份备战2022年中考物理真题分类练习电功率，共49页。试卷主要包含了 10 等内容，欢迎下载使用。

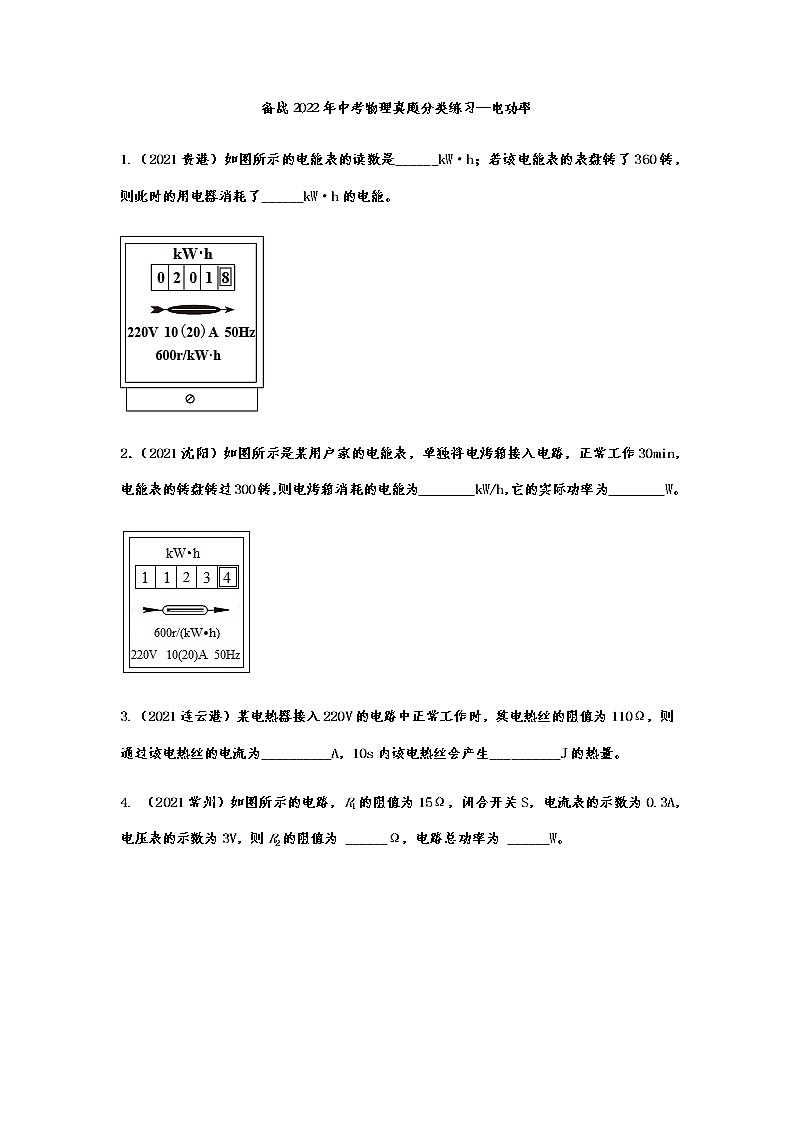

备战2022年中考物理真题分类练习—电功率
1.（2021贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
2．（2021沈阳）如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为 kW/h，它的实际功率为 W。
3.（2021连云港）某电热器接入220V的电路中正常工作时，其电热丝的阻值为110Ω，则通过该电热丝的电流为__________A，10s内该电热丝会产生__________J的热量。

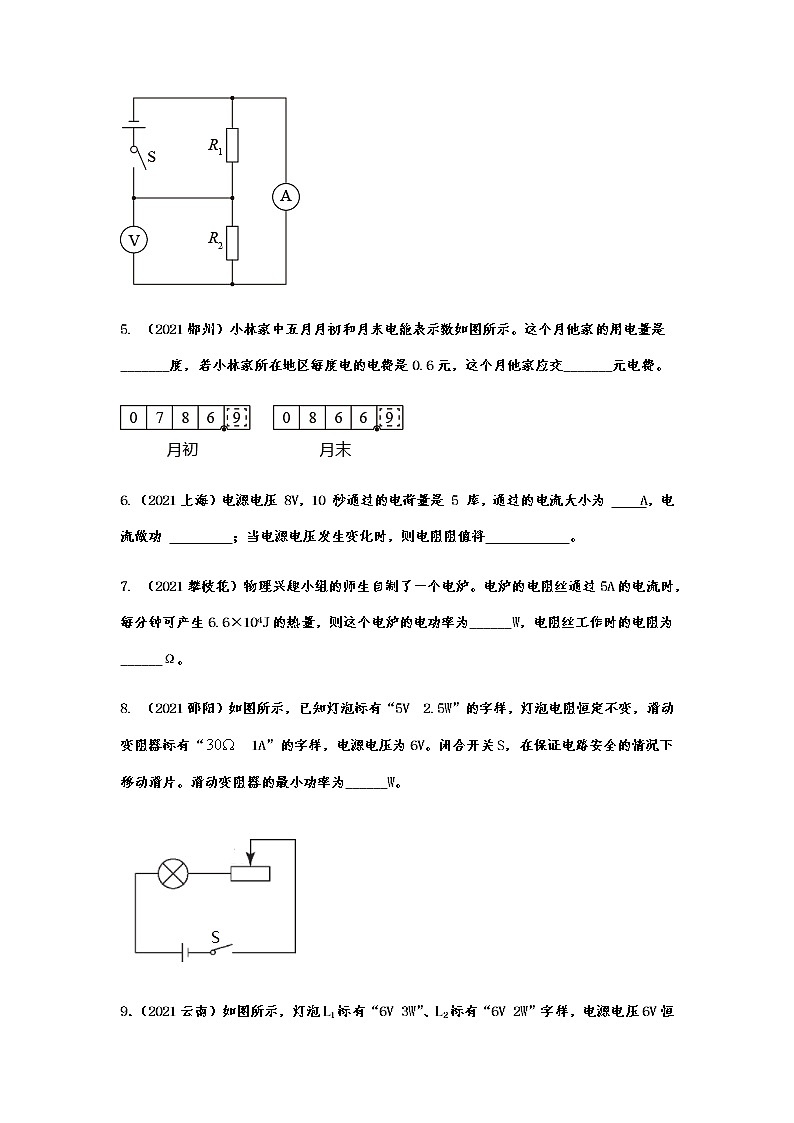

4. （2021常州）如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 ______Ω，电路总功率为 ______W。
5. （2021郴州）小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
6.（2021上海）电源电压 8V，10 秒通过的电荷量是 5 库，通过的电流大小为 A，电流做功 ；当电源电压发生变化时，则电阻阻值将 。
7. （2021攀枝花）物理兴趣小组的师生自制了一个电炉。电炉的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量，则这个电炉的电功率为______W，电阻丝工作时的电阻为______Ω。
8. （2021邵阳）如图所示，已知灯泡标有“5V 2.5W”的字样，灯泡电阻恒定不变，滑动变阻器标有“ 1A”的字样，电源电压为6V。闭合开关S，在保证电路安全的情况下移动滑片。滑动变阻器的最小功率为______W。

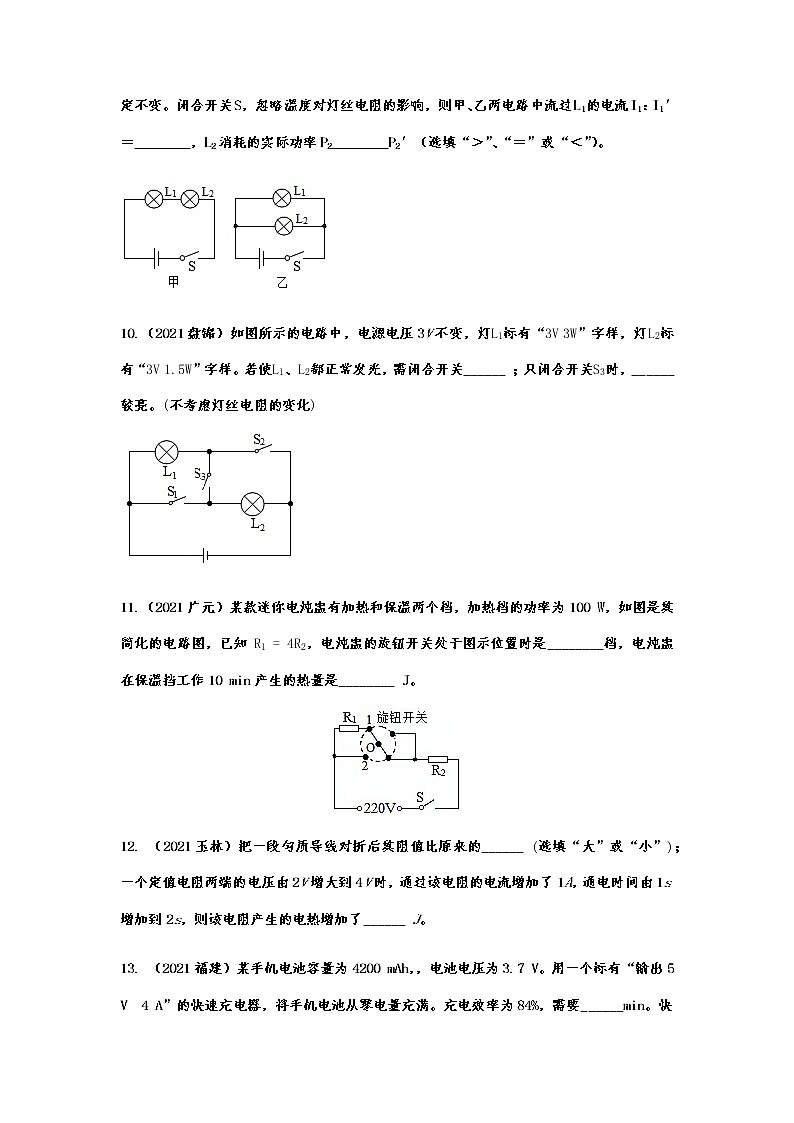

9．（2021云南）如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′＝ ，L2消耗的实际功率P2 P2′（选填“＞”、“＝”或“＜”）。
10.（2021盘锦）如图所示的电路中，电源电压3V不变，灯L1标有“3V 3W”字样，灯L2标有“3V 1.5W”字样。若使L1、L2都正常发光，需闭合开关______ ；只闭合开关S3时，______ 较亮。(不考虑灯丝电阻的变化)
11.（2021广元）某款迷你电炖盅有加热和保温两个档，加热档的功率为100 W，如图是其简化的电路图，已知 R1=4R2，电炖盅的旋钮开关处于图示位置时是________档，电炖盅在保温挡工作10 min产生的热量是________ J。
12. （2021玉林）把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
13. （2021福建）某手机电池容量为4200 mAh，，电池电压为3.7 V。用一个标有“输出5 V 4 A”的快速充电器，将手机电池从零电量充满。充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
14. （2021哈尔滨）如图所示，某电熨斗重力为12N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为______Pa；若电熨斗电阻为55Ω，通过的电流为4A，则其工作200s产生的热量为_______J。
15. （2021安顺）甲、乙两灯的额定电压分别为6V和3V，它们的电流随电压变化关系的图像如图所示。将甲灯与R1串联后接在电压恒为U的电源两端，甲灯正常发光，R1的功率为P1；乙灯与R2串联接在该电源两端，乙灯也能正常发光，R2的功率为P2。已知R1+R2=90Ω，则P1:P2=_______。
16. （2021临沂）如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
17.（2021重庆A）将一个电热水器单独接在清零的计量插座上工作2h,屏幕显示如图10所示,已知电费单价为0.5元/kW•h,电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热(水未沸腾),则水温升高 ℃[c水=4.2×103J/(kg·℃)]。
18.（2021天津）电阻R1、R2的U-I图象如图所示，则R1：R2=________。将R1、R2接入电源电压不变的电路中，如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2 ， 则P1：P2=________。
19. （2021成都）实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
20.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
21.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
22. （2021阜新）家庭电路中，用 检查用电器外壳是否带电；控制照明灯的开关要安装在 线与灯座之间；若电能表规格是600r/（kw·h），3min内转盘转6转，此电路中用电器消耗的电能 J。
23. （2021北部湾）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较______，电能转化为热的功率较______。
24．（2021抚顺）如图是小军家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为 J，电能表的示数变为 kW•h。每消耗1kW•h的电能，该电能表转盘转 r。
25. （2021大庆）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
26.（2021齐齐哈尔）如图所示的电路中，L1标有“6V 3W”字样，L2标有“3V 3W”字样，闭合开关后，两灯均发光，此时两电压表示数之比为U1：U2= ______ ；若两灯并联后接入3V电路中，则L1、L2两灯的实际电功率之比为P1：P2= ______ (忽略温度对灯丝电阻的影响)。
27. （2021龙东）如图所示的电路中，电源电压为且保持不变，电流表量程为“”，电压表量程为“”，小灯泡标有“”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“”字样。闭合开关，在保证电路元件安全情况下，则电压表的示数变化范围是______，小灯泡的最小功率为______。
28．（2021丹东）小明断开家中所有用电器后，观察到此时电能表示数如图所示，根据电能表参数分析，此电路中的用电器总功率不能超过 W。然后接入“220V 1210W”的电热器单独工作30min，电能表示数变为，则电热器实际工作电压为 V，在1min内电能表转盘转过 r。
29．（2021遂宁）喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图（如图）。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关 ▲ 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为 ▲ Ω。
30. （2021鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
31. （2021烟台）如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R0的阻值为___________；当只闭合S时，电路中允许通过的最大电流为_________A，此时滑动变阻器接入电路的阻值为___________。
32. （2021眉山）如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。
33. （2021河南）图3为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R1、R2的阻值分别为44Ω、356Ω。养生壶在“加热”挡工作时，电功率为_________W；现将壶内1kg的养生茶从20℃加热至75℃，加热过程中若不计热量损失，所需时间为__________s；养生茶的内能增加是通过_________的方式实现的。[已知c水=4.2×103J/(kg•℃]
34. （2021鞍山）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。
35.（2021苏州）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4：3，则两表均为“ ▲ 表，两电阻大小之比R1：R2为 ▲ ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 ▲ .
36. （2021攀枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
37．（2021绵阳）如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V 40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为 ；正常照明10h消耗的电能比多区域照明10h消耗的总电能多 kW•h。
38.（2021南充）2021年1月，南充籍总设计师刑继主持完成的华龙一号全球首堆投入商业运行，标志着我国自主三代核电技术跻身世界前列，核反应堆是通过可控_________（选填“裂变”或“聚变”）反应释放核能的设备；图是小明家电能表月初、月末的示数，若小明家所在地区每度电的电费为0.5元，则他家本月电费为_________元.
39.（2021锦州）图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变.滑动变阻器R2的滑片P从最右端滑到最左端的过程中，得到R2的电功率与通过它的电流的关系，如图乙所示.在此过程中滑动变阻器R2的最大功率为_____W.当滑片P在最左端时，1 min内电流通过R1产生的热量为_____J.
40.（2021乐山）电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是锅内的水烧干后的保温状态。如图所示是电饭锅的电路图，R1是一个电阻，R2是加热用的电阻丝，则自动开关S闭合时，电饭锅处于 ▲ （选填“加热”或“保温”）状态。一只额定功率是450W的电饭锅，在额定电压下使用，每分钟产生的热量为 ▲ J。
41．（2021营口）我国三峡工程是举世瞩目的跨世纪工程，三峡船闸是世界上最大的船闸。船闸是利用 原理工作的；三峡大坝设计成上窄下宽的形状是因为液体压强随深度的增加而 （选填“增大”或“减小”）；水库蓄水发电是 能转化为电能，而电能在传输过程中由于电流的 效应会产生电能损耗。
42．（2021遵义）如图甲所示，是某物理兴趣小组为了探究金属导体A、B的电流随电压变化关系而连接的电路。只闭合开关S1，测得电流表和电压表的示数并记录在表中；同时闭合开关S1、S2，根据测得数据绘制出电流表与电压表示数变化的关系图像，如图乙所示。请根据图表信息计算：A的电阻 Ω，B在10V电压下的电功率为 W。
43.（2021达州）灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图象如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为______ W；若将L1、L2串联，要使L1正常发光，则电源电压应为______ V；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1：P2= ______ 。
44. （2021南京）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。
45.（2021铁岭、葫芦岛）如图甲，小灯泡“6v 3w”,滑动变阻器为“？ 2A”,闭合开关S1、S3,在电路安全的情况下最大范围移动滑动阻器滑片，控制电流表示数与变阻器接入阻值关系的图像如（图乙）只闭合开关s2的，在最大范围移动滑动阻器滑片阻器的滑片，控制了电流表与电压表示数关系的图象（图丙）电路的电源电压为 ▲ V;只闭合开关S1和S3,变阻器连入的最大阻值为 ▲ Ω;只合开关s2时，灯泡的最小功率为 ▲ W.
46.（2021十堰）LED灯具有节能、环保等特点，它的主要材料是______ (选填“超导体”或“半导体”)，一个额定电压为220V，额定功率为11W的LED灯，该灯的额定电流是______ A。小红查资料知道10W的LED灯的亮度与60W的白炽灯相同，她新买了10W的LED台灯替换自己房间60W的白炽灯台灯，若小红房间的台灯每天正常发光4小时，使用LED灯后一个月(按30天计算)可以节约用电______ kW⋅h。
47.（2021青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材:两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求:S1为总开关，通过S2的通断实现高温档和低温档的转换。
（1）右图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于___________档。
48.（2021张家界）请读出如图中测量工具的读数：
(1)图甲天平的读数为______ g。
(2)图乙机械停表的读数为______ s。
(3)图丙电能表的读数为______ kW⋅ℎ。
(4)图丁弹簧测力计读数为______ N。
49．(2021南通）学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积。当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
（1）风能属于 能源，发电机的工作原理是 。给蓄电池充电时，蓄电池在电路中属于 （选填“电源”或“用电器”）。
（2）一个充满电的蓄电池可向一盏路灯持续供电 h，学校共有100盏这样的路灯，每天照明10h，电价为0.5元/（kW•h），每月（30天）可节省电费 元。
50.（2021齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
备战2022年中考物理真题分类练习—电功率参考答案
1.（2021贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
【答案】 ①. 201.8 ②.
【解析】电能表的读数是201.8kW·h。
若该电能表的表盘转了360转，则此时用电器消耗了
故此时用电器消耗了 。
2．（2021沈阳）如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为 kW/h，它的实际功率为 W。
【答案】0.5；1000。
【解析】解：“600r/（kW•h）”表示电路中每消耗1kW•h电能，电能表的转盘转600r，
电能表的转盘转300r时电烤箱消耗的电能：
W＝kW•h＝0.5kW•h，
电烤箱的电功率：
P＝＝＝1kW＝1000W。
3.（2021连云港）某电热器接入220V的电路中正常工作时，其电热丝的阻值为110Ω，则通过该电热丝的电流为__________A，10s内该电热丝会产生__________J的热量。
【答案】2 4400
【解析】根据欧姆定律可知I=U/R=220V/110Ω=2A，故电流为2A；根据焦耳定律：Q=I2Rt=（2A）2×110Ω×10s=4400J。
4. （2021常州）如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 ______Ω，电路总功率为 ______W。
【答案】 ①. 10 ②. 1.5
【解析】[1]由图可知，两个电阻并联，电流表测量通过R2的电流，电压表测量电源电压，R2的阻值为
[2]电路总功率为
1.5W
5. （2021郴州）小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
【答案】 ①. 80 ②. 48
【解析】[1]用电能表计算用电量，拿月末的电能表示数减去月初的电能表示数，小林家中这个月他家的用电量是
866.0度-786.9 度=48 度
[2]小林家所在地区每度电的电费是0.6元，这个月他家应交的电费为
48度×0.6元/ 度=48元
6.（2021上海）电源电压 8V，10 秒通过的电荷量是 5 库，通过的电流大小为 A，电流做功 ；当电源电压发生变化时，则电阻阻值将 。
【答案】0.5 40J 不变
7. （2021攀枝花）物理兴趣小组的师生自制了一个电炉。电炉的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量，则这个电炉的电功率为______W，电阻丝工作时的电阻为______Ω。
【答案】 ①. ②.
【解析】解：（1）此时电阻丝的电功率P＝＝＝＝1100W；
（2）由P＝I2R可得，此时电阻丝的电阻R＝＝＝44Ω。
答：1100；44。
8. （2021邵阳）如图所示，已知灯泡标有“5V 2.5W”的字样，灯泡电阻恒定不变，滑动变阻器标有“ 1A”的字样，电源电压为6V。闭合开关S，在保证电路安全的情况下移动滑片。滑动变阻器的最小功率为______W。
【答案】0.5
9．（2021云南）如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′＝ ，L2消耗的实际功率P2 P2′（选填“＞”、“＝”或“＜”）。
【答案】2:5；变大。
【解析】解：根据P＝可知，灯泡L1的电阻为：R1＝＝＝12Ω；灯泡L2的电阻为：R2＝＝＝18Ω；
甲图中两个灯泡串联，则此时的总电阻为：R＝R1+R2＝12Ω+18Ω＝30Ω；
甲电路中的电流即通过灯泡L1的电流为：I1＝＝＝0.2A；
乙图中的电源电压为6V，两个灯泡并联，则灯泡L1正常发光，通过灯泡L1的电流为：I'1＝＝＝0.5A；
则甲、乙两电路中流过L1的电流I1：I1′＝0.2A：0.5A＝2:5；
根据串联电路的电压关系可知，甲中L2两端电压小于电源电压，乙中L2两端电压等于电源电压，由于L2两端电压变大，电阻不变，根据P＝可知，L2消耗的实际功率变大，即P2＜P2′。
10.（2021盘锦）如图所示的电路中，电源电压3V不变，灯L1标有“3V 3W”字样，灯L2标有“3V 1.5W”字样。若使L1、L2都正常发光，需闭合开关______ ；只闭合开关S3时，______ 较亮。(不考虑灯丝电阻的变化)
【答案】S1、S2 L2
【解析】解：(1)由题知，两灯泡的额定电压相等，且等于电源电压，
所以，要使两灯同时正常发光，需要将两灯泡并联，由图知，应只闭合开关S1、S2；
(2)由P=UI，I=UR得，R=U2P，
两灯的额大功率相等，灯L1额定功率较大，所以电阻较小，即R1
故答案为：S1、S2；L2。
(1)两灯泡的额定电压等于电源电压，若使两灯都正常发光，需将两灯并联，据此判断开关闭合情况；
(2)只闭合S3时，两灯串联，电流相等；根据由P=UI，I=UR的推导公式R=U2P比较正常发光时的电阻大小，再根据P=I2R判断两灯的亮度。
11.（2021广元）某款迷你电炖盅有加热和保温两个档，加热档的功率为100 W，如图是其简化的电路图，已知 R1=4R2，电炖盅的旋钮开关处于图示位置时是________档，电炖盅在保温挡工作10 min产生的热量是________ J。
【答案】保温 1.2×104
【解析】由图可知，开关处于图示位置时，R1、R2串联，电路的总电阻最大，电源电压一定，由P=U2R知，此时电路的总功率最小，为保温挡。当旋钮开关旋转后，电路为R2的简单电路，电路的总电阻最小，总功率最大，为加热档。由P=U2R可得R2的阻值R2=U2P加热=(220V)2100W=484Ω。所以保温挡工作时10min产生热量：Q=U2R1+R2t=(220V)24×484Ω+484Ω×10×60s=1.2×104J。
12. （2021玉林）把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
【答案】小 14
【解析】解：(1)把一段匀质导线对折后，长度减小，横截面积变大，其阻值变小；
(2)根据题意，设电压为2V时，通过的电流为I，则电压为4V时通过的电流为I+1A，
由欧姆定律可得：U1=IR0，即2V=IR0--------①
U2=(I+1A)R0，即4V=(I+1A)R0---------②
联立①②解得：I=1A，R0=2Ω。
定值电阻原来产生的电热：Q1=W1=U1It=2V×1A×1s=2J，
后来产生的电热：Q2=W2=U1I't'=4V×(1A+1A)×2s=16J，
则该电阻产生的电热增加量为：△Q=Q2−Q1=16J−2J=14J。
故答案为：小；14。
13. （2021福建）某手机电池容量为4200 mAh，，电池电压为3.7 V。用一个标有“输出5 V 4 A”的快速充电器，将手机电池从零电量充满。充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
【答案】 ①. 55.5 ②. 电流
【解析】[1]手机电池充满电需要的电能为
设需要充电时间为t1，则
代入数据
解得
[2]快充充电线的电流比普通手机电流要大，所以充电线要粗一些，使得导线电阻要小一些，可以减小电流热效应产生的热量。
14. （2021哈尔滨）如图所示，某电熨斗重力为12N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为______Pa；若电熨斗电阻为55Ω，通过的电流为4A，则其工作200s产生的热量为_______J。
【答案】 ①. ②.
【解析】[1]电熨斗对桌面的压强为
[2]电熨斗产生的热量为
15. （2021安顺）甲、乙两灯的额定电压分别为6V和3V，它们的电流随电压变化关系的图像如图所示。将甲灯与R1串联后接在电压恒为U的电源两端，甲灯正常发光，R1的功率为P1；乙灯与R2串联接在该电源两端，乙灯也能正常发光，R2的功率为P2。已知R1+R2=90Ω，则P1:P2=_______。
【答案】25:18
【解析】甲灯正常发光，由图像可知，电路电流为0.5A，甲灯正常发光的电阻为
R甲===12Ω
同理，乙灯正常发光的电阻为
R乙===10Ω
甲灯与R1串联， 电路电流
I===0.5A……………………①
乙灯与R2串联， 电路电流
I′===0.3A……………………②
又已知
R1+R2=90Ω……………………③
联立①②③解得
R1=30Ω，R2=60Ω
则
===
16. （2021临沂）如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
【答案】 (1). 10 (2). 1.3
【解析】[1]滑动变阻器的滑片在最右端，根据串联分压原理，电压表示数12V，电源电压为
U=12V+0.1A×R1
电压表示数3V时电源电压为
U=3V+1A×R1
联立解得U=13V，R1=10Ω。
[2]因为电源电压不变，电流最小总功率最小，所以滑动变阻器的滑片在最右端时，电路消耗的最小功率为
P=UI=13V×0.1A=1.3W
17.（2021重庆A）将一个电热水器单独接在清零的计量插座上工作2h,屏幕显示如图10所示,已知电费单价为0.5元/kW•h,电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热(水未沸腾),则水温升高 ℃[c水=4.2×103J/(kg·℃)]。
【答案】 700; 30
18.（2021天津）电阻R1、R2的U-I图象如图所示，则R1：R2=________。将R1、R2接入电源电压不变的电路中，如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2 ， 则P1：P2=________。
【答案】 2：1；2：3
【解析】R1阻值为 R1=U1I1=6V1A=6Ω
R2阻值为 R2=U2I2=6V2A=3Ω
则比值为 R1R2=6Ω3Ω=21
设电源电压为U，当只闭合S时，电路消耗的总功率为 P1=U2R1+R2
当S和S1都闭合时，电路消耗的总功率为 P2=U2R1
电功率比值为 P1P2=U2R1+R2U2R1=R1R1+R2=22+1=23
19. （2021成都）实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
【答案】 (1). L2 (2). L1
20.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
【答案】420
【解析】解：水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×2.0kg×(100℃−25℃)=6.3×105J；
若电能全部转化为热能，即Q吸=W电，
因为热水器正常工作，
所以，P=P额=1500W，
又因为P=W电t，
所以加热时间：
t=W电P=6.3×105J1500W=420s。
故答案为：420。
21.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
【答案】420
【解析】解：水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×2.0kg×(100℃−25℃)=6.3×105J；
若电能全部转化为热能，即Q吸=W电，
因为热水器正常工作，
所以，P=P额=1500W，
又因为P=W电t，
所以加热时间：
t=W电P=6.3×105J1500W=420s。
故答案为：420。
22. （2021阜新）家庭电路中，用 检查用电器外壳是否带电；控制照明灯的开关要安装在 线与灯座之间；若电能表规格是600r/（kw·h），3min内转盘转6转，此电路中用电器消耗的电能 J。
【答案】试电笔 火 3.6×104
23. （2021北部湾）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较______，电能转化为热的功率较______。
【答案】 ①. 大 ②. 大
24．（2021抚顺）如图是小军家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为 J，电能表的示数变为 kW•h。每消耗1kW•h的电能，该电能表转盘转 r。
【答案】3.6×105；2021.7；2000；
25. （2021大庆）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
【答案】 ①. 12.1 ②. 41
【解析】解：（1）电热水龙头的电阻为：R＝＝＝12.1Ω；
（2）水龙头8.4s消耗的电能为：W＝Pt＝4000W×8.4s＝33600J；
不计热量损失时，Q＝W＝33600J；
水升高的温度：△t＝＝＝20℃，此时水温为：21℃+20℃＝41℃。
故答案为：12.1；41。
26.（2021齐齐哈尔）如图所示的电路中，L1标有“6V 3W”字样，L2标有“3V 3W”字样，闭合开关后，两灯均发光，此时两电压表示数之比为U1：U2= ______ ；若两灯并联后接入3V电路中，则L1、L2两灯的实际电功率之比为P1：P2= ______ (忽略温度对灯丝电阻的影响)。
【答案】5：1 1：4
【解析】解：根据P=UI=U2R可知L1的电阻R1=UL12PL1=(6V)23W=12Ω，L2的电阻R2=UL22PL2=(3V)232=3Ω；
闭合开关后，两灯串联，电压表V1测量电源电压，电压表V2测量L2两端的电压，且串联电路中电流处处相等，
根据欧姆定律的变形式U=IR可知，此时两电压表示数之比为U1：U2=I(R1+R2)IR2=R1+R2R2=12Ω+3Ω3Ω=51=5：1；
若两灯并联后接入3V电路中，根据并联电路的电压特点可知两灯两端的电压都为3V，
根据P=UI=U2R可知L1、L2两灯的实际电功率之比为P1：P2=U2R1U2R2=R2R1=3Ω12Ω=14=1：4。
故答案为：5：1；1：4。
27. （2021龙东）如图所示的电路中，电源电压为且保持不变，电流表量程为“”，电压表量程为“”，小灯泡标有“”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“”字样。闭合开关，在保证电路元件安全情况下，则电压表的示数变化范围是______，小灯泡的最小功率为______。
【答案】 ①. 1.53 ②. 0.3
28．（2021丹东）小明断开家中所有用电器后，观察到此时电能表示数如图所示，根据电能表参数分析，此电路中的用电器总功率不能超过 W。然后接入“220V 1210W”的电热器单独工作30min，电能表示数变为，则电热器实际工作电压为 V，在1min内电能表转盘转过 r。
【答案】6600 200 50
29．（2021遂宁）喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图（如图）。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关 ▲ 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为 ▲ Ω。
【答案】 S1 50
【解析】由图知，只闭合S1时，只有电动机工作，此时吹冷风，电流表测量通过电动机的电流IM；再闭合 S2时，电动机和电热丝同时工作，此时吹热风， 电流表测量通过电动机和电热丝并联电路的电流IM+IR， 因电流表的示数变化了4.4A，则 IR= 4.4A，电热丝阻值为R===50Ω.
30. （2021鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
【答案】 ①. 导体 ②. 长度 ③. 热效应
31. （2021烟台）如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R0的阻值为___________；当只闭合S时，电路中允许通过的最大电流为_________A，此时滑动变阻器接入电路的阻值为___________。
【答案】 ①. 48 ②. 0.5 ③. 12
32. （2021眉山）如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。
【答案】 ①. 4.5 ②.
【解析】[1]灯泡的电阻
当只闭合开关时，RI与灯泡串联，电流表示数为，则电源电压是
[2] 当开关、和都闭合时，R1、R0并联，当滑动变阻器通过的电流最大为时，接入电路的最小值
最大值为滑动变阻器的最大值20，滑动变阻器接入电路的阻值范围是。
33. （2021河南）图3为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R1、R2的阻值分别为44Ω、356Ω。养生壶在“加热”挡工作时，电功率为_________W；现将壶内1kg的养生茶从20℃加热至75℃，加热过程中若不计热量损失，所需时间为__________s；养生茶的内能增加是通过_________的方式实现的。[已知c水=4.2×103J/(kg•℃]
【答案】
34. （2021鞍山）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。
【答案】 ①. 20 ②. 3.6 ③. 0.9
35.（2021苏州）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4：3，则两表均为“ ▲ 表，两电阻大小之比R1：R2为 ▲ ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 ▲ .
【答案】电压 1：3 3：16
36. （2021攀枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
【答案】 ①. 20 ②. 16.25
【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量小灯泡两端的电压；
小灯泡L的额定电压为4V，小灯泡正常发光时的电流为0.5A；
滑动变阻器两端的电压为：UR＝U﹣UL＝9V﹣4V＝5V；
滑动变阻器接入电路的电阻为：R＝＝＝10Ω，所以滑动变阻器的最大阻值为2×10Ω＝20Ω；
移动滑片P，当小灯泡L的功率为1W时，根据图像可知，此时灯泡两端的电压为2.5V，电路中的电流为0.4A；
滑动变阻器R接入的阻值为：R'＝＝＝16.25Ω。
故答案为：20；16.25。
37．（2021绵阳）如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V 40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为 ；正常照明10h消耗的电能比多区域照明10h消耗的总电能多 kW•h。
【答案】2：1；0.2。
【解析】解：（1）由题知灯泡L1和L2的规格均为“220V 40W”，则两灯的电阻为：，
闭合开关S1、S2，满足夜间正常照明需要，此时电路为L1的简单电路，此时通过L1的电流为：；
闭合开关S1、断开S2，满足夜间多区域照明需要，此时电路为L1和L2的串联电路，此时通过L1的电流为：，则正常照明与多区域照明L1中的电流之比为：；
（2）当闭合开关S1、S2时，正常照明10h消耗的电能为：W＝Pt＝40W×10×3600s＝1.44×106J，
闭合开关S1、断开S2时，区域照明10h消耗的总电能为：
＝J，
W﹣W′＝1.44×106J﹣0.72×106J＝0.72×106J＝0.2kW•h，则正常照明10h消耗的电能比多区域照明10h消耗的总电能多0.2kW•h。
38.（2021南充）2021年1月，南充籍总设计师刑继主持完成的华龙一号全球首堆投入商业运行，标志着我国自主三代核电技术跻身世界前列，核反应堆是通过可控_________（选填“裂变”或“聚变”）反应释放核能的设备；图是小明家电能表月初、月末的示数，若小明家所在地区每度电的电费为0.5元，则他家本月电费为_________元.
【答案】裂变 51.75
39.（2021锦州）图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变.滑动变阻器R2的滑片P从最右端滑到最左端的过程中，得到R2的电功率与通过它的电流的关系，如图乙所示.在此过程中滑动变阻器R2的最大功率为_____W.当滑片P在最左端时，1 min内电流通过R1产生的热量为_____J.
【答案】2.7 648
40.（2021乐山）电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是锅内的水烧干后的保温状态。如图所示是电饭锅的电路图，R1是一个电阻，R2是加热用的电阻丝，则自动开关S闭合时，电饭锅处于 ▲ （选填“加热”或“保温”）状态。一只额定功率是450W的电饭锅，在额定电压下使用，每分钟产生的热量为 ▲ J。
【答案】加热 27000
【解析】当S断开时，电路R1和R2串联，电阻比较大，电功率比较小，为保温状态；当S闭合时，电路中R2工作，总电阻比较小，电功率比较大，为加热状态。Q=Pt=450W×60s=27000J。
故答案为：加热 27000.
41．（2021营口）我国三峡工程是举世瞩目的跨世纪工程，三峡船闸是世界上最大的船闸。船闸是利用 原理工作的；三峡大坝设计成上窄下宽的形状是因为液体压强随深度的增加而 （选填“增大”或“减小”）；水库蓄水发电是 能转化为电能，而电能在传输过程中由于电流的 效应会产生电能损耗。
【答案】连通器；增大；水的重力势；热。
【解析】解：（1）船闸在工作时，闸室分别与上游和下游构成连通器，运用了连通器的原理；
（2）三峡大坝设计成了上窄下宽的形状，原因是：液体压强会随着深度的增加而增大；
（3）发电时，水从高处流下来，水的重力势能转化成电能；
（4）电流流过导体时会产生热量，损耗电能。
42．（2021遵义）如图甲所示，是某物理兴趣小组为了探究金属导体A、B的电流随电压变化关系而连接的电路。只闭合开关S1，测得电流表和电压表的示数并记录在表中；同时闭合开关S1、S2，根据测得数据绘制出电流表与电压表示数变化的关系图像，如图乙所示。请根据图表信息计算：A的电阻 Ω，B在10V电压下的电功率为 W。
【答案】25；5.6。
【解析】解：（1）只闭合开关S1，滑动变阻器与定值电阻A串联，电压表测量定值电阻A两端的电压，电流表测量电路的电流；
由表格数据知A的电阻为：
RA＝＝＝25Ω；
（2）同时闭合开关S1、S2，定值电阻A、B先并联再和滑动变阻器串联，电压表测量定值电阻A、B两端的电压，电流表测量电路的总电流，
根据欧姆定律I＝知当电压表的示数为10V通过A的电流为：
IA＝＝＝0.4A，
由并联电路电流的规律和图乙知知通过定值电阻B的电流为：
IB＝I﹣IA＝0.96A﹣0.4A＝0.56A，
B在10V电压下的电功率为：
PB＝U′IB＝10V×0.56A＝5.6W。
43.（2021达州）灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图象如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为______ W；若将L1、L2串联，要使L1正常发光，则电源电压应为______ V；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1：P2= ______ 。
【答案】2.25 4 16：21
【解析】解：(1)若将L1、L2并联接在3V电源两端，此时两灯正常发光，消耗的实际功率都等于额定功率，故电路消耗的总功率P总=0.75W+1.5W=2.25W；
(2)从图中可知L1的额定电流为0.25A，L2的额定电流为0.5A，
若将L1、L2串联，串联电路中电流处处相等，要使L1正常发光，则电路中的电流应为0.25A，从图中可知L1两端的电压为3V，L2两端的电压为1V，根据串联电路的电压特点可知电源电压应为U=3V+1V=4V；
(3)若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，则L1的功率为总功率的13，串联电路中电流处处相等，根据P=UI可知L1两端的电压为总电压的13，即为U1′=13×6V=2V，从图中可知通过L1的电流为0.2A，则L1的功率为P1=U1′I1′=2V×0.2A=0.4W；
若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，则L2的功率为总功率的14，串联电路中电流处处相等，根据P=UI可知L2两端的电压为总电压的14，即为U2′=14×6V=1.5V，从图中可知通过L2的电流为0.35A，L2的功率为P2=U2′×I2′=1.5V×0.35A=0.525W，
则P1：P2=0.4W0.525W=1621=16：21。
故答案为：2.25；4；16：21。
44. （2021南京）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。
【答案】 (1). 12 (2). 10Ω (3). 5∶8 (4). 720 (5).
【解析】（1）[1]当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3的电压，此时R2的电压为
电源电压为
[2]滑动变阻器接入电路的电阻为
（2）[3]将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电压，电流表A1测R1电流，电流表A2测干路电流，电流表A1的示数为
流过滑动变阻器的电流为
电流表A2的示数为
电流表A1、A2的示数之比是
[4]1min内R1产生的热量为
[5]干路电流最大为3A，滑动变阻器R3的规格是“20Ω 1.5A”滑动变阻器的电阻最小为
滑动变阻器的范围为。
45.（2021铁岭、葫芦岛）如图甲，小灯泡“6v 3w”,滑动变阻器为“？ 2A”,闭合开关S1、S3,在电路安全的情况下最大范围移动滑动阻器滑片，控制电流表示数与变阻器接入阻值关系的图像如（图乙）只闭合开关s2的，在最大范围移动滑动阻器滑片阻器的滑片，控制了电流表与电压表示数关系的图象（图丙）电路的电源电压为 ▲ V;只闭合开关S1和S3,变阻器连入的最大阻值为 ▲ Ω;只合开关s2时，灯泡的最小功率为 ▲ W.
【答案】6 25 0.2
46.（2021十堰）LED灯具有节能、环保等特点，它的主要材料是______ (选填“超导体”或“半导体”)，一个额定电压为220V，额定功率为11W的LED灯，该灯的额定电流是______ A。小红查资料知道10W的LED灯的亮度与60W的白炽灯相同，她新买了10W的LED台灯替换自己房间60W的白炽灯台灯，若小红房间的台灯每天正常发光4小时，使用LED灯后一个月(按30天计算)可以节约用电______ kW⋅h。
【答案】半导体 0.05 6
【解析】解：(1)目前的电子产品中大量应用了半导体，LED灯也是利用半导体材料制成的。
(2)由公式P=UI可知，该灯的额定电流为I=PU=11W220V=0.05A。
(3)白炽灯一个月消耗的电能为W白=P白t=0.06kW×4h×30=7.2kW⋅h；LED灯一个月消耗的电能为WL=PLt=0.01kW×4h×30=1.2kW⋅h；则相对于使用白炽灯，使用LED灯后一个月可以节省的电能为△W=W白−WL=7.2kW⋅h−1.2kW⋅h=6kW⋅h。
故答案为：半导体；0.05；6。
47.（2021青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材:两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求:S1为总开关，通过S2的通断实现高温档和低温档的转换。
（1）右图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于___________档。
【答案】 高温
48.（2021张家界）请读出如图中测量工具的读数：
(1)图甲天平的读数为______ g。
(2)图乙机械停表的读数为______ s。
(3)图丙电能表的读数为______ kW⋅ℎ。
(4)图丁弹簧测力计读数为______ N。
【答案】47.4 337.5 520.3 1.1
【解析】解：
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；被测物体的质量为m=20g+20g+5g+2.4g=47.4g；
(2)秒表小盘的分度值是0.5min，指针在5min和6min之间偏向6min一侧；大盘的分度值是0.1s，而大盘指针在37.5s，因此秒表读数为5min37.5s=337.5s；
(3)电能表表盘标有“kW⋅ℎ”，表示采用的计量单位是kW⋅ℎ，也就是“度”，此时的数字是“05203”，最后一位是小数，所以用电器消耗的电能为520.3kW⋅ℎ；
(4)由图可知，弹簧测力计的分度值为0.1N，示数为1.1N。
故答案为：(1)47.4；(2)337.5；(3)520.3；(4)1.1。
49．(2021南通）学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积。当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
（1）风能属于 能源，发电机的工作原理是 。给蓄电池充电时，蓄电池在电路中属于 （选填“电源”或“用电器”）。
（2）一个充满电的蓄电池可向一盏路灯持续供电 h，学校共有100盏这样的路灯，每天照明10h，电价为0.5元/（kW•h），每月（30天）可节省电费 元。
【答案】（1）可再生 电磁感应 用电器 （2）9.6 1500
50.（2021齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
【答案】答：如图所示，电路中接入的用电器过多，造成电路总功率过大，由于家庭电路中电压一定，根据公式P=UI可知，干路电流会过大。根据焦耳定律Q=I2Rt可知，当电流过大时，相同时间内干路导线产生的热量越多，使导线温度升高，容易引起火灾。
【解析】家庭电路中，由电功率公式P=UI可知，家庭电路中的电压为220V，始终不变，可判断出总功率过大时，电流的变化情况，结合焦耳定律分析即可。
备战2022年中考物理真题分类练习—电功率
1.（2021贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
2．（2021沈阳）如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为 kW/h，它的实际功率为 W。
3.（2021连云港）某电热器接入220V的电路中正常工作时，其电热丝的阻值为110Ω，则通过该电热丝的电流为__________A，10s内该电热丝会产生__________J的热量。
4. （2021常州）如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 ______Ω，电路总功率为 ______W。
5. （2021郴州）小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
6.（2021上海）电源电压 8V，10 秒通过的电荷量是 5 库，通过的电流大小为 A，电流做功 ；当电源电压发生变化时，则电阻阻值将 。
7. （2021攀枝花）物理兴趣小组的师生自制了一个电炉。电炉的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量，则这个电炉的电功率为______W，电阻丝工作时的电阻为______Ω。
8. （2021邵阳）如图所示，已知灯泡标有“5V 2.5W”的字样，灯泡电阻恒定不变，滑动变阻器标有“ 1A”的字样，电源电压为6V。闭合开关S，在保证电路安全的情况下移动滑片。滑动变阻器的最小功率为______W。
9．（2021云南）如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′＝ ，L2消耗的实际功率P2 P2′（选填“＞”、“＝”或“＜”）。
10.（2021盘锦）如图所示的电路中，电源电压3V不变，灯L1标有“3V 3W”字样，灯L2标有“3V 1.5W”字样。若使L1、L2都正常发光，需闭合开关______ ；只闭合开关S3时，______ 较亮。(不考虑灯丝电阻的变化)
11.（2021广元）某款迷你电炖盅有加热和保温两个档，加热档的功率为100 W，如图是其简化的电路图，已知 R1=4R2，电炖盅的旋钮开关处于图示位置时是________档，电炖盅在保温挡工作10 min产生的热量是________ J。
12. （2021玉林）把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
13. （2021福建）某手机电池容量为4200 mAh，，电池电压为3.7 V。用一个标有“输出5 V 4 A”的快速充电器，将手机电池从零电量充满。充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
14. （2021哈尔滨）如图所示，某电熨斗重力为12N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为______Pa；若电熨斗电阻为55Ω，通过的电流为4A，则其工作200s产生的热量为_______J。
15. （2021安顺）甲、乙两灯的额定电压分别为6V和3V，它们的电流随电压变化关系的图像如图所示。将甲灯与R1串联后接在电压恒为U的电源两端，甲灯正常发光，R1的功率为P1；乙灯与R2串联接在该电源两端，乙灯也能正常发光，R2的功率为P2。已知R1+R2=90Ω，则P1:P2=_______。
16. （2021临沂）如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
17.（2021重庆A）将一个电热水器单独接在清零的计量插座上工作2h,屏幕显示如图10所示,已知电费单价为0.5元/kW•h,电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热(水未沸腾),则水温升高 ℃[c水=4.2×103J/(kg·℃)]。
18.（2021天津）电阻R1、R2的U-I图象如图所示，则R1：R2=________。将R1、R2接入电源电压不变的电路中，如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2 ， 则P1：P2=________。
19. （2021成都）实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
20.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
21.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
22. （2021阜新）家庭电路中，用 检查用电器外壳是否带电；控制照明灯的开关要安装在 线与灯座之间；若电能表规格是600r/（kw·h），3min内转盘转6转，此电路中用电器消耗的电能 J。
23. （2021北部湾）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较______，电能转化为热的功率较______。
24．（2021抚顺）如图是小军家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为 J，电能表的示数变为 kW•h。每消耗1kW•h的电能，该电能表转盘转 r。
25. （2021大庆）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
26.（2021齐齐哈尔）如图所示的电路中，L1标有“6V 3W”字样，L2标有“3V 3W”字样，闭合开关后，两灯均发光，此时两电压表示数之比为U1：U2= ______ ；若两灯并联后接入3V电路中，则L1、L2两灯的实际电功率之比为P1：P2= ______ (忽略温度对灯丝电阻的影响)。
27. （2021龙东）如图所示的电路中，电源电压为且保持不变，电流表量程为“”，电压表量程为“”，小灯泡标有“”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“”字样。闭合开关，在保证电路元件安全情况下，则电压表的示数变化范围是______，小灯泡的最小功率为______。
28．（2021丹东）小明断开家中所有用电器后，观察到此时电能表示数如图所示，根据电能表参数分析，此电路中的用电器总功率不能超过 W。然后接入“220V 1210W”的电热器单独工作30min，电能表示数变为，则电热器实际工作电压为 V，在1min内电能表转盘转过 r。
29．（2021遂宁）喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图（如图）。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关 ▲ 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为 ▲ Ω。
30. （2021鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
31. （2021烟台）如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R0的阻值为___________；当只闭合S时，电路中允许通过的最大电流为_________A，此时滑动变阻器接入电路的阻值为___________。
32. （2021眉山）如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。
33. （2021河南）图3为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R1、R2的阻值分别为44Ω、356Ω。养生壶在“加热”挡工作时，电功率为_________W；现将壶内1kg的养生茶从20℃加热至75℃，加热过程中若不计热量损失，所需时间为__________s；养生茶的内能增加是通过_________的方式实现的。[已知c水=4.2×103J/(kg•℃]
34. （2021鞍山）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。
35.（2021苏州）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4：3，则两表均为“ ▲ 表，两电阻大小之比R1：R2为 ▲ ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 ▲ .
36. （2021攀枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
37．（2021绵阳）如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V 40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为 ；正常照明10h消耗的电能比多区域照明10h消耗的总电能多 kW•h。
38.（2021南充）2021年1月，南充籍总设计师刑继主持完成的华龙一号全球首堆投入商业运行，标志着我国自主三代核电技术跻身世界前列，核反应堆是通过可控_________（选填“裂变”或“聚变”）反应释放核能的设备；图是小明家电能表月初、月末的示数，若小明家所在地区每度电的电费为0.5元，则他家本月电费为_________元.
39.（2021锦州）图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变.滑动变阻器R2的滑片P从最右端滑到最左端的过程中，得到R2的电功率与通过它的电流的关系，如图乙所示.在此过程中滑动变阻器R2的最大功率为_____W.当滑片P在最左端时，1 min内电流通过R1产生的热量为_____J.
40.（2021乐山）电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是锅内的水烧干后的保温状态。如图所示是电饭锅的电路图，R1是一个电阻，R2是加热用的电阻丝，则自动开关S闭合时，电饭锅处于 ▲ （选填“加热”或“保温”）状态。一只额定功率是450W的电饭锅，在额定电压下使用，每分钟产生的热量为 ▲ J。
41．（2021营口）我国三峡工程是举世瞩目的跨世纪工程，三峡船闸是世界上最大的船闸。船闸是利用 原理工作的；三峡大坝设计成上窄下宽的形状是因为液体压强随深度的增加而 （选填“增大”或“减小”）；水库蓄水发电是 能转化为电能，而电能在传输过程中由于电流的 效应会产生电能损耗。
42．（2021遵义）如图甲所示，是某物理兴趣小组为了探究金属导体A、B的电流随电压变化关系而连接的电路。只闭合开关S1，测得电流表和电压表的示数并记录在表中；同时闭合开关S1、S2，根据测得数据绘制出电流表与电压表示数变化的关系图像，如图乙所示。请根据图表信息计算：A的电阻 Ω，B在10V电压下的电功率为 W。
43.（2021达州）灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图象如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为______ W；若将L1、L2串联，要使L1正常发光，则电源电压应为______ V；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1：P2= ______ 。
44. （2021南京）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。
45.（2021铁岭、葫芦岛）如图甲，小灯泡“6v 3w”,滑动变阻器为“？ 2A”,闭合开关S1、S3,在电路安全的情况下最大范围移动滑动阻器滑片，控制电流表示数与变阻器接入阻值关系的图像如（图乙）只闭合开关s2的，在最大范围移动滑动阻器滑片阻器的滑片，控制了电流表与电压表示数关系的图象（图丙）电路的电源电压为 ▲ V;只闭合开关S1和S3,变阻器连入的最大阻值为 ▲ Ω;只合开关s2时，灯泡的最小功率为 ▲ W.
46.（2021十堰）LED灯具有节能、环保等特点，它的主要材料是______ (选填“超导体”或“半导体”)，一个额定电压为220V，额定功率为11W的LED灯，该灯的额定电流是______ A。小红查资料知道10W的LED灯的亮度与60W的白炽灯相同，她新买了10W的LED台灯替换自己房间60W的白炽灯台灯，若小红房间的台灯每天正常发光4小时，使用LED灯后一个月(按30天计算)可以节约用电______ kW⋅h。
47.（2021青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材:两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求:S1为总开关，通过S2的通断实现高温档和低温档的转换。
（1）右图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于___________档。
48.（2021张家界）请读出如图中测量工具的读数：
(1)图甲天平的读数为______ g。
(2)图乙机械停表的读数为______ s。
(3)图丙电能表的读数为______ kW⋅ℎ。
(4)图丁弹簧测力计读数为______ N。
49．(2021南通）学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积。当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
（1）风能属于 能源，发电机的工作原理是 。给蓄电池充电时，蓄电池在电路中属于 （选填“电源”或“用电器”）。
（2）一个充满电的蓄电池可向一盏路灯持续供电 h，学校共有100盏这样的路灯，每天照明10h，电价为0.5元/（kW•h），每月（30天）可节省电费 元。
50.（2021齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
备战2022年中考物理真题分类练习—电功率参考答案
1.（2021贵港）如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
【答案】 ①. 201.8 ②.
【解析】电能表的读数是201.8kW·h。
若该电能表的表盘转了360转，则此时用电器消耗了
故此时用电器消耗了 。
2．（2021沈阳）如图所示是某用户家的电能表，单独将电烤箱接入电路，正常工作30min，电能表的转盘转过300转，则电烤箱消耗的电能为 kW/h，它的实际功率为 W。
【答案】0.5；1000。
【解析】解：“600r/（kW•h）”表示电路中每消耗1kW•h电能，电能表的转盘转600r，
电能表的转盘转300r时电烤箱消耗的电能：
W＝kW•h＝0.5kW•h，
电烤箱的电功率：
P＝＝＝1kW＝1000W。
3.（2021连云港）某电热器接入220V的电路中正常工作时，其电热丝的阻值为110Ω，则通过该电热丝的电流为__________A，10s内该电热丝会产生__________J的热量。
【答案】2 4400
【解析】根据欧姆定律可知I=U/R=220V/110Ω=2A，故电流为2A；根据焦耳定律：Q=I2Rt=（2A）2×110Ω×10s=4400J。
4. （2021常州）如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 ______Ω，电路总功率为 ______W。
【答案】 ①. 10 ②. 1.5
【解析】[1]由图可知，两个电阻并联，电流表测量通过R2的电流，电压表测量电源电压，R2的阻值为
[2]电路总功率为
1.5W
5. （2021郴州）小林家中五月月初和月末电能表示数如图所示。这个月他家的用电量是_______度，若小林家所在地区每度电的电费是0.6元，这个月他家应交_______元电费。
【答案】 ①. 80 ②. 48
【解析】[1]用电能表计算用电量，拿月末的电能表示数减去月初的电能表示数，小林家中这个月他家的用电量是
866.0度-786.9 度=48 度
[2]小林家所在地区每度电的电费是0.6元，这个月他家应交的电费为
48度×0.6元/ 度=48元
6.（2021上海）电源电压 8V，10 秒通过的电荷量是 5 库，通过的电流大小为 A，电流做功 ；当电源电压发生变化时，则电阻阻值将 。
【答案】0.5 40J 不变
7. （2021攀枝花）物理兴趣小组的师生自制了一个电炉。电炉的电阻丝通过5A的电流时，每分钟可产生6.6×104J的热量，则这个电炉的电功率为______W，电阻丝工作时的电阻为______Ω。
【答案】 ①. ②.
【解析】解：（1）此时电阻丝的电功率P＝＝＝＝1100W；
（2）由P＝I2R可得，此时电阻丝的电阻R＝＝＝44Ω。
答：1100；44。
8. （2021邵阳）如图所示，已知灯泡标有“5V 2.5W”的字样，灯泡电阻恒定不变，滑动变阻器标有“ 1A”的字样，电源电压为6V。闭合开关S，在保证电路安全的情况下移动滑片。滑动变阻器的最小功率为______W。
【答案】0.5
9．（2021云南）如图所示，灯泡L1标有“6V 3W”、L2标有“6V 2W”字样，电源电压6V恒定不变。闭合开关S，忽略温度对灯丝电阻的影响，则甲、乙两电路中流过L1的电流I1：I1′＝ ，L2消耗的实际功率P2 P2′（选填“＞”、“＝”或“＜”）。
【答案】2:5；变大。
【解析】解：根据P＝可知，灯泡L1的电阻为：R1＝＝＝12Ω；灯泡L2的电阻为：R2＝＝＝18Ω；
甲图中两个灯泡串联，则此时的总电阻为：R＝R1+R2＝12Ω+18Ω＝30Ω；
甲电路中的电流即通过灯泡L1的电流为：I1＝＝＝0.2A；
乙图中的电源电压为6V，两个灯泡并联，则灯泡L1正常发光，通过灯泡L1的电流为：I'1＝＝＝0.5A；
则甲、乙两电路中流过L1的电流I1：I1′＝0.2A：0.5A＝2:5；
根据串联电路的电压关系可知，甲中L2两端电压小于电源电压，乙中L2两端电压等于电源电压，由于L2两端电压变大，电阻不变，根据P＝可知，L2消耗的实际功率变大，即P2＜P2′。
10.（2021盘锦）如图所示的电路中，电源电压3V不变，灯L1标有“3V 3W”字样，灯L2标有“3V 1.5W”字样。若使L1、L2都正常发光，需闭合开关______ ；只闭合开关S3时，______ 较亮。(不考虑灯丝电阻的变化)
【答案】S1、S2 L2
【解析】解：(1)由题知，两灯泡的额定电压相等，且等于电源电压，
所以，要使两灯同时正常发光，需要将两灯泡并联，由图知，应只闭合开关S1、S2；
(2)由P=UI，I=UR得，R=U2P，
两灯的额大功率相等，灯L1额定功率较大，所以电阻较小，即R1
故答案为：S1、S2；L2。
(1)两灯泡的额定电压等于电源电压，若使两灯都正常发光，需将两灯并联，据此判断开关闭合情况；
(2)只闭合S3时，两灯串联，电流相等；根据由P=UI，I=UR的推导公式R=U2P比较正常发光时的电阻大小，再根据P=I2R判断两灯的亮度。
11.（2021广元）某款迷你电炖盅有加热和保温两个档，加热档的功率为100 W，如图是其简化的电路图，已知 R1=4R2，电炖盅的旋钮开关处于图示位置时是________档，电炖盅在保温挡工作10 min产生的热量是________ J。
【答案】保温 1.2×104
【解析】由图可知，开关处于图示位置时，R1、R2串联，电路的总电阻最大，电源电压一定，由P=U2R知，此时电路的总功率最小，为保温挡。当旋钮开关旋转后，电路为R2的简单电路，电路的总电阻最小，总功率最大，为加热档。由P=U2R可得R2的阻值R2=U2P加热=(220V)2100W=484Ω。所以保温挡工作时10min产生热量：Q=U2R1+R2t=(220V)24×484Ω+484Ω×10×60s=1.2×104J。
12. （2021玉林）把一段匀质导线对折后其阻值比原来的______ (选填“大”或“小”)；一个定值电阻两端的电压由2V增大到4V时，通过该电阻的电流增加了1A，通电时间由1s增加到2s，则该电阻产生的电热增加了______ J。
【答案】小 14
【解析】解：(1)把一段匀质导线对折后，长度减小，横截面积变大，其阻值变小；
(2)根据题意，设电压为2V时，通过的电流为I，则电压为4V时通过的电流为I+1A，
由欧姆定律可得：U1=IR0，即2V=IR0--------①
U2=(I+1A)R0，即4V=(I+1A)R0---------②
联立①②解得：I=1A，R0=2Ω。
定值电阻原来产生的电热：Q1=W1=U1It=2V×1A×1s=2J，
后来产生的电热：Q2=W2=U1I't'=4V×(1A+1A)×2s=16J，
则该电阻产生的电热增加量为：△Q=Q2−Q1=16J−2J=14J。
故答案为：小；14。
13. （2021福建）某手机电池容量为4200 mAh，，电池电压为3.7 V。用一个标有“输出5 V 4 A”的快速充电器，将手机电池从零电量充满。充电效率为84%，需要______min。快充充电线比普通手机充电线要粗一些，这是因为正常工作时，通过快充充电线的______较大。
【答案】 ①. 55.5 ②. 电流
【解析】[1]手机电池充满电需要的电能为
设需要充电时间为t1，则
代入数据
解得
[2]快充充电线的电流比普通手机电流要大，所以充电线要粗一些，使得导线电阻要小一些，可以减小电流热效应产生的热量。
14. （2021哈尔滨）如图所示，某电熨斗重力为12N，放在水平桌面上，它与桌面的接触面积为0.01m2，则它对桌面的压强为______Pa；若电熨斗电阻为55Ω，通过的电流为4A，则其工作200s产生的热量为_______J。
【答案】 ①. ②.
【解析】[1]电熨斗对桌面的压强为
[2]电熨斗产生的热量为
15. （2021安顺）甲、乙两灯的额定电压分别为6V和3V，它们的电流随电压变化关系的图像如图所示。将甲灯与R1串联后接在电压恒为U的电源两端，甲灯正常发光，R1的功率为P1；乙灯与R2串联接在该电源两端，乙灯也能正常发光，R2的功率为P2。已知R1+R2=90Ω，则P1:P2=_______。
【答案】25:18
【解析】甲灯正常发光，由图像可知，电路电流为0.5A，甲灯正常发光的电阻为
R甲===12Ω
同理，乙灯正常发光的电阻为
R乙===10Ω
甲灯与R1串联， 电路电流
I===0.5A……………………①
乙灯与R2串联， 电路电流
I′===0.3A……………………②
又已知
R1+R2=90Ω……………………③
联立①②③解得
R1=30Ω，R2=60Ω
则
===
16. （2021临沂）如图甲所示电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片由最右端向左移动的过程中，电压表与电流表示数的变化关系如图乙所示，则定值电阻R1的阻值为__________Ω；电路消耗的最小功率为__________W。
【答案】 (1). 10 (2). 1.3
【解析】[1]滑动变阻器的滑片在最右端，根据串联分压原理，电压表示数12V，电源电压为
U=12V+0.1A×R1
电压表示数3V时电源电压为
U=3V+1A×R1
联立解得U=13V，R1=10Ω。
[2]因为电源电压不变，电流最小总功率最小，所以滑动变阻器的滑片在最右端时，电路消耗的最小功率为
P=UI=13V×0.1A=1.3W
17.（2021重庆A）将一个电热水器单独接在清零的计量插座上工作2h,屏幕显示如图10所示,已知电费单价为0.5元/kW•h,电热水器的功率为 W；若该时间内消耗的电能全部给40kg的水加热(水未沸腾),则水温升高 ℃[c水=4.2×103J/(kg·℃)]。
【答案】 700; 30
18.（2021天津）电阻R1、R2的U-I图象如图所示，则R1：R2=________。将R1、R2接入电源电压不变的电路中，如图所示。当只闭合S时，电路消耗的总功率为P1；当S和S1都闭合时，电路消耗的总功率为P2 ， 则P1：P2=________。
【答案】 2：1；2：3
【解析】R1阻值为 R1=U1I1=6V1A=6Ω
R2阻值为 R2=U2I2=6V2A=3Ω
则比值为 R1R2=6Ω3Ω=21
设电源电压为U，当只闭合S时，电路消耗的总功率为 P1=U2R1+R2
当S和S1都闭合时，电路消耗的总功率为 P2=U2R1
电功率比值为 P1P2=U2R1+R2U2R1=R1R1+R2=22+1=23
19. （2021成都）实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
【答案】 (1). L2 (2). L1
20.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
【答案】420
【解析】解：水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×2.0kg×(100℃−25℃)=6.3×105J；
若电能全部转化为热能，即Q吸=W电，
因为热水器正常工作，
所以，P=P额=1500W，
又因为P=W电t，
所以加热时间：
t=W电P=6.3×105J1500W=420s。
故答案为：420。
21.（2021宁波）某品牌电热水壶的铭牌(部分内容)如表所示。当该电热水壶正常工作时，至少需要______ s才能把质量为2.0kg、初温为25℃的水加热到100℃。[水的比热容为4.2×103J/(kg⋅℃)]
【答案】420
【解析】解：水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×2.0kg×(100℃−25℃)=6.3×105J；
若电能全部转化为热能，即Q吸=W电，
因为热水器正常工作，
所以，P=P额=1500W，
又因为P=W电t，
所以加热时间：
t=W电P=6.3×105J1500W=420s。
故答案为：420。
22. （2021阜新）家庭电路中，用 检查用电器外壳是否带电；控制照明灯的开关要安装在 线与灯座之间；若电能表规格是600r/（kw·h），3min内转盘转6转，此电路中用电器消耗的电能 J。
【答案】试电笔 火 3.6×104
23. （2021北部湾）家庭装修中遇到导线不够长时，有的装修师傅把两根导线连接起来使用，但连接处往往比别处更容易发热，加速老化，甚至引起火灾。这是因为与别处相比，连接处接触电阻较______，电能转化为热的功率较______。
【答案】 ①. 大 ②. 大
24．（2021抚顺）如图是小军家的电能表，让“220V 1200W”的用电器单独正常工作5min，发现电能表的转盘转过200r，此用电器消耗的电能为 J，电能表的示数变为 kW•h。每消耗1kW•h的电能，该电能表转盘转 r。
【答案】3.6×105；2021.7；2000；
25. （2021大庆）如图为即热式电热水龙头，打开水龙头开关，几秒就可以流出热水。已知某品牌电热水龙头额定功率是4000W，额定电压是220V，则该电热水龙头正常工作时的电阻是______；不计热量损失，该水龙头正常工作8.4s，可使0.4kg的水从21℃升高到______℃。
【答案】 ①. 12.1 ②. 41
【解析】解：（1）电热水龙头的电阻为：R＝＝＝12.1Ω；
（2）水龙头8.4s消耗的电能为：W＝Pt＝4000W×8.4s＝33600J；
不计热量损失时，Q＝W＝33600J；
水升高的温度：△t＝＝＝20℃，此时水温为：21℃+20℃＝41℃。
故答案为：12.1；41。
26.（2021齐齐哈尔）如图所示的电路中，L1标有“6V 3W”字样，L2标有“3V 3W”字样，闭合开关后，两灯均发光，此时两电压表示数之比为U1：U2= ______ ；若两灯并联后接入3V电路中，则L1、L2两灯的实际电功率之比为P1：P2= ______ (忽略温度对灯丝电阻的影响)。
【答案】5：1 1：4
【解析】解：根据P=UI=U2R可知L1的电阻R1=UL12PL1=(6V)23W=12Ω，L2的电阻R2=UL22PL2=(3V)232=3Ω；
闭合开关后，两灯串联，电压表V1测量电源电压，电压表V2测量L2两端的电压，且串联电路中电流处处相等，
根据欧姆定律的变形式U=IR可知，此时两电压表示数之比为U1：U2=I(R1+R2)IR2=R1+R2R2=12Ω+3Ω3Ω=51=5：1；
若两灯并联后接入3V电路中，根据并联电路的电压特点可知两灯两端的电压都为3V，
根据P=UI=U2R可知L1、L2两灯的实际电功率之比为P1：P2=U2R1U2R2=R2R1=3Ω12Ω=14=1：4。
故答案为：5：1；1：4。
27. （2021龙东）如图所示的电路中，电源电压为且保持不变，电流表量程为“”，电压表量程为“”，小灯泡标有“”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“”字样。闭合开关，在保证电路元件安全情况下，则电压表的示数变化范围是______，小灯泡的最小功率为______。
【答案】 ①. 1.53 ②. 0.3
28．（2021丹东）小明断开家中所有用电器后，观察到此时电能表示数如图所示，根据电能表参数分析，此电路中的用电器总功率不能超过 W。然后接入“220V 1210W”的电热器单独工作30min，电能表示数变为，则电热器实际工作电压为 V，在1min内电能表转盘转过 r。
【答案】6600 200 50
29．（2021遂宁）喜欢钻研的小明，通过自己的观察研究，画出了家中电吹风的电路图（如图）。他还想知道电热丝的阻值，于是找来一个量程合适的电流表，将其与电吹风串联后接入家庭电路，当只闭合开关 ▲ 时吹冷风；再闭合另一开关吹热风，与吹冷风时相比，电流表的示数变化了4.4A，则电热丝阻值为 ▲ Ω。
【答案】 S1 50
【解析】由图知，只闭合S1时，只有电动机工作，此时吹冷风，电流表测量通过电动机的电流IM；再闭合 S2时，电动机和电热丝同时工作，此时吹热风， 电流表测量通过电动机和电热丝并联电路的电流IM+IR， 因电流表的示数变化了4.4A，则 IR= 4.4A，电热丝阻值为R===50Ω.
30. （2021鞍山）如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________（填“导体”或“绝缘体”）。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。
【答案】 ①. 导体 ②. 长度 ③. 热效应
31. （2021烟台）如图所示，电源电压恒为12V，滑动变阻器的最大阻值为48，电流表量程为0～0.6A，小灯泡标有“6V，3W”字样，忽略温度对灯丝电阻的影响。当S、S1和S2都闭合时，调节滑动变阻器的滑片，使电路中的总功率最小且为6W，定值电阻R0的阻值为___________；当只闭合S时，电路中允许通过的最大电流为_________A，此时滑动变阻器接入电路的阻值为___________。
【答案】 ①. 48 ②. 0.5 ③. 12
32. （2021眉山）如图所示，电源电压保持不变，灯泡L标有“”的字样，滑动变阻器标有“”字样，，电流表量程为，假定灯丝电阻不变。当只闭合开关时，电流表示数为，则电源电压是______；当开关、和都闭合时，在保证电路安全前提下，滑动变阻器接入电路的阻值范围是______。
【答案】 ①. 4.5 ②.
【解析】[1]灯泡的电阻
当只闭合开关时，RI与灯泡串联，电流表示数为，则电源电压是
[2] 当开关、和都闭合时，R1、R0并联，当滑动变阻器通过的电流最大为时，接入电路的最小值
最大值为滑动变阻器的最大值20，滑动变阻器接入电路的阻值范围是。
33. （2021河南）图3为一款养生壶的电路简图，该壶有“加热”和“保温”两挡，电源电压为220V，电阻丝R1、R2的阻值分别为44Ω、356Ω。养生壶在“加热”挡工作时，电功率为_________W；现将壶内1kg的养生茶从20℃加热至75℃，加热过程中若不计热量损失，所需时间为__________s；养生茶的内能增加是通过_________的方式实现的。[已知c水=4.2×103J/(kg•℃]
【答案】
34. （2021鞍山）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。
【答案】 ①. 20 ②. 3.6 ③. 0.9
35.（2021苏州）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4：3，则两表均为“ ▲ 表，两电阻大小之比R1：R2为 ▲ ，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1：P2为 ▲ .
【答案】电压 1：3 3：16
36. （2021攀枝花）如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压的U的变化的图像，当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为______Ω，移动滑片P当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为______Ω。
【答案】 ①. 20 ②. 16.25
【解析】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量小灯泡两端的电压；
小灯泡L的额定电压为4V，小灯泡正常发光时的电流为0.5A；
滑动变阻器两端的电压为：UR＝U﹣UL＝9V﹣4V＝5V；
滑动变阻器接入电路的电阻为：R＝＝＝10Ω，所以滑动变阻器的最大阻值为2×10Ω＝20Ω；
移动滑片P，当小灯泡L的功率为1W时，根据图像可知，此时灯泡两端的电压为2.5V，电路中的电流为0.4A；
滑动变阻器R接入的阻值为：R'＝＝＝16.25Ω。
故答案为：20；16.25。
37．（2021绵阳）如图所示是某工厂两种照明方式的电路图，灯泡L1和L2的规格均为“220V 40W”。闭合开关S1、S2，满足夜间正常照明需要；闭合开关S1、断开S2，满足夜间多区域照明需要。电源电压恒为220V，灯泡电阻变化忽略不计。正常照明与多区域照明L1中的电流之比为 ；正常照明10h消耗的电能比多区域照明10h消耗的总电能多 kW•h。
【答案】2：1；0.2。
【解析】解：（1）由题知灯泡L1和L2的规格均为“220V 40W”，则两灯的电阻为：，
闭合开关S1、S2，满足夜间正常照明需要，此时电路为L1的简单电路，此时通过L1的电流为：；
闭合开关S1、断开S2，满足夜间多区域照明需要，此时电路为L1和L2的串联电路，此时通过L1的电流为：，则正常照明与多区域照明L1中的电流之比为：；
（2）当闭合开关S1、S2时，正常照明10h消耗的电能为：W＝Pt＝40W×10×3600s＝1.44×106J，
闭合开关S1、断开S2时，区域照明10h消耗的总电能为：
＝J，
W﹣W′＝1.44×106J﹣0.72×106J＝0.72×106J＝0.2kW•h，则正常照明10h消耗的电能比多区域照明10h消耗的总电能多0.2kW•h。
38.（2021南充）2021年1月，南充籍总设计师刑继主持完成的华龙一号全球首堆投入商业运行，标志着我国自主三代核电技术跻身世界前列，核反应堆是通过可控_________（选填“裂变”或“聚变”）反应释放核能的设备；图是小明家电能表月初、月末的示数，若小明家所在地区每度电的电费为0.5元，则他家本月电费为_________元.
【答案】裂变 51.75
39.（2021锦州）图甲所示的电路中，R1为定值电阻，滑动变阻器R2的最大阻值为60Ω，电源电压保持不变.滑动变阻器R2的滑片P从最右端滑到最左端的过程中，得到R2的电功率与通过它的电流的关系，如图乙所示.在此过程中滑动变阻器R2的最大功率为_____W.当滑片P在最左端时，1 min内电流通过R1产生的热量为_____J.
【答案】2.7 648
40.（2021乐山）电饭锅工作时有两种状态：一种是锅内的水烧干以前的加热状态，另一种是锅内的水烧干后的保温状态。如图所示是电饭锅的电路图，R1是一个电阻，R2是加热用的电阻丝，则自动开关S闭合时，电饭锅处于 ▲ （选填“加热”或“保温”）状态。一只额定功率是450W的电饭锅，在额定电压下使用，每分钟产生的热量为 ▲ J。
【答案】加热 27000
【解析】当S断开时，电路R1和R2串联，电阻比较大，电功率比较小，为保温状态；当S闭合时，电路中R2工作，总电阻比较小，电功率比较大，为加热状态。Q=Pt=450W×60s=27000J。
故答案为：加热 27000.
41．（2021营口）我国三峡工程是举世瞩目的跨世纪工程，三峡船闸是世界上最大的船闸。船闸是利用 原理工作的；三峡大坝设计成上窄下宽的形状是因为液体压强随深度的增加而 （选填“增大”或“减小”）；水库蓄水发电是 能转化为电能，而电能在传输过程中由于电流的 效应会产生电能损耗。
【答案】连通器；增大；水的重力势；热。
【解析】解：（1）船闸在工作时，闸室分别与上游和下游构成连通器，运用了连通器的原理；
（2）三峡大坝设计成了上窄下宽的形状，原因是：液体压强会随着深度的增加而增大；
（3）发电时，水从高处流下来，水的重力势能转化成电能；
（4）电流流过导体时会产生热量，损耗电能。
42．（2021遵义）如图甲所示，是某物理兴趣小组为了探究金属导体A、B的电流随电压变化关系而连接的电路。只闭合开关S1，测得电流表和电压表的示数并记录在表中；同时闭合开关S1、S2，根据测得数据绘制出电流表与电压表示数变化的关系图像，如图乙所示。请根据图表信息计算：A的电阻 Ω，B在10V电压下的电功率为 W。
【答案】25；5.6。
【解析】解：（1）只闭合开关S1，滑动变阻器与定值电阻A串联，电压表测量定值电阻A两端的电压，电流表测量电路的电流；
由表格数据知A的电阻为：
RA＝＝＝25Ω；
（2）同时闭合开关S1、S2，定值电阻A、B先并联再和滑动变阻器串联，电压表测量定值电阻A、B两端的电压，电流表测量电路的总电流，
根据欧姆定律I＝知当电压表的示数为10V通过A的电流为：
IA＝＝＝0.4A，
由并联电路电流的规律和图乙知知通过定值电阻B的电流为：
IB＝I﹣IA＝0.96A﹣0.4A＝0.56A，
B在10V电压下的电功率为：
PB＝U′IB＝10V×0.56A＝5.6W。
43.（2021达州）灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图象如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为______ W；若将L1、L2串联，要使L1正常发光，则电源电压应为______ V；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1：P2= ______ 。
【答案】2.25 4 16：21
【解析】解：(1)若将L1、L2并联接在3V电源两端，此时两灯正常发光，消耗的实际功率都等于额定功率，故电路消耗的总功率P总=0.75W+1.5W=2.25W；
(2)从图中可知L1的额定电流为0.25A，L2的额定电流为0.5A，
若将L1、L2串联，串联电路中电流处处相等，要使L1正常发光，则电路中的电流应为0.25A，从图中可知L1两端的电压为3V，L2两端的电压为1V，根据串联电路的电压特点可知电源电压应为U=3V+1V=4V；
(3)若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，则L1的功率为总功率的13，串联电路中电流处处相等，根据P=UI可知L1两端的电压为总电压的13，即为U1′=13×6V=2V，从图中可知通过L1的电流为0.2A，则L1的功率为P1=U1′I1′=2V×0.2A=0.4W；
若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，则L2的功率为总功率的14，串联电路中电流处处相等，根据P=UI可知L2两端的电压为总电压的14，即为U2′=14×6V=1.5V，从图中可知通过L2的电流为0.35A，L2的功率为P2=U2′×I2′=1.5V×0.35A=0.525W，
则P1：P2=0.4W0.525W=1621=16：21。
故答案为：2.25；4；16：21。
44. （2021南京）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。
【答案】 (1). 12 (2). 10Ω (3). 5∶8 (4). 720 (5).
【解析】（1）[1]当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3的电压，此时R2的电压为
电源电压为
[2]滑动变阻器接入电路的电阻为
（2）[3]将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电压，电流表A1测R1电流，电流表A2测干路电流，电流表A1的示数为
流过滑动变阻器的电流为
电流表A2的示数为
电流表A1、A2的示数之比是
[4]1min内R1产生的热量为
[5]干路电流最大为3A，滑动变阻器R3的规格是“20Ω 1.5A”滑动变阻器的电阻最小为
滑动变阻器的范围为。
45.（2021铁岭、葫芦岛）如图甲，小灯泡“6v 3w”,滑动变阻器为“？ 2A”,闭合开关S1、S3,在电路安全的情况下最大范围移动滑动阻器滑片，控制电流表示数与变阻器接入阻值关系的图像如（图乙）只闭合开关s2的，在最大范围移动滑动阻器滑片阻器的滑片，控制了电流表与电压表示数关系的图象（图丙）电路的电源电压为 ▲ V;只闭合开关S1和S3,变阻器连入的最大阻值为 ▲ Ω;只合开关s2时，灯泡的最小功率为 ▲ W.
【答案】6 25 0.2
46.（2021十堰）LED灯具有节能、环保等特点，它的主要材料是______ (选填“超导体”或“半导体”)，一个额定电压为220V，额定功率为11W的LED灯，该灯的额定电流是______ A。小红查资料知道10W的LED灯的亮度与60W的白炽灯相同，她新买了10W的LED台灯替换自己房间60W的白炽灯台灯，若小红房间的台灯每天正常发光4小时，使用LED灯后一个月(按30天计算)可以节约用电______ kW⋅h。
【答案】半导体 0.05 6
【解析】解：(1)目前的电子产品中大量应用了半导体，LED灯也是利用半导体材料制成的。
(2)由公式P=UI可知，该灯的额定电流为I=PU=11W220V=0.05A。
(3)白炽灯一个月消耗的电能为W白=P白t=0.06kW×4h×30=7.2kW⋅h；LED灯一个月消耗的电能为WL=PLt=0.01kW×4h×30=1.2kW⋅h；则相对于使用白炽灯，使用LED灯后一个月可以节省的电能为△W=W白−WL=7.2kW⋅h−1.2kW⋅h=6kW⋅h。
故答案为：半导体；0.05；6。
47.（2021青岛）小明要制作一个电热坐垫作为生日礼物送给妈妈。现有器材:两个开关S1、S2，两段完全相同的电热丝R1、R2，用表示。要求:S1为总开关，通过S2的通断实现高温档和低温档的转换。
（1）右图是小明设计的部分电路，请你帮他完成其余部分的电路设计，并在方框内将电路图补充完整。
（2）按照你的设计，当S1、S2都闭合时，电热坐垫处于___________档。
【答案】 高温
48.（2021张家界）请读出如图中测量工具的读数：
(1)图甲天平的读数为______ g。
(2)图乙机械停表的读数为______ s。
(3)图丙电能表的读数为______ kW⋅ℎ。
(4)图丁弹簧测力计读数为______ N。
【答案】47.4 337.5 520.3 1.1
【解析】解：
(1)在天平的标尺上，1g之间有5个小格，一个小格代表的质量是0.2g，即天平的分度值为0.2g；被测物体的质量为m=20g+20g+5g+2.4g=47.4g；
(2)秒表小盘的分度值是0.5min，指针在5min和6min之间偏向6min一侧；大盘的分度值是0.1s，而大盘指针在37.5s，因此秒表读数为5min37.5s=337.5s；
(3)电能表表盘标有“kW⋅ℎ”，表示采用的计量单位是kW⋅ℎ，也就是“度”，此时的数字是“05203”，最后一位是小数，所以用电器消耗的电能为520.3kW⋅ℎ；
(4)由图可知，弹簧测力计的分度值为0.1N，示数为1.1N。
故答案为：(1)47.4；(2)337.5；(3)520.3；(4)1.1。
49．(2021南通）学校使用风力发电路灯，每个路灯配备一台小风力发电机，得到的电能储存于蓄电池中，供路灯使用。相关参数如表，其中蓄电池容量是指蓄电池放电电流与放电总时间的乘积。当蓄电池的容量只剩下总容量的20%时，蓄电池停止供电。
（1）风能属于 能源，发电机的工作原理是 。给蓄电池充电时，蓄电池在电路中属于 （选填“电源”或“用电器”）。
（2）一个充满电的蓄电池可向一盏路灯持续供电 h，学校共有100盏这样的路灯，每天照明10h，电价为0.5元/（kW•h），每月（30天）可节省电费 元。
【答案】（1）可再生 电磁感应 用电器 （2）9.6 1500
50.（2021齐齐哈尔）电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。所以，一定要学会安全用电，让电更好地为我们服务。如图所示的家庭电路中，如果同时使用的用电器总功率过大，可能会引发火灾。请你用所学过的电学知识来解释原因。
【答案】答：如图所示，电路中接入的用电器过多，造成电路总功率过大，由于家庭电路中电压一定，根据公式P=UI可知，干路电流会过大。根据焦耳定律Q=I2Rt可知，当电流过大时，相同时间内干路导线产生的热量越多，使导线温度升高，容易引起火灾。
【解析】家庭电路中，由电功率公式P=UI可知，家庭电路中的电压为220V，始终不变，可判断出总功率过大时，电流的变化情况，结合焦耳定律分析即可。
相关试卷
初中物理中考复习 2020年中考物理真题分类训练——电功率4： 这是一份初中物理中考复习 2020年中考物理真题分类训练——电功率4，共23页。试卷主要包含了选择题，填空题，实验探究题，计算题等内容，欢迎下载使用。
初中物理中考复习 2020年中考物理真题分类训练——电功率： 这是一份初中物理中考复习 2020年中考物理真题分类训练——电功率，共13页。试卷主要包含了选择题，填空与实验，计算题等内容，欢迎下载使用。
中考物理专题复习分类集训（真题版） 分类集训：15 电功率（含答案）： 这是一份中考物理专题复习分类集训（真题版） 分类集训：15 电功率（含答案），共30页。
