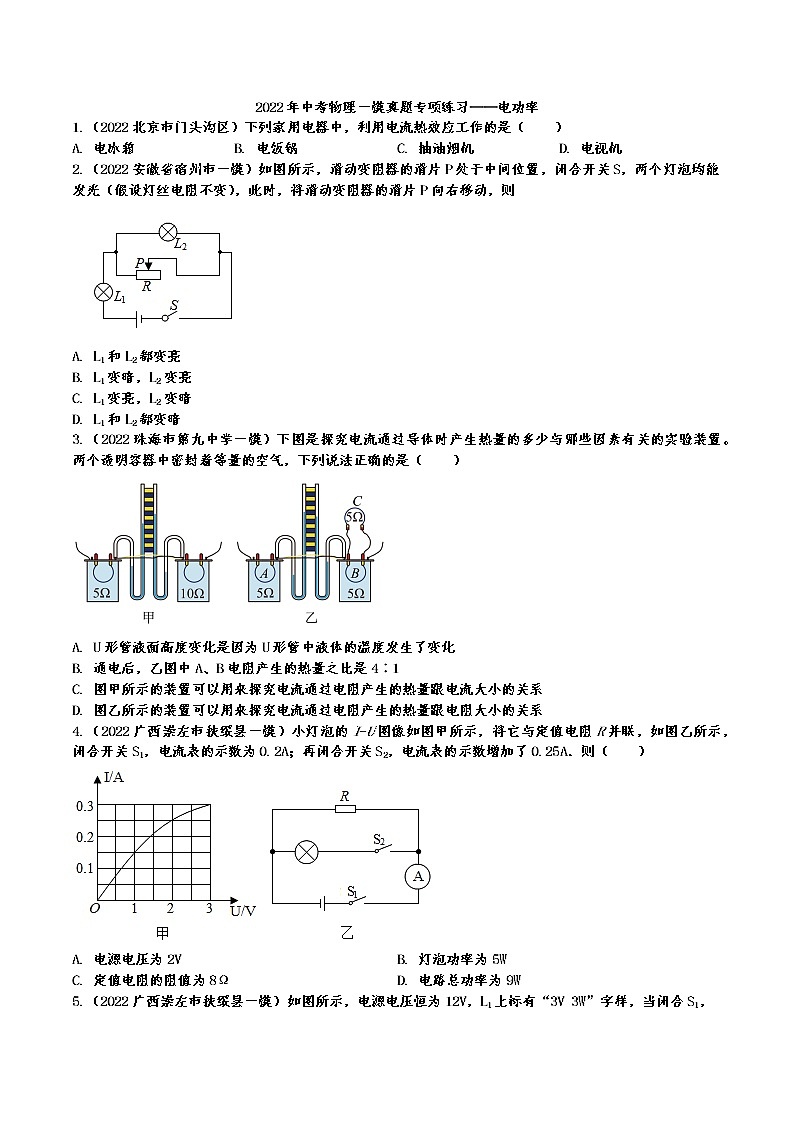

2022年中考物理一模真题专项练习——电功率

2022年中考物理一模真题专项练习——电功率

1.（2022北京市门头沟区）下列家用电器中，利用电流热效应工作的是（　　）

A. 电冰箱 B. 电饭锅 C. 抽油烟机 D. 电视机

2.（2022安徽省宿州市一模）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A. L1和L2都变亮

B. L1变暗，L2变亮

C. L1变亮，L2变暗

D. L1和L2都变暗

3.（2022珠海市第九中学一模）下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（　　）

A. U形管液面高度变化是因为U形管中液体的温度发生了变化

B. 通电后，乙图中A、B电阻产生的热量之比是4∶1

C. 图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系

D. 图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系

4.（2022广西崇左市扶绥县一模）小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A．则（　　）

A. 电源电压为2V B. 灯泡功率为5W

C. 定值电阻的阻值为8Ω D. 电路总功率为9W

5.（2022广西崇左市扶绥县一模）如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（  ）

A. 滑动变阻器的最大电阻为9Ω B. P1：P2=1：2

C. L2的额定功率为1.5W D. L2正常发光时电阻为3Ω

6.（2022中山市黄圃镇中学一模）某家庭电能表如题图所示，此时电能表的示数是______kW·h；若该家庭单独让空调工作，测得1min 内电能表转盘转了 60转，则该空调的电功率是_______W。

7.（2022安徽省宿州市一模）如图所示的电路，电源电压恒定不变，当S1和S2同时闭合时，电流表的示数为0.3A，电压表示数为3V；断开开关，将两电表位置互换后，再将S2闭合、S1断开，此时电流表的示数是0.1A，则通电1min电阻R2产生的热量为______J。

8.（2022广西崇左市扶绥县一模）冬奥场馆“冰立方”将在北京2022年冬奥会投人使用，场馆依靠直径为13m的采光井及19根导光管将自然光引入室内，每年可节约用电26000kW·h，这些电可供一所总照明功率为10kW的学校正常照明______h；这些能量若由热值为3.0×107J/kg的焦炭燃烧获得，则需完全燃烧______kg焦炭。

9.（2022广西崇左市扶绥县一模）如图所示是一台电热水壶铭牌上的部分信息，请根据铭牌所提供的信息，电热水壶正常工作时的电流为______A；给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，水吸收的热量是______J，电热水壶正常工作时，所产生的热量有80%被水吸收，则给水加热的时间是______s。【已知水的比热容c水=4.2×103J/（kg·℃）】

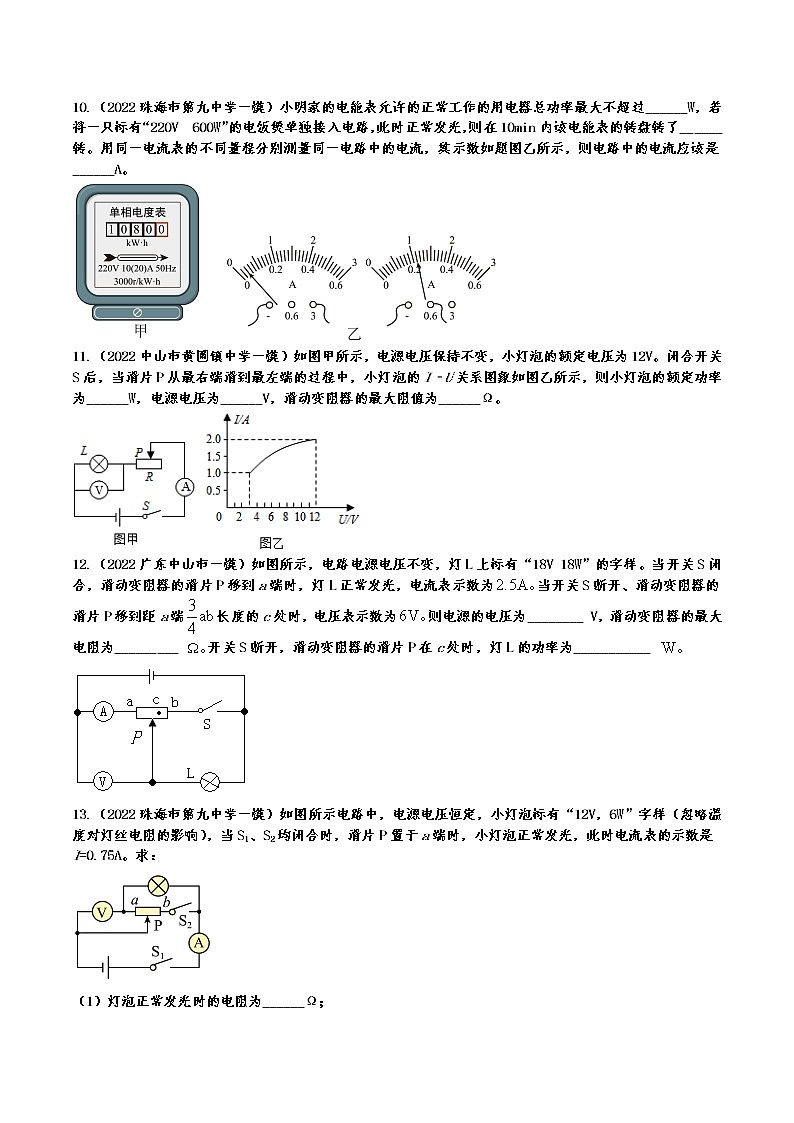

10.（2022珠海市第九中学一模）小明家的电能表允许的正常工作的用电器总功率最大不超过______W，若将一只标有“220V  600W”的电饭煲单独接入电路，此时正常发光，则在10min内该电能表的转盘转了______转。用同一电流表的不同量程分别测量同一电路中的电流，其示数如题图乙所示，则电路中的电流应该是______A。

11.（2022中山市黄圃镇中学一模）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。

12.（2022广东中山市一模）如图所示，电路电源电压不变，灯L上标有“18V 18W”的字样。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为当开关S断开、滑动变阻器的滑片P移到距a端长度的c处时，电压表示数为则电源的电压为________ V，滑动变阻器的最大电阻为_________ 开关S断开，滑动变阻器的滑片P在c处时，灯L的功率为___________

13.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；

（2）滑动变器的最大阻值为______Ω；

（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。

14.（2022中山市黄圃镇中学一模）如图是探究电流通过导体产生的热量与______关系的实验装置，实验中用U形管内液面的______反映导体产生热量的多少.通电一段时间后，容器______（选填“甲”或“乙”）内电阻丝产生的热量较多。

15.（2022中山市黄圃镇中学一模）小明在“测量小灯泡的额定功率”实验中，选用的小灯泡标有“2.5V”字样。

（1）请用笔画线代替导线将题图甲所示电路连接完整______；

（2）闭合开关，小灯泡不发光，电流表无示数，电压表有示数，故障可能是______；

（3）排除故障后进行实验，电压表示数为2V时，要使小灯泡正常工作，则应将滑片向______（选填“左”或“右”）端移动；

（4）图乙是小灯泡的I-U图像，则小灯泡的额定功率为______W；

（5）完成上述实验后，小明又设计了一种测额定功率的方案，如图丙所示，R0是阻值已知的定值电阻；

①连接好电路，闭合开关S，将开关S1拨到触点______（选填“a”或“b”），移动滑片，使电压表示数为小灯泡的额定电压U1；

②保持滑片的位置不动，再将开关S1拨到另一触点，电压表的示数为U2；

③用U1、U2和R0表示小灯泡的额定功率P=______。

16.（2022广东中山市一模）小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率，他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω。他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。

（1）本实验中小东应该选择______（选填“A”或“B”）滑动变阻器；

（2）请按照要求完成图甲所示实验电路，要求：滑片向左滑动时，小灯泡发光变亮；（      ）

（3）闭合开关后，发现电流表有示数，电压表无示数，则故障可能是______；

（4）排除故障后，在接下来的实验过程中，小东观察电压表和电流表示数描绘出了如图乙所示图像，则小灯泡的额定功率为______W；描绘出来的I-U图像是一条曲线，原因是小灯泡的电阻随温度的升高而______；

（5）测量“小灯泡的额定功率”小亮在只有一只电压表的情况下，连接如图丙所示电路，测出了额定电压为2.5V的小灯泡的额定功率（已知电阻R1的阻值为20Ω，电源电压为4.5V）请你将实验步骤补充完整。

①闭合开关S，将开关S1接______（选填“a”或“b”），调节R2的滑片，使电压表的示数为______V时，小灯泡正常发光；

②保持R2的滑片位置不动，闭合开关S，将开关S1接a，此时电压表的示数为3V；

③小灯泡L的额定功率P额=______W。

17.（2022安徽省宿州市一模）在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V，电源电压保持不变。

（1）请用笔画线代替导线，将图甲中的实物图补充完整，要求滑片向右移时，小灯泡变亮______；

（2）正确连接电路后，闭合开关，移动滑片，当小灯泡正常发光时，电流表的示数如图乙，小灯泡的额定功率为______W；

（3）完成上述实验后，又找来了一个阻值为R0定值电阻和一个单刀双掷开关替换了电流表，设计了如图丙所示的电路并完成了该实验（电源电压不变）；

①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1；

②______，滑动变阻器滑片保持不动，读出此时电压表示数为U2；

③小灯泡额定功率P额＝______（用R0、U1、U2表示）。

18.（2022中山市黄圃镇中学一模）图甲是某款电热饭盒，部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），求∶

（1）开关S接触1时，电热饭盒处于高温挡还是低温挡？

（2）电热饭盒正常工作时，利用高温挡将质量为1kg，初温为20℃的汤加热至50℃，需要多少时间？【c汤=4.0×103J/（kg·℃），不考虑热损耗】

（3）R2的阻值为多少Ω？

19.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：

（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？

（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？

（3）保温时的功率是多少？

20.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。

（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?

（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?

（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。

2022年中考物理一模试题专项演练——电功率参考答案

1.（2022北京市门头沟区）下列家用电器中，利用电流热效应工作的是（　　）

A. 电冰箱 B. 电饭锅 C. 抽油烟机 D. 电视机

【答案】B

2.（2022安徽省宿州市一模）如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则

A. L1和L2都变亮

B. L1变暗，L2变亮

C. L1变亮，L2变暗

D. L1和L2都变暗

【答案】B

3.（2022珠海市第九中学一模）下图是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法正确的是（　　）

A. U形管液面高度变化是因为U形管中液体的温度发生了变化

B. 通电后，乙图中A、B电阻产生的热量之比是4∶1

C. 图甲所示的装置可以用来探究电流通过电阻产生的热量跟电流大小的关系

D. 图乙所示的装置可以用来探究电流通过电阻产生的热量跟电阻大小的关系

【答案】B

4.（2022广西崇左市扶绥县一模）小灯泡的I-U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A．则（　　）

A. 电源电压为2V B. 灯泡功率为5W

C. 定值电阻的阻值为8Ω D. 电路总功率为9W

【答案】A

5.（2022广西崇左市扶绥县一模）如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（  ）

A. 滑动变阻器的最大电阻为9Ω B. P1：P2=1：2

C. L2的额定功率为1.5W D. L2正常发光时电阻为3Ω

【答案】C

6.（2022中山市黄圃镇中学一模）某家庭电能表如题图所示，此时电能表的示数是______kW·h；若该家庭单独让空调工作，测得1min 内电能表转盘转了 60转，则该空调的电功率是_______W。

【答案】    30.6    600

7.（2022安徽省宿州市一模）如图所示的电路，电源电压恒定不变，当S1和S2同时闭合时，电流表的示数为0.3A，电压表示数为3V；断开开关，将两电表位置互换后，再将S2闭合、S1断开，此时电流表的示数是0.1A，则通电1min电阻R2产生的热量为______J。

【答案】12

8.（2022广西崇左市扶绥县一模）冬奥场馆“冰立方”将在北京2022年冬奥会投人使用，场馆依靠直径为13m的采光井及19根导光管将自然光引入室内，每年可节约用电26000kW·h，这些电可供一所总照明功率为10kW的学校正常照明______h；这些能量若由热值为3.0×107J/kg的焦炭燃烧获得，则需完全燃烧______kg焦炭。

【答案】    ①. 2600    ②. 3120

9.（2022广西崇左市扶绥县一模）如图所示是一台电热水壶铭牌上的部分信息，请根据铭牌所提供的信息，电热水壶正常工作时的电流为______A；给该电热水壶装满水进行加热，使水的温度从28℃升高到72℃，水吸收的热量是______J，电热水壶正常工作时，所产生的热量有80%被水吸收，则给水加热的时间是______s。【已知水的比热容c水=4.2×103J/（kg·℃）】

【答案】    ①. 10A    ②. 1.848×105J    ③. 105s

10.（2022珠海市第九中学一模）小明家的电能表允许的正常工作的用电器总功率最大不超过______W，若将一只标有“220V  600W”的电饭煲单独接入电路，此时正常发光，则在10min内该电能表的转盘转了______转。用同一电流表的不同量程分别测量同一电路中的电流，其示数如题图乙所示，则电路中的电流应该是______A。

【答案】    ①. 4400    ②. 300    ③. 0.22

11.（2022中山市黄圃镇中学一模）如图甲所示，电源电压保持不变，小灯泡的额定电压为12V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I–U关系图象如图乙所示，则小灯泡的额定功率为______W，电源电压为______V，滑动变阻器的最大阻值为______Ω。

【答案】    ①. 24    ②. 12    ③. 9

12.（2022广东中山市一模）如图所示，电路电源电压不变，灯L上标有“18V 18W”的字样。当开关S闭合，滑动变阻器的滑片P移到a端时，灯L正常发光，电流表示数为当开关S断开、滑动变阻器的滑片P移到距a端长度的c处时，电压表示数为则电源的电压为________ V，滑动变阻器的最大电阻为_________ 开关S断开，滑动变阻器的滑片P在c处时，灯L的功率为___________

【答案】    ①. 18    ②. 12    ③. 8

13.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；

（2）滑动变器的最大阻值为______Ω；

（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。

【答案】    ①. 24    ②. 48    ③. 432

14.（2022中山市黄圃镇中学一模）如图是探究电流通过导体产生的热量与______关系的实验装置，实验中用U形管内液面的______反映导体产生热量的多少.通电一段时间后，容器______（选填“甲”或“乙”）内电阻丝产生的热量较多。

【答案】    ①. 电流    ②. 高度差    ③. 甲

15.（2022中山市黄圃镇中学一模）小明在“测量小灯泡的额定功率”实验中，选用的小灯泡标有“2.5V”字样。

（1）请用笔画线代替导线将题图甲所示电路连接完整______；

（2）闭合开关，小灯泡不发光，电流表无示数，电压表有示数，故障可能是______；

（3）排除故障后进行实验，电压表示数为2V时，要使小灯泡正常工作，则应将滑片向______（选填“左”或“右”）端移动；

（4）图乙是小灯泡的I-U图像，则小灯泡的额定功率为______W；

（5）完成上述实验后，小明又设计了一种测额定功率的方案，如图丙所示，R0是阻值已知的定值电阻；

①连接好电路，闭合开关S，将开关S1拨到触点______（选填“a”或“b”），移动滑片，使电压表示数为小灯泡的额定电压U1；

②保持滑片的位置不动，再将开关S1拨到另一触点，电压表的示数为U2；

③用U1、U2和R0表示小灯泡的额定功率P=______。

【答案】    ①.     ②. 小灯泡灯丝断了    ③. 左    ④. 1.25W    ⑤. a    ⑥.

16.（2022广东中山市一模）小东计划用电源电压为6V的学生电源，测量某小灯泡的额定电功率，他观察到小灯泡标注的额定电压为2.5V，咨询老师得知小灯泡电阻约为10Ω。他找来了A、B两个不同规格的滑动变阻器，铭牌分别标有“10Ω 1A”和“50Ω 2A”字样。

（1）本实验中小东应该选择______（选填“A”或“B”）滑动变阻器；

（2）请按照要求完成图甲所示实验电路，要求：滑片向左滑动时，小灯泡发光变亮；（      ）

（3）闭合开关后，发现电流表有示数，电压表无示数，则故障可能是______；

（4）排除故障后，在接下来的实验过程中，小东观察电压表和电流表示数描绘出了如图乙所示图像，则小灯泡的额定功率为______W；描绘出来的I-U图像是一条曲线，原因是小灯泡的电阻随温度的升高而______；

（5）测量“小灯泡的额定功率”小亮在只有一只电压表的情况下，连接如图丙所示电路，测出了额定电压为2.5V的小灯泡的额定功率（已知电阻R1的阻值为20Ω，电源电压为4.5V）请你将实验步骤补充完整。

①闭合开关S，将开关S1接______（选填“a”或“b”），调节R2的滑片，使电压表的示数为______V时，小灯泡正常发光；

②保持R2的滑片位置不动，闭合开关S，将开关S1接a，此时电压表的示数为3V；

③小灯泡L的额定功率P额=______W。

【答案】    ①. B    ②.     ③. 小灯泡短路    ④. 0.6    ⑤. 增大    ⑥. b    ⑦. 2.5    ⑧. 0.5

17.（2022安徽省宿州市一模）在测量小灯泡电功率的实验中，已知小灯泡的额定电压为2.5V，电源电压保持不变。

（1）请用笔画线代替导线，将图甲中的实物图补充完整，要求滑片向右移时，小灯泡变亮______；

（2）正确连接电路后，闭合开关，移动滑片，当小灯泡正常发光时，电流表的示数如图乙，小灯泡的额定功率为______W；

（3）完成上述实验后，又找来了一个阻值为R0定值电阻和一个单刀双掷开关替换了电流表，设计了如图丙所示的电路并完成了该实验（电源电压不变）；

①闭合开关S，S1接b，调节滑动变阻器使小灯泡正常发光，记录电压表示数U1；

②______，滑动变阻器滑片保持不动，读出此时电压表示数为U2；

③小灯泡额定功率P额＝______（用R0、U1、U2表示）。

【答案】    ①.     ②. 0.75    ③. 闭合开关S、S1接a，    ④.

18.（2022中山市黄圃镇中学一模）图甲是某款电热饭盒，部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），求∶

（1）开关S接触1时，电热饭盒处于高温挡还是低温挡？

（2）电热饭盒正常工作时，利用高温挡将质量为1kg，初温为20℃的汤加热至50℃，需要多少时间？【c汤=4.0×103J/（kg·℃），不考虑热损耗】

（3）R2的阻值为多少Ω？

【答案】（1）低温档；（2）300s；（3）879Ω

19.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：

（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？

（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？

（3）保温时的功率是多少？

【答案】（1）；（2）640s；（3）

20.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。

（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?

（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?

（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。

【答案】    ①. 2    ②. 1100    ③. 0.1    ④. 1.32×104J    ⑤. 把R2换成阻值为1956Ω的电阻
