初中物理中考复习 2020年中考物理真题分类训练——电功率4

2020年中考物理真题分类训练——电功率

一、选择题

1.（2020恩施，10）动态制动是现代车辆采用的一种重要制动方式。动态制动器主要由动态制动电阻和继电器等组成，在故障、急停、电源断开时继电器将制动电阻接入，通过电阻耗能起到一定的制动作用。其中，制动电阻在消耗能时，所发生的能量转化是（  ）

A.机械能转化为内能        B.机械能流失到空中

C.电能转化为内能        D.机械能转化为电能

2.（2020南通，10）图甲为天然气泄漏检测电路原理图。电源电压恒定，R0为定值电阻，气敏传感器两端电压UQ随天然气浓度C变化的关系如图乙。则下列描述R0的功率P0､电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是（  ）

A. B. C. D.

3.（2020咸宁，1）下列说法符合实际情况的是

A.人体正常的体温约为39℃

B.人正常步行的速度约为1.2m/s

C.大拇指与中指之间最大距离约为8dm

D.一只日光灯正常工作的电功率约为1kW

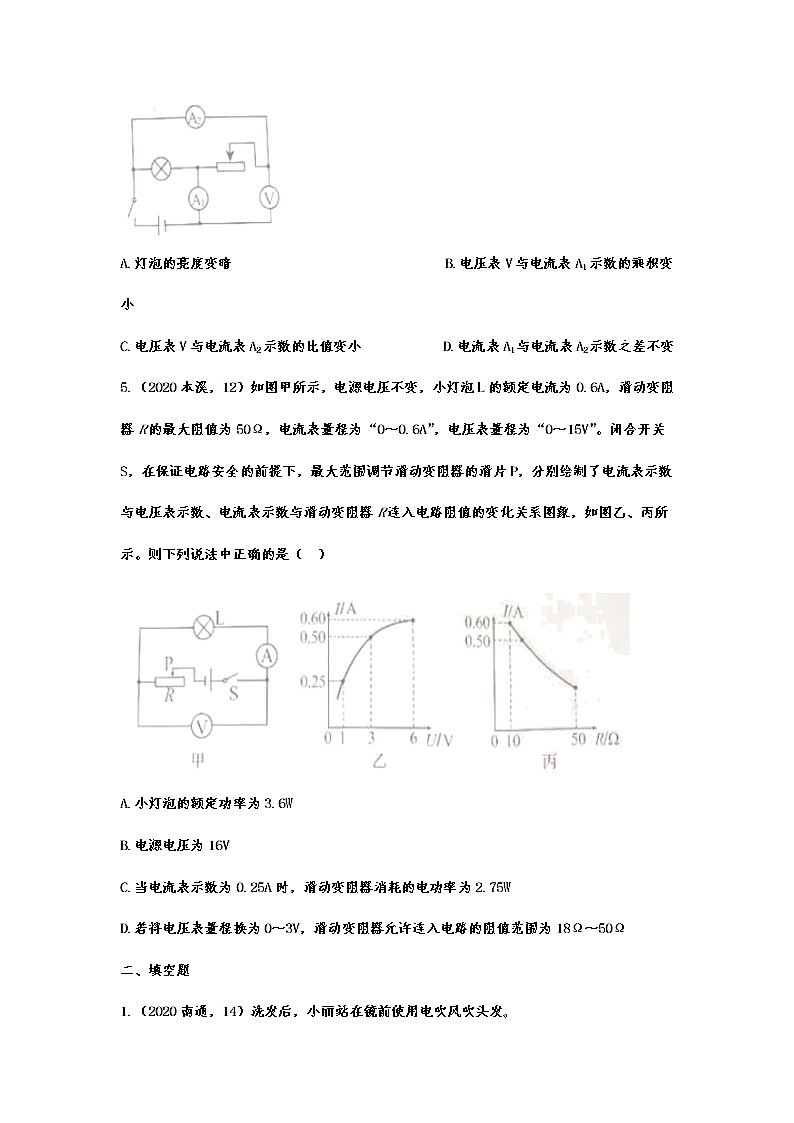

4.（2020本溪，9）如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（  ）

A.灯泡的亮度变暗 B.电压表V与电流表A1示数的乘积变小

C.电压表V与电流表A2示数的比值变小 D.电流表A1与电流表A2示数之差不变

5.（2020本溪，12）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是（  ）

A.小灯泡的额定功率为3.6W

B.电源电压为16V

C.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W

D.若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω

二、填空题

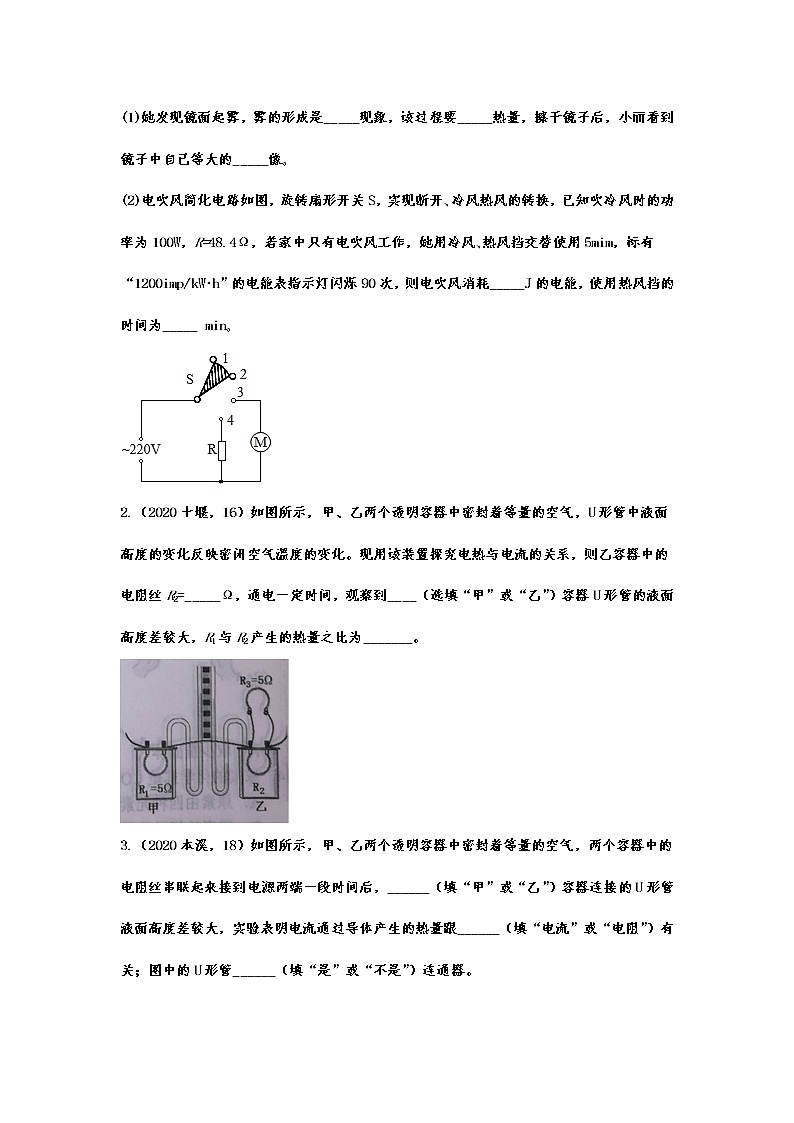

1.（2020南通，14）洗发后，小丽站在镜前使用电吹风吹头发｡

(1)她发现镜面起雾，雾的形成是_____现象，该过程要_____热量，擦干镜子后，小丽看到镜子中自己等大的_____像｡

(2)电吹风简化电路如图，旋转扇形开关S，实现断开､冷风热风的转换，已知吹冷风时的功率为100W，R=48.4Ω，若家中只有电吹风工作，她用冷风､热风挡交替使用5mim，标有“1200imp/kW･h”的电能表指示灯闪烁90次，则电吹风消耗_____J的电能，使用热风挡的时间为_____ min｡

2.（2020十堰，16）如图所示，甲、乙两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。现用该装置探究电热与电流的关系，则乙容器中的电阻丝R2=_____Ω，通电一定时间，观察到____（选填“甲”或“乙”）容器U形管的液面高度差较大，R1与R2产生的热量之比为_______。

3.（2020本溪，18）如图所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端一段时间后，______（填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟______（填“电流”或“电阻”）有关；图中的U形管______（填“是”或“不是”）连通器。

4.（2020本溪，20）如图是小铁家的电能表，根据表盘上的数据可知，他家同时使用的用电器总功率不能超过______W。一个铭牌上标有“220V 1500W”字样的微波炉单独正常工作2min，电能表的转盘转______转。转盘转动加快，说明电路中的总功率______（填“变大”“变小”或“不变”）。

三、实验探究题

1.（2020镇江，25）小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）

(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡

(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）

(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶

①小灯泡的额定功率为____W｡

②实验中所使用的滑动变阻器的规格可能为____

A.5Ω  2A          B.10Ω   2A    C.20Ω   1A     D.30Ω  1A

(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡

2.（2020恩施，24）在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。请完成下列问题：

(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；

(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A.通过灯的电流、B.灯两端的电压、C.灯的实际功率）

(3)通过大量的实验研究，我们必须养成一定的科学态度。比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。你对小敏此观点的评价是______。（需说明理由）

3.（2020咸宁，19）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。

(1)他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；

A.拧紧开关两端的接线柱B.拧紧小灯泡和它两端的接线柱

(2)他测量小灯泡额定功率的实验原理是____(填公式)，图甲中____(填仪器名称)的量程选择不合理；

(3)排除故障后，正确连接电路｡使小灯泡正常发光，电压表示数如图乙所示为____V，小灯泡的额定功率为____W；

(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只己知额定电流为I1的小灯泡的额定功率，请完成实验步骤：

①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为____；

②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；

③则小灯泡的额定功率表达式P额=___(用字母表示)｡

4.（2020十堰，23）如图是测量小灯泡额定电功率的实验，电源电压恒为6V，小灯泡额定电压U额=2.5V，正常发光电阻约为10Ω，有两个规格分别为“10Ω 2A”、“50Ω 1A”的滑动变阻器。

(1)本实验应选择规格为_______的滑动变阻器，如图甲已有部分电路连接好，请用笔画线代替导线，将电路连接完整_____________。

(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能导线____（选填“a”、“b”或“c”）断了。

(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5V时，电流表示数如图乙，则小灯泡的额定功率为______W。

(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示的电路，并进行实验：①只闭合开关S和S1，调节滑片P，使电流表示数为；②保持滑片P位置不动，断开开关__，闭合其它开关，读出电流表示数为I；③小灯泡的额定功率表达式为P额=____ （用题中物理量字母表示）。

四、计算题

1.（2020镇江，27）“超级电容”电动公交车利用超级电容替代电池储存电能，仅需在起始站和终点站充电数分钟就能完成一次运营。在平直公路上，某次运营过程简化为图示三个阶段阶∶

阶段一∶公交车充满电后，从起始站加速运动至A处时速度达到54km/h，此阶段电容释放的电能为E1=1.5×106J，其中80%转化为车的动能。

阶段二∶公交车从A处开始以54km/h的速度匀速行驶100s后到达B处，此阶段电容释放电能的90%用于维持公交车匀速行驶，公交车匀速行驶时所受阻力为3000N。

阶段三∶公交车从B处开始刹车，最后停在终点站｡

(1)求公交车运动至A处时的动能E2

(2)在公交车匀速行驶的过程中，求电容释放的电能E3

(3)在进站刹车过程中，若公交车可将动能减少量的75%回收为电能储存在电容中｡

①求进站车过程中回收的电能E4

②到达终点站后，要将电容充满电，求需要充入的电能E5

2.（2020恩施，29）如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。求：

(1)滑动变阻器两端AB间的电阻值；

(2)在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是多少?

(3)在整个过程中且电路安全条件下，R0功率的变化范围。

3.（2020南通，18）如图，电源电压为12V，灯泡L的规格为“6V　3W”，滑动变阻器R1上标有“20Ω 1A”，，电流表量程为。将开关S闭合，S1､S2断开，调节变阻器使灯泡正常发光｡

(1)求灯泡正常发光时的电阻；

(2)求滑动变阻器10s内消耗的电能；

(3)将开关S、S1、S2都闭合，移动滑片P且电路安全，求R1与R2功率之比的最大值。

4.（2020咸宁，22）如图甲所示的电路，电源两端电压U不变，R0是定值电阻，R是滑动变阻器｡将滑动变阻器的滑片滑到a端，闭合开关时滑动变阻器R消耗的功率P1为1.8W，断开开关时电流表的示数改变了0.3A；当开关S断开后，滑动变阻器的滑片在滑动的过程中，滑动变阻器接入电路的阻值R与电流表示数的倒数的关系如图乙所示｡求：

(1)电源两端的电压U和滑动变阻器最大的阻值Rm；

(2)定值电阻的阻值R0；

(3)电路消耗的最小功率P2｡

5.（2020十堰，25）如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、 2是开关连接的触点，加热盘温度达到103°C时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min， S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：

(1)加热状态时，电饭锅消耗的电能。

(2) R2的阻值。

(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率。

2020年中考物理真题分类训练——电功率参考答案

一、选择题

1.（2020恩施，10）动态制动是现代车辆采用的一种重要制动方式。动态制动器主要由动态制动电阻和继电器等组成，在故障、急停、电源断开时继电器将制动电阻接入，通过电阻耗能起到一定的制动作用。其中，制动电阻在消耗能时，所发生的能量转化是（  ）

A.机械能转化为内能        B.机械能流失到空中

C.电能转化为内能        D.机械能转化为电能

【答案】C

2.（2020南通，10）图甲为天然气泄漏检测电路原理图。电源电压恒定，R0为定值电阻，气敏传感器两端电压UQ随天然气浓度C变化的关系如图乙。则下列描述R0的功率P0､电路的总功率P随天然气浓度C变化的关系图线中，可能正确的是（  ）

A. B. C. D.

【答案】C

3.（2020咸宁，1）下列说法符合实际情况的是

A.人体正常的体温约为39℃

B.人正常步行的速度约为1.2m/s

C.大拇指与中指之间最大距离约为8dm

D.一只日光灯正常工作的电功率约为1kW

【答案】B

4.（2020本溪，9）如图所示，电源电压不变。闭合开关，灯泡正常发光，电压表和电流表均正常。滑动变阻器的滑片从中点向右移动的过程中，下列说法正确的是（  ）

A.灯泡的亮度变暗 B.电压表V与电流表A1示数的乘积变小

C.电压表V与电流表A2示数的比值变小 D.电流表A1与电流表A2示数之差不变

【答案】BD

5.（2020本溪，12）如图甲所示，电源电压不变，小灯泡L的额定电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0～0.6A”，电压表量程为“0～15V”。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。则下列说法中正确的是（  ）

A.小灯泡的额定功率为3.6W

B.电源电压为16V

C.当电流表示数为0.25A时，滑动变阻器消耗的电功率为2.75W

D.若将电压表量程换为0～3V，滑动变阻器允许连入电路的阻值范围为18Ω～50Ω

【答案】ACD

二、填空题

1.（2020南通，14）洗发后，小丽站在镜前使用电吹风吹头发｡

(1)她发现镜面起雾，雾的形成是_____现象，该过程要_____热量，擦干镜子后，小丽看到镜子中自己等大的_____像｡

(2)电吹风简化电路如图，旋转扇形开关S，实现断开､冷风热风的转换，已知吹冷风时的功率为100W，R=48.4Ω，若家中只有电吹风工作，她用冷风､热风挡交替使用5mim，标有“1200imp/kW･h”的电能表指示灯闪烁90次，则电吹风消耗_____J的电能，使用热风挡的时间为_____ min｡

【答案】    (1)液化    (2)放    (3)虚    (4)2.7×105    (5)4

2.（2020十堰，16）如图所示，甲、乙两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。现用该装置探究电热与电流的关系，则乙容器中的电阻丝R2=_____Ω，通电一定时间，观察到____（选填“甲”或“乙”）容器U形管的液面高度差较大，R1与R2产生的热量之比为_______。

【答案】    (1)5    (2)甲    (3)4：1

3.（2020本溪，18）如图所示，甲、乙两个透明容器中密封着等量的空气，两个容器中的电阻丝串联起来接到电源两端一段时间后，______（填“甲”或“乙”）容器连接的U形管液面高度差较大，实验表明电流通过导体产生的热量跟______（填“电流”或“电阻”）有关；图中的U形管______（填“是”或“不是”）连通器。

【答案】    (1)甲    (2)电阻    (3)不是

4.（2020本溪，20）如图是小铁家的电能表，根据表盘上的数据可知，他家同时使用的用电器总功率不能超过______W。一个铭牌上标有“220V 1500W”字样的微波炉单独正常工作2min，电能表的转盘转______转。转盘转动加快，说明电路中的总功率______（填“变大”“变小”或“不变”）。

【答案】    (1)4400    (2)30    (3)变大

三、实验探究题

1.（2020镇江，25）小华用图1所示电路来测量小灯泡的电功率（部分器材的规格已标明）

(1)图1是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在器材操作上存在的两个不妥之处∶①____；②____｡

(2)闭合开关进行实验，小华发现无论怎样调节滑动变阻器，电压表示数始终为3V，而电流表示数始终为零，已知仅导线发生故障，则图1中导线____（选填“①”､“②”或“③”）发生了____ （填写故障名称）

(3)小华进行了六次实验，记录实验数据并在U-I图像中描点，得到小灯泡两端的电压与电流的关系图像如图2所示，则根据记录的数据和图像可知∶

①小灯泡的额定功率为____W｡

②实验中所使用的滑动变阻器的规格可能为____

A.5Ω  2A          B.10Ω   2A    C.20Ω   1A     D.30Ω  1A

(4)实验结束后，小华继续对滑动变阻器两端电压与通过它的电流关系进行了探究，则他画出的U-I图像应为图3中的虚线____（选填“①”､“②”或“③”），你选择的依据是____｡

【答案】    (1)①开关未断开    (2)②滑动变阻器滑片未移至阻值最大端左端    (3)①    (4)断路    (5)①0.75    (6)②D    (7)①    (8)“小灯泡和滑动变阻器两端电压之和保持不变”或“小灯泡两端电压变化量和滑动变阻器两端电压变化量始终相等”

2.（2020恩施，24）在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。请完成下列问题：

(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；

(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A.通过灯的电流、B.灯两端的电压、C.灯的实际功率）

(3)通过大量的实验研究，我们必须养成一定的科学态度。比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。你对小敏此观点的评价是______。（需说明理由）

【答案】 (1)或

    (2)变大    (3)C    (4)错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差

3.（2020咸宁，19）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。

(1)他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；

A.拧紧开关两端的接线柱B.拧紧小灯泡和它两端的接线柱

(2)他测量小灯泡额定功率的实验原理是____(填公式)，图甲中____(填仪器名称)的量程选择不合理；

(3)排除故障后，正确连接电路｡使小灯泡正常发光，电压表示数如图乙所示为____V，小灯泡的额定功率为____W；

(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只己知额定电流为I1的小灯泡的额定功率，请完成实验步骤：

①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为____；

②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；

③则小灯泡的额定功率表达式P额=___(用字母表示)｡

【答案】    (1)B    (2)P=UI    (3)电流表    (4)2.4    (5)1.2    (6)I1    (7)I12R0

4.（2020十堰，23）如图是测量小灯泡额定电功率的实验，电源电压恒为6V，小灯泡额定电压U额=2.5V，正常发光电阻约为10Ω，有两个规格分别为“10Ω 2A”、“50Ω 1A”的滑动变阻器。

(1)本实验应选择规格为_______的滑动变阻器，如图甲已有部分电路连接好，请用笔画线代替导线，将电路连接完整_____________。

(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能导线____（选填“a”、“b”或“c”）断了。

(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5V时，电流表示数如图乙，则小灯泡的额定功率为______W。

(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示的电路，并进行实验：①只闭合开关S和S1，调节滑片P，使电流表示数为；②保持滑片P位置不动，断开开关__，闭合其它开关，读出电流表示数为I；③小灯泡的额定功率表达式为P额=____ （用题中物理量字母表示）。

【答案】    (1)“50Ω  1A”    (2)    (3)c    (4)0.65W    (5)S1    (6)

四、计算题

1.（2020镇江，27）“超级电容”电动公交车利用超级电容替代电池储存电能，仅需在起始站和终点站充电数分钟就能完成一次运营。在平直公路上，某次运营过程简化为图示三个阶段阶∶

阶段一∶公交车充满电后，从起始站加速运动至A处时速度达到54km/h，此阶段电容释放的电能为E1=1.5×106J，其中80%转化为车的动能。

阶段二∶公交车从A处开始以54km/h的速度匀速行驶100s后到达B处，此阶段电容释放电能的90%用于维持公交车匀速行驶，公交车匀速行驶时所受阻力为3000N。

阶段三∶公交车从B处开始刹车，最后停在终点站｡

(1)求公交车运动至A处时的动能E2

(2)在公交车匀速行驶的过程中，求电容释放的电能E3

(3)在进站刹车过程中，若公交车可将动能减少量的75%回收为电能储存在电容中｡

①求进站车过程中回收的电能E4

②到达终点站后，要将电容充满电，求需要充入的电能E5

【答案】(1)1.2×106J；(2)5×106J；(3)①9×105J，②5.6×106J

2.（2020恩施，29）如图甲所示，电源电压保持12V不变，R0为定值电阻，电压表量程为0~15V，电流表量程为0~0.6A。第一次只闭合开关S、S1，将滑片P从B端移动到A端，第二次只闭合开关S、S2，将滑片P从B端逐步向A端移动，直至白炽灯L正常发光。根据实验过程中测量的数据，绘制电流表与电压表示数的关系图像如图乙所示。求：

(1)滑动变阻器两端AB间的电阻值；

(2)在闭合开关S、S2时，白炽灯L正常工作1min消耗的电能是多少?

(3)在整个过程中且电路安全条件下，R0功率的变化范围。

【答案】(1)20Ω；(2)180J；(3)0.9W~2.5W

3.（2020南通，18）如图，电源电压为12V，灯泡L的规格为“6V　3W”，滑动变阻器R1上标有“20Ω 1A”，，电流表量程为。将开关S闭合，S1､S2断开，调节变阻器使灯泡正常发光｡

(1)求灯泡正常发光时的电阻；

(2)求滑动变阻器10s内消耗的电能；

(3)将开关S、S1、S2都闭合，移动滑片P且电路安全，求R1与R2功率之比的最大值。

【答案】(1)；(2)；(3)

4.（2020咸宁，22）如图甲所示的电路，电源两端电压U不变，R0是定值电阻，R是滑动变阻器｡将滑动变阻器的滑片滑到a端，闭合开关时滑动变阻器R消耗的功率P1为1.8W，断开开关时电流表的示数改变了0.3A；当开关S断开后，滑动变阻器的滑片在滑动的过程中，滑动变阻器接入电路的阻值R与电流表示数的倒数的关系如图乙所示｡求：

(1)电源两端的电压U和滑动变阻器最大的阻值Rm；

(2)定值电阻的阻值R0；

(3)电路消耗的最小功率P2｡

【答案】(1) 6V ；20Ω；(2) 10Ω；(3)1. 2W

5.（2020十堰，25）如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1=44Ω，S为靠近加热盘的感温开关，1、 2是开关连接的触点，加热盘温度达到103°C时，S自动切换到保温状态。某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了10min， S自动切换到保温状态，保温时图乙所示电能表的转盘在1min内转过5转。求：

(1)加热状态时，电饭锅消耗的电能。

(2) R2的阻值。

(3)用电高峰时，实际电压只有额定电压的80%，电饭锅加热状态的实际功率。

【答案】(1) 6.6×105J；(2) 44Ω；(3) 704W
