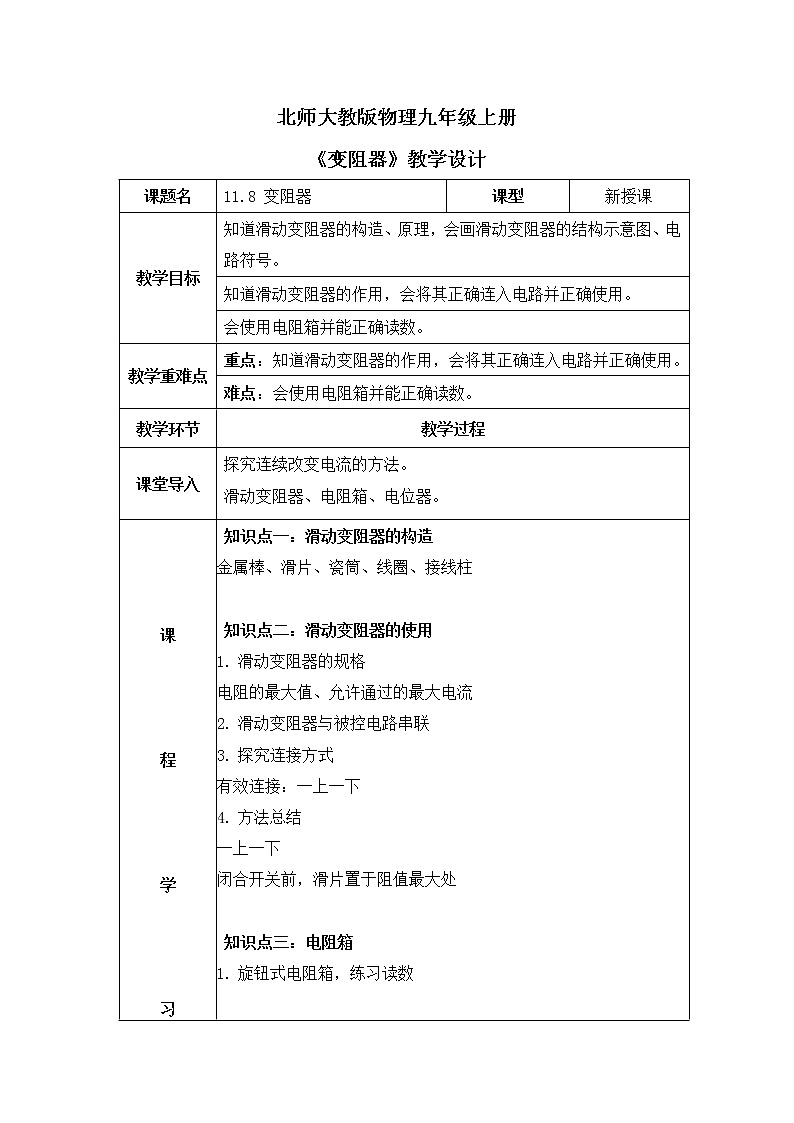

这是一份北师大版九年级全册八 变阻器精品ppt课件，文件包含北师大九上118《变阻器》课件pptx、北师大九上118《变阻器》教案docx、164滑动变阻器的使用mp4、64滑动变阻器原理swf、64滑动变阻器四种接法的比较swf、油量表模拟swf等6份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

1. 新课导入2. 新课教学3. 课堂反馈4. 课堂小结
连续改变连接在电路中的电阻。
如何实现台灯亮度的连续调节呢？
1、如何改变连接在电路中的电阻呢？
①材料 ②横截面积 ③长度
2、哪种方法改变电阻最简便可行呢？
通过改变接入电路中的电阻线的长度来改变电阻的器件。
阅读滑动变阻器的说明书。
滑动变阻器与被控电路串联。
2、允许通过的最大电流是1.5A
电阻变化范围是0－50Ω
1、电阻最大值是50Ω
1、使用C、D（上边两个）接线柱：
滑动变阻器的电阻线没有接入电路，所以不改变电阻，是一种无效接法。
2、使用A、B（下边两个）接线柱：
相当于接入电路中一个定值电阻，同样起不改变电阻，但限制电流，保护电路。
3、使用A、Ｃ（一上一下）两个接线柱：
AP段接入电路，当滑片P远离A端时，AP段电阻线变长，电阻变大，电流变小，灯变暗。
4、使用A、D（一上一下）两个接线柱：
5、使用B、C（一上一下）两个接线柱：
BP段接入电路，当滑片P滑向B端时，BP段电阻线变短，电阻变小，电流变大，灯变亮。
6、使用B、D（一上一下）两个接线柱：
4、电学实验为了保护电路，要求滑动变阻器在 闭合开关前要将滑片置于阻值 的位置。
2、要将至少 接入电路，导线只接在 滑片上或支架上，都不能使它连入电路。
1、滑动变阻器要 连入被控电路。
3、只有用 的接法，才能使滑动变阻 器起到改变电阻的作用。
5、电阻的变化由 与 接线柱 之间的电阻线的长度决定，距离越大，电阻 越大；距离越小，电阻越小。
与滑动变阻器相比，电阻箱有哪些优缺点？
电阻箱的示数是 Ω。最大阻值是 Ω。
1、下列滑动变阻器的四中接法中正确的是（ ）
2、、当滑片P向右滑动时，下列接入电路的滑动变阻 器的电阻变小的是 ( )
3、如图是汽车、摩托车油量表（电流表）原理示意 图，R′是定值电阻，R是滑动变阻器，则（ ） A．向油箱里加油时，电流表示数变大 B．燃油消耗下降时，电流表示数变大 C．燃油全部耗尽时，电流表将被烧坏 D．油箱加油过满时，电流表将被烧坏
连接方式：“一上一下”串联在电路中
工作原理：改变连接在电路中的电阻线长度
作用：改变电路中电阻、电流、电压且保护电路
