北师大版九年级全册八 变阻器教案配套课件ppt

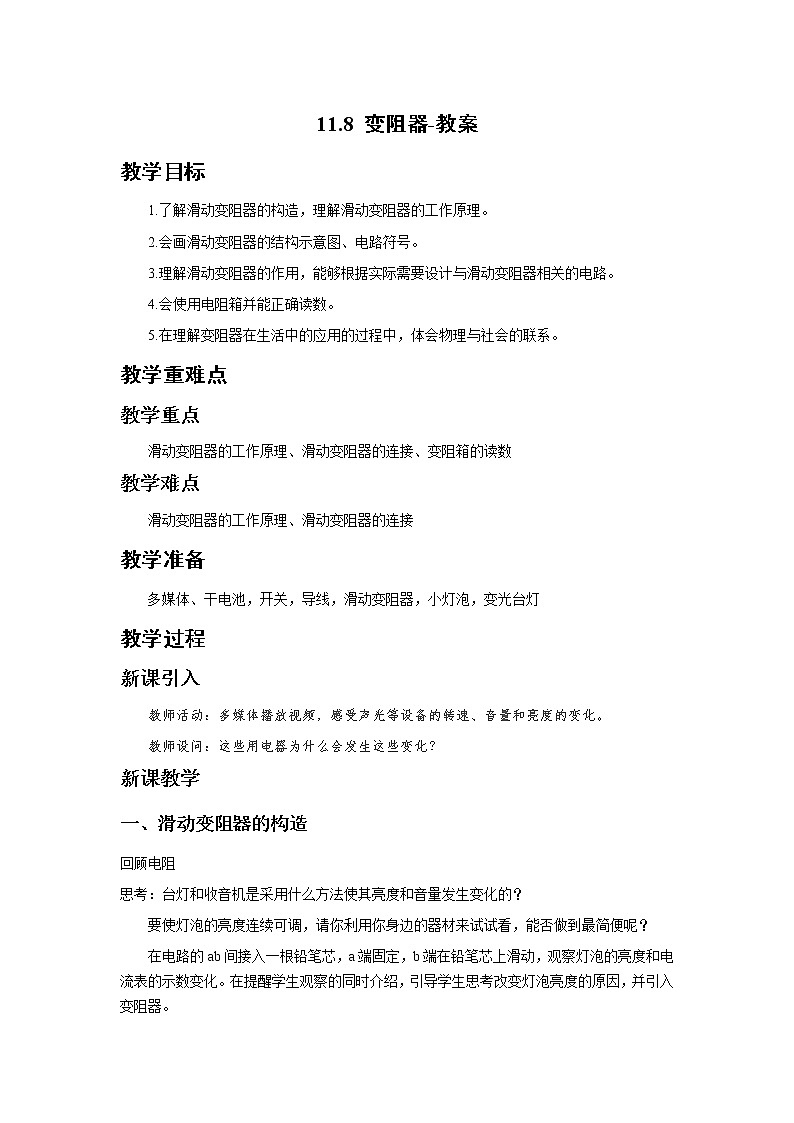

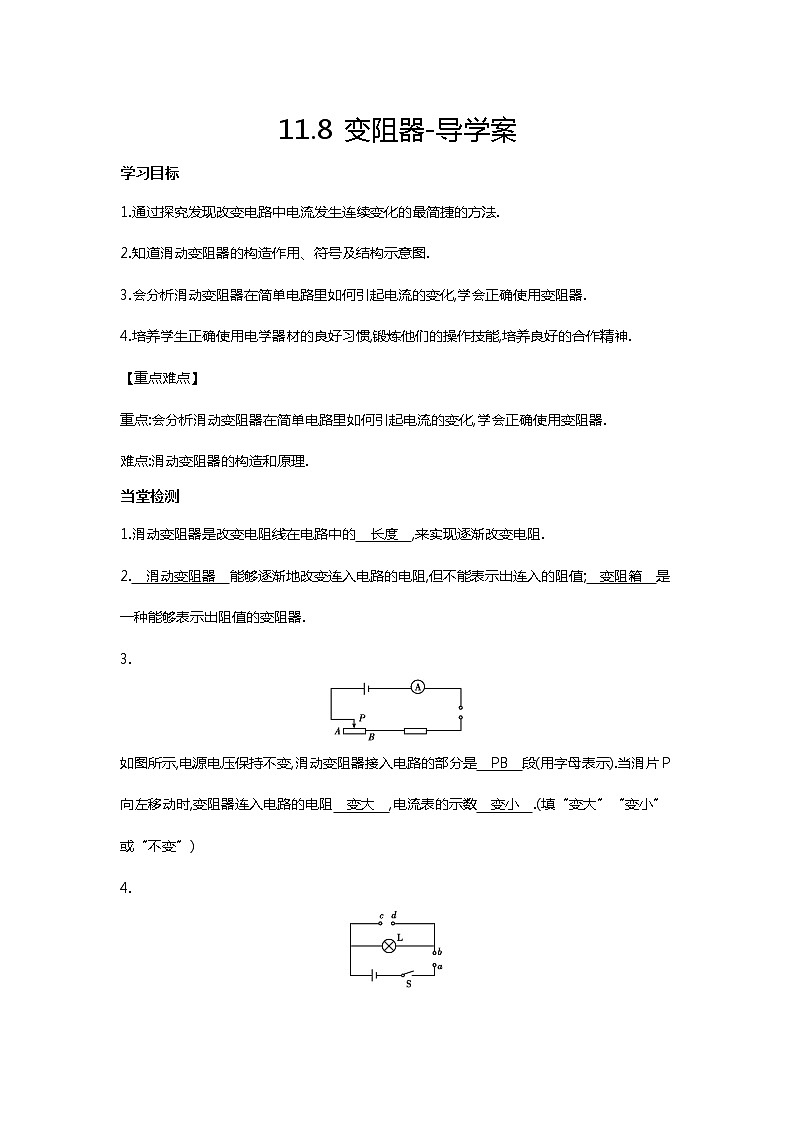

展开1.知道滑动变阻器的构造、原理,会画结构示意图、电路符号。2.知道滑动变阻器的作用,会将其正确连入电路并会正确使用。3.知道滑动变阻器铭牌上参数的含义、使用规则和实际应用。4.会使用电阻箱并能正确读数。
定义:表示导体对电流阻碍作用的大小
台灯和收音机是采用什么方法使其亮度和音量发生变化的?

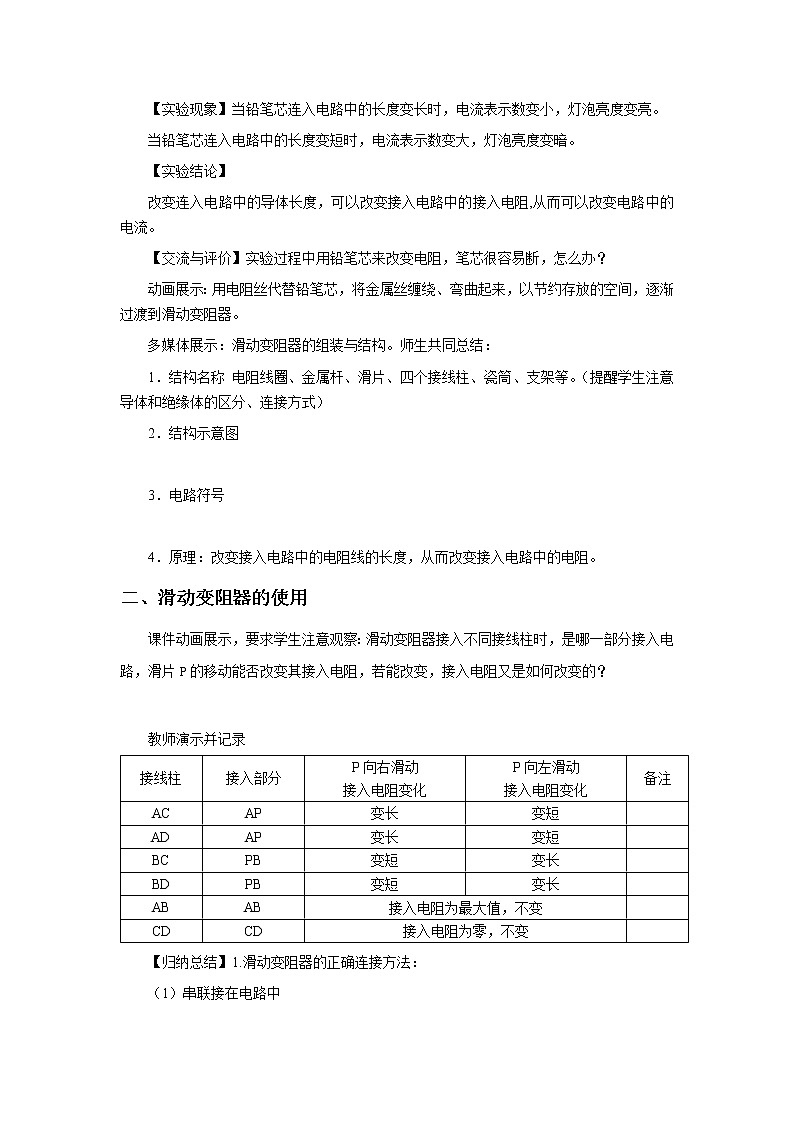

思考:电流表的示数和小灯泡的亮度有何变化?铅笔芯接入长度有何变化?两者有关系吗?
当铅笔芯连入电路中的长度变长时,电流表示数_______,灯泡亮度_______ 。
当铅笔芯连入电路中的长度变短时,电流表示数_______ ,灯泡亮度_______ 。
改变连入电路中的______________ ,可以改变接入电路中的_______,从而可以改变电路中的_______ 。
实验过程中用铅笔芯来改变电阻,笔芯很容易断,怎么办?
4、原理:改变接入电路中的电阻线的长度,从而改变接入电路中的电阻.
滑动变阻器的正确连接方法
2.连接“一上一下”两接线柱
3.判断滑动变阻器的电阻变化方法
铭牌上标有什么?其含义是什么?“20Ω 1A”是什么意思?
变阻器的最大阻值是20Ω,允许通过的最大电流是1A。
1. 改变电路中的电流2. 改变电路中部分电路两端的电压3. 保护电路
在闭合开关之前,应将滑片置于阻值最大端。
你能读出这两个电阻箱的读数吗?
都可以改变接入电阻,从而改变电路中的电流。
比较滑动变阻器和变阻箱的异同

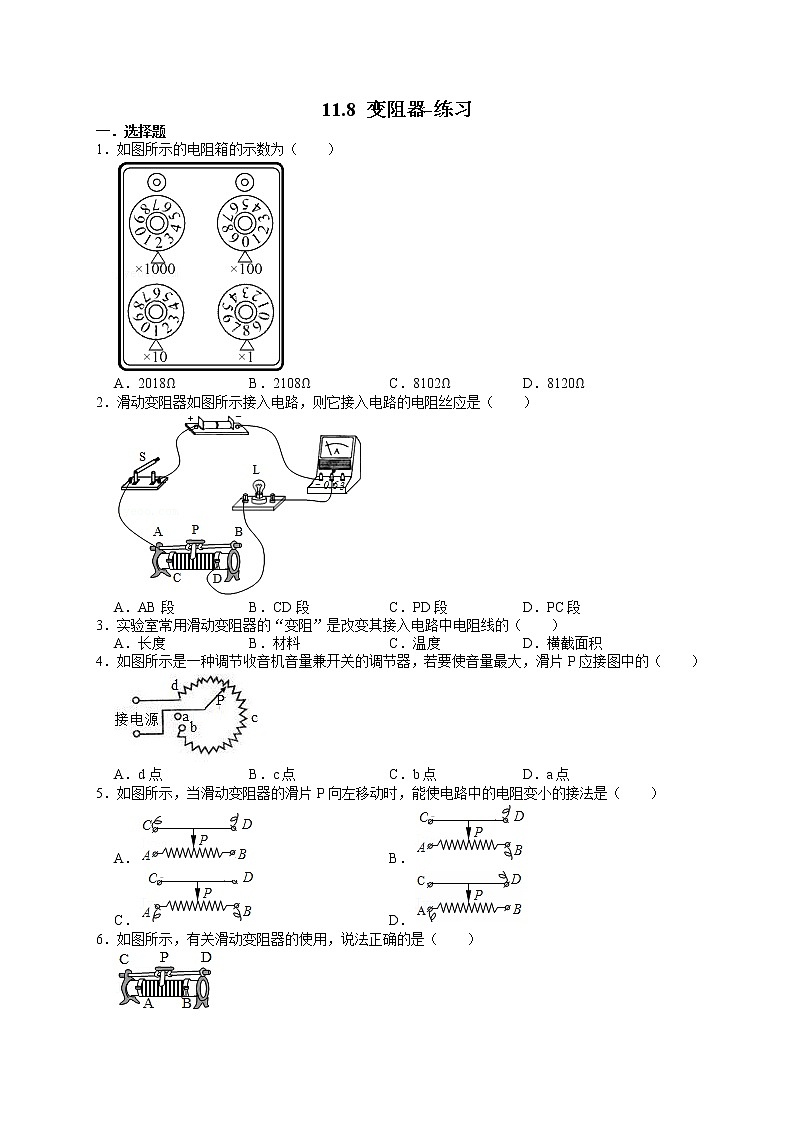

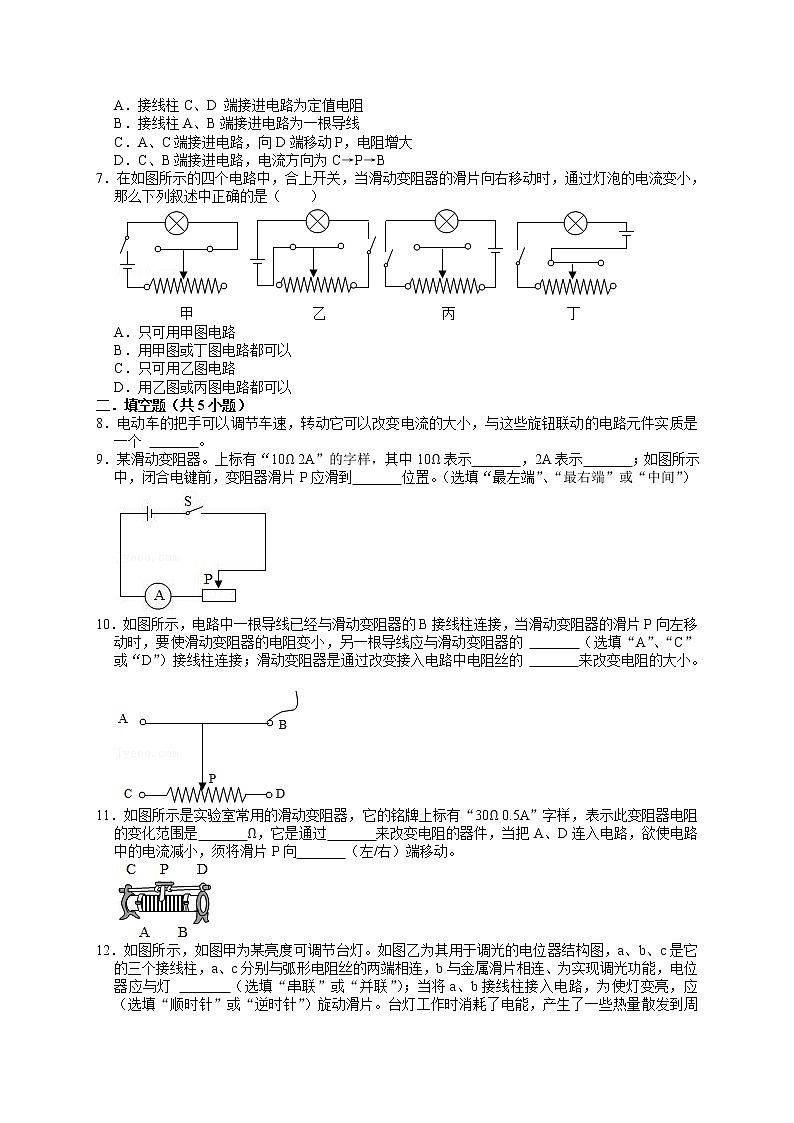

例:一个滑动变阻器铭牌上标有“20Ω 1A”的字样,它的意思是指变阻器的 ( )
A.电阻最小值是20Ω,允许通过的最大电流是1AB.电阻最小值是20Ω,允许通过的最小电流是1AC.电阻最大值是20Ω,允许通过的最小电流是1AD.电阻变化范围是0-20Ω,允许通过的最大电流是1A
如图所示的甲、乙两种电路是在电源电压不变的情况下,利用滑动变阻器改变小灯泡亮度的是( )A.甲图 B.乙图C.两图都可以D.两图都不能改变灯的亮度
如图所示,用滑动变阻器控制灯的亮度,若要求滑片P向C端滑动时灯变亮,则变阻器连入电路中正确的接法是( )A.C接M,D接N B.A接M,B接NC.A接M,D接N D.B接M,D接N

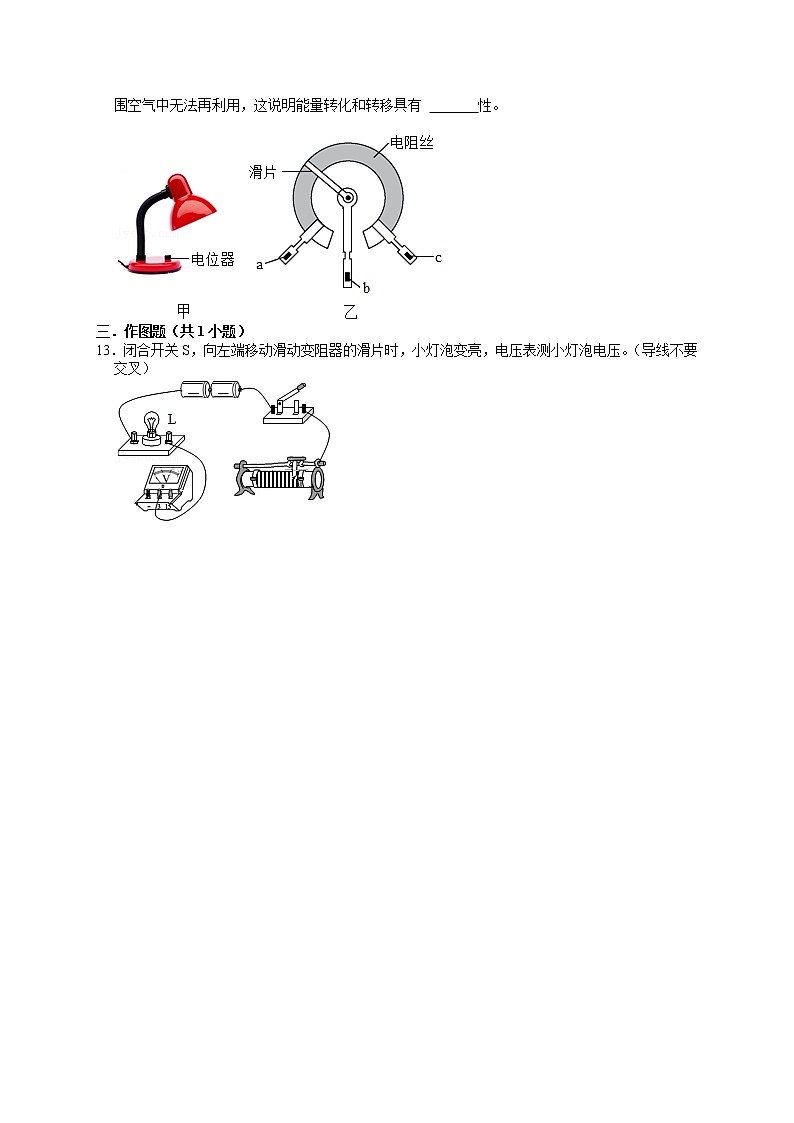

如图所示,是练习使用滑动变阻器改变灯泡亮度的未完成电路,请用笔画线代替导线完成电路连接.要求:灯 L1 和 L2 并联,开关同时控制两灯,滑动变阻器只控制 L1 的亮度,导线不能相交。
插入式电阻箱有两个接线柱,接线柱之间有几段电阻丝,电阻丝的上方有可插入或拔出的铜塞。拔出铜塞时,对应的那段电阻丝就接入了电路;插入铜塞时,对应的那段电阻丝就会被短路,相当于没有接入电路。如图所示,接入电路的电阻R= 2 Ω + 5 Ω = 7 Ω。
