2022年中考物理一模真题专项练习——电学综合计算

这是一份2022年中考物理一模真题专项练习——电学综合计算，共19页。试卷主要包含了2A时，灯L两端电压；，，求加热过程中等内容，欢迎下载使用。

2022年中考物理一模真题专项练习——电学综合计算

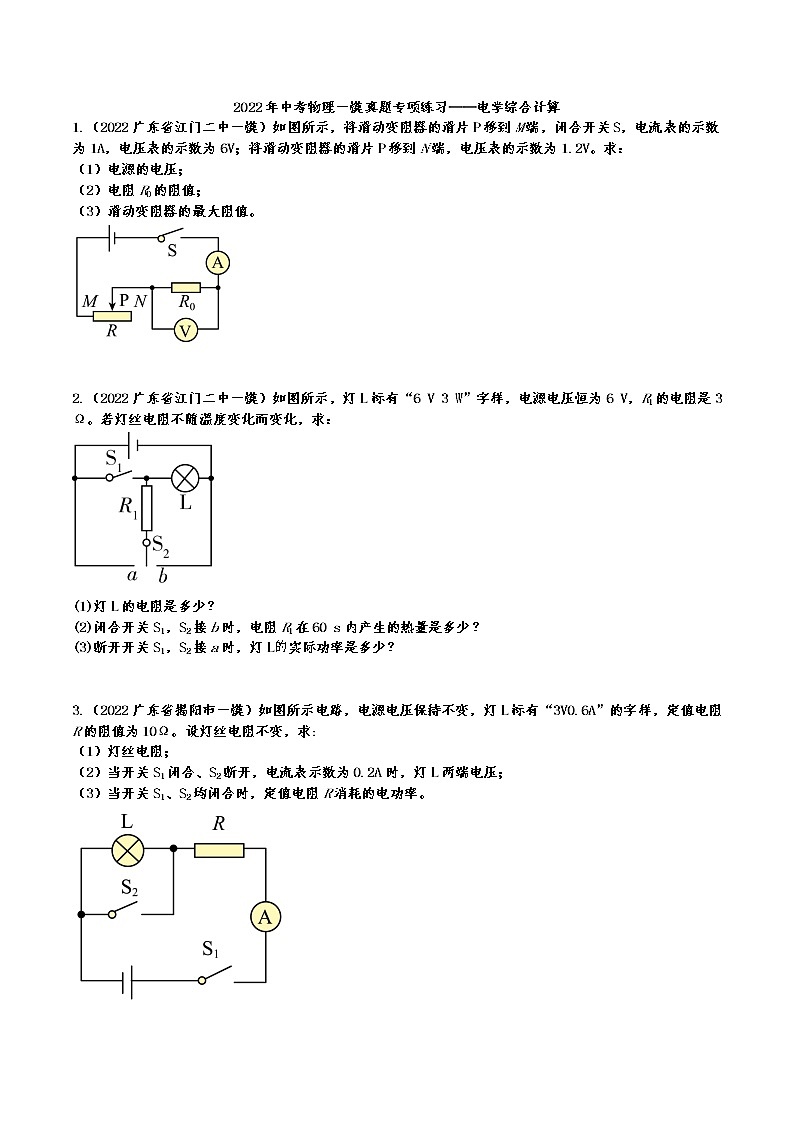

1.（2022广东省江门二中一模）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表的示数为1A，电压表的示数为6V；将滑动变阻器的滑片P移到N端，电压表的示数为1.2V。求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。



2.（2022广东省江门二中一模）如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，R1的电阻是3 Ω。若灯丝电阻不随温度变化而变化，求：

(1)灯L的电阻是多少？
(2)闭合开关S1，S2接b时，电阻R1在60 s内产生的热量是多少？
(3)断开开关S1，S2接a时，灯L实际功率是多少？


3.（2022广东省揭阳市一模）如图所示电路，电源电压保持不变，灯L标有“3V0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻不变，求:
（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。

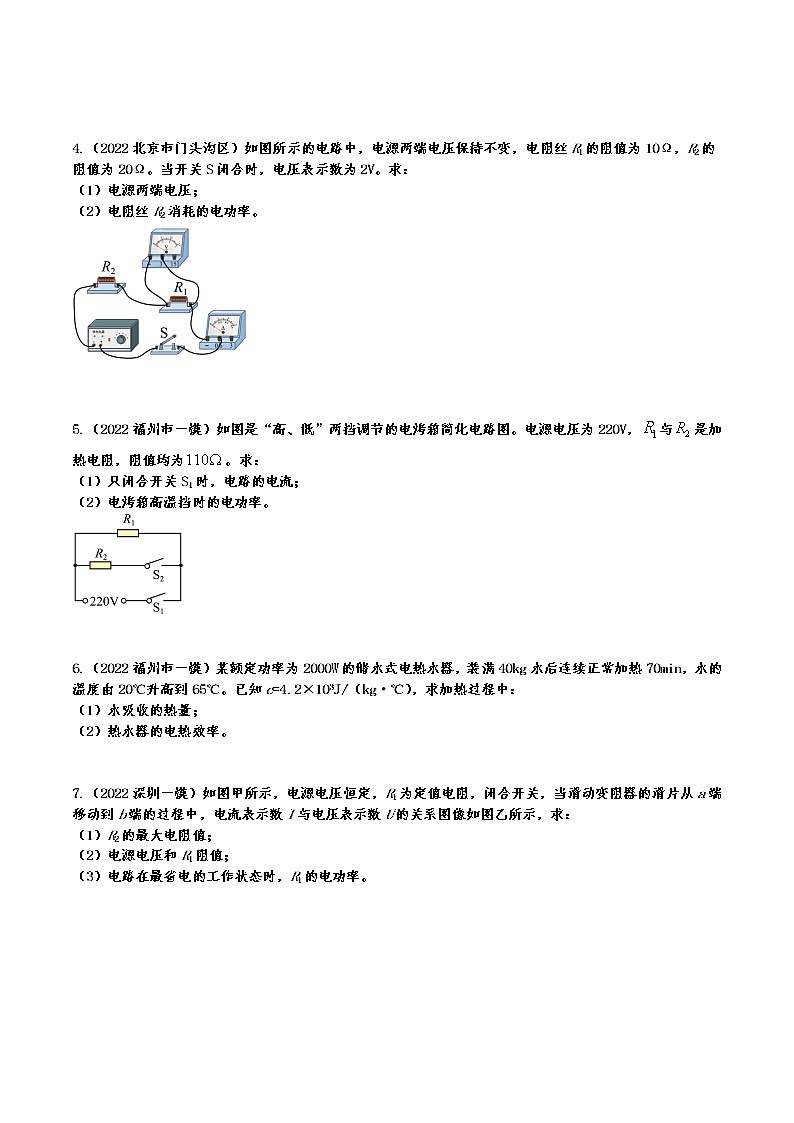

4.（2022北京市门头沟区）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω，R2的阻值为20Ω。当开关S闭合时，电压表示数为2V。求：
（1）电源两端电压；
（2）电阻丝R2消耗的电功率。



5.（2022福州市一模）如图是“高、低”两挡调节的电烤箱简化电路图。电源电压为220V，与是加热电阻，阻值均为。求：
（1）只闭合开关S1时，电路的电流；
（2）电烤箱高温挡时的电功率。



6.（2022福州市一模）某额定功率为2000W的储水式电热水器，装满40kg水后连续正常加热70min，水的温度由20℃升高到65℃。已知c=4.2×103J/（kg·℃），求加热过程中：
（1）水吸收的热量；
（2）热水器的电热效率。

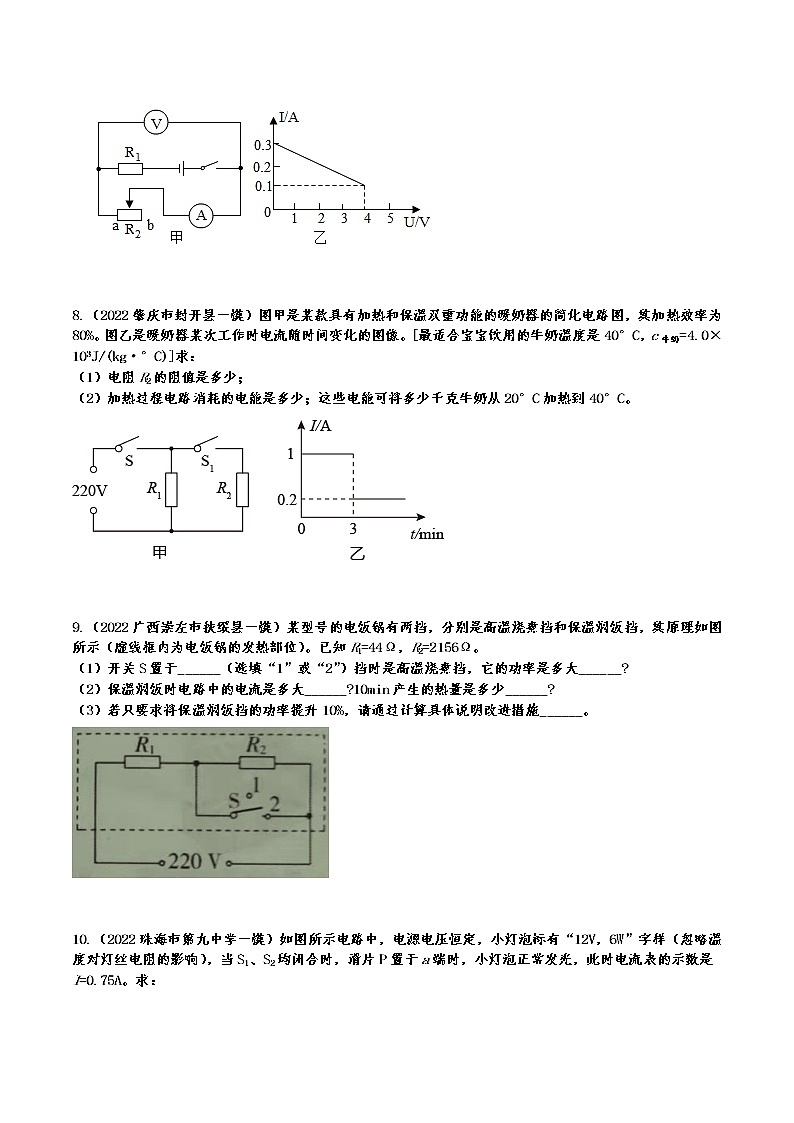

7.（2022深圳一模）如图甲所示，电源电压恒定，R1为定值电阻，闭合开关，当滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，求：
（1）R2的最大电阻值；
（2）电源电压和R1阻值；
（3）电路在最省电的工作状态时，R1的电功率。



8.（2022肇庆市封开县一模）图甲是某款具有加热和保温双重功能的暖奶器的简化电路图，其加热效率为80%。图乙是暖奶器某次工作时电流随时间变化的图像。[最适合宝宝饮用的牛奶温度是40°C，c牛奶=4.0×103J/(kg·°C)]求：
（1）电阻R2的阻值是多少；
（2）加热过程电路消耗的电能是多少；这些电能可将多少千克牛奶从20°C加热到40°C。



9.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。
（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?
（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?
（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。



10.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；
（2）滑动变器的最大阻值为______Ω；
（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。


11.（2022肇庆市封开县一模）图1是小亮家某品牌小厨宝（小体积快速电热水器）。某次正常加热工作中，其内胆装有5L的水，胆内水的温度随时间变化的图像如图2所示。已知小厨宝正常工作时的电压为220V，额定功率为2200W，水的比热容为c水＝4.2×103J/（kg·℃）。问：
（1）该小厨宝内胆装有水的质量为 ______kg；
（2）由图象可知，加热5min，水温升高了 ______℃，吸收的热量为______J；
（3）本次加热小厨宝消耗了______J的电能，该小厨宝的发热电阻阻值为多少？（ ）



12.（2022中山市黄圃镇中学一模）图甲是某款电热饭盒，部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），求∶
（1）开关S接触1时，电热饭盒处于高温挡还是低温挡？
（2）电热饭盒正常工作时，利用高温挡将质量为1kg，初温为20℃的汤加热至50℃，需要多少时间？【c汤=4.0×103J/（kg·℃），不考虑热损耗】
（3）R2的阻值为多少Ω？
额定电压
220V
额定功率
低温档
48.4W
高温档
400W



13.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：
（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？
（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？
（3）保温时的功率是多少？



14.（2022广东省江门二中一模）阅读材料，回答问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转产生高速气流将灰尘吸入集尘盒。图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度的增强而减小。如表为扫地机器人的部分参数（注：2.5A·h是指在额定电压下以2.5A的电流可工作1h）。
额定电压
12V
额定功率
30W
电池总容量
2.5A·h
工作噪音
<50dB
（1）图乙中的电磁铁是根据电流的______效应工作的；
（2）闭合开关，扫地机器人工作，当清扫到一定程度时，地面的灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流______（选填“增大”“减小”或“不变”），电磁铁的磁性______（选填“增强”“减弱”或“不变”），触点B将与触点______（选填“A”或“C”）接触；
（3）充满电后电池储存的电能为______J，最多可以供扫地机器人正常工作______h。



15.（2022深圳市蛇口育才二中一模）如图甲所示为一个超声波加湿器，它可以对干燥的房间进行加湿，给人们创设舒适的生活环境，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0=20Ω，湿敏电阻R的阻值随湿度（RH）变化的关系图像如图丙所示。在电路安全工作的前提下，电流表的示数范围为0~0.2A，电压表的示数范围为0~9V，求：
（1）当电流表示数为0.2A时，电压表的示数；
（2）当湿度为50%时，电路中电流表的示数；
（3）请通过计算，说明该装置能否监测到90%的湿度值。


16.（2022茂名市茂南区一模）小华家买了一个家用电吹风，如图甲所示，其简化电路如图乙所示，主要技术参数如下表所示。请解答如下问题：
型号
SHZ2010-624
热风温度
50℃~75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
质量
0.5kg
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？（结果保留一位小数）
（3）当电吹风吹热风时，假如当时电路供电电压为200V，则电吹风电热丝的实际电功率为多大？（结果保留一位小数）



17.（2022深圳市蛇口育才二中一模）图甲所示为某品牌家用热水器的简化电路图，S1是手动开关，置于热水器外部；S2是温控开关，置于热水器内部；当水温低于 40℃时自动闭合，达到 40℃时自动断开，R1与 R2均为用来发热且阻值不变的电热丝，使用时， 手动闭合开关 S1，电热水器开始工作。下表为该电热水器部分参数。
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
2420W
水箱容量
50L
设定温度
40℃
（1）该热水器正常工作时，电热丝 R1的阻值是多少？
（2）热水器正常加热时，通过 R2电流是多大？
（3）假设关闭家中的其它所有用电器，只让该热水器接入电路烧水 5min，刚好将水箱中水温升到 40℃，观察到家中电能表（如图乙所示）的指示灯闪烁了 200 次，则此时热水器两端的实际电压多大？



18.（2022深圳市盐田区一模）爆米花松脆可口，几乎是年轻人看电影时的“标配”。如图是南山某影城中爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S2时，R2加热，电动机搅拌，开始制作爆米花；只闭合开关S1时，R1保温，防止爆米花变凉。爆米花机的铭牌如表所示。
额定电压
220V
加热功率
200W
保温功率
20W
电动机功率
44W
（1）保温电阻R1的阻值是多少？
（2）将100克20oC玉米粒加热到300oC成为爆米花时，玉米粒吸收热量是多少？【不考虑热量的损失，c玉米＝1.2×103J/（kg·℃）】
（3）制作一份爆米花用时5分钟，为了防止糊锅，需要电动机不停搅拌。已知电动机线圈电阻是1欧，求此过程中电动机线圈产生的热量是多少？



19.（2022深圳市盐田区一模）阅读下列短文，回答问题。
中国移动将5G智能机器人（如图甲所示）运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了5台高清摄像头和红外热成像测温仪，能够在5m范围内同时扫描多达10人的体温，如果检测到体温异常或者未戴口罩，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的20%时，会主动寻找充电器充电。下表为某智能机器人的部分参数。
额定工作电压
18V
额定行进功率
200W
电池容量
30Ah
额定喷洒功率
100W
水箱容积
20L
行进速度
0.3～0.6m/s
额定雾化量
15L/h
净重
102kg
机器人上还安装了超声波雾化器自动喷枪，工作时，雾化片产生每秒170万次的高频率振动，将消毒液雾化成大量1um～5um的超微粒子，再吹散到空气中进行消杀病毒。其中额定雾化量是指雾化器正常工作1h雾化液体的体积。

（1）机器人在水平路上一边向前匀速直线运动一边喷雾状消毒液时，机器人的机械能______（变大/变小/不变）。喷洒消毒剂后，离得远的地方也能闻到刺鼻的气味，这是______现象；
（2）下列说法正确的是______；
A．高清摄像头是通过凸透镜成正立缩小的实像
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．机器人安装宽履带代替车轮，既为了增大摩擦，又为了减小压强
D．通过遥控器发出超声波来远程控制机器人的前进和后退
（3）小明设计了如图乙的模拟智能测温报警电路：电源电压调为18V，报警器（电阻不计）通过的电流超过10mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT其阻值随温度T的变化关系如图丙所示。
①要求：当所测温度达到或超过37时，系统报警，按照下列步骤调试电路：
a．电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
b．将开关S向c端闭合，移动滑动变阻器的滑片，直至报警器报警；
c．保持滑动变阻器滑片位置不变，将开关S向d端闭合，报警系统即可正常使用；
②用①中已调试好的报警电路进行测温，测得某学生的体温为36.5，此时热敏电阻RT的阻值是______，该电路中的电流是______mA（保留一位小数）。
20.（2022福州市一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：
（1）电阻工作100s产生的热量；
（2）电磁铁吸住滑块的最小电流；
（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。
温度
24
26
28
30
32
34
36
38
热敏电阻
180
160
140
120
100
80
60
40


2022年中考物理一模试题分类练习——电学综合计算参考答案
1.（2022广东省江门二中一模）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表的示数为1A，电压表的示数为6V；将滑动变阻器的滑片P移到N端，电压表的示数为1.2V。求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。

【答案】（1）6V；（2）；（3）
2.（2022广东省江门二中一模）如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，R1的电阻是3 Ω。若灯丝电阻不随温度变化而变化，求：

(1)灯L的电阻是多少？
(2)闭合开关S1，S2接b时，电阻R1在60 s内产生的热量是多少？
(3)断开开关S1，S2接a时，灯L实际功率是多少？
【答案】(1)12 Ω；(2)720 J；(3)1.92 W
3.（2022广东省揭阳市一模）如图所示电路，电源电压保持不变，灯L标有“3V0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻不变，求:
（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。

【答案】（1）5Ω；（2）1V；（3）0.9W
4.（2022北京市门头沟区）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω，R2的阻值为20Ω。当开关S闭合时，电压表示数为2V。求：
（1）电源两端电压；
（2）电阻丝R2消耗的电功率。

【答案】（1）6V；（2）0.8W
5.（2022福州市一模）如图是“高、低”两挡调节的电烤箱简化电路图。电源电压为220V，与是加热电阻，阻值均为。求：
（1）只闭合开关S1时，电路的电流；
（2）电烤箱高温挡时的电功率。

【答案】（1）2A；（2）880W
6.（2022福州市一模）某额定功率为2000W的储水式电热水器，装满40kg水后连续正常加热70min，水的温度由20℃升高到65℃。已知c=4.2×103J/（kg·℃），求加热过程中：
（1）水吸收的热量；
（2）热水器的电热效率。
【答案】（1）7.56×106J；（2）
7.（2022深圳一模）如图甲所示，电源电压恒定，R1为定值电阻，闭合开关，当滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，求：
（1）R2的最大电阻值；
（2）电源电压和R1阻值；
（3）电路在最省电的工作状态时，R1的电功率。

【答案】（1）40Ω；（2）6V，20Ω；（3）0.2W
8.（2022肇庆市封开县一模）图甲是某款具有加热和保温双重功能的暖奶器的简化电路图，其加热效率为80%。图乙是暖奶器某次工作时电流随时间变化的图像。[最适合宝宝饮用的牛奶温度是40°C，c牛奶=4.0×103J/(kg·°C)]求：
（1）电阻R2的阻值是多少；
（2）加热过程电路消耗的电能是多少；这些电能可将多少千克牛奶从20°C加热到40°C。

【答案】（1）275Ω；（2）3.96×104J，0.496kg
9.（2022广西崇左市扶绥县一模）某型号的电饭锅有两挡，分别是高温烧煮挡和保温焖饭挡，其原理如图所示（虚线框内为电饭锅的发热部位）。已知R1=44Ω，R2=2156Ω。
（1）开关S置于______（选填“1”或“2”）挡时是高温烧煮挡，它的功率是多大______?
（2）保温焖饭时电路中的电流是多大______?10min产生的热量是多少______?
（3）若只要求将保温焖饭挡的功率提升10%，请通过计算具体说明改进措施______。

【答案】 ①. 2 ②. 1100 ③. 0.1 ④. 1.32×104J ⑤. 把R2换成阻值为1956Ω的电阻
10.（2022珠海市第九中学一模）如图所示电路中，电源电压恒定，小灯泡标有“12V，6W”字样（忽略温度对灯丝电阻的影响），当S1、S2均闭合时，滑片P置于a端时，小灯泡正常发光，此时电流表的示数是I=0.75A。求：

（1）灯泡正常发光时的电阻为______Ω；
（2）滑动变器的最大阻值为______Ω；
（3）当S1闭合，S2断开，移动滑片P置于某一位置时，电压表的示数为4.8V，则滑动变阻器在5min内消耗的电能为______J。
【答案】 ①. 24 ②. 48 ③. 432
11.（2022肇庆市封开县一模）图1是小亮家某品牌小厨宝（小体积快速电热水器）。某次正常加热工作中，其内胆装有5L的水，胆内水的温度随时间变化的图像如图2所示。已知小厨宝正常工作时的电压为220V，额定功率为2200W，水的比热容为c水＝4.2×103J/（kg·℃）。问：
（1）该小厨宝内胆装有水的质量为 ______kg；
（2）由图象可知，加热5min，水温升高了 ______℃，吸收的热量为______J；
（3）本次加热小厨宝消耗了______J的电能，该小厨宝的发热电阻阻值为多少？（ ）

【答案】 ①. 5 ②. 30 ③. 6.3×105 ④. 6.6×105 ⑤. 22Ω
12.（2022中山市黄圃镇中学一模）图甲是某款电热饭盒，部分参数如表所示，其简化电路如图乙所示，R1、R2均是发热电阻（阻值不随温度变化），求∶
（1）开关S接触1时，电热饭盒处于高温挡还是低温挡？
（2）电热饭盒正常工作时，利用高温挡将质量为1kg，初温为20℃的汤加热至50℃，需要多少时间？【c汤=4.0×103J/（kg·℃），不考虑热损耗】
（3）R2的阻值为多少Ω？
额定电压
220V
额定功率
低温档
48.4W
高温档
400W

【答案】（1）低温档；（2）300s；（3）879Ω
13.（2022珠海市第九中学一模）如图所示是某品牌电炖锅的内部简化电路图，电炖锅上有1000W和440W两挡功率，挡位可自动调节。其工作过程是：按下开关，自动选择1000W挡将汤煮至，然后自动跳至440W挡进行保温慢炖。设汤的初温为，质量为2kg，汤的比热容为，求：
（1）若电炖锅将汤从初温加热至，在此过程中汤吸收的热量是多少？
（2）不考虑热损失，将汤从初温加热至，需要加热多长时间？
（3）保温时的功率是多少？

【答案】（1）；（2）640s；（3）
14.（2022广东省江门二中一模）阅读材料，回答问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转产生高速气流将灰尘吸入集尘盒。图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度的增强而减小。如表为扫地机器人的部分参数（注：2.5A·h是指在额定电压下以2.5A的电流可工作1h）。
额定电压
12V
额定功率
30W
电池总容量
2.5A·h
工作噪音
<50dB
（1）图乙中的电磁铁是根据电流的______效应工作的；
（2）闭合开关，扫地机器人工作，当清扫到一定程度时，地面的灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流______（选填“增大”“减小”或“不变”），电磁铁的磁性______（选填“增强”“减弱”或“不变”），触点B将与触点______（选填“A”或“C”）接触；
（3）充满电后电池储存的电能为______J，最多可以供扫地机器人正常工作______h。

【答案】 ①. 磁 ②. 增大 ③. 增强 ④. C ⑤. 1.08×105J ⑥. 1
15.（2022深圳市蛇口育才二中一模）如图甲所示为一个超声波加湿器，它可以对干燥的房间进行加湿，给人们创设舒适的生活环境，图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R0=20Ω，湿敏电阻R的阻值随湿度（RH）变化的关系图像如图丙所示。在电路安全工作的前提下，电流表的示数范围为0~0.2A，电压表的示数范围为0~9V，求：
（1）当电流表示数为0.2A时，电压表的示数；
（2）当湿度为50%时，电路中电流表的示数；
（3）请通过计算，说明该装置能否监测到90%的湿度值。
【答案】（1）8V；（2）0.15A；（3）不能
16.（2022茂名市茂南区一模）小华家买了一个家用电吹风，如图甲所示，其简化电路如图乙所示，主要技术参数如下表所示。请解答如下问题：
型号
SHZ2010-624
热风温度
50℃~75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
质量
0.5kg
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？（结果保留一位小数）
（3）当电吹风吹热风时，假如当时电路供电电压为200V，则电吹风电热丝的实际电功率为多大？（结果保留一位小数）

【答案】（1）3.6×104J；（2）AB，4.5A；（3）727.3W
17.（2022深圳市蛇口育才二中一模）图甲所示为某品牌家用热水器的简化电路图，S1是手动开关，置于热水器外部；S2是温控开关，置于热水器内部；当水温低于 40℃时自动闭合，达到 40℃时自动断开，R1与 R2均为用来发热且阻值不变的电热丝，使用时， 手动闭合开关 S1，电热水器开始工作。下表为该电热水器部分参数。
额定电压
220V
频率
50Hz
保温功率
220W
加热功率
2420W
水箱容量
50L
设定温度
40℃
（1）该热水器正常工作时，电热丝 R1的阻值是多少？
（2）热水器正常加热时，通过 R2电流是多大？
（3）假设关闭家中的其它所有用电器，只让该热水器接入电路烧水 5min，刚好将水箱中水温升到 40℃，观察到家中电能表（如图乙所示）的指示灯闪烁了 200 次，则此时热水器两端的实际电压多大？

【答案】（1）220Ω；（2）10A；（3）200V
18.（2022深圳市盐田区一模）爆米花松脆可口，几乎是年轻人看电影时的“标配”。如图是南山某影城中爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S2时，R2加热，电动机搅拌，开始制作爆米花；只闭合开关S1时，R1保温，防止爆米花变凉。爆米花机的铭牌如表所示。
额定电压
220V
加热功率
200W
保温功率
20W
电动机功率
44W
（1）保温电阻R1的阻值是多少？
（2）将100克20oC玉米粒加热到300oC成为爆米花时，玉米粒吸收热量是多少？【不考虑热量的损失，c玉米＝1.2×103J/（kg·℃）】
（3）制作一份爆米花用时5分钟，为了防止糊锅，需要电动机不停搅拌。已知电动机线圈电阻是1欧，求此过程中电动机线圈产生的热量是多少？

【答案】（1）2420Ω；（2）3.36×104J；（3）12J
19.（2022深圳市盐田区一模）阅读下列短文，回答问题。
中国移动将5G智能机器人（如图甲所示）运用到校园环境监测中，进行红外智能测温以及校园消毒。智能机器人配备了5台高清摄像头和红外热成像测温仪，能够在5m范围内同时扫描多达10人的体温，如果检测到体温异常或者未戴口罩，机器人会向相关人员自动发送警报。机器人当剩余电量减为电池容量的20%时，会主动寻找充电器充电。下表为某智能机器人的部分参数。
额定工作电压
18V
额定行进功率
200W
电池容量
30Ah
额定喷洒功率
100W
水箱容积
20L
行进速度
0.3～0.6m/s
额定雾化量
15L/h
净重
102kg
机器人上还安装了超声波雾化器自动喷枪，工作时，雾化片产生每秒170万次的高频率振动，将消毒液雾化成大量1um～5um的超微粒子，再吹散到空气中进行消杀病毒。其中额定雾化量是指雾化器正常工作1h雾化液体的体积。

（1）机器人在水平路上一边向前匀速直线运动一边喷雾状消毒液时，机器人的机械能______（变大/变小/不变）。喷洒消毒剂后，离得远的地方也能闻到刺鼻的气味，这是______现象；
（2）下列说法正确的是______；
A．高清摄像头是通过凸透镜成正立缩小的实像
B．红外测温仪工作时发出红外线射向人体再反射回测温仪内进行测温
C．机器人安装宽履带代替车轮，既为了增大摩擦，又为了减小压强
D．通过遥控器发出超声波来远程控制机器人的前进和后退
（3）小明设计了如图乙的模拟智能测温报警电路：电源电压调为18V，报警器（电阻不计）通过的电流超过10mA时就会报警，电阻箱最大阻值为999Ω，热敏电阻RT其阻值随温度T的变化关系如图丙所示。
①要求：当所测温度达到或超过37时，系统报警，按照下列步骤调试电路：
a．电路接通前，应先将滑动变阻器滑片置于b端，再将电阻箱调到______Ω；
b．将开关S向c端闭合，移动滑动变阻器的滑片，直至报警器报警；
c．保持滑动变阻器滑片位置不变，将开关S向d端闭合，报警系统即可正常使用；
②用①中已调试好的报警电路进行测温，测得某学生的体温为36.5，此时热敏电阻RT的阻值是______，该电路中的电流是______mA（保留一位小数）。
【答案】 ①. 变小 ②. 扩散 ③. C ④. 500 ⑤. 550Ω ⑥. 9.7
20.（2022福州市一模）喜欢创造发明的小榕设计了一个自动控温的保温箱，其工作原理电路图如图所示。电源电压恒为12V，控制电路中电磁铁线圈电阻忽略不计，定值电阻，加热电路中电阻。为热敏电阻，其阻值随温度变化情况如表所示。闭合开关后，当箱内温度达时，衔铁被吸下，电阻停止工作；当箱内温度低于时，电磁铁磁性减弱，在弹簧作用下，A、B 两触点接触，电阻又开始工作。求：
（1）电阻工作100s产生的热量；
（2）电磁铁吸住滑块的最小电流；
（3）若将电流表改成温度表，其刻度是否均匀，请通过分析计算说明理由。
温度
24
26
28
30
32
34
36
38
热敏电阻
180
160
140
120
100
80
60
40

【答案】（1）7200J；（2）0.05A；（3）表盘上温度值的刻度不均匀，电流与电阻不成正比
