2022年中考物理真题分类练习—电学计算
1.（2022黑龙江牡丹江、鸡西地区）学习了电功率的知识后，小亮想利用家中的电能表（如图所示）测量电水壶的电功率和热效率，他把质量为1kg温度是20℃的冷水倒入电水壶中，然后把家中的用电器都与电源断开，仅让电水壶工作，在5分钟内将这壶水烧开（在标准气压下），他观察到电能表转盘转了70转，试求：
（1）将这壶水烧开，水吸收的热量是多少？
（2）电水壶的电功率为多少？
（3）电水壶的热效率为多少？



2.（2022湖南常德）如图所示，电路中使用的是可调电压电源，电阻R1＝3Ω，R2＝6Ω，小灯泡L标有“12V 18W”的字样（不考虑温度对小灯泡电阻的影响）。
（1）开关S1、S2、S3闭合，调节电源电压为6V时，求电流表A的示数；
（2）开关S1、S2闭合，S3断开，调节电源电压为10V时，求小灯泡L的实际发光功率；
（3）开关S1闭合，S2、S3断开，调节电源电压使小灯泡L正常发光时，求电路消耗的总功率。



3.（2022湖南郴州）如图所示，电源电压恒定，L为“6V 3.6W”的小灯泡（假设灯丝电阻不随温度变化）。当S1断开，S和S2闭合时，灯泡L正常发光；当S、S1、S2都闭合时，通过定值电阻R1、R2的电流之比为3：2；闭合开关S，在确保通过电阻R2的电流不为零的前提下，控制S1、S2的通断，R2消耗的最大功率和最小功率之比为9：1。求：
（1）灯泡L的电阻；
（2）电源电压；
（3）R2消耗的最大功率。

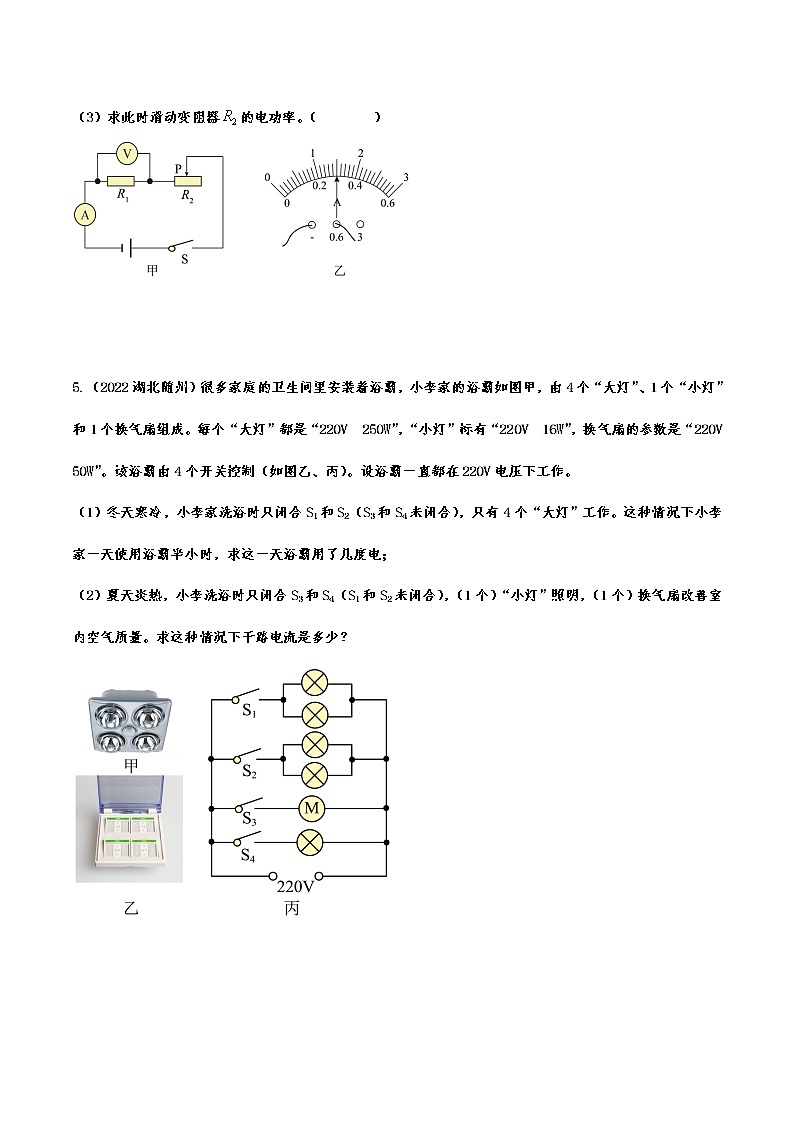

4.（2022湖南衡阳）如图甲所示，电源两端电压恒为3V，开关S闭合，当滑动变阻器的滑片P移动到某一位置时，电压表的示数1.8V，电流表的示数如图乙所示。
（1）读出电流表的示数为___________A；
（2）求定值电阻的阻值；（ ）
（3）求此时滑动变阻器的电功率。（ ）



5.（2022湖北随州）很多家庭的卫生间里安装着浴霸，小李家的浴霸如图甲，由4个“大灯”、1个“小灯”和1个换气扇组成。每个“大灯”都是“220V 250W”，“小灯”标有“220V 16W”，换气扇的参数是“220V 50W”。该浴霸由4个开关控制（如图乙、丙）。设浴霸一直都在220V电压下工作。
（1）冬天寒冷，小李家洗浴时只闭合S1和S2（S3和S4未闭合），只有4个“大灯”工作。这种情况下小李家一天使用浴霸半小时，求这一天浴霸用了几度电；
（2）夏天炎热，小李洗浴时只闭合S3和S4（S1和S2未闭合），（1个）“小灯”照明，（1个）换气扇改善室内空气质量。求这种情况下干路电流是多少？



6.（2022齐齐哈尔）新冠疫情期间，一位热心市民为小区卡点志愿者送来了一个便携式可折叠电热壶，如图甲所示。该型号电热壶额定电压为220V，具有加热、保温两档。保温档的额定功率为200W，内部简化电路如图乙所示，双触点开关只能在触点1和2、2和3及3和4之间切换。、是两个阻值不变的发热元件，，现将此电热壶接到220V的家庭电路中，求：
（1）当双触点开关接触触点___________（选填“2和3”或“3和4”）时为保温挡；
（2）的电阻是多少？加热档的电功率是多少？（ ）
（3）若电热壶内装有0.5L的水，现用加热档使水从20℃升高到100℃，加热效率为80%，则需要加热多少秒？[]（ ）



7.（2022湖北十堰）如图是某新型多挡榨汁机电路结构简化图。它具有榨汁、加热、保温功能，部分参数如下表。（果汁密度近似水的密度，果汁比热容为4.2×103J/（kg•℃）。求：
榨汁机部分参数
额定电压
220V
榨汁功率
66W
加热功率
220W
保温功率
88W
容积
300mL
（1）将榨汁机中300mL的果汁从10℃加热到30℃，吸收的热量；
（2）仅榨汁时，电路中的电流；
（3）电阻R1的阻值。



8.（2022湖南长沙）在如图甲所示的电路中，电源电压U保持不变，E和F接线柱只能分别连接A、B、C、D四个接线柱中的一个。小灯泡标有“6V 3W”且不考虑灯丝电阻随温度的变化，图乙为定值电阻的I-U图像，电流表量程为0~3A。滑动变阻器铭牌上标有最大电流2A，最大阻值模糊不清，a、b为电阻丝的端点。将E与A相连，F与D相连，断开开关S，滑动变阻器的滑片P从b端滑到ab中点时，小灯泡恰好正常发光，移动滑片过程中电流表的示数变化了0.1A。

（1）小灯泡的电阻为______Ω；
（2）滑片P在b端时，通过小灯泡的电流为______A；
（3）在保证电路安全的情况下，通过将E、F分别连接到不同的接线柱、控制开关的通断和调节滑片，可以使电路的总功率分别达到最大值和最小值，则与的差值为______W。


9.（2022湖南岳阳）音乐喷泉是集光机电技术于一体的装置，让红、绿、蓝三种色灯照射到水柱上，通过电脑控制三种色灯功率的比例就能让水柱变换颜色，呈现美轮美奂的视觉效果。图甲是某段时间内红、绿两色灯功率随时间变化的图像。
（1）第28s红灯两端的电压为100V，求此时通过红灯的电流；
（2）请计算0～30s内红灯和绿灯消耗的总电能；
（3）图乙是控制喷泉水柱工作的模拟电路。AB两端输入如图丙所示的周期性变化的电压UAB，定值电阻R=2Ω，D为特殊电子元件。当UAB
