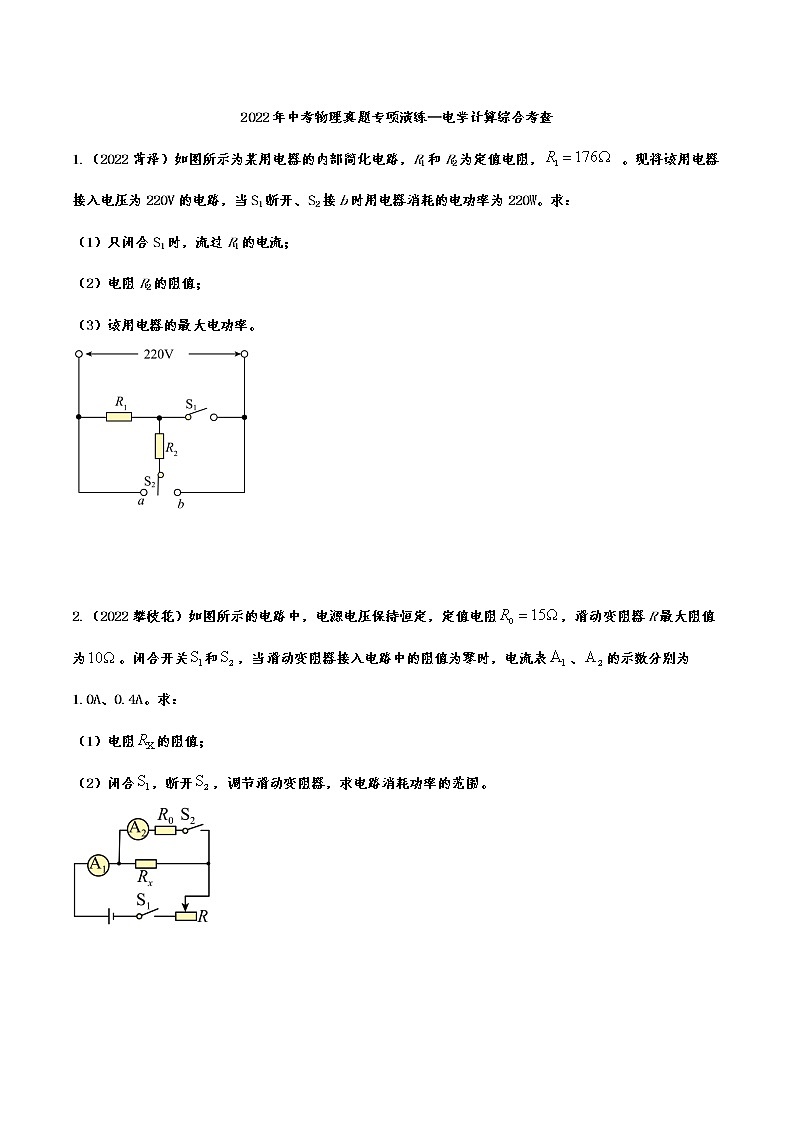

2022年中考物理真题专项演练—电学计算综合考查
1.（2022菏泽）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。



2.（2022攀枝花）如图所示的电路中，电源电压保持恒定，定值电阻，滑动变阻器R最大阻值为。闭合开关和，当滑动变阻器接入电路中的阻值为零时，电流表、的示数分别为1.0A、0.4A。求：
（1）电阻的阻值；
（2）闭合，断开，调节滑动变阻器，求电路消耗功率的范围。



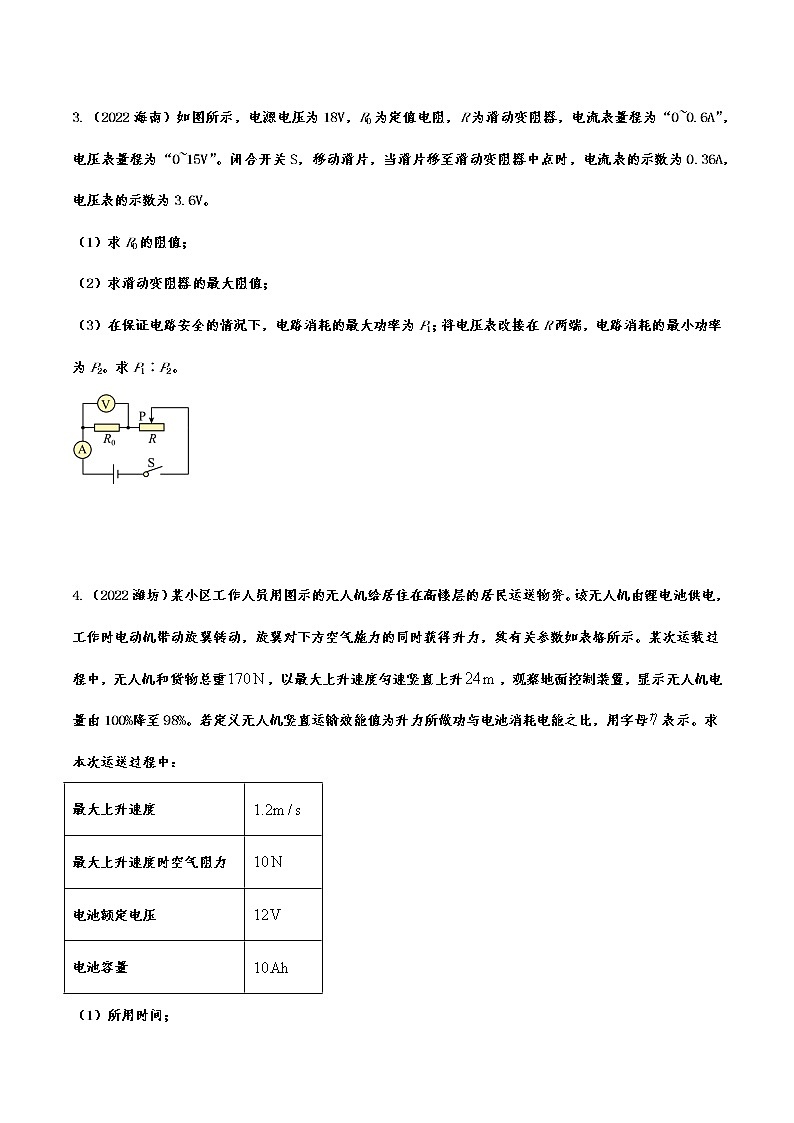

3.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。



4.（2022潍坊）某小区工作人员用图示的无人机给居住在高楼层的居民运送物资。该无人机由锂电池供电，工作时电动机带动旋翼转动，旋翼对下方空气施力的同时获得升力，其有关参数如表格所示。某次运载过程中，无人机和货物总重，以最大上升速度匀速竖直上升，观察地面控制装置，显示无人机电量由100%降至98%。若定义无人机竖直运输效能值为升力所做功与电池消耗电能之比，用字母表示。求本次运送过程中：
最大上升速度

最大上升速度时空气阻力

电池额定电压

电池容量

（1）所用时间；

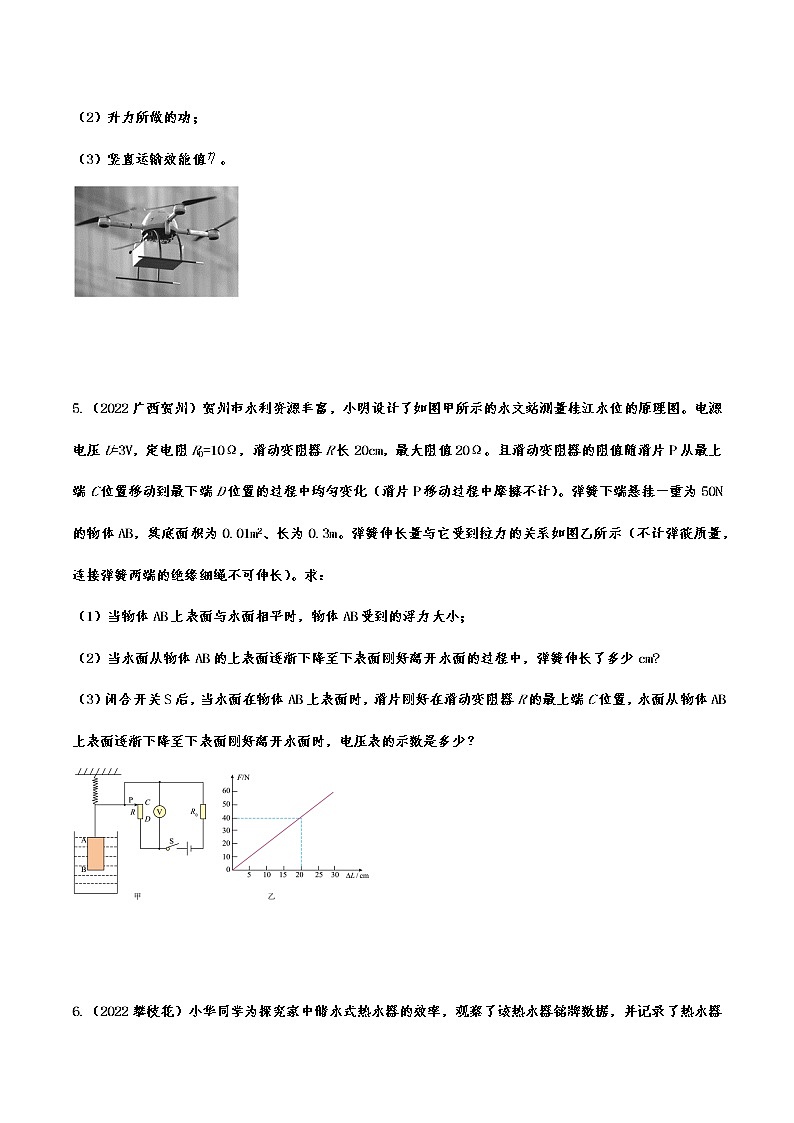

（2）升力所做的功；
（3）竖直运输效能值。



5.（2022广西贺州）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。电源电压U=3V，定电阻R0=10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹筱质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少cm?
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？



6.（2022攀枝花）小华同学为探究家中储水式热水器的效率，观察了该热水器铭牌数据，并记录了热水器某次加热过程的相应数据，如表1、表2。已知水的密度为，比热容为。
表1
储水式热水器
型号：DSZF
电器类别：1
额定电压：
额定功率：
额定频率：
额定容量：
表2
记录时间
水温（℃）
8:00
44
8:10
48
8:30
57
小华分析以上数据，得出水温从44℃上升到57℃的过程中，热水器中的水吸收的热量Q=______J，热水器消耗的电能W=______J，热水器的效率为______。


7.（2022滨州）如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？



8.（2022四川乐山）标有“6V 3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求
（1）电源电压U；
（2）小灯泡正常发光时的电阻RL；
（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。



9.（2022潍坊）图示是一款自动炖煮机的简化电路图，、是两个完全相同的电热丝，为电源开关，通过控制开关、实现“低温”“中温”“高温”三个挡位间的切换。从该炖煮机铭牌信息中获知，其额定电压220V，加热效率为75%，但功率信息模糊不清。为研究该炖煮机的工作情况及有关信息，在炖煮机中装入的水，闭合开关，通过观察其电子显示屏（消耗电能忽略不计），记录有关信息如表格所示。水的比热容，求：
指示灯状态
工作时间
水温变化
高温灯亮

34℃升至100℃
中温灯亮

100℃保持不变
低温灯亮

100℃保持不变
（1）水吸收的热量；
（2）炖煮机高温挡时的功率；
（3）炖煮机消耗的电能。



10.（2022镇江）北京冬奥会上使用的氢燃料电池汽车，是利用氢与氧发生化学反应产生电能，供给电动机而驱动汽车行驶的。如图所示，该类型汽车甲在平直公路上从A地出发，以90km/h的速度行驶1h到达B地，消耗0.8kg氢燃料，所产生电能E电的80%用于维持汽车匀速行驶，所受阻力为1000N。已知每加注1kg氢燃料所需的费用为30元。

（1）求A、B两地之间距离。
（2）求此过程中产生的电能E电。
（3）燃油汽车乙也在该公路上从A地出发，以90km/h的速度匀速行驶。所受阻力与甲车相同，汽油在气缸内完全燃烧，且燃烧所释放热量的30%用来维持汽车匀速行驶，汽油热值取q＝5×107J/kg。已知每加注1kg汽油所需的费用为12元。则在与甲车花费相同燃料费用的情况下：
①求乙车消耗的汽油完全燃烧所放出的热量。
②请通过计算判断乙车能否到达B地。


11.（2022烟台）如图甲所示为小明家的电饭锅，铭牌上附有中国能效标识，从铭牌上可知该电饭锅能效等级为三级，额定电压为220V，加热功率为1210W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S调节，其中R1和R2均为发热电阻，且阻值不随着温度的变化而改变。求：
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家里的其它用电器，让电饭锅处于“保温”状态下正常工作，观察到电能表转盘在5min内转了22圈。则该电饭锅的保温功率为多少？
（2）电阻R1、R2的阻值分别为多少？
（3）小明上网查询了解，国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81%≤η<86%。他用学过的知识对电饭锅进行测试：在加热状态下，将温度为23℃、质量为2.2kg的水加热到100℃，电饭锅正常工作用时700s。已知c水=4.2×103J/(kg℃)，请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。



12.（2022湖南邵阳）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。求：
（1）低温挡正常工作时，电路中的电流；
（2）加热电阻R1的阻值；
（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的变化）



13.（2022威海）小明家有一个标有“”的插排（图甲所示），同时接入一个电加热坐垫（“”）和一台吸尘器（“”），吸尘器的电动机线圈电阻为，小明家电压恒为。
（1）吸尘器工作消耗的电能是多少？
（2）现有一个电吹风机（“”），请通过计算说明插排能否允许再接入此电吹风机，使3个用电器同时工作。
（3）图乙是电加热坐垫（“”）的简化电路图，通过调控开关可实现保温和加热两个功能。电阻R1在调温盒内，电阻R2置于坐垫内用于加热。电加热坐垫处于保温状态时电阻R2消耗的电功率为20W，则R1的阻值为多少？



14.（2022遵义）遵义某现代农业园内，一批名贵果树苗急需持续浇灌。正在园区研学的某中学创客小组为园区设计了一个自动给水系统，电路如图甲所示。控制电路的电源电压U1恒为24V，线圈电阻不计，定值电阻R0为50Ω，R为压敏电阻，其阻值随所受压力的变化图像如图乙所示。工作电路电源电压U2恒为220V，包括注水装置和给水装置两部分（图中未明确）。图丙为系统结构简图，其中压敏电阻位于圆柱形水箱底部的受力板正下方，受力板面积S1和水箱底面积S2分别为0.02m2和0.45m2。给水装置始终不停歇给水，当通过线圈的电流I＝0.16A时，衔铁刚好被吸下，注水装置停止注水，此时电流表示数I1＝0.2A，当水箱水位下降至0.5m时，衔铁刚好被拉回，注水装置又开始向水箱注水，此时电流表示数I2＝2.2A。（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）图甲中，甲、乙分别为______装置；
A.给水、注水 B.注水、给水
（2）求当注水装置停止注水时，水箱内水位的高度；（ ）
（3）若注水装置每分钟向水箱注水0.3m3，给水装置每分钟给水量为0.12m3，求注水装置从最低水位加注至最高水位的过程中所消耗的电能。（ ）



15.（2022镇江）小华制作的蓄水池水位报警模拟装置如图所示：浮子由铜片E、空心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h0处，Q的下表面距池底的高度为h。当水位上升到使E与C、D接触后，蜂鸣器R发出忽强忽弱的报警音，报警音的强弱取决于其两端电压大小。电源电压U＝6V，定值电阻R0＝3Ω，R可视为9Ω的定值电阻，不计其它电阻。
（1）当E与C、D接触时，电路接通，衔铁吸下与触点 　 　接触（选填“A”或“B”），线圈和R0被 　 　（选填“短路”或“断路”）。
（2）在被释放和吸下的过程中，衔铁与A、B的接触时间分别为0.5s和1.5s，不考虑衔铁在AB之间切换的时间。在未解除报警的情况下，求开始报警后1min内电路所消耗的电能。
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h0＝12cm，h＝20cm，g取10N/kg。不计E、F的质量及F与支架间的摩擦。
①求刚开始报警时水面距池底的高度H。
②下列措施中，可使①中H值增大的有 　 　。（本题有多个选项正确）
A.将池中水换为密度更大的液体
B.仅适当减小Q的边长
C.仅在空心管F中装入适量沙子
D.仅适当减小Q的密度


2022年中考物理真题专项演练—电学计算综合考查参考答案
1.（2022菏泽）如图所示为某用电器的内部简化电路，R1和R2为定值电阻， 。现将该用电器接入电压为220V的电路，当S1断开、S2接b时用电器消耗的电功率为220W。求：
（1）只闭合S1时，流过R1的电流；
（2）电阻R2的阻值；
（3）该用电器的最大电功率。

【答案】（1）1.25A；（2）44Ω；（3）1375W
2.（2022攀枝花）如图所示的电路中，电源电压保持恒定，定值电阻，滑动变阻器R最大阻值为。闭合开关和，当滑动变阻器接入电路中的阻值为零时，电流表、的示数分别为1.0A、0.4A。求：
（1）电阻的阻值；
（2）闭合，断开，调节滑动变阻器，求电路消耗功率的范围。

【答案】（1）10Ω；（2）
3.（2022海南）如图所示，电源电压为18V，R0为定值电阻，R为滑动变阻器，电流表量程为“0~0.6A”，电压表量程为“0~15V”。闭合开关S，移动滑片，当滑片移至滑动变阻器中点时，电流表的示数为0.36A，电压表的示数为3.6V。
（1）求R0的阻值；
（2）求滑动变阻器的最大阻值；
（3）在保证电路安全的情况下，电路消耗的最大功率为P1；将电压表改接在R两端，电路消耗的最小功率为P2。求P1∶P2。

【答案】（1）10Ω；（2）80Ω；（3）2∶1
4.（2022潍坊）某小区工作人员用图示的无人机给居住在高楼层的居民运送物资。该无人机由锂电池供电，工作时电动机带动旋翼转动，旋翼对下方空气施力的同时获得升力，其有关参数如表格所示。某次运载过程中，无人机和货物总重，以最大上升速度匀速竖直上升，观察地面控制装置，显示无人机电量由100%降至98%。若定义无人机竖直运输效能值为升力所做功与电池消耗电能之比，用字母表示。求本次运送过程中：
最大上升速度

最大上升速度时空气阻力

电池额定电压

电池容量

（1）所用时间；
（2）升力所做的功；
（3）竖直运输效能值。

【答案】（1）20s；（2）4320J；（3）50%
5.（2022广西贺州）贺州市水利资源丰富，小明设计了如图甲所示的水文站测量桂江水位的原理图。电源电压U=3V，定电阻R0=10Ω，滑动变阻器R长20cm，最大阻值20Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化（滑片P移动过程中摩擦不计）。弹簧下端悬挂一重为50N的物体AB，其底面积为0.01m2、长为0.3m。弹簧伸长量与它受到拉力的关系如图乙所示（不计弹筱质量，连接弹簧两端的绝缘细绳不可伸长）。求：
（1）当物体AB上表面与水面相平时，物体AB受到的浮力大小；
（2）当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中，弹簧伸长了多少cm?
（3）闭合开关S后，当水面在物体AB上表面时，滑片刚好在滑动变阻器R的最上端C位置，水面从物体AB上表面逐渐下降至下表面刚好离开水面时，电压表的示数是多少？

【答案】（1）30N；（2）15cm；（3）1V
6.（2022攀枝花）小华同学为探究家中储水式热水器的效率，观察了该热水器铭牌数据，并记录了热水器某次加热过程的相应数据，如表1、表2。已知水的密度为，比热容为。
表1
储水式热水器
型号：DSZF
电器类别：1
额定电压：
额定功率：
额定频率：
额定容量：
表2
记录时间
水温（℃）
8:00
44
8:10
48
8:30
57
小华分析以上数据，得出水温从44℃上升到57℃的过程中，热水器中的水吸收的热量Q=______J，热水器消耗的电能W=______J，热水器的效率为______。
【答案】 ①. ②. ③. 91%
7.（2022滨州）如图是某物理兴趣小组，设计的简易坐位体前屈测试仪的测试示意图、简化原理图。在测试中，测试的同学向前推动测试仪的滑块实际上是移动滑动变阻器的滑片，电压表的示数用来反映被测试者的成绩。电源电压恒为6V，电压表量程0~3V，电流表量程0~0.6A，滑动变阻器标有“15 1A”，滑片P每移动1cm，的电阻变化0.5，定值电阻。求：
（1）当滑片P位于最左端时，电流表的示数；
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？

【答案】（1）0.3A；（2）2V；（3）20Ω
8.（2022四川乐山）标有“6V 3.6W”字样的小灯泡和其它的电学元件连成电路，如图1，当只闭合开关S1时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U1和电流表示数I，并绘制出对应的U1一I图像（如图2），且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R0=12Ω，求
（1）电源电压U；
（2）小灯泡正常发光时的电阻RL；
（3）当S1、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。

【答案】（1）6V；（2）10Ω；（3）6.6W
9.（2022潍坊）图示是一款自动炖煮机的简化电路图，、是两个完全相同的电热丝，为电源开关，通过控制开关、实现“低温”“中温”“高温”三个挡位间的切换。从该炖煮机铭牌信息中获知，其额定电压220V，加热效率为75%，但功率信息模糊不清。为研究该炖煮机的工作情况及有关信息，在炖煮机中装入的水，闭合开关，通过观察其电子显示屏（消耗电能忽略不计），记录有关信息如表格所示。水的比热容，求：
指示灯状态
工作时间
水温变化
高温灯亮

34℃升至100℃
中温灯亮

100℃保持不变
低温灯亮

100℃保持不变
（1）水吸收的热量；
（2）炖煮机高温挡时的功率；
（3）炖煮机消耗的电能。

【答案】（1）；（2）2200W；（3）
10.（2022镇江）北京冬奥会上使用的氢燃料电池汽车，是利用氢与氧发生化学反应产生电能，供给电动机而驱动汽车行驶的。如图所示，该类型汽车甲在平直公路上从A地出发，以90km/h的速度行驶1h到达B地，消耗0.8kg氢燃料，所产生电能E电的80%用于维持汽车匀速行驶，所受阻力为1000N。已知每加注1kg氢燃料所需的费用为30元。

（1）求A、B两地之间距离。
（2）求此过程中产生的电能E电。
（3）燃油汽车乙也在该公路上从A地出发，以90km/h的速度匀速行驶。所受阻力与甲车相同，汽油在气缸内完全燃烧，且燃烧所释放热量的30%用来维持汽车匀速行驶，汽油热值取q＝5×107J/kg。已知每加注1kg汽油所需的费用为12元。则在与甲车花费相同燃料费用的情况下：
①求乙车消耗的汽油完全燃烧所放出的热量。
②请通过计算判断乙车能否到达B地。
【答案】解：（1）由v＝可知，A、B两地之间距离：
sAB＝vt＝90km/h×1h＝90km；
（2）由二力平衡条件可知，汽车匀速行驶时的牵引力：
F＝f＝1000N，
汽车牵引力做的功：
W＝FsAB＝1000N×90××103m＝9×107J，
由η电＝×100%可知，此过程中产生的电能：
E电＝＝＝1.125×108J；
（3）①由每加注1kg氢燃料所需的费用为30元可知，消耗0.8kg氢燃料的费用为0.8kg×30元/kg＝24元，
由每加注1kg汽油所需的费用为12元可知，在与甲车花费相同燃料费用的情况下，乙车消耗的汽油：
m＝＝2kg，
乙车消耗的汽油完全燃烧所放出的热量：
Q放＝mq＝2kg×5×107J/kg＝1×108J；
②由η汽＝×100%可知，燃烧汽油时汽车获得的机械能：
W机械＝η汽Q放＝30%×1×108J＝3×107J，
由W＝Fs可知，汽车行驶的距离：
s＝＝＝3×104m＝30km＜90km，
因此乙车不能到达B地。
答：（1）A、B两地之间距离为90km；
（2）此过程中产生的电能为1.125×108J；
（3）①乙车消耗的汽油完全燃烧所放出的热量为1×108J；
②乙车不能到达B地。
11.（2022烟台）如图甲所示为小明家的电饭锅，铭牌上附有中国能效标识，从铭牌上可知该电饭锅能效等级为三级，额定电压为220V，加热功率为1210W。电饭锅的简化电路图如图乙所示，有加热和保温两挡，由开关S调节，其中R1和R2均为发热电阻，且阻值不随着温度的变化而改变。求：
（1）小明想利用如图丙所示的电能表测量电饭锅的保温功率，他关闭家里的其它用电器，让电饭锅处于“保温”状态下正常工作，观察到电能表转盘在5min内转了22圈。则该电饭锅的保温功率为多少？
（2）电阻R1、R2的阻值分别为多少？
（3）小明上网查询了解，国家标准中规定电饭锅在该加热功率下正常工作时，三级能效的热效率值（电热转化效率）范围为81%≤η<86%。他用学过的知识对电饭锅进行测试：在加热状态下，将温度为23℃、质量为2.2kg的水加热到100℃，电饭锅正常工作用时700s。已知c水=4.2×103J/(kg℃)，请你通过计算帮助小明判断该电饭锅的热效率值是否达到三级能效。

【答案】（1）88W；（2）40Ω，510Ω；（3）电饭锅的热效率值达到三级能效
12.（2022湖南邵阳）如图甲所示，是某种具有高、低温两挡的电烘箱内部的简化电路图，它的加热电阻是R1和R2，额定电压是220V，R2的电阻为180Ω，当闭合S1、断开S2时,为低温挡，电烘箱低温挡的额定功率为220W。求：
（1）低温挡正常工作时，电路中的电流；
（2）加热电阻R1的阻值；
（3）有一次，晶晶同学发现，电烘箱内温度比正常工作时低，她猜想可能是因为其工作时实际电压偏低所致。于是，她关闭家里所有用电器，只让电烘箱以高温挡工作，发现在1分钟内电能表的转盘转了10转。电能表的铭牌如图乙所示，请通过计算判断，晶晶同学的猜想是否正确。（不考虑电阻值随温度的变化）

【答案】（1）1A；（2）40Ω；（3）晶晶同学的猜想是正确的，由电路图可知，当S1、S2都闭合时，R2被短路，电路是关于R1的简单电路，此时电阻较小，为高温挡。只让电烘箱以高温挡工作，在1分钟内电能表的转盘转了10转，消耗的电能为

高温挡工作时的实际功率为

实际电压为

由于220V<220V，所以晶晶同学猜想是正确的。
13.（2022威海）小明家有一个标有“”的插排（图甲所示），同时接入一个电加热坐垫（“”）和一台吸尘器（“”），吸尘器的电动机线圈电阻为，小明家电压恒为。
（1）吸尘器工作消耗的电能是多少？
（2）现有一个电吹风机（“”），请通过计算说明插排能否允许再接入此电吹风机，使3个用电器同时工作。
（3）图乙是电加热坐垫（“”）的简化电路图，通过调控开关可实现保温和加热两个功能。电阻R1在调温盒内，电阻R2置于坐垫内用于加热。电加热坐垫处于保温状态时电阻R2消耗的电功率为20W，则R1的阻值为多少？

【答案】（1）6.6×105J；（2）可以接入该电吹风机；（3）200Ω。
14.（2022遵义）遵义某现代农业园内，一批名贵果树苗急需持续浇灌。正在园区研学的某中学创客小组为园区设计了一个自动给水系统，电路如图甲所示。控制电路的电源电压U1恒为24V，线圈电阻不计，定值电阻R0为50Ω，R为压敏电阻，其阻值随所受压力的变化图像如图乙所示。工作电路电源电压U2恒为220V，包括注水装置和给水装置两部分（图中未明确）。图丙为系统结构简图，其中压敏电阻位于圆柱形水箱底部的受力板正下方，受力板面积S1和水箱底面积S2分别为0.02m2和0.45m2。给水装置始终不停歇给水，当通过线圈的电流I＝0.16A时，衔铁刚好被吸下，注水装置停止注水，此时电流表示数I1＝0.2A，当水箱水位下降至0.5m时，衔铁刚好被拉回，注水装置又开始向水箱注水，此时电流表示数I2＝2.2A。（ρ水＝1.0×103kg/m3，g取10N/kg）
（1）图甲中，甲、乙分别为______装置；
A.给水、注水 B.注水、给水
（2）求当注水装置停止注水时，水箱内水位的高度；（ ）
（3）若注水装置每分钟向水箱注水0.3m3，给水装置每分钟给水量为0.12m3，求注水装置从最低水位加注至最高水位的过程中所消耗的电能。（ ）

【答案】 ①. A ②. 2.5m ③. 1.32×105J
15.（2022镇江）小华制作的蓄水池水位报警模拟装置如图所示：浮子由铜片E、空心杆F和木块Q构成。在低水位时，触点C、D位于E的正上方h0处，Q的下表面距池底的高度为h。当水位上升到使E与C、D接触后，蜂鸣器R发出忽强忽弱的报警音，报警音的强弱取决于其两端电压大小。电源电压U＝6V，定值电阻R0＝3Ω，R可视为9Ω的定值电阻，不计其它电阻。
（1）当E与C、D接触时，电路接通，衔铁吸下与触点 　 　接触（选填“A”或“B”），线圈和R0被 　 　（选填“短路”或“断路”）。
（2）在被释放和吸下的过程中，衔铁与A、B的接触时间分别为0.5s和1.5s，不考虑衔铁在AB之间切换的时间。在未解除报警的情况下，求开始报警后1min内电路所消耗的电能。
（3）Q为边长10cm的正方体，密度为0.5×103kg/m3，h0＝12cm，h＝20cm，g取10N/kg。不计E、F的质量及F与支架间的摩擦。
①求刚开始报警时水面距池底的高度H。
②下列措施中，可使①中H值增大的有 　 　。（本题有多个选项正确）
A.将池中水换为密度更大的液体
B.仅适当减小Q的边长
C.仅在空心管F中装入适量沙子
D.仅适当减小Q的密度

【答案】（1）B；短路；（2）开始报警后1min内电路所消耗的电能为225J；（3）刚开始报警时水面距池底的高度H为37cm；（4）BD。
