2022年中考物理一模试题分类演练——电学综合计算

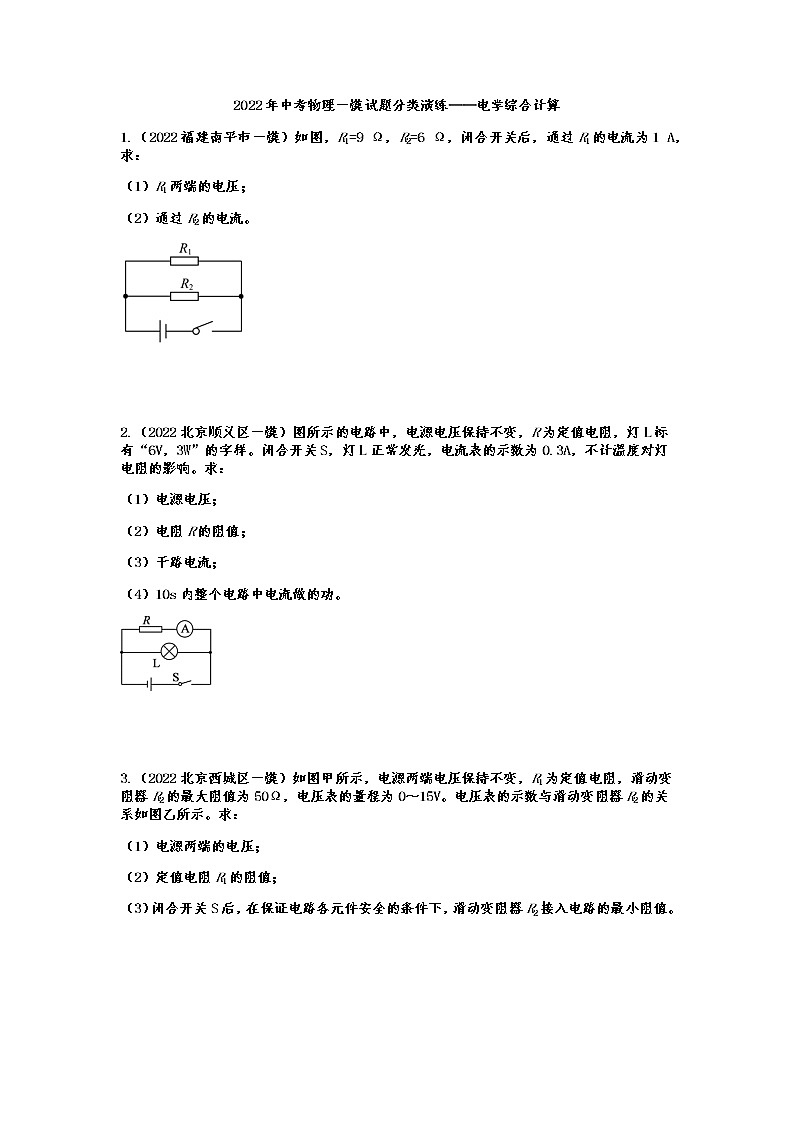

1.（2022福建南平市一模）如图，R1=9 Ω，R2=6 Ω，闭合开关后，通过R1的电流为1 A，求：

（1）R1两端的电压；

（2）通过R2的电流。

2.（2022北京顺义区一模）图所示的电路中，电源电压保持不变，R为定值电阻，灯L标有“6V，3W”的字样。闭合开关S，灯L正常发光，电流表的示数为0.3A，不计温度对灯电阻的影响。求：

（1）电源电压；

（2）电阻R的阻值；

（3）干路电流；

（4）10s内整个电路中电流做的功。

3.（2022北京西城区一模）如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：

（1）电源两端的电压；

（2）定值电阻R1的阻值；

（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。

4.(2022宣城市宣州区狸桥片一模）如图（a）所示电路，电源电压保持不变．小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示．求：

（1）小灯泡的额定功率；

（2）电源电压及定值电阻R2的阻值；

（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围．

5.（2022福建南平市一模）如图是某型号的浴室防雾镜，防雾镜的背面粘贴有等大的电热膜，通电后镜面受热，起到防雾作用。已知其镜面质量为2 kg，额定电压220 V，额定功率200 W。在某次洗浴中，浴室温度为20℃，正常工作2 min使镜面的平均温度升高到30℃。[玻璃的比热容为]求：

（1）镜面吸收的热量；

（2）电热膜消耗的电能；

（3）电热膜的加热效率。

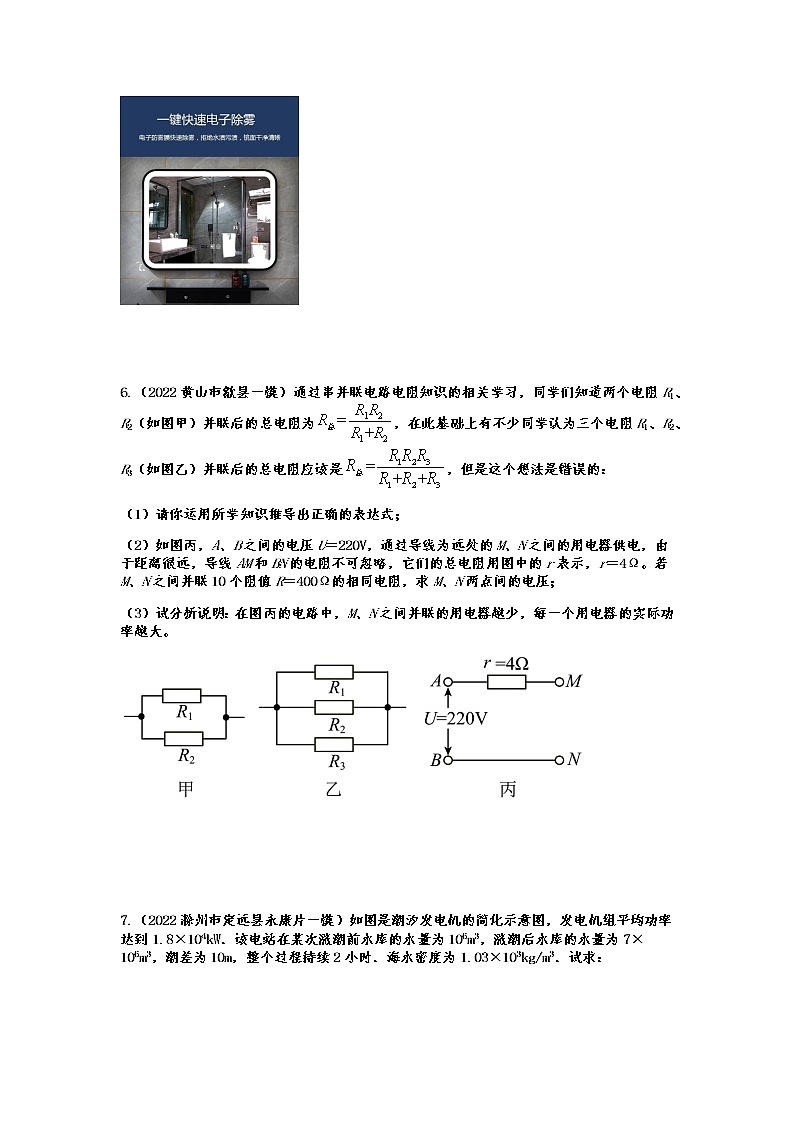

6.（2022黄山市歙县一模）通过串并联电路电阻知识的相关学习，同学们知道两个电阻R1、R2（如图甲）并联后的总电阻为，在此基础上有不少同学认为三个电阻R1、R2、R3（如图乙）并联后的总电阻应该是，但是这个想法是错误的：

（1）请你运用所学知识推导出正确的表达式；

（2）如图丙，A、B之间的电压U＝220V，通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r＝4Ω。若M、N之间并联10个阻值R＝400Ω的相同电阻，求M、N两点间的电压；

（3）试分析说明：在图丙的电路中，M、N之间并联的用电器越少，每一个用电器的实际功率越大。

7.（2022滁州市定远县永康片一模）如图是潮汐发电机的简化示意图，发电机组平均功率达到1.8×104kW．该电站在某次涨潮前水库的水量为106m3，涨潮后水库的水量为7×106m3，潮差为10m，整个过程持续2小时．海水密度为1.03×103kg/m3．试求：

（1）潮汐发电是将海水的_____能转化为电能．

（2）一次涨潮过程中发电机组可以发电多少_________？（g＝10N/kg）

（3）一次涨潮经过电机组的海水的重力做功是多少_________？

（4）请写出一条潮汐发电相比火力发电的优势_______．

8.（2022滁州市定远县永康片一模）如图所示电路，电源电压不变，定值电阻R1=10Ω，滑动变阻器R2标有“60Ω 1A”字样，灯泡上标有“8V 4W”字样，灯泡阻值不受温度影响，电流表可选用“0～0.6A”或“0～3A”两种量程，电压表可选用“0～3V”或“0～15V”量程。

（1）求灯泡正常发光时的电阻。

（2）闭合开关S和S2，调节滑动变阻器的滑片在中点时，灯泡正常发光，求电路总功率。

（3）若电源电压可变，电压表只用“0～15V”量程。闭合开关S和S1，调节滑动变阻器过程中，在电路安全的前提下，电流表的最大示数和最小示数如图所示（两次读数时电流表可能更换了量程）。求电源电压的可能值以及电路总功率的最大值。

9.（2022北京市平谷区一模）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2=66Ω，旋钮开关可以调节到“O”、“1”和“2”三个档位。求：

（1）电烤箱在低温档正常工作时每分钟消耗的电能；

（2）此电烤箱高温档正常工作时的电功率。

10.（2022北京通州区一模）如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：

（1）灯丝电阻。

（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。

（3）当开关S1、S2均闭合时，定值电阻R消耗电功率。

11.（2022福建南平市一模）如图，电源电压保持不变，小灯泡L标有“4 V  2W”字样，不考虑灯丝电阻的变化，滑动变阻器标有“20 Ω  1 A”字样。R0的阻值为9Ω，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：

（1）小灯泡正常发光时的电流；

（2）电源电压；

（3）在保证电路安全的前提下，电路消耗的最大功率。

12.（2022福建省漳州市一模）闽南家有泡茶文化，“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式。如图是泡“工夫茶”用的电茶炉的电路图，已知额定电压为220V，R1 = 55Ω，R2 = 44Ω，水的比热容c水 = 4.2 × 103J/(kg·℃)求：

（1）用煮水壶将0.5 kg的水从20℃加热到100℃所吸收的热量；

（2）只闭合开关S和S2时电路中的电流；

（3）R1、R2同时正常工作1 min， 电路消耗的电能。

13.（2022福建省漳州市一模）如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。求：

（1）由图乙可知当电流为0.2A时，小灯泡的电压为1V，小灯泡的电阻是多少；

（2）电源电压；

（3）小灯泡的额定电功率；

（4）当滑动变阻器连入电路部分的电阻R=4Ω、小灯泡L消耗功率为P=3W时，电路的电流。

14.（2022东莞市茶山中学一模）如图甲所示，电源电压恒为5V，小灯泡L上标有“4V 2W”字样，定值电阻R1的阻值为25Ω，变阻器R2上标有“20Ω 1A”字样，电压表量程为0~3V，电流表量程为0~0.6A。

（1）求小灯泡正常发光时的电阻。

（2）闭合开关S、S1、S2，断开S3，移动变阻器R2的滑片P，使电流表的示数为0.56A，求此时变阻器R2消耗的电功率。

（3）闭合开关S，S3，断开S1、S2，移动变阻器R2的滑片P，小灯泡L的U-I关系如图乙所示，在保证电路各元件安全工作的情况下，求变阻器R2允许接入电路的阻值范围。

15.（2022东莞市茶山中学一模）如图是家庭常用的电热水壶，其铭牌数据如表格所示。若加热电阻的阻值不随温度变化，且此时的大气压为1标准大气压。则

（1）电热水壶正常工作时，加热电阻的阻值是多少？

（2）不计热损失，在1标准大气压下，将满壶20℃的水烧开需要多长时间？

（3）小明家的电能表如图所示，当小明家只让电热水壶工作，发现将满壶20℃水烧开（1标准大气压），需用时6min。并且发现电能表表盘转了300转，则电热水壶的实际功率是多少？请说明这个功率的原因。

16.（2022甘肃省平凉市、定西市一模）如图甲所示，这是小明家新买的速热式电热水器，图乙是它的等效工作电路图，图丙是小明家的电能表。

（1）考虑到用电安全，你认为速热式电热水器应使用图丁所示的哪种插座？_______（选填“A”或“B”）

（2）当小明家的一盏节能灯、一台电视机和一台速热式电热水器同时正常工作时（三个用电器的规格如表所示，通过电能表的电流是多少_______？

（3）该速热式由电热水器正常工作时的电阻为多大_______？

（4）若在用电高峰期只让速热式电热水器单独工作3min，观察到电能表的转盘转了315转，则速热式电热水器的实际功率是多少_______？

17.（2022惠州市仲恺高新区一模）某居民家安装了一台电热水器，其铭牌标示如下表所示．加满20℃的水后加热至70℃，已知水的比热容c水=4.2×103J/(kg·℃)，干木材的热值q=1.2×107J/ kg ．

（1）水需要吸收多少热量？

（2）电热水器正常工作时至少需要多长时间？

（3）如果用干木材替代电热水器烧水，效率为14%，需要多少干木材？

18.(2022佛山市三水区一模）如图甲是一个简易保温箱原理图，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。

（1）求该电路在最大功率下工作时，通过电路的电流；

（2）求可变电阻R2的最大阻值；

（3）调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，加热电路工作时的功率保持48W不变，5min内保温箱消耗电能多少焦耳？

19.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。

（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；

（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；

（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（    ）

（4）当报警器报警时，下列处理方法正确的是______；

A.迅速打开排风扇

B.打开门窗通风换气

C.禁止切断报警器电源

D.熄灭一切火种，迅速关闭气源总阀

20.（2022惠州市仲恺高新区一模）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。

试分析和计算

（1）气敏电阻R的阻值与空气质量指数的关系；

（2）电路中电流为0.1A时，对应的空气质量等级；

（3）当空气质量指数为300时，R0消耗的电功率。

2022年中考物理一模试题分类演练——电学综合计算参考答案

1.（2022福建南平市一模）如图，R1=9 Ω，R2=6 Ω，闭合开关后，通过R1的电流为1 A，求：

（1）R1两端的电压；

（2）通过R2的电流。

【答案】（1）9V；（2）1.5A

2.（2022北京顺义区一模）图所示的电路中，电源电压保持不变，R为定值电阻，灯L标有“6V，3W”的字样。闭合开关S，灯L正常发光，电流表的示数为0.3A，不计温度对灯电阻的影响。求：

（1）电源电压；

（2）电阻R的阻值；

（3）干路电流；

（4）10s内整个电路中电流做的功。

【答案】（1）6V；（2）20Ω；（3）0.8A；（4）48J

3.（2022北京西城区一模）如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：

（1）电源两端的电压；

（2）定值电阻R1的阻值；

（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。

【答案】（1）24V；（2）10Ω；（3）6Ω

4.(2022宣城市宣州区狸桥片一模）如图（a）所示电路，电源电压保持不变．小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示．求：

（1）小灯泡的额定功率；

（2）电源电压及定值电阻R2的阻值；

（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围．

【答案】（1）2W（2）10Ω（3）2Ω～7.5Ω

5.（2022福建南平市一模）如图是某型号的浴室防雾镜，防雾镜的背面粘贴有等大的电热膜，通电后镜面受热，起到防雾作用。已知其镜面质量为2 kg，额定电压220 V，额定功率200 W。在某次洗浴中，浴室温度为20℃，正常工作2 min使镜面的平均温度升高到30℃。[玻璃的比热容为]求：

（1）镜面吸收的热量；

（2）电热膜消耗的电能；

（3）电热膜的加热效率。

【答案】（1）；（2）；（3）66.67%

6.（2022黄山市歙县一模）通过串并联电路电阻知识的相关学习，同学们知道两个电阻R1、R2（如图甲）并联后的总电阻为，在此基础上有不少同学认为三个电阻R1、R2、R3（如图乙）并联后的总电阻应该是，但是这个想法是错误的：

（1）请你运用所学知识推导出正确的表达式；

（2）如图丙，A、B之间的电压U＝220V，通过导线为远处的M、N之间的用电器供电，由于距离很远，导线AM和BN的电阻不可忽略，它们的总电阻用图中的r表示，r＝4Ω。若M、N之间并联10个阻值R＝400Ω的相同电阻，求M、N两点间的电压；

（3）试分析说明：在图丙的电路中，M、N之间并联的用电器越少，每一个用电器的实际功率越大。

【答案】（1）证明：由题可知，R1、R2、R3并联，由电流的规律知

根据欧姆定律得

根据并联电路电压规律

代入化简得

通分后得

（2）M、N间并联的总电阻

解得：R总=40Ω，此时电路中的电流为

所以M、N之间的电压

（3）电阻并联的越多，总电阻越小，M、N之间并联的用电器越少，等效电阻越大；当与r串联，根据串联电路分压规律，U与r不变，并联的用电器越少，总电阻越大，M、N分压越大，即各用电器两端的电压越大；根据可知，每一个用电器的实际功率越大。

7.（2022滁州市定远县永康片一模）如图是潮汐发电机的简化示意图，发电机组平均功率达到1.8×104kW．该电站在某次涨潮前水库的水量为106m3，涨潮后水库的水量为7×106m3，潮差为10m，整个过程持续2小时．海水密度为1.03×103kg/m3．试求：

（1）潮汐发电是将海水的_____能转化为电能．

（2）一次涨潮过程中发电机组可以发电多少_________？（g＝10N/kg）

（3）一次涨潮经过电机组的海水的重力做功是多少_________？

（4）请写出一条潮汐发电相比火力发电的优势_______．

【答案】    ①. 机械    ②. 3.6×104kW•h    ③. 3.09×1011 J    ④. 与火力发电相比，潮汐发电的优点是成本低、环保

8.（2022滁州市定远县永康片一模）如图所示电路，电源电压不变，定值电阻R1=10Ω，滑动变阻器R2标有“60Ω 1A”字样，灯泡上标有“8V 4W”字样，灯泡阻值不受温度影响，电流表可选用“0～0.6A”或“0～3A”两种量程，电压表可选用“0～3V”或“0～15V”量程。

（1）求灯泡正常发光时的电阻。

（2）闭合开关S和S2，调节滑动变阻器的滑片在中点时，灯泡正常发光，求电路总功率。

（3）若电源电压可变，电压表只用“0～15V”量程。闭合开关S和S1，调节滑动变阻器过程中，在电路安全的前提下，电流表的最大示数和最小示数如图所示（两次读数时电流表可能更换了量程）。求电源电压的可能值以及电路总功率的最大值。

【答案】（1）16Ω；（2）；（3）18V，18W

9.（2022北京市平谷区一模）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2=66Ω，旋钮开关可以调节到“O”、“1”和“2”三个档位。求：

（1）电烤箱在低温档正常工作时每分钟消耗的电能；

（2）此电烤箱高温档正常工作时的电功率。

【答案】（1）；（2）1100W

10.（2022北京通州区一模）如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，定值电阻R的阻值为10Ω。设灯丝电阻为灯正常发光时的电阻，且灯丝电阻保持不变。求：

（1）灯丝电阻。

（2）当开关S1闭合、S2断开，电流表示数为0.4A时，灯L两端电压。

（3）当开关S1、S2均闭合时，定值电阻R消耗电功率。

【答案】（1）5Ω；（2）2V；（3）3.6W

11.（2022福建南平市一模）如图，电源电压保持不变，小灯泡L标有“4 V  2W”字样，不考虑灯丝电阻的变化，滑动变阻器标有“20 Ω  1 A”字样。R0的阻值为9Ω，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：

（1）小灯泡正常发光时的电流；

（2）电源电压；

（3）在保证电路安全的前提下，电路消耗的最大功率。

【答案】（1）0.5A；（2）9V；（3）18W

12.（2022福建省漳州市一模）闽南家有泡茶文化，“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式。如图是泡“工夫茶”用的电茶炉的电路图，已知额定电压为220V，R1 = 55Ω，R2 = 44Ω，水的比热容c水 = 4.2 × 103J/(kg·℃)求：

（1）用煮水壶将0.5 kg的水从20℃加热到100℃所吸收的热量；

（2）只闭合开关S和S2时电路中的电流；

（3）R1、R2同时正常工作1 min， 电路消耗的电能。

【答案】（1）1.68×105J；（2）5A；（3）118800J

13.（2022福建省漳州市一模）如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。求：

（1）由图乙可知当电流为0.2A时，小灯泡的电压为1V，小灯泡的电阻是多少；

（2）电源电压；

（3）小灯泡的额定电功率；

（4）当滑动变阻器连入电路部分的电阻R=4Ω、小灯泡L消耗功率为P=3W时，电路的电流。

【答案】（1）5Ω；（2）8V；（3）4W；（4）0.5A

14.（2022东莞市茶山中学一模）如图甲所示，电源电压恒为5V，小灯泡L上标有“4V 2W”字样，定值电阻R1的阻值为25Ω，变阻器R2上标有“20Ω 1A”字样，电压表量程为0~3V，电流表量程为0~0.6A。

（1）求小灯泡正常发光时的电阻。

（2）闭合开关S、S1、S2，断开S3，移动变阻器R2的滑片P，使电流表的示数为0.56A，求此时变阻器R2消耗的电功率。

（3）闭合开关S，S3，断开S1、S2，移动变阻器R2的滑片P，小灯泡L的U-I关系如图乙所示，在保证电路各元件安全工作的情况下，求变阻器R2允许接入电路的阻值范围。

【答案】（1）8Ω；（2）1.8W；（3）2~10Ω

15.（2022东莞市茶山中学一模）如图是家庭常用的电热水壶，其铭牌数据如表格所示。若加热电阻的阻值不随温度变化，且此时的大气压为1标准大气压。则

（1）电热水壶正常工作时，加热电阻的阻值是多少？

（2）不计热损失，在1标准大气压下，将满壶20℃的水烧开需要多长时间？

（3）小明家的电能表如图所示，当小明家只让电热水壶工作，发现将满壶20℃水烧开（1标准大气压），需用时6min。并且发现电能表表盘转了300转，则电热水壶的实际功率是多少？请说明这个功率的原因。

【答案】（1）24.2Ω；（2）5.6min；（3）1500W，这个功率的原因可能是实际电压小于额定电压

16.（2022甘肃省平凉市、定西市一模）如图甲所示，这是小明家新买的速热式电热水器，图乙是它的等效工作电路图，图丙是小明家的电能表。

（1）考虑到用电安全，你认为速热式电热水器应使用图丁所示的哪种插座？_______（选填“A”或“B”）

（2）当小明家的一盏节能灯、一台电视机和一台速热式电热水器同时正常工作时（三个用电器的规格如表所示，通过电能表的电流是多少_______？

（3）该速热式由电热水器正常工作时的电阻为多大_______？

（4）若在用电高峰期只让速热式电热水器单独工作3min，观察到电能表的转盘转了315转，则速热式电热水器的实际功率是多少_______？

【答案】    ①. A    ②. 12A    ③.     ④. 2100W

17.（2022惠州市仲恺高新区一模）某居民家安装了一台电热水器，其铭牌标示如下表所示．加满20℃的水后加热至70℃，已知水的比热容c水=4.2×103J/(kg·℃)，干木材的热值q=1.2×107J/ kg ．

（1）水需要吸收多少热量？

（2）电热水器正常工作时至少需要多长时间？

（3）如果用干木材替代电热水器烧水，效率为14%，需要多少干木材？

【答案】（1）8.4×106J；（2）3500s；（3）5kg

18.(2022佛山市三水区一模）如图甲是一个简易保温箱原理图，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。

（1）求该电路在最大功率下工作时，通过电路的电流；

（2）求可变电阻R2的最大阻值；

（3）调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，加热电路工作时的功率保持48W不变，5min内保温箱消耗电能多少焦耳？

【答案】（1）6A；（2）20Ω；（3）9600

19.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。

（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；

（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；

（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（    ）

（4）当报警器报警时，下列处理方法正确的是______；

A.迅速打开排风扇

B.打开门窗通风换气

C.禁止切断报警器电源

D.熄灭一切火种，迅速关闭气源总阀

【答案】    ①. A    ②. L2    ③. 60Ω    ④. BD

20.（2022惠州市仲恺高新区一模）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。

试分析和计算

（1）气敏电阻R的阻值与空气质量指数的关系；

（2）电路中电流为0.1A时，对应的空气质量等级；

（3）当空气质量指数为300时，R0消耗的电功率。

【答案】（1）成反比；（2）良；（3）2.25W
