2022年中考物理一模试题专题训练——动态电路

这是一份2022年中考物理一模试题专题训练——动态电路，共16页。试卷主要包含了5Ω等内容，欢迎下载使用。

A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光
B. 滑片P从最左端向右移动，使某灯刚好正常发光，此时另一盏灯的实际功率为1W
C. 在电路安全情况下，滑动变阻器R连入电路的最小值为4.5Ω
D. 保证两灯安全的情况下，电路总功率最大可达到3W
2.（2022广大附中一模）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A. 体温越高，R阻值越大B. 体温越高，电压表的示数越大
C. 体温越低，R两端的电压越小D. 体温越低，通过的电流越大
3.（2022广州市天河区一模）图甲为可见光的波段示意图。某款光敏电阻（LDR）在无光照时的电阻为5×105Ω，在波长为540nm的光照射时的阻值为5×103Ω，将两个这样的LDR连接成图乙电路，则（ ）
A. R1的功率比R2大
B. 通过R1的电流比R2小
C. 波长为540nm的光属于黄光
D. 波长为540nm的光在真空中的传播速度比红光快

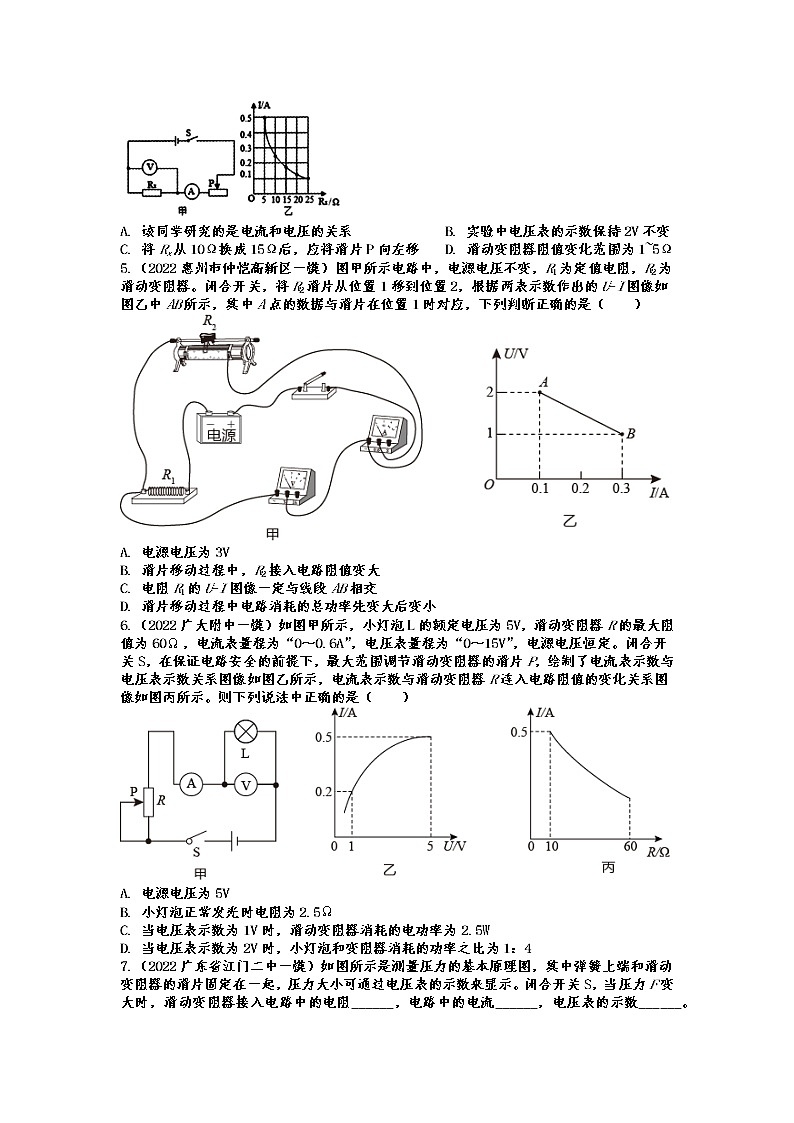

4.（2022广东省揭阳市一模）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图像。以下有关叙述正确的是（ ）
A. 该同学研究的是电流和电压的关系B. 实验中电压表的示数保持2V不变
C. 将Rx从10Ω换成15Ω后，应将滑片P向左移D. 滑动变阻器阻值变化范围为1~5Ω
5.（2022惠州市仲恺高新区一模）图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（ ）
A. 电源电压为3V
B. 滑片移动过程中，R2接入电路阻值变大
C. 电阻R1的U-I图像一定与线段AB相交
D. 滑片移动过程中电路消耗的总功率先变大后变小
6.（2022广大附中一模）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）
A. 电源电压为5V
B. 小灯泡正常发光时电阻为2.5
C. 当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D. 当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
7.（2022广东省江门二中一模）如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器的滑片固定在一起，压力大小可通过电压表的示数来显示。闭合开关S，当压力F变大时，滑动变阻器接入电路中的电阻______，电路中的电流______，电压表的示数______。（均选填“变大”“变小”或“不变”）
8.（2022广东省江门二中一模）某电热水器的额定电压为220V，有高温和低温两个挡位。低温挡的电功率为550W。其内部电路由发热电阻R1和R2组成，R1＝2R2，简化电路如图所示。开关S1闭合，S2断开时，电热水器处于__挡，R1的电阻为__Ω，高温挡的电功率为__W。
9.(2022佛山市三水区一模）如图甲所示的电路中，电源电压保持不变，定值电阻R的阻值为10Ω，灯L的额定电压为3V，且灯L的电流随其两端电压变化关系的图像如图乙所示。只闭合开关S1，灯L正常发光，则灯L正常工作时的电阻为 _____Ω；再闭合开关S2，电流表示数为 _____A，1min内电流通过定值电阻R产生的热量为 _____J。
10.（2022惠州市仲恺高新区一模）如图所示，如图甲所示电路，电流表A1的量程为0~3A，A2的量程为0~0.6A。闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡与滑动变阻器的连接方式是 ______（选填“串联”或“并联”）电路；小灯泡的额定功率为______W，当滑动变阻器的滑片置于中点时，电流表A1的示数为 ______A。
11.（2022福建南平市一模）如图，电源电压保持不变，小灯泡L标有“4 V 2W”字样，不考虑灯丝电阻的变化，滑动变阻器标有“20 Ω 1 A”字样。R0的阻值为9Ω，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）在保证电路安全的前提下，电路消耗的最大功率。
12.（2022广东省江门二中一模）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表的示数为1A，电压表的示数为6V；将滑动变阻器的滑片P移到N端，电压表的示数为1.2V。求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。
13.（2022广东省江门二中一模）如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，R1的电阻是3 Ω。若灯丝电阻不随温度变化而变化，求：
(1)灯L的电阻是多少？
(2)闭合开关S1，S2接b时，电阻R1在60 s内产生的热量是多少？
(3)断开开关S1，S2接a时，灯L实际功率是多少？
14.（2022福建省漳州市一模）闽南家有泡茶文化，“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式。如图是泡“工夫茶”用的电茶炉的电路图，已知额定电压为220V，R1 = 55Ω，R2 = 44Ω，水的比热容c水 = 4.2 × 103J/(kg·℃)求：
（1）用煮水壶将0.5 kg的水从20℃加热到100℃所吸收的热量；
（2）只闭合开关S和S2时电路中的电流；
（3）R1、R2同时正常工作1 min， 电路消耗的电能。
15.（2022福建省漳州市一模）如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。求：
（1）由图乙可知当电流为0.2A时，小灯泡的电压为1V，小灯泡的电阻是多少；
（2）电源电压；
（3）小灯泡的额定电功率；
（4）当滑动变阻器连入电路部分的电阻R=4Ω、小灯泡L消耗功率为P=3W时，电路的电流。
16.（2022东莞市茶山中学一模）如图甲所示，电源电压恒为5V，小灯泡L上标有“4V 2W”字样，定值电阻R1的阻值为25Ω，变阻器R2上标有“20Ω 1A”字样，电压表量程为0~3V，电流表量程为0~0.6A。
（1）求小灯泡正常发光时的电阻。
（2）闭合开关S、S1、S2，断开S3，移动变阻器R2的滑片P，使电流表的示数为0.56A，求此时变阻器R2消耗的电功率。
（3）闭合开关S，S3，断开S1、S2，移动变阻器R2的滑片P，小灯泡L的U-I关系如图乙所示，在保证电路各元件安全工作的情况下，求变阻器R2允许接入电路的阻值范围。
17.(2022佛山市三水区一模）如图甲是一个简易保温箱原理图，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。
（1）求该电路在最大功率下工作时，通过电路的电流；
（2）求可变电阻R2的最大阻值；
（3）调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，加热电路工作时的功率保持48W不变，5min内保温箱消耗电能多少焦耳？
18.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（ ）
（4）当报警器报警时，下列处理方法正确的是______；
A.迅速打开排风扇
B.打开门窗通风换气
C.禁止切断报警器电源
D.熄灭一切火种，迅速关闭气源总阀
19.（2022惠州市仲恺高新区一模）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
试分析和计算
（1）气敏电阻R的阻值与空气质量指数的关系；
（2）电路中电流为0.1A时，对应的空气质量等级；
（3）当空气质量指数为300时，R0消耗的电功率。
20.（2022广东省江门二中一模）阅读材料，回答问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转产生高速气流将灰尘吸入集尘盒。图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度的增强而减小。如表为扫地机器人的部分参数（注：2.5A·h是指在额定电压下以2.5A的电流可工作1h）。
（1）图乙中的电磁铁是根据电流的______效应工作的；
（2）闭合开关，扫地机器人工作，当清扫到一定程度时，地面的灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流______（选填“增大”“减小”或“不变”），电磁铁的磁性______（选填“增强”“减弱”或“不变”），触点B将与触点______（选填“A”或“C”）接触；
（3）充满电后电池储存的电能为______J，最多可以供扫地机器人正常工作______h。
2022年中考物理一模试题专题训练——动态电路参考答案
1.(2022佛山市三水区一模）如图，电路中L1“3V，2W”和L2“3V，1W”两灯泡和滑动变阻器R串联，不考虑电阻随温度变化，电源电压恒为6V。下列说法正确的是（ ）
A. 闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光
B. 滑片P从最左端向右移动，使某灯刚好正常发光，此时另一盏灯的实际功率为1W
C. 在电路安全情况下，滑动变阻器R连入电路的最小值为4.5Ω
D. 保证两灯安全的情况下，电路总功率最大可达到3W
【答案】D
2.（2022广大附中一模）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A. 体温越高，R阻值越大B. 体温越高，电压表的示数越大
C. 体温越低，R两端的电压越小D. 体温越低，通过的电流越大
【答案】B
3.（2022广州市天河区一模）图甲为可见光的波段示意图。某款光敏电阻（LDR）在无光照时的电阻为5×105Ω，在波长为540nm的光照射时的阻值为5×103Ω，将两个这样的LDR连接成图乙电路，则（ ）
A. R1的功率比R2大
B. 通过R1的电流比R2小
C. 波长为540nm的光属于黄光
D. 波长为540nm的光在真空中的传播速度比红光快
【答案】A
4.（2022广东省揭阳市一模）某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图像。以下有关叙述正确的是（ ）
A. 该同学研究的是电流和电压的关系B. 实验中电压表的示数保持2V不变
C. 将Rx从10Ω换成15Ω后，应将滑片P向左移D. 滑动变阻器阻值变化范围为1~5Ω
【答案】D
5.（2022惠州市仲恺高新区一模）图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（ ）
A. 电源电压为3V
B. 滑片移动过程中，R2接入电路阻值变大
C. 电阻R1的U-I图像一定与线段AB相交
D. 滑片移动过程中电路消耗的总功率先变大后变小
【答案】C
6.（2022广大附中一模）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）
A. 电源电压为5V
B. 小灯泡正常发光时电阻为2.5
C. 当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D. 当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
【答案】D
7.（2022广东省江门二中一模）如图所示是测量压力的基本原理图，其中弹簧上端和滑动变阻器的滑片固定在一起，压力大小可通过电压表的示数来显示。闭合开关S，当压力F变大时，滑动变阻器接入电路中的电阻______，电路中的电流______，电压表的示数______。（均选填“变大”“变小”或“不变”）
【答案】 ①. 变大 ②. 变小 ③. 变大
8.（2022广东省江门二中一模）某电热水器的额定电压为220V，有高温和低温两个挡位。低温挡的电功率为550W。其内部电路由发热电阻R1和R2组成，R1＝2R2，简化电路如图所示。开关S1闭合，S2断开时，电热水器处于__挡，R1的电阻为__Ω，高温挡的电功率为__W。
【答案】 ①. 低温 ②. 88 ③. 1650
9.(2022佛山市三水区一模）如图甲所示的电路中，电源电压保持不变，定值电阻R的阻值为10Ω，灯L的额定电压为3V，且灯L的电流随其两端电压变化关系的图像如图乙所示。只闭合开关S1，灯L正常发光，则灯L正常工作时的电阻为 _____Ω；再闭合开关S2，电流表示数为 _____A，1min内电流通过定值电阻R产生的热量为 _____J。
【答案】 ①. 15 ②. 0.5 ③. 54
10.（2022惠州市仲恺高新区一模）如图所示，如图甲所示电路，电流表A1的量程为0~3A，A2的量程为0~0.6A。闭合开关S，电压表V示数为12V，小灯泡正常发光。在电路安全的情况下最大范围调节滑动变阻器R的滑片，电流表A1示数与R连入的阻值的关系图象如图乙所示。则小灯泡与滑动变阻器的连接方式是 ______（选填“串联”或“并联”）电路；小灯泡的额定功率为______W，当滑动变阻器的滑片置于中点时，电流表A1的示数为 ______A。
【答案】 ①. 并联 ②. 14.4 ③. 1.6
11.（2022福建南平市一模）如图，电源电压保持不变，小灯泡L标有“4 V 2W”字样，不考虑灯丝电阻的变化，滑动变阻器标有“20 Ω 1 A”字样。R0的阻值为9Ω，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。求：
（1）小灯泡正常发光时的电流；
（2）电源电压；
（3）在保证电路安全的前提下，电路消耗的最大功率。
【答案】（1）0.5A；（2）9V；（3）18W
12.（2022广东省江门二中一模）如图所示，将滑动变阻器的滑片P移到M端，闭合开关S，电流表的示数为1A，电压表的示数为6V；将滑动变阻器的滑片P移到N端，电压表的示数为1.2V。求：
（1）电源的电压；
（2）电阻R0的阻值；
（3）滑动变阻器的最大阻值。
【答案】（1）6V；（2）；（3）
13.（2022广东省江门二中一模）如图所示，灯L标有“6 V 3 W”字样，电源电压恒为6 V，R1的电阻是3 Ω。若灯丝电阻不随温度变化而变化，求：
(1)灯L的电阻是多少？
(2)闭合开关S1，S2接b时，电阻R1在60 s内产生的热量是多少？
(3)断开开关S1，S2接a时，灯L实际功率是多少？
【答案】(1)12 Ω；(2)720 J；(3)1.92 W
14.（2022福建省漳州市一模）闽南家有泡茶文化，“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式。如图是泡“工夫茶”用的电茶炉的电路图，已知额定电压为220V，R1 = 55Ω，R2 = 44Ω，水的比热容c水 = 4.2 × 103J/(kg·℃)求：
（1）用煮水壶将0.5 kg的水从20℃加热到100℃所吸收的热量；
（2）只闭合开关S和S2时电路中的电流；
（3）R1、R2同时正常工作1 min， 电路消耗的电能。
【答案】（1）1.68×105J；（2）5A；（3）118800J
15.（2022福建省漳州市一模）如图甲所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光，在图乙中绘制出电流表与两电压表示数关系的图像。求：
（1）由图乙可知当电流为0.2A时，小灯泡的电压为1V，小灯泡的电阻是多少；
（2）电源电压；
（3）小灯泡的额定电功率；
（4）当滑动变阻器连入电路部分的电阻R=4Ω、小灯泡L消耗功率为P=3W时，电路的电流。
【答案】（1）5Ω；（2）8V；（3）4W；（4）0.5A
16.（2022东莞市茶山中学一模）如图甲所示，电源电压恒为5V，小灯泡L上标有“4V 2W”字样，定值电阻R1的阻值为25Ω，变阻器R2上标有“20Ω 1A”字样，电压表量程为0~3V，电流表量程为0~0.6A。
（1）求小灯泡正常发光时的电阻。
（2）闭合开关S、S1、S2，断开S3，移动变阻器R2的滑片P，使电流表的示数为0.56A，求此时变阻器R2消耗的电功率。
（3）闭合开关S，S3，断开S1、S2，移动变阻器R2的滑片P，小灯泡L的U-I关系如图乙所示，在保证电路各元件安全工作的情况下，求变阻器R2允许接入电路的阻值范围。
【答案】（1）8Ω；（2）1.8W；（3）2~10Ω
17.(2022佛山市三水区一模）如图甲是一个简易保温箱原理图，虚线框内为加热电路部分，闭合开关S，加热电路给保温箱加热，R1为定值电阻，R2为可变电阻；L是电阻不计的温度传感器，作用相当于一个温控开关，当温度高于某一设定值时，传感器发出信号，电源断开，停止加热：当温度低于某一设定值时，传感器发出信号，接通电源加热，从而使箱内温度保持在一定范围内。已知，电源电压恒为24V，保温箱工作时加热电路的最大功率为144W，最小功率为24W。
（1）求该电路在最大功率下工作时，通过电路的电流；
（2）求可变电阻R2的最大阻值；
（3）调节可变电阻R2为某一阻值，闭合开关一段时间后，观察发现加热电路工作20s后温度传感器会切断电源，停止工作10s后，温度传感器又接通电源加热，如此反复工作程序如图乙所示，在此工作程序下，加热电路工作时的功率保持48W不变，5min内保温箱消耗电能多少焦耳？
【答案】（1）6A；（2）20Ω；（3）9600
18.（2022广大附中一模）图甲所示是家用燃气报警器的部分电路示意图，其中控制电路中的R1是由气敏电阻制成的传感器，R1的阻值与燃气浓度的关系如图乙。出厂预设当燃气浓度达到4%时报警，出厂测试时，控制电路的电源电压为3V且保持恒定，闭合开关S1、S2，移动滑动变阻器R2滑片P的位置，当控制电路中的电流为0.03A时，电磁铁恰好能将衔铁吸下，工作电路中相应的灯亮起而报警（电磁铁线圈的阻值忽略不计）。
（1）使用燃气的场所都应安装燃气报警器，安装的具体位置应根据被检测气体相对于空气的密度来决定。如果家中使用的是天然气（主要成分是密度比空气小的甲烷），则报警器应安装在厨房（如图丙）的______（填“A”或“B”）区域；
（2）小科认为报警时只有灯亮还不能起到很好的报警作用，最好灯亮同时又有警报声，所以建议加接蜂鸣器，则蜂鸣器应与______灯并联；
（3）该报警器要达到出厂预设值，请计算滑动变阻器应接入电路的电阻值；（ ）
（4）当报警器报警时，下列处理方法正确的是______；
A.迅速打开排风扇
B.打开门窗通风换气
C.禁止切断报警器电源
D.熄灭一切火种，迅速关闭气源总阀
【答案】 ①. A ②. L2 ③. 60Ω ④. BD
19.（2022惠州市仲恺高新区一模）空气质量指数是确保实现碧水蓝天的重要指标，下表的空气质量等级是按照空气质量指数划分的。如图甲是环保项目性学习小组设计的空气质量检测仪的电路原理图，用电流表显示空气质量指数。电源电压18V保持不变，定值电阻R0的阻值为100Ω，气敏电阻R的阻值与空气质量指数K的关系图象如图乙所示。
试分析和计算
（1）气敏电阻R的阻值与空气质量指数的关系；
（2）电路中电流为0.1A时，对应的空气质量等级；
（3）当空气质量指数为300时，R0消耗的电功率。
【答案】（1）成反比；（2）良；（3）2.25W
20.（2022广东省江门二中一模）阅读材料，回答问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转产生高速气流将灰尘吸入集尘盒。图乙为其部分工作原理图，R为光敏电阻，其阻值随光照强度的增强而减小。如表为扫地机器人的部分参数（注：2.5A·h是指在额定电压下以2.5A的电流可工作1h）。
（1）图乙中的电磁铁是根据电流的______效应工作的；
（2）闭合开关，扫地机器人工作，当清扫到一定程度时，地面的灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流______（选填“增大”“减小”或“不变”），电磁铁的磁性______（选填“增强”“减弱”或“不变”），触点B将与触点______（选填“A”或“C”）接触；
（3）充满电后电池储存的电能为______J，最多可以供扫地机器人正常工作______h。
【答案】 ①. 磁 ②. 增大 ③. 增强 ④. C ⑤. 1.08×105J ⑥. 1
空气质量指数K
0～50
51～100
101～150
150～200
201～300
＞300
空气质量等级
优
良
轻度污染
中度污染
重度污染
重度污染
额定电压
12V
额定功率
30W
电池总容量
2.5A·h
工作噪音
