2022年中考物理一模试题分类训练——动态电路

这是一份2022年中考物理一模试题分类训练——动态电路，共13页。

A.电压表的示数变大，灯L变亮 B.电压表与电流表示数的比值变小
C.电压表示数变大，电路消耗总功率变小 D.电流表的示数变大，电路消耗的总功率变大
2.（2022合肥市肥西区一模）如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）
A. 电流表示数变小
B. 电路总功率变大
C. 电压表V1示数与电流表示数的比值变小
D. 电压表V2示数与电流表示数的比值变大
3.（2022亳州一模）在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（ ）
A. 电流表示数变大，小灯泡亮度变暗B. 电压表示数变小，小灯泡亮度变暗
C. 电压表示数与电流表示数乘积变小D. 电压表示数与电流表示数比值不变

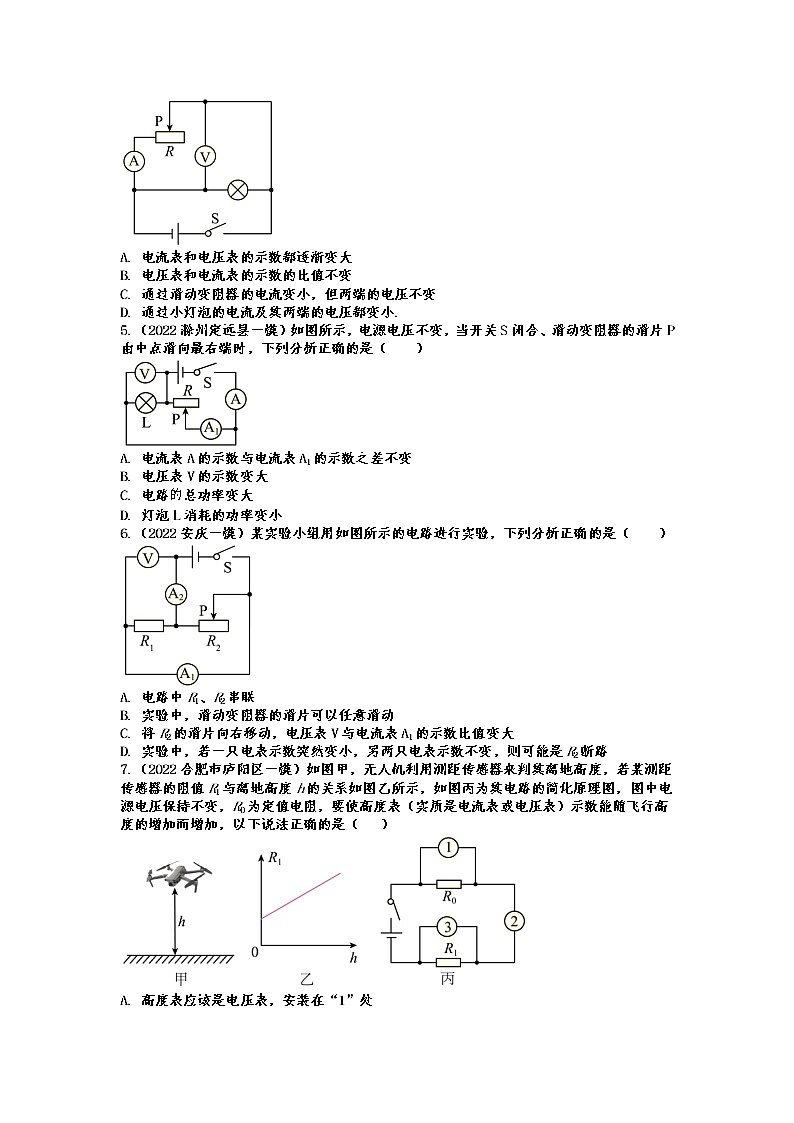

4.（2022合肥市庐阳中学一模）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，（忽略温度对灯丝电阻的影响）下列说法中正确的是（ ）
A. 电流表和电压表的示数都逐渐变大
B. 电压表和电流表的示数的比值不变
C. 通过滑动变阻器的电流变小，但两端的电压不变
D. 通过小灯泡的电流及其两端的电压都变小.
5.（2022滁州定远县一模）如图所示，电源电压不变，当开关S闭合、滑动变阻器的滑片P由中点滑向最右端时，下列分析正确的是（ ）
A. 电流表A的示数与电流表A1的示数之差不变
B. 电压表V的示数变大
C. 电路总功率变大
D. 灯泡L消耗的功率变小
6.（2022安庆一模）某实验小组用如图所示的电路进行实验，下列分析正确的是（ ）
A. 电路中R1、R2串联
B. 实验中，滑动变阻器的滑片可以任意滑动
C. 将R2的滑片向右移动，电压表V与电流表A1的示数比值变大
D. 实验中，若一只电表示数突然变小，另两只电表示数不变，则可能是R2断路
7.（2022合肥市庐阳区一模）如图甲，无人机利用测距传感器来判其离地高度，若某测距传感器的阻值R1与离地高度h的关系如图乙所示，如图丙为其电路的简化原理图，图中电源电压保持不变，R0为定值电阻，要使高度表（实质是电流表或电压表）示数能随飞行高度的增加而增加，以下说法正确的是（ ）
A. 高度表应该是电压表，安装在“1”处
B. 高度表应该是电流表，安装在“2”处
C. 高度表应该是电压表，安装在“3”处
D. 高度表应该是电流表，安装在“3”处
8.（2022合肥包河区一模）在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（ ）
A. 电流表A1的示数变大，电压表V的示数变小
B. 电流表A2与电流表A1的示数之差变大
C. 电流表A2的示数变小，电压表V的示数变大
D. 电压表V与电流表A2的示数之比变大
9.（2022合肥市肥西区一模）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）
A. 电源电压为5V
B. 小灯泡正常发光时电阻为2.5
C. 当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D. 当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
10.（2022合肥包河区一模）如图所示，电源电压保持不变，电阻R2的阻值为10，当只闭合开关S时，电流表示数为0.3A，再闭合开关S1后，电流表示数变化了0.2A，则电阻R1和R2的等效总电阻为_______。
11.（2022滁州定远县一模）如图所示电路，电源电压恒为6V，先闭合开关S，再闭合开关S1，电流表示数变化了0.2A，则通电1min电阻R2产生的热量为_______J。
12.（2022合肥市庐阳中学一模）如图所示电路，R1=10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时R2的阻值为___Ω。
13.（2022合肥市肥西区一模）有一种电饭锅，其内部电路如图所示，R1为加热电阻，R1=96.8Ω，R2为限流电阻，电饭锅加热状态与保温状态所消耗总功率之比10︰1，R2阻值是______Ω。
14.（2022合肥市庐阳区一模）如图所示，滑动变阻器的最大阻值R变=40Ω，当滑片移至a端，电流表示数为0.45A，当滑片移至b端，电流表示数为0.15A，则定值电阻R=________Ω。
15.（2022合肥包河区一模）电压力锅结合了压力锅和电饭锅的优点，它具有加热和自动保温的功能，图甲是某品牌电压力锅的简易电路图，S1是电源开关，S2是单刀双掷的压力开关（自动转换加热与保温的状态）。已知两个电热丝的电阻大小关系R1（1）请利用所学的物理知识分析判断：当电源开关S1闭合时，压力开关S2与触点_______接通（选填“a”或“b”），电压力锅处于保温状态，计算保温状态下保温电热丝的阻值大小_______；
（2）该电压力锅正常工作时的电功率与时间的关系图像，如图乙所示。图乙中矩形网格面积表示的物理量是_______ ，并根据图乙计算该电压力锅在正常工作状态下，先加热10min后保温5min一共消耗_______干瓦时的电能。
16.（2022安庆一模）如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1＝15Ω，R2＝65Ω。闭合开关S1，开关S2接，小灯泡L正常发光，忽略温度变化对小灯泡电阻的影响。求：
（1）电源电压U；
（2）闭合开关S1，开关S2接b，小灯泡L消耗的电功率。
17.（2022合肥蜀山区一模）图甲所示的电路中，电源电压保持不变，R1为定值电阻. R2为滑动变阻器。闭合开关S后，点 P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，请从图像中获取信总求：
（1）滑动变阻器R2的最大阻值.
（2）定值电阻R1的阻值及电源电压U.
18.（2022滁州定远县一模）如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1=15Ω。闭合开关S1，开关S2接a，小灯泡L正常发光；开关S2接b，小灯泡L的电功率只有正常发光时的，忽略温度变化对小灯泡电阻的影响。求：
（1）电源电压U；
（2）定值电阻R2的阻值；
19.（2022合肥市二十九中一模）一般家用电饭锅工作时有两种状态，分别是煮饭过程中的加热状态和米饭煮熟后的保温状态．图示为该种电饭锅的电路原理图，图中R1是一个电阻，R2是加热用的电阻丝，U为电源电压（R1和R2的阻值不随温度变化）．
（1）请分析论证：当开关S闭合时，电饭锅处于加热状态；
（2）要使R2在保温状态时的功率是加热状态时的，求的值．
20.（2022合肥市肥西区一模）如图所示是某种电热器工作的部分电路图，电源电压U=220V不变，两根电热丝的电阻关系为R1=2R2，通过旋转扇形开关S，接触不同触点，实现高、低两个档位的转换，低温档时的发热功率为440W。求
（1）R1和R2的电阻值；
（2）推理R1、R并联时电路的总功率P与R1、R2的各自功率P1、P2存在的关系，再求电热器处于高温档时的总功率；
（3）如果在高温档下工作7min产生的热量全部被水吸收，在一个标准大气压下这些热量能够让2kg、40℃的水，温度升高多少？[水的比热容为c=4.2×10J/(kg∙℃)]
2022年中考物理一模试题分类训练——动态电路参考答案
1.（2022合肥蜀山区一模）在如图所示电路中，电源电压保持不变，R为光敏电阻，其阻值大小随光照强度的增强而减小。不考虑灯丝电阻随温度的变化，闭合开关S后，当光照强度减弱时（ ）
A.电压表的示数变大，灯L变亮 B.电压表与电流表示数的比值变小
C.电压表示数变大，电路消耗总功率变小 D.电流表的示数变大，电路消耗的总功率变大
【答案】C
2.（2022合肥市肥西区一模）如图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器的滑片P由b端向a端移动过程中，小灯泡L始终发光（忽略温度对小灯泡电阻的影响）。下列说法正确的是（ ）
A. 电流表示数变小
B. 电路总功率变大
C. 电压表V1示数与电流表示数的比值变小
D. 电压表V2示数与电流表示数的比值变大
【答案】B
3.（2022亳州一模）在如图所示的电路中，电源电压恒定，当闭合开关S1、开关S2由1接到2时，则以下说法正确的是（ ）
A. 电流表示数变大，小灯泡亮度变暗B. 电压表示数变小，小灯泡亮度变暗
C. 电压表示数与电流表示数乘积变小D. 电压表示数与电流表示数比值不变
【答案】C
4.（2022合肥市庐阳中学一模）如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，（忽略温度对灯丝电阻的影响）下列说法中正确的是（ ）
A. 电流表和电压表的示数都逐渐变大
B. 电压表和电流表的示数的比值不变
C. 通过滑动变阻器的电流变小，但两端的电压不变
D. 通过小灯泡的电流及其两端的电压都变小.
【答案】C
5.（2022滁州定远县一模）如图所示，电源电压不变，当开关S闭合、滑动变阻器的滑片P由中点滑向最右端时，下列分析正确的是（ ）
A. 电流表A的示数与电流表A1的示数之差不变
B. 电压表V的示数变大
C. 电路总功率变大
D. 灯泡L消耗的功率变小
【答案】A
6.（2022安庆一模）某实验小组用如图所示的电路进行实验，下列分析正确的是（ ）
A. 电路中R1、R2串联
B. 实验中，滑动变阻器的滑片可以任意滑动
C. 将R2的滑片向右移动，电压表V与电流表A1的示数比值变大
D. 实验中，若一只电表示数突然变小，另两只电表示数不变，则可能是R2断路
【答案】D
7.（2022合肥市庐阳区一模）如图甲，无人机利用测距传感器来判其离地高度，若某测距传感器的阻值R1与离地高度h的关系如图乙所示，如图丙为其电路的简化原理图，图中电源电压保持不变，R0为定值电阻，要使高度表（实质是电流表或电压表）示数能随飞行高度的增加而增加，以下说法正确的是（ ）
A. 高度表应该是电压表，安装在“1”处
B. 高度表应该是电流表，安装在“2”处
C. 高度表应该是电压表，安装在“3”处
D. 高度表应该是电流表，安装在“3”处
【答案】C
8.（2022合肥包河区一模）在如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器的滑片P缓慢向右移动，下列说法中正确的是（ ）
A. 电流表A1的示数变大，电压表V的示数变小
B. 电流表A2与电流表A1的示数之差变大
C. 电流表A2的示数变小，电压表V的示数变大
D. 电压表V与电流表A2的示数之比变大
【答案】B
9.（2022合肥市肥西区一模）如图甲所示，小灯泡L的额定电压为5V，滑动变阻器R的最大阻值为60，电流表量程为“0～0.6A”，电压表量程为“0～15V”，电源电压恒定。闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，绘制了电流表示数与电压表示数关系图像如图乙所示，电流表示数与滑动变阻器R连入电路阻值的变化关系图像如图丙所示。则下列说法中正确的是（ ）
A. 电源电压为5V
B. 小灯泡正常发光时电阻为2.5
C. 当电压表示数为1V时，滑动变阻器消耗的电功率为2.5W
D. 当电压表示数为2V时，小灯泡和变阻器消耗的功率之比为1：4
【答案】D
10.（2022合肥包河区一模）如图所示，电源电压保持不变，电阻R2的阻值为10，当只闭合开关S时，电流表示数为0.3A，再闭合开关S1后，电流表示数变化了0.2A，则电阻R1和R2的等效总电阻为_______。
【答案】6
11.（2022滁州定远县一模）如图所示电路，电源电压恒为6V，先闭合开关S，再闭合开关S1，电流表示数变化了0.2A，则通电1min电阻R2产生的热量为_______J。
【答案】72
12.（2022合肥市庐阳中学一模）如图所示电路，R1=10Ω，R2为未知电阻，电源电压不变。只闭合S1，电流表示数为0.3A；S1、S2均闭合，电流表示数为0.5A，此时R2的阻值为___Ω。
【答案】15
13.（2022合肥市肥西区一模）有一种电饭锅，其内部电路如图所示，R1为加热电阻，R1=96.8Ω，R2为限流电阻，电饭锅加热状态与保温状态所消耗总功率之比10︰1，R2阻值是______Ω。
【答案】871.2
14.（2022合肥市庐阳区一模）如图所示，滑动变阻器的最大阻值R变=40Ω，当滑片移至a端，电流表示数为0.45A，当滑片移至b端，电流表示数为0.15A，则定值电阻R=________Ω。
【答案】20
15.（2022合肥包河区一模）电压力锅结合了压力锅和电饭锅的优点，它具有加热和自动保温的功能，图甲是某品牌电压力锅的简易电路图，S1是电源开关，S2是单刀双掷的压力开关（自动转换加热与保温的状态）。已知两个电热丝的电阻大小关系R1（1）请利用所学的物理知识分析判断：当电源开关S1闭合时，压力开关S2与触点_______接通（选填“a”或“b”），电压力锅处于保温状态，计算保温状态下保温电热丝的阻值大小_______；
（2）该电压力锅正常工作时的电功率与时间的关系图像，如图乙所示。图乙中矩形网格面积表示的物理量是_______ ，并根据图乙计算该电压力锅在正常工作状态下，先加热10min后保温5min一共消耗_______干瓦时的电能。
【答案】 ①. a ②. 484Ω ③. 电压力锅加热10分钟消耗的电能（或加热10分钟电流所做的功） ④. 0.175
16.（2022安庆一模）如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1＝15Ω，R2＝65Ω。闭合开关S1，开关S2接，小灯泡L正常发光，忽略温度变化对小灯泡电阻的影响。求：
（1）电源电压U；
（2）闭合开关S1，开关S2接b，小灯泡L消耗的电功率。
【答案】（1）7.5V；（2）0.1W
17.（2022合肥蜀山区一模）图甲所示的电路中，电源电压保持不变，R1为定值电阻. R2为滑动变阻器。闭合开关S后，点 P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，请从图像中获取信总求：
（1）滑动变阻器R2的最大阻值.
（2）定值电阻R1的阻值及电源电压U.
【答案】（1）由图像得当电路中电流最小I2=0.2A时，滑动变阻器两端的电压为U2=4V，此时滑动变阻器的阻值最大，R2=U2/I2=4V/0.2A=20Ω；
（2）由图乙知当I2=0.2A时，电源电压U=I2(R1+R2)-0.2A(R2+20Ω)……①
当I1=0.6A时，电源电压U=I1R2=0.6AR1 ……②
联合①式和②式解得U=6V，R1=10Ω；
18.（2022滁州定远县一模）如图所示电路中，小灯泡L上标有“3V 0.9W”字样，R1和R2均为定值电阻，其中R1=15Ω。闭合开关S1，开关S2接a，小灯泡L正常发光；开关S2接b，小灯泡L的电功率只有正常发光时的，忽略温度变化对小灯泡电阻的影响。求：
（1）电源电压U；
（2）定值电阻R2的阻值；
【答案】（1）7.5V；（2）40Ω
19.（2022合肥市二十九中一模）一般家用电饭锅工作时有两种状态，分别是煮饭过程中的加热状态和米饭煮熟后的保温状态．图示为该种电饭锅的电路原理图，图中R1是一个电阻，R2是加热用的电阻丝，U为电源电压（R1和R2的阻值不随温度变化）．
（1）请分析论证：当开关S闭合时，电饭锅处于加热状态；
（2）要使R2在保温状态时的功率是加热状态时的，求的值．
【答案】（1）当开关S断开时为串联电路，此时电路的总电阻为R1+R2；当开关S闭合时，只有R2接入电路中，此时电路的电阻为R2；电源电压不变，根据可知，总电阻越小，功率最大，所以，当开关S闭合时电阻最小，功率最大，为加热状态；
（2）电饭锅处于加热状态，只有R2工作，在加热状态时R2的功率为：；电饭锅处于保温状态，R1、R2串联，设此时R2两端的电压为U'，则保温时R2的功率为：；由题知，R2在保温状态时的功率是加热状态时的1/9，则 ，解得：，则在保温状态时，由串联电路的电压规律可知，R1两端的电压：串联时电流相等，根据欧姆定律可得，R1的电阻为： ；R2的电阻为：；则：．
故答案为（1）加热；（2）2：1
20.（2022合肥市肥西区一模）如图所示是某种电热器工作的部分电路图，电源电压U=220V不变，两根电热丝的电阻关系为R1=2R2，通过旋转扇形开关S，接触不同触点，实现高、低两个档位的转换，低温档时的发热功率为440W。求
（1）R1和R2的电阻值；
（2）推理R1、R并联时电路的总功率P与R1、R2的各自功率P1、P2存在的关系，再求电热器处于高温档时的总功率；
（3）如果在高温档下工作7min产生的热量全部被水吸收，在一个标准大气压下这些热量能够让2kg、40℃的水，温度升高多少？[水的比热容为c=4.2×10J/(kg∙℃)]
【答案】（1）110Ω，55Ω；（2）1320W；（3）60℃
