2022年中考物理一模试题分类演练——动态电路

这是一份2022年中考物理一模试题分类演练——动态电路，共12页。试卷主要包含了54W等内容，欢迎下载使用。

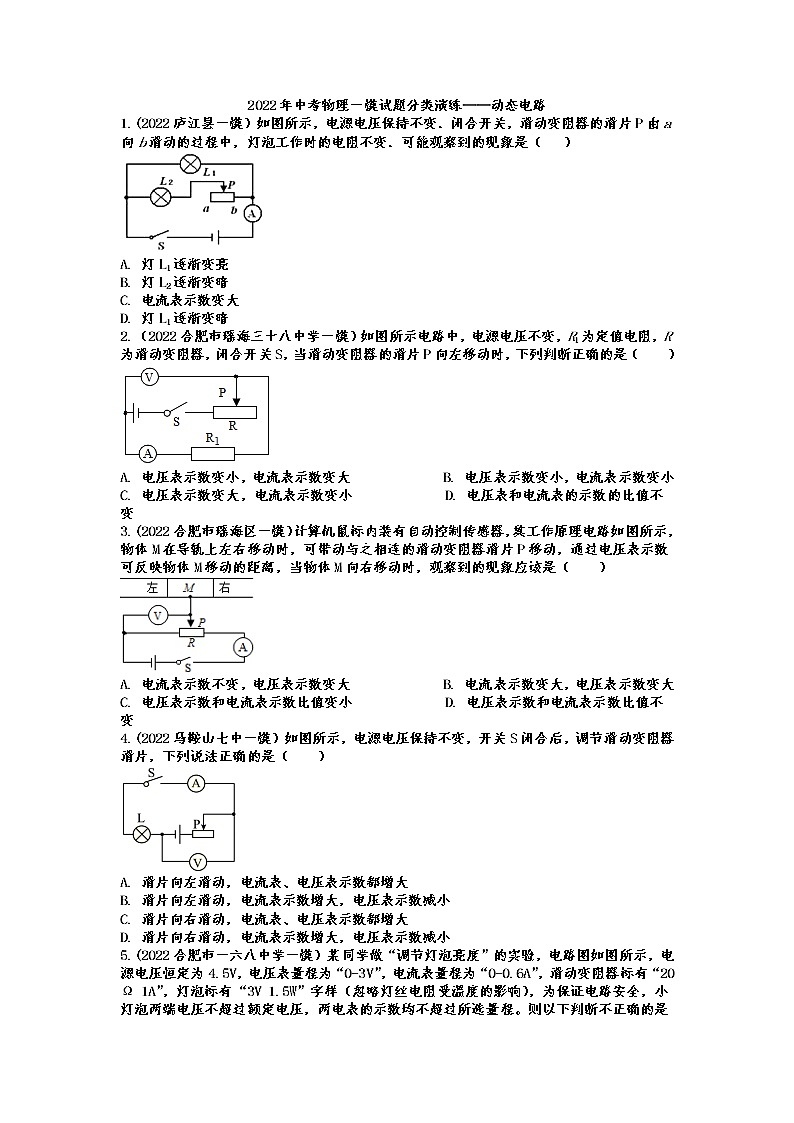

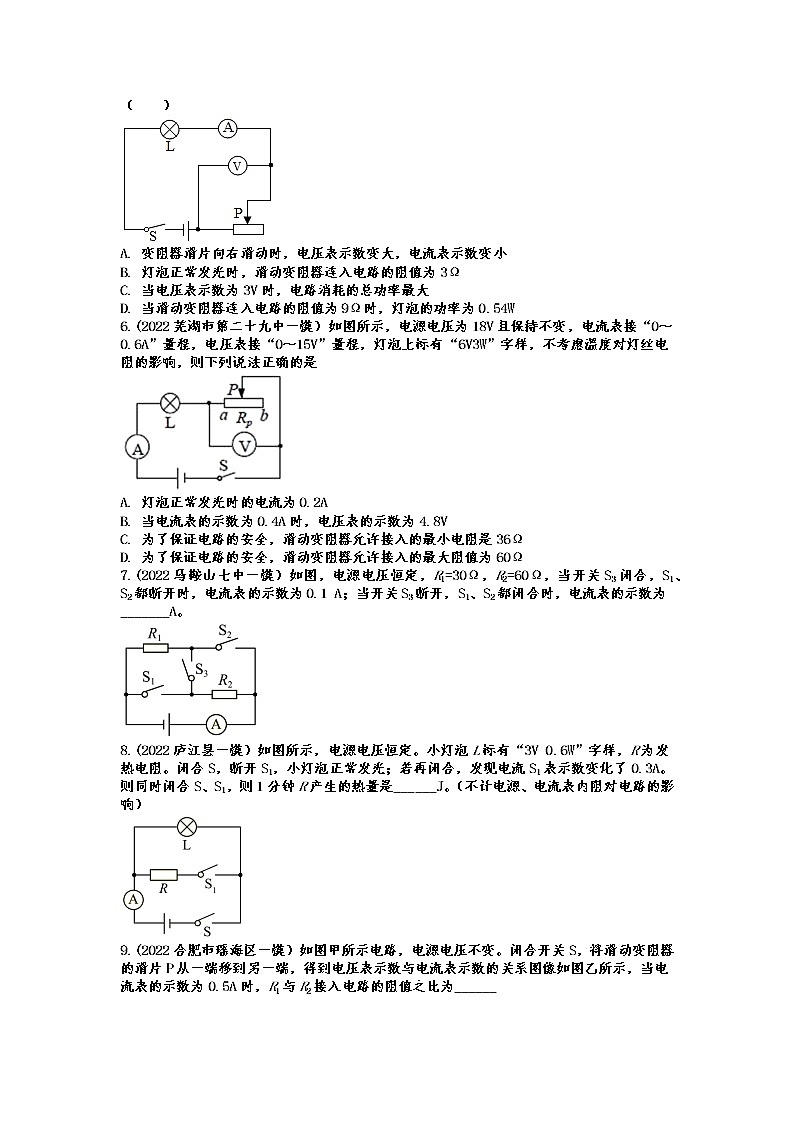

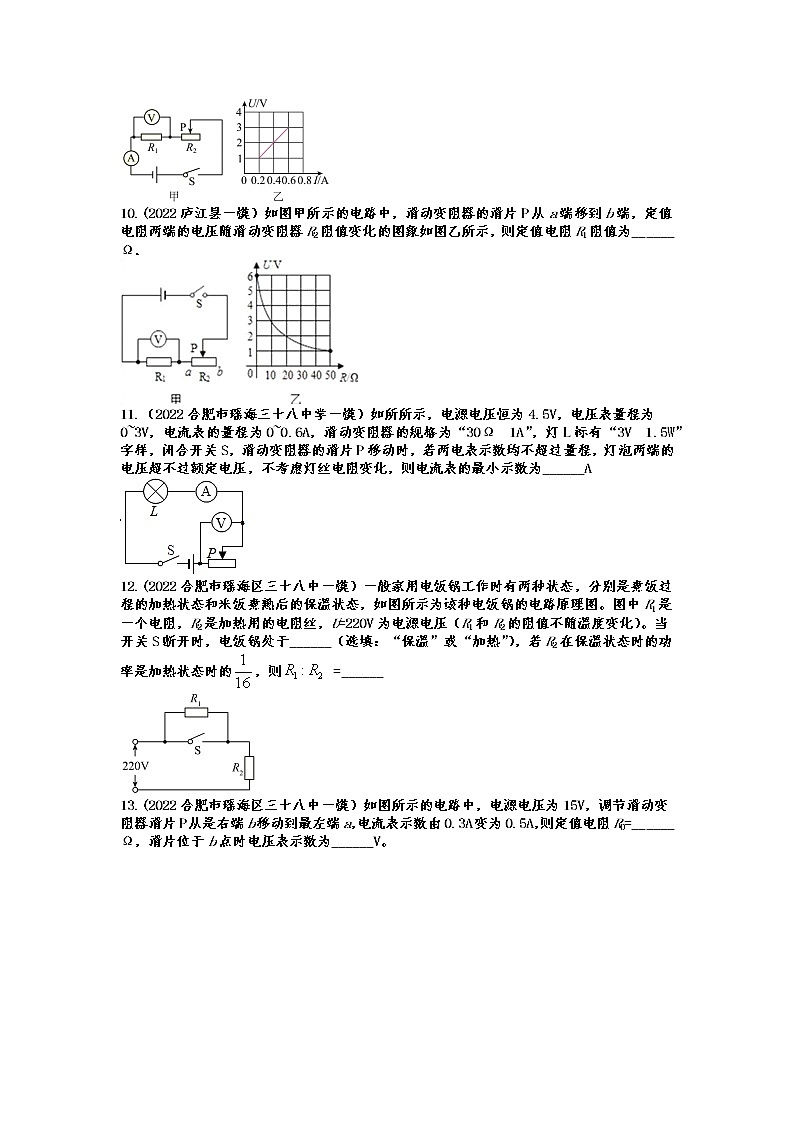

2022年中考物理一模试题分类演练——动态电路1.(2022庐江县一模）如图所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P由a向b滑动的过程中，灯泡工作时的电阻不变．可能观察到的现象是（   ）A. 灯L1逐渐变亮B. 灯L2逐渐变暗C. 电流表示数变大D. 灯L1逐渐变暗2.（2022合肥市瑶海三十八中学一模）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）A. 电压表示数变小，电流表示数变大 B. 电压表示数变小，电流表示数变小C. 电压表示数变大，电流表示数变小 D. 电压表和电流表的示数的比值不变3.(2022合肥市瑶海区一模）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）A. 电流表示数不变，电压表示数变大 B. 电流表示数变大，电压表示数变大C. 电压表示数和电流表示数比值变小 D. 电压表示数和电流表示数比值不变4.(2022马鞍山七中一模）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）A. 滑片向左滑动，电流表、电压表示数都增大B. 滑片向左滑动，电流表示数增大，电压表示数减小C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数增大，电压表示数减小5.(2022合肥市一六八中学一模）某同学做“调节灯泡亮度”的实验，电路图如图所示，电源电压恒定为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器标有“20Ω 1A”，灯泡标有“3V 1.5W”字样（忽略灯丝电阻受温度的影响），为保证电路安全，小灯泡两端电压不超过额定电压，两电表的示数均不超过所选量程。则以下判断不正确的是（　　）A. 变阻器滑片向右滑动时，电压表示数变大，电流表示数变小B. 灯泡正常发光时，滑动变阻器连入电路的阻值为3ΩC. 当电压表示数为3V时，电路消耗的总功率最大D. 当滑动变阻器连入电路的阻值为9Ω时，灯泡的功率为0.54W6.(2022芜湖市第二十九中一模）如图所示，电源电压为18V且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V3W”字样，不考虑温度对灯丝电阻的影响，则下列说法正确的是A. 灯泡正常发光时的电流为0.2AB. 当电流表的示数为0.4A时，电压表的示数为4.8VC. 为了保证电路的安全，滑动变阻器允许接入的最小电阻是36ΩD. 为了保证电路的安全，滑动变阻器允许接入的最大阻值为60Ω7.(2022马鞍山七中一模）如图，电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A；当开关S3断开，S1、S2都闭合时，电流表的示数为_______A。8.(2022庐江县一模）如图所示，电源电压恒定。小灯泡L标有“3V 0.6W”字样，R为发热电阻。闭合S，断开S1，小灯泡正常发光；若再闭合，发现电流S1表示数变化了0.3A。则同时闭合S、S1，则1分钟R产生的热量是______J。（不计电源、电流表内阻对电路的影响）9.(2022合肥市瑶海区一模）如图甲所示电路，电源电压不变。闭合开关S，将滑动变阻器的滑片P从一端移到另一端，得到电压表示数与电流表示数的关系图像如图乙所示，当电流表的示数为0.5A时，R1与R2接入电路的阻值之比为______10.(2022庐江县一模）如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，则定值电阻R1阻值为______Ω．11.（2022合肥市瑶海三十八中学一模）如所所示，电源电压恒为4.5V，电压表量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“30Ω  1A”，灯L标有“3V  1.5W”字样，闭合开关S，滑动变阻器的滑片P移动时，若两电表示数均不超过量程，灯泡两端的电压超不过额定电压，不考虑灯丝电阻变化，则电流表的最小示数为______A12.(2022合肥市瑶海区三十八中一模）一般家用电饭锅工作时有两种状态，分别是煮饭过程的加热状态和米饭煮熟后的保温状态，如图所示为该种电饭锅的电路原理图。图中R1是一个电阻，R2是加热用的电阻丝，U=220V为电源电压（R1和R2的阻值不随温度变化）。当开关S断开时，电饭锅处于______（选填：“保温”或“加热”），若R2在保温状态时的功率是加热状态时的，则 =______13.(2022合肥市瑶海区三十八中一模）如图所示的电路中，电源电压为15V，调节滑动变阻器滑片P从是右端b移动到最左端a，电流表示数由0.3A变为0.5A，则定值电阻R0=______Ω，滑片位于b点时电压表示数为______V。14.(2022合肥市一六八中学一模）如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图象如图乙所示。则电源电压为______V，灯的功率变化量为______W。   15.（2022合肥市庐阳中学一模）为了测量电压表的内阻，王老师帮助小明设计了如图所示的电路，其中电压表V1和电压表V2是学生实验常用的电压表，电源电压恒为4.5V，电压表V1的内阻为6kΩ，R是阻值为1000Ω的定值电阻。（1）小明闭合开关后，调节变阻器使电压表V1的示数为3V，电压表V2的示数为2V，请你根据小明的测量数据计算出电压表V2的内阻；（2）当滑片位于变阻器R0的中点时，通过电阻R的电流为0.2mA，请你根据测量数据求出变阻器的最大电阻R0。  16.(2022合肥市一六八中学一模）如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。定值电阻R1的阻值为10Ω，R2为滑动变阻器。(1)当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数。(2)断开开关S1和S3，闭合开关S2，当滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。(3)当电路中有电阻或小灯泡工作时，求整个电路的最小电功率。  17.(2022合肥市瑶海区三十八中一模）如图所示，G是一个满偏电流Ig=10mA 、内阻Rg=10Ω的灵敏电流计（1）求该电流计的满偏电压；（2）在图所示的电路中，R1=0.1Ω，闭合开关S，将接线柱O和接线柱A接入电路，此时O、A两接线柱间相当于一只大量程的电流表，求此电流表的量程；（3）在图所示的电路中，断开开关S，此时O、B两接线柱间相当于一只量程是0～6V的电压表，求电阻R2的大小。  18.(2022庐江县一模）如图甲，电源电压为3V，灯泡L上标有“3V”字样，灯泡L的电流与两端电压的关系如图乙。当闭合开关S2，断开开关S1、S3时，灯泡L消耗的电功率为0.45W。当闭合开关S1、S2、S3，调节变阻器的滑片P至适合位置，此时电流表示数为0.6A。（1）求电阻R2的值；（2）闭合开关S1、S2、S3时滑动变阻器的实际功率；   19.(2022马鞍山七中一模）实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流计，其电阻Rg=10Ω，要把它改装为一个量程为3V的电压表（如图乙）。（1）求电阻R0的阻值；（2）用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，考虑电表内阻的影响，则电阻Rx的阻值是多少欧姆？（计算结果保留一位小数）  20.(2022芜湖市第二十九中一模）如图所示，电源电压恒定，滑动变阻器R的规格为“30Ω 1A”，当滑动变阻器的滑片滑到任何一端时，都会有一只电表恰好满偏。电压表量程为“0～3V”，电流表量程为“0～0.6A”。（1）求定值电阻R0的阻值和电源电压；（2）将定值电阻R0换成另外一个定值电阻Rx，当电流表的指针指到满偏刻度的三分之二时，电压表的示数是1.6V。求Rx。（电路各元件安全）
2022年中考物理一模试题分类演练——动态电路参考答案1.(2022庐江县一模）如图所示，电源电压保持不变．闭合开关，滑动变阻器的滑片P由a向b滑动的过程中，灯泡工作时的电阻不变．可能观察到的现象是（   ）A. 灯L1逐渐变亮B. 灯L2逐渐变暗C. 电流表示数变大D. 灯L1逐渐变暗【答案】C2.（2022合肥市瑶海三十八中学一模）如图所示电路中，电源电压不变，R1为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）A. 电压表示数变小，电流表示数变大 B. 电压表示数变小，电流表示数变小C. 电压表示数变大，电流表示数变小 D. 电压表和电流表的示数的比值不变【答案】D3.(2022合肥市瑶海区一模）计算机鼠标内装有自动控制传感器，其工作原理电路如图所示，物体M在导轨上左右移动时，可带动与之相连的滑动变阻器滑片P移动，通过电压表示数可反映物体M移动的距离，当物体M向右移动时，观察到的现象应该是（　　）A. 电流表示数不变，电压表示数变大 B. 电流表示数变大，电压表示数变大C. 电压表示数和电流表示数比值变小 D. 电压表示数和电流表示数比值不变【答案】A4.(2022马鞍山七中一模）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）A. 滑片向左滑动，电流表、电压表示数都增大B. 滑片向左滑动，电流表示数增大，电压表示数减小C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数增大，电压表示数减小【答案】A5.(2022合肥市一六八中学一模）某同学做“调节灯泡亮度”的实验，电路图如图所示，电源电压恒定为4.5V，电压表量程为“0-3V”，电流表量程为“0-0.6A”，滑动变阻器标有“20Ω 1A”，灯泡标有“3V 1.5W”字样（忽略灯丝电阻受温度的影响），为保证电路安全，小灯泡两端电压不超过额定电压，两电表的示数均不超过所选量程。则以下判断不正确的是（　　）A. 变阻器滑片向右滑动时，电压表示数变大，电流表示数变小B. 灯泡正常发光时，滑动变阻器连入电路的阻值为3ΩC. 当电压表示数为3V时，电路消耗的总功率最大D. 当滑动变阻器连入电路的阻值为9Ω时，灯泡的功率为0.54W【答案】C6.(2022芜湖市第二十九中一模）如图所示，电源电压为18V且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V”量程，灯泡上标有“6V3W”字样，不考虑温度对灯丝电阻的影响，则下列说法正确的是A. 灯泡正常发光时的电流为0.2AB. 当电流表的示数为0.4A时，电压表的示数为4.8VC. 为了保证电路的安全，滑动变阻器允许接入的最小电阻是36ΩD. 为了保证电路的安全，滑动变阻器允许接入的最大阻值为60Ω【答案】D7.(2022马鞍山七中一模）如图，电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A；当开关S3断开，S1、S2都闭合时，电流表的示数为_______A。【答案】0.458.(2022庐江县一模）如图所示，电源电压恒定。小灯泡L标有“3V 0.6W”字样，R为发热电阻。闭合S，断开S1，小灯泡正常发光；若再闭合，发现电流S1表示数变化了0.3A。则同时闭合S、S1，则1分钟R产生的热量是______J。（不计电源、电流表内阻对电路的影响）【答案】549.(2022合肥市瑶海区一模）如图甲所示电路，电源电压不变。闭合开关S，将滑动变阻器的滑片P从一端移到另一端，得到电压表示数与电流表示数的关系图像如图乙所示，当电流表的示数为0.5A时，R1与R2接入电路的阻值之比为______【答案】5∶110.(2022庐江县一模）如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，则定值电阻R1阻值为______Ω．【答案】1011.（2022合肥市瑶海三十八中学一模）如所所示，电源电压恒为4.5V，电压表量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“30Ω  1A”，灯L标有“3V  1.5W”字样，闭合开关S，滑动变阻器的滑片P移动时，若两电表示数均不超过量程，灯泡两端的电压超不过额定电压，不考虑灯丝电阻变化，则电流表的最小示数为______A【答案】0.2512.(2022合肥市瑶海区三十八中一模）一般家用电饭锅工作时有两种状态，分别是煮饭过程的加热状态和米饭煮熟后的保温状态，如图所示为该种电饭锅的电路原理图。图中R1是一个电阻，R2是加热用的电阻丝，U=220V为电源电压（R1和R2的阻值不随温度变化）。当开关S断开时，电饭锅处于______（选填：“保温”或“加热”），若R2在保温状态时的功率是加热状态时的，则 =______【答案】    ①. 保温    ②. 13.(2022合肥市瑶海区三十八中一模）如图所示的电路中，电源电压为15V，调节滑动变阻器滑片P从是右端b移动到最左端a，电流表示数由0.3A变为0.5A，则定值电阻R0=______Ω，滑片位于b点时电压表示数为______V。【答案】    ①. 30    ②. 614.(2022合肥市一六八中学一模）如图甲所示，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图象如图乙所示。则电源电压为______V，灯的功率变化量为______W。   【答案】    ①. 9    ②. 415.（2022合肥市庐阳中学一模）为了测量电压表的内阻，王老师帮助小明设计了如图所示的电路，其中电压表V1和电压表V2是学生实验常用的电压表，电源电压恒为4.5V，电压表V1的内阻为6kΩ，R是阻值为1000Ω的定值电阻。（1）小明闭合开关后，调节变阻器使电压表V1的示数为3V，电压表V2的示数为2V，请你根据小明的测量数据计算出电压表V2的内阻；（2）当滑片位于变阻器R0的中点时，通过电阻R的电流为0.2mA，请你根据测量数据求出变阻器的最大电阻R0。【答案】（1）2kΩ；（2）26kΩ16.(2022合肥市一六八中学一模）如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。定值电阻R1的阻值为10Ω，R2为滑动变阻器。(1)当开关S1、S2、S3都闭合时，小灯泡L正常发光，求此时电流表的示数。(2)断开开关S1和S3，闭合开关S2，当滑动变阻器的滑片调至阻值最大时，电压表示数为1.5V，求R2的最大阻值。(3)当电路中有电阻或小灯泡工作时，求整个电路的最小电功率。【答案】(1)1.6；(2)30Ω；(3)0.9W17.(2022合肥市瑶海区三十八中一模）如图所示，G是一个满偏电流Ig=10mA 、内阻Rg=10Ω的灵敏电流计（1）求该电流计的满偏电压；（2）在图所示的电路中，R1=0.1Ω，闭合开关S，将接线柱O和接线柱A接入电路，此时O、A两接线柱间相当于一只大量程的电流表，求此电流表的量程；（3）在图所示的电路中，断开开关S，此时O、B两接线柱间相当于一只量程是0～6V的电压表，求电阻R2的大小。【答案】（1）0.1V；（2）1.01A；（3）590Ω18.(2022庐江县一模）如图甲，电源电压为3V，灯泡L上标有“3V”字样，灯泡L的电流与两端电压的关系如图乙。当闭合开关S2，断开开关S1、S3时，灯泡L消耗的电功率为0.45W。当闭合开关S1、S2、S3，调节变阻器的滑片P至适合位置，此时电流表示数为0.6A。（1）求电阻R2的值；（2）闭合开关S1、S2、S3时滑动变阻器的实际功率；【答案】（1）5Ω；（2）0.6W19.(2022马鞍山七中一模）实际测量中所使用的电压表是由小量程电流计改装而成的。图甲中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=3mA的电流计，其电阻Rg=10Ω，要把它改装为一个量程为3V的电压表（如图乙）。（1）求电阻R0的阻值；（2）用改装后的电压表测量定值电阻Rx的阻值，设计的电路图如图丙所示。闭合开关，移动滑片，当电压表示数为2.4V时，电流表示数为0.2A，考虑电表内阻的影响，则电阻Rx的阻值是多少欧姆？（计算结果保留一位小数）【答案】（1）990Ω；（2）12.1Ω20.(2022芜湖市第二十九中一模）如图所示，电源电压恒定，滑动变阻器R的规格为“30Ω 1A”，当滑动变阻器的滑片滑到任何一端时，都会有一只电表恰好满偏。电压表量程为“0～3V”，电流表量程为“0～0.6A”。（1）求定值电阻R0的阻值和电源电压；（2）将定值电阻R0换成另外一个定值电阻Rx，当电流表的指针指到满偏刻度的三分之二时，电压表的示数是1.6V。求Rx。（电路各元件安全）【答案】（1）6Ω， 3.6V；（2）5Ω
