2022年中考物理一模试题分类练习——动态电路

这是一份2022年中考物理一模试题分类练习——动态电路，共13页。试卷主要包含了2AB等内容，欢迎下载使用。

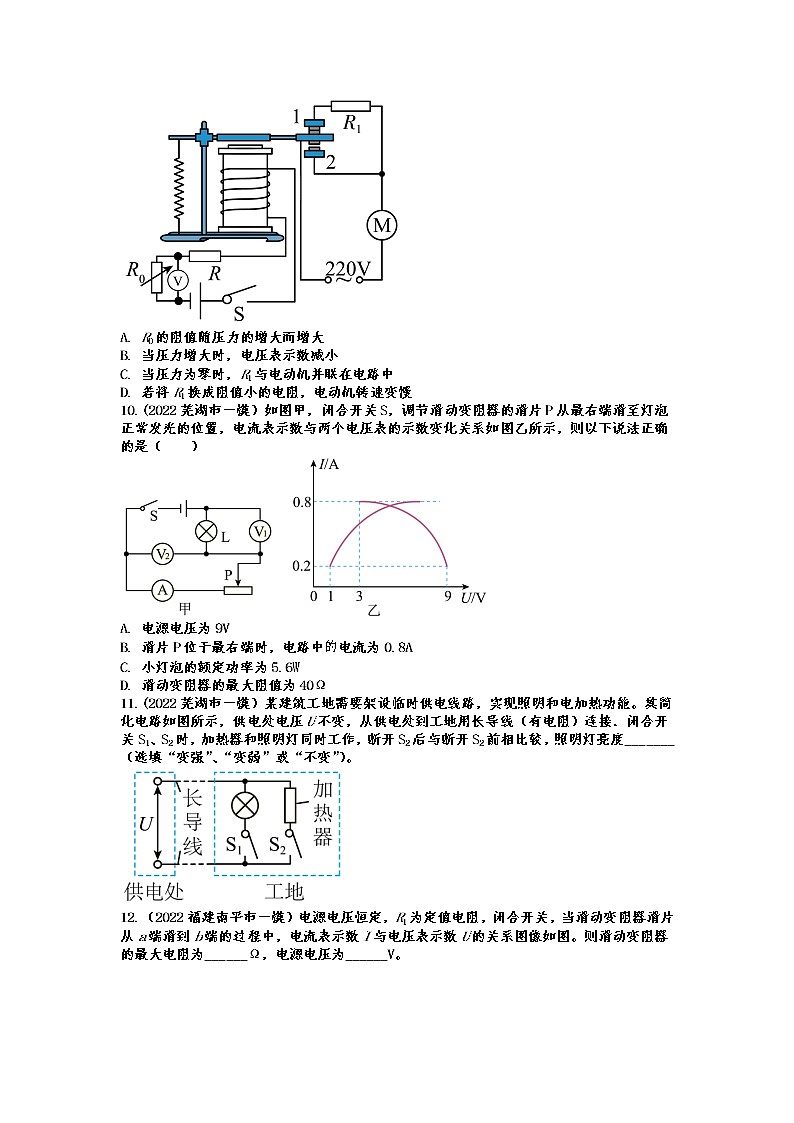

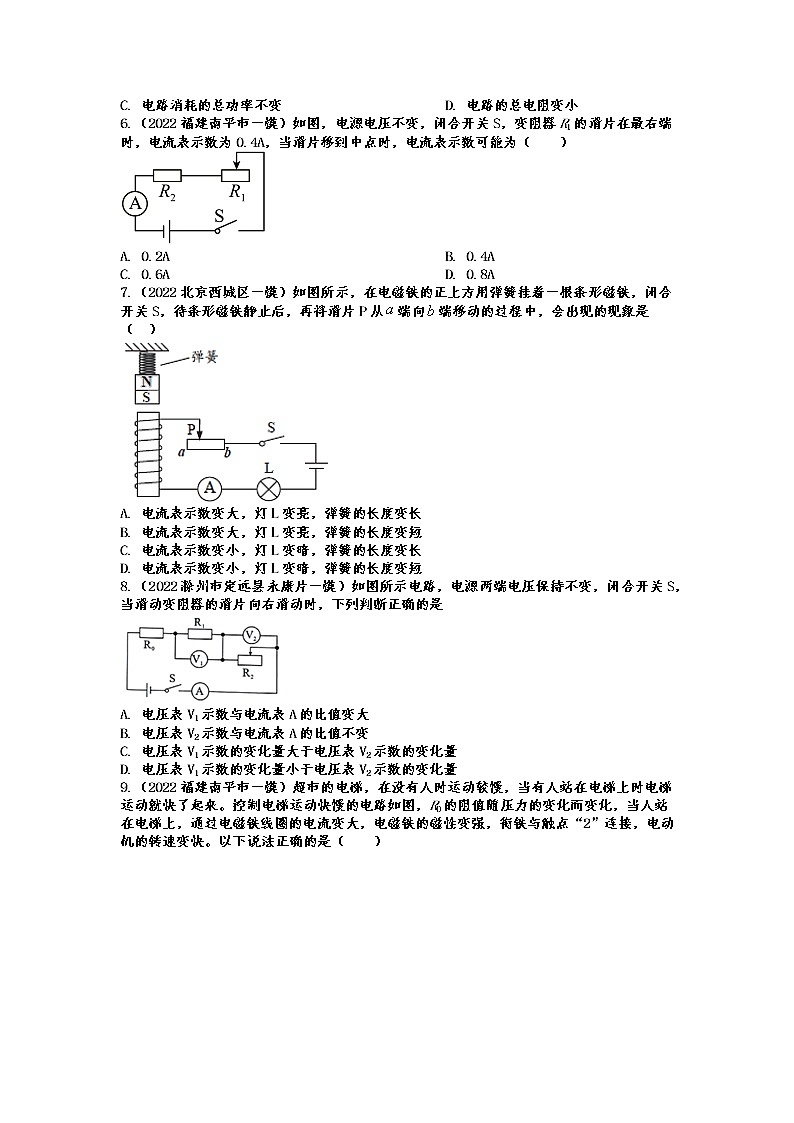

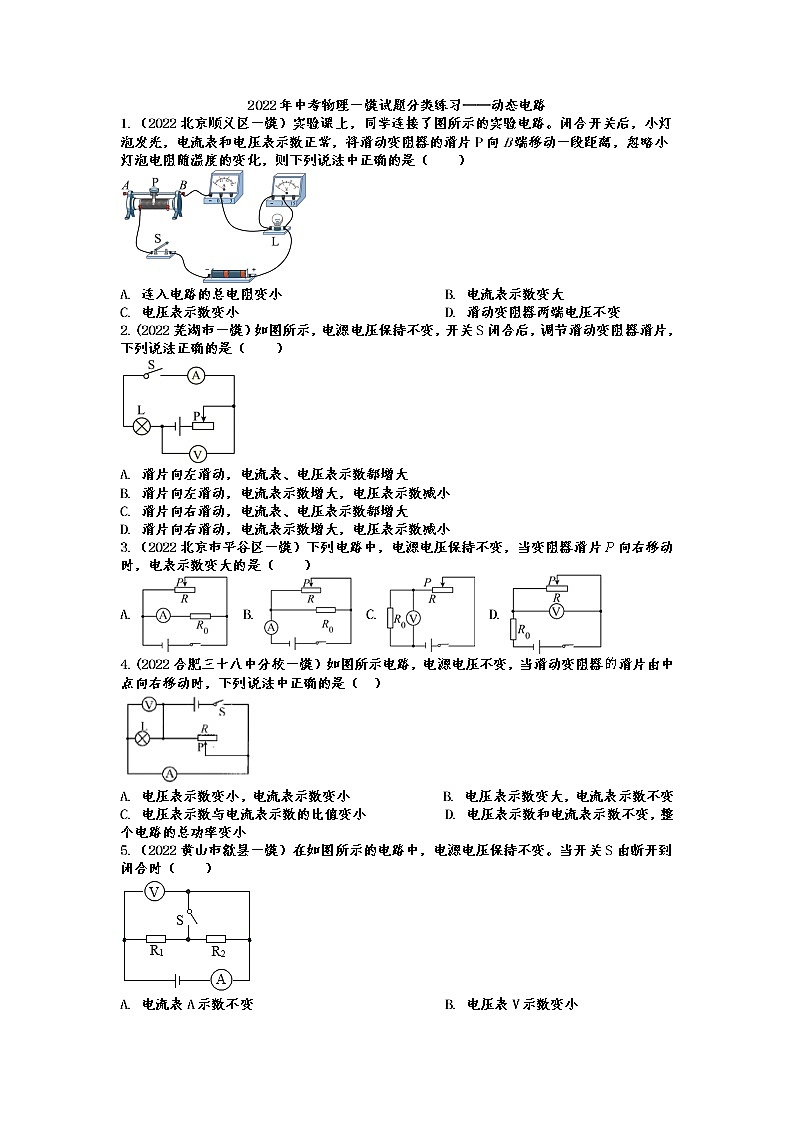

2022年中考物理一模试题分类练习——动态电路1.（2022北京顺义区一模）实验课上，同学连接了图所示的实验电路。闭合开关后，小灯泡发光，电流表和电压表示数正常，将滑动变阻器的滑片P向B端移动一段距离，忽略小灯泡电阻随温度的变化，则下列说法中正确的是（　　）A. 连入电路的总电阻变小 B. 电流表示数变大C. 电压表示数变小 D. 滑动变阻器两端电压不变2.(2022芜湖市一模）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）A. 滑片向左滑动，电流表、电压表示数都增大B. 滑片向左滑动，电流表示数增大，电压表示数减小C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数增大，电压表示数减小3.（2022北京市平谷区一模）下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（    ）A.   B.   C.   D. 4.(2022合肥三十八中分校一模）如图所示电路，电源电压不变，当滑动变阻器滑片由中点向右移动时，下列说法中正确的是（  ）A. 电压表示数变小，电流表示数变小 B. 电压表示数变大，电流表示数不变C. 电压表示数与电流表示数的比值变小 D. 电压表示数和电流表示数不变，整个电路的总功率变小5.（2022黄山市歙县一模）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　）A. 电流表A示数不变 B. 电压表V示数变小C. 电路消耗的总功率不变 D. 电路的总电阻变小6.（2022福建南平市一模）如图，电源电压不变，闭合开关S，变阻器R1的滑片在最右端时，电流表示数为0.4A，当滑片移到中点时，电流表示数可能为（　　）A. 0.2A B. 0.4AC. 0.6A D. 0.8A7.（2022北京西城区一模）如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P从端向端移动的过程中，会出现的现象是（  ）A. 电流表示数变大，灯L变亮，弹簧的长度变长B. 电流表示数变大，灯L变亮，弹簧的长度变短C. 电流表示数变小，灯L变暗，弹簧的长度变长D. 电流表示数变小，灯L变暗，弹簧的长度变短8.（2022滁州市定远县永康片一模）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量9.（2022福建南平市一模）超市的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运动快慢的电路如图，R0的阻值随压力的变化而变化，当人站在电梯上，通过电磁铁线圈的电流变大，电磁铁的磁性变强，衔铁与触点“2”连接，电动机的转速变快。以下说法正确的是（　　）A. R0的阻值随压力的增大而增大B. 当压力增大时，电压表示数减小C. 当压力为零时，R1与电动机并联在电路中D. 若将R1换成阻值小的电阻，电动机转速变慢10.(2022芜湖市一模）如图甲，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表示数与两个电压表的示数变化关系如图乙所示，则以下说法正确的是（　　）A. 电源电压为9VB. 滑片P位于最右端时，电路中电流为0.8AC. 小灯泡的额定功率为5.6WD. 滑动变阻器的最大阻值为40Ω11.(2022芜湖市一模）某建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接．闭合开关S1、S2时，加热器和照明灯同时工作，断开S2后与断开S2前相比较，照明灯亮度_______（选填“变强”、“变弱”或“不变”）。12.（2022福建南平市一模）电源电压恒定，R1为定值电阻，闭合开关，当滑动变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图。则滑动变阻器的最大电阻为______Ω，电源电压为______V。13.（2022黄山市歙县一模）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R1的阻值为______Ω。14.(2022芜湖市一模）如图甲所示的电路，电源电压保持不变，为定值电阻，滑动变阻器的滑片从端滑到端的过程中，消耗的电功率与通过的电流的关系图像如图乙所示。则电源电压为______V；滑片从端滑到端的过程中，滑动变阻器消耗的最大电功率是______W。15.(2022芜湖市一模）小强坐在汽车的副驾驶位上看到一个现象；当汽车的电动机启动时，汽车的车灯会变暗。汽车的蓄电池、定值电阻、电流表、车灯，电动机连接的简化电路如图甲所示。汽车蓄电池的电压为12.5V且保持不变。车灯接通，电动机未启动时，车灯正常工作，电流表示数为10A；车灯接通，电动机启动时，电流表示数为70A。已知车灯的I-U图象如图乙所示。求：（1）定值电阻R的阻值；（2）车灯接通，电动机启动时，车灯的实际电压为多少V？车灯的实际功率为多少W？  16.(2022宣城市宣州区狸桥片一模）如图（a）所示电路，电源电压保持不变．小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示．求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围．  17.（2022滁州市定远县永康片一模）如图所示电路，电源电压不变，定值电阻R1=10Ω，滑动变阻器R2标有“60Ω 1A”字样，灯泡上标有“8V 4W”字样，灯泡阻值不受温度影响，电流表可选用“0～0.6A”或“0～3A”两种量程，电压表可选用“0～3V”或“0～15V”量程。（1）求灯泡正常发光时的电阻。（2）闭合开关S和S2，调节滑动变阻器的滑片在中点时，灯泡正常发光，求电路总功率。（3）若电源电压可变，电压表只用“0～15V”量程。闭合开关S和S1，调节滑动变阻器过程中，在电路安全的前提下，电流表的最大示数和最小示数如图所示（两次读数时电流表可能更换了量程）。求电源电压的可能值以及电路总功率的最大值。  18.（2022北京房山一模）图甲为某款多功能电饭煲，图乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。某次煮饭过程加热时间为0.3h，保温时间为0.2h。多功能电饭煲的主要参数如下表所示。品名多功能电饭煲额定电压220V频率50Hz加热档功率880W保温档功率88W求：（1）请画出该电饭煲在加热时的等效电路图；（2）电热丝R1的阻值；（3）这次煮饭过程中消耗的电能。  19.（2022北京市平谷区一模）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2=66Ω，旋钮开关可以调节到“O”、“1”和“2”三个档位。求：（1）电烤箱在低温档正常工作时每分钟消耗的电能；（2）此电烤箱高温档正常工作时的电功率。××牌电烤箱额定电压220V额定功率高温档×××W低温档440W  20.（2022北京西城区一模）如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：（1）电源两端的电压；（2）定值电阻R1的阻值；（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。
2022年中考物理一模试题分类练习——动态电路参考答案1.（2022北京顺义区一模）实验课上，同学连接了图所示的实验电路。闭合开关后，小灯泡发光，电流表和电压表示数正常，将滑动变阻器的滑片P向B端移动一段距离，忽略小灯泡电阻随温度的变化，则下列说法中正确的是（　　）A. 连入电路的总电阻变小 B. 电流表示数变大C. 电压表示数变小 D. 滑动变阻器两端电压不变【答案】C2.(2022芜湖市一模）如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）A. 滑片向左滑动，电流表、电压表示数都增大B. 滑片向左滑动，电流表示数增大，电压表示数减小C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数增大，电压表示数减小【答案】A3.（2022北京市平谷区一模）下列电路中，电源电压保持不变，当变阻器滑片向右移动时，电表示数变大的是（    ）A.   B.   C.   D. 【答案】D4.(2022合肥三十八中分校一模）如图所示电路，电源电压不变，当滑动变阻器滑片由中点向右移动时，下列说法中正确的是（  ）A. 电压表示数变小，电流表示数变小 B. 电压表示数变大，电流表示数不变C. 电压表示数与电流表示数的比值变小 D. 电压表示数和电流表示数不变，整个电路的总功率变小【答案】D5.（2022黄山市歙县一模）在如图所示的电路中，电源电压保持不变。当开关S由断开到闭合时（　　）A. 电流表A示数不变 B. 电压表V示数变小C. 电路消耗的总功率不变 D. 电路的总电阻变小【答案】D6.（2022福建南平市一模）如图，电源电压不变，闭合开关S，变阻器R1的滑片在最右端时，电流表示数为0.4A，当滑片移到中点时，电流表示数可能为（　　）A. 0.2A B. 0.4AC. 0.6A D. 0.8A【答案】C7.（2022北京西城区一模）如图所示，在电磁铁的正上方用弹簧挂着一根条形磁铁，闭合开关S，待条形磁铁静止后，再将滑片P从端向端移动的过程中，会出现的现象是（  ）A. 电流表示数变大，灯L变亮，弹簧的长度变长B. 电流表示数变大，灯L变亮，弹簧的长度变短C. 电流表示数变小，灯L变暗，弹簧的长度变长D. 电流表示数变小，灯L变暗，弹簧的长度变短【答案】B8.（2022滁州市定远县永康片一模）如图所示电路，电源两端电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列判断正确的是A. 电压表V1示数与电流表A的比值变大B. 电压表V2示数与电流表A的比值不变C. 电压表V1示数的变化量大于电压表V2示数的变化量D. 电压表V1示数的变化量小于电压表V2示数的变化量【答案】D9.（2022福建南平市一模）超市的电梯，在没有人时运动较慢，当有人站在电梯上时电梯运动就快了起来。控制电梯运动快慢的电路如图，R0的阻值随压力的变化而变化，当人站在电梯上，通过电磁铁线圈的电流变大，电磁铁的磁性变强，衔铁与触点“2”连接，电动机的转速变快。以下说法正确的是（　　）A. R0的阻值随压力的增大而增大B. 当压力增大时，电压表示数减小C. 当压力为零时，R1与电动机并联在电路中D. 若将R1换成阻值小的电阻，电动机转速变慢【答案】B10.(2022芜湖市一模）如图甲，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表示数与两个电压表的示数变化关系如图乙所示，则以下说法正确的是（　　）A. 电源电压为9VB. 滑片P位于最右端时，电路中电流为0.8AC. 小灯泡的额定功率为5.6WD. 滑动变阻器的最大阻值为40Ω【答案】C11.(2022芜湖市一模）某建筑工地需要架设临时供电线路，实现照明和电加热功能。其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接．闭合开关S1、S2时，加热器和照明灯同时工作，断开S2后与断开S2前相比较，照明灯亮度_______（选填“变强”、“变弱”或“不变”）。【答案】变强12.（2022福建南平市一模）电源电压恒定，R1为定值电阻，闭合开关，当滑动变阻器滑片从a端滑到b端的过程中，电流表示数I与电压表示数U的关系图像如图。则滑动变阻器的最大电阻为______Ω，电源电压为______V。【答案】    ①. 20    ②. 313.（2022黄山市歙县一模）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R1的阻值为______Ω。【答案】1014.(2022芜湖市一模）如图甲所示的电路，电源电压保持不变，为定值电阻，滑动变阻器的滑片从端滑到端的过程中，消耗的电功率与通过的电流的关系图像如图乙所示。则电源电压为______V；滑片从端滑到端的过程中，滑动变阻器消耗的最大电功率是______W。【答案】    ①. 6    ②. 0.915.(2022芜湖市一模）小强坐在汽车的副驾驶位上看到一个现象；当汽车的电动机启动时，汽车的车灯会变暗。汽车的蓄电池、定值电阻、电流表、车灯，电动机连接的简化电路如图甲所示。汽车蓄电池的电压为12.5V且保持不变。车灯接通，电动机未启动时，车灯正常工作，电流表示数为10A；车灯接通，电动机启动时，电流表示数为70A。已知车灯的I-U图象如图乙所示。求：（1）定值电阻R的阻值；（2）车灯接通，电动机启动时，车灯的实际电压为多少V？车灯的实际功率为多少W？【答案】（1）；（2）9V，81W16.(2022宣城市宣州区狸桥片一模）如图（a）所示电路，电源电压保持不变．小灯泡L标有“4V0.5A”字样，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器R1的最大阻值20Ω．只闭合开关S、S1，调节滑动变阻器滑片P，得到电流表与电压表示数关系如图（b）所示．求：（1）小灯泡的额定功率；（2）电源电压及定值电阻R2的阻值；（3）只闭合开关S和S2，移动滑动变阻器的滑片P，小灯泡L的I-U图象如图（c）所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围．【答案】（1）2W（2）10Ω（3）2Ω～7.5Ω17.（2022滁州市定远县永康片一模）如图所示电路，电源电压不变，定值电阻R1=10Ω，滑动变阻器R2标有“60Ω 1A”字样，灯泡上标有“8V 4W”字样，灯泡阻值不受温度影响，电流表可选用“0～0.6A”或“0～3A”两种量程，电压表可选用“0～3V”或“0～15V”量程。（1）求灯泡正常发光时的电阻。（2）闭合开关S和S2，调节滑动变阻器的滑片在中点时，灯泡正常发光，求电路总功率。（3）若电源电压可变，电压表只用“0～15V”量程。闭合开关S和S1，调节滑动变阻器过程中，在电路安全的前提下，电流表的最大示数和最小示数如图所示（两次读数时电流表可能更换了量程）。求电源电压的可能值以及电路总功率的最大值。【答案】（1）16Ω；（2）；（3）18V，18W18.（2022北京房山一模）图甲为某款多功能电饭煲，图乙为该电饭煲的工作原理图。R1和R2均为阻值不变的电热丝，S为手动开关，S1为自动控制开关。某次煮饭过程加热时间为0.3h，保温时间为0.2h。多功能电饭煲的主要参数如下表所示。品名多功能电饭煲额定电压220V频率50Hz加热档功率880W保温档功率88W求：（1）请画出该电饭煲在加热时的等效电路图；（2）电热丝R1的阻值；（3）这次煮饭过程中消耗的电能。【答案】（1）；（2）55Ω；（3）19.（2022北京市平谷区一模）如表所示为某电烤箱的铭牌，高温档额定功率模糊不清。如图虚线内所示是电烤箱内部的简化电路图，R1和R2均为电热丝，R2=66Ω，旋钮开关可以调节到“O”、“1”和“2”三个档位。求：（1）电烤箱在低温档正常工作时每分钟消耗的电能；（2）此电烤箱高温档正常工作时的电功率。××牌电烤箱额定电压220V额定功率高温档×××W低温档440W【答案】（1）；（2）1100W20.（2022北京西城区一模）如图甲所示，电源两端电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为50Ω，电压表的量程为0～15V。电压表的示数与滑动变阻器R2的关系如图乙所示。求：（1）电源两端的电压；（2）定值电阻R1的阻值；（3）闭合开关S后，在保证电路各元件安全的条件下，滑动变阻器R2接入电路的最小阻值。【答案】（1）24V；（2）10Ω；（3）6Ω
