2022年中考复习物理能力训练15-电阻测量实验

这是一份2022年中考复习物理能力训练15-电阻测量实验，共19页。

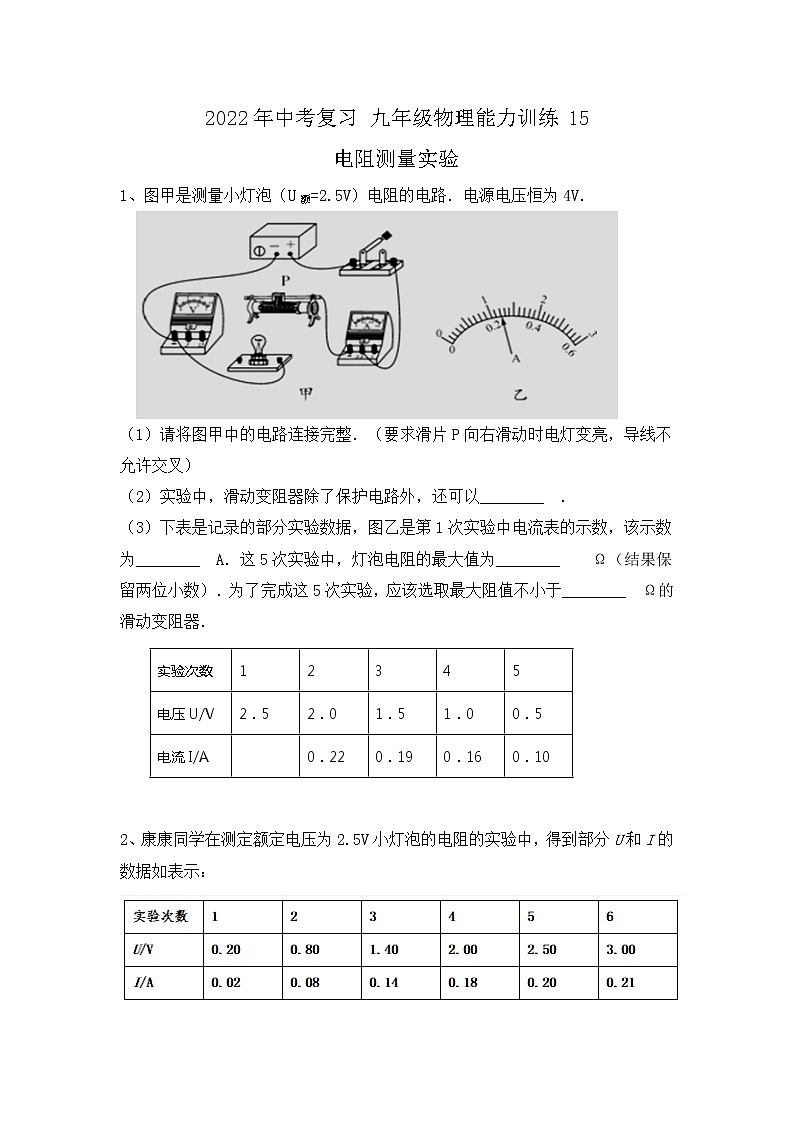

2022年中考复习 九年级物理能力训练15电阻测量实验1、图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V． （1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮，导线不允许交叉）    （2）实验中，滑动变阻器除了保护电路外，还可以________ ．    （3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为________ A．这5次实验中，灯泡电阻的最大值为________ 　Ω（结果保留两位小数）．为了完成这5次实验，应该选取最大阻值不小于________ Ω的滑动变阻器．实验次数12345电压U/V2．52．01．51．00．5电流I/A 0．220．190．160．10      2、康康同学在测定额定电压为2.5V小灯泡的电阻的实验中，得到部分U和I的数据如表示：

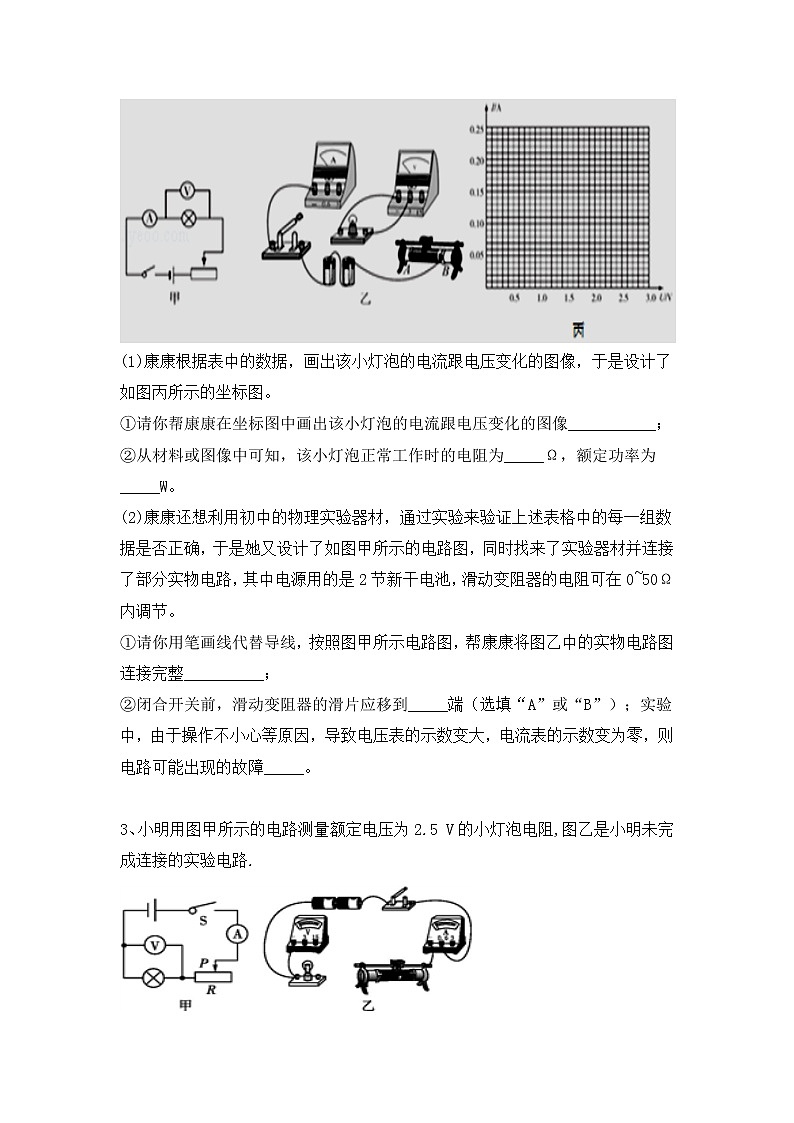

(1)康康根据表中的数据，画出该小灯泡的电流跟电压变化的图像，于是设计了如图丙所示的坐标图。①请你帮康康在坐标图中画出该小灯泡的电流跟电压变化的图像___________；②从材料或图像中可知，该小灯泡正常工作时的电阻为_____Ω，额定功率为_____W。(2)康康还想利用初中的物理实验器材，通过实验来验证上述表格中的每一组数据是否正确，于是她又设计了如图甲所示的电路图，同时找来了实验器材并连接了部分实物电路，其中电源用的是2节新干电池，滑动变阻器的电阻可在0~50Ω内调节。①请你用笔画线代替导线，按照图甲所示电路图，帮康康将图乙中的实物电路图连接完整__________；②闭合开关前，滑动变阻器的滑片应移到_____端（选填“A”或“B”）；实验中，由于操作不小心等原因，导致电压表的示数变大，电流表的示数变为零，则电路可能出现的故障_____。 3、小明用图甲所示的电路测量额定电压为2.5 V的小灯泡电阻,图乙是小明未完成连接的实验电路.

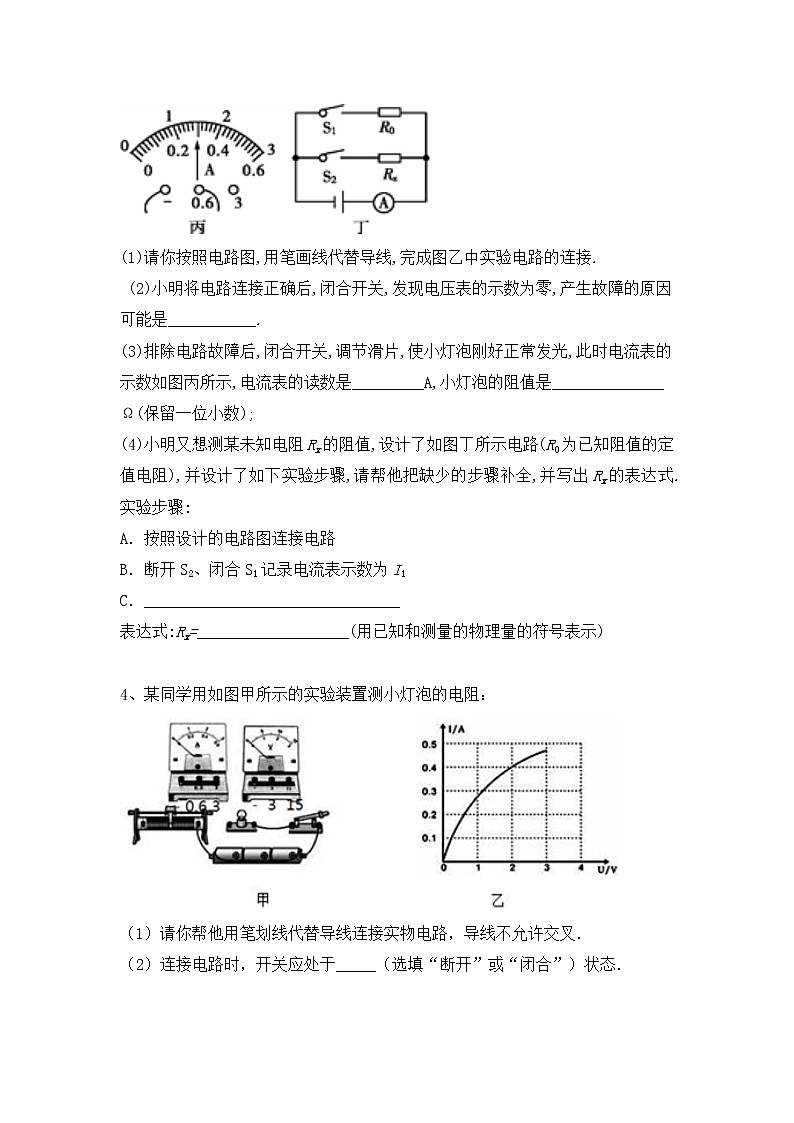

(1)请你按照电路图,用笔画线代替导线,完成图乙中实验电路的连接. (2)小明将电路连接正确后,闭合开关,发现电压表的示数为零,产生故障的原因可能是___________. (3)排除电路故障后,闭合开关,调节滑片,使小灯泡刚好正常发光,此时电流表的示数如图丙所示,电流表的读数是_________A,小灯泡的阻值是______________Ω(保留一位小数); (4)小明又想测某未知电阻Rx的阻值,设计了如图丁所示电路(R0为已知阻值的定值电阻),并设计了如下实验步骤,请帮他把缺少的步骤补全,并写出Rx的表达式.实验步骤:A．按照设计的电路图连接电路B．断开S2、闭合S1记录电流表示数为I1C．________________________________表达式:Rx=___________________(用已知和测量的物理量的符号表示) 4、某同学用如图甲所示的实验装置测小灯泡的电阻：（1）请你帮他用笔划线代替导线连接实物电路，导线不允许交叉．（2）连接电路时，开关应处于_____（选填“断开”或“闭合”）状态．
（3）该同学连接好电路后，闭合开关前，应将滑片置于变阻器的最_____端．（填“左”或“右”）（4）该同学完成实验后，将实验数据绘制成图象，如图乙所示，当小灯泡两端的电压为2.0V时，小灯泡的电阻为_____Ω．（5）该同学提出在测定值电阻的实验中，绘制的图象是一条直线，而本实验得到的是曲线，你认为原因可能是_____． 5、在用“伏安法测小灯泡的电阻”实验中。（1）在图甲中，请你将电压表正确连入电路，完成电路的连接。（2）此时滑动变阻器的主要作用是　   　。（3）若某次测量时电压表和电流表的示数如图乙所示，灯泡的电阻RL＝　   　Ω。（4）小明同学在做实验时，电路连接无误，闭合开关后，发现电流表的指针明显偏转，而电压表的示数为零，该故障的原因可能是　   　。（5）这个电路除了可以测小灯泡的电阻外，还可以用来测量小灯泡的功率，由图乙两表示数可求出小灯泡的功率P＝　   　W。 6、小刚同学利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。(1)请用笔画线代替导线将如图所示的电路连接完整。（滑片向右时移动灯泡变亮）___________。
(2)闭合开关，小刚移动滑片，发现小灯泡不亮，电压表无示数，电流表有示数，则故障原因可能是小灯泡___________。(3)排除故障后，小刚根据测得的数据绘制了小灯泡的电流随电压变化的图像（如图乙所示），由图像可知，小灯泡正常工作时的电阻是___________Ω（保留一位小数），进一步分析图像可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而___________（选填“增大”或“减小”）。(4)完成上述实验后，小刚想用原电路测某未知电阻Rx的阻值，他用该电阻替换灯泡后，发现电流表损坏了，便将其拆除。请你在不改变其他元件连接方式的情况下，帮他完成实验（已知滑动变阻器的最大阻值为R变）。实验步骤：A.闭合开关，将滑动变阻器滑片滑到阻值最大处，记下电压表的示数U1；B.将滑动变阻器的滑片移到阻值最小处，记下电压表的示数为U2。则未知电阻Rx的阻值Rx=___________（用测量量和已知量表示）。 7、如图所示，图甲是“伏安法测电阻”的实验电路图。（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。（要求滑动变阻器滑片P向右移动时阻值变大）
（2）在连接电路时，开关必须_____。（3）闭合开关S后，发现电流表无示数，电压表有示数，则出现的故障可能是_____。（4）排除故障后，闭合开关S，当滑片P移动到某一个位置时，电流表的示数为0.2A，电压表的示数如图丙所示，其读数为_____V，则待测电阻Rx=_____Ω。（5）若实验中电流表不慎损坏，现给你一个已知阻值为R0的电阻、一个单刀双掷开关和导线若干，请你用上述器材和原有器材完成图丁的电路图，要求能测量Rx的阻值。 8、在做测量定值电阻Rx阻值的实验中：  ①小红同学根据如图甲所示的电路图，将实验器材连接成实验电路（如图乙所示）．同小组的小花同学在检查电路时认为：从实验目的来看，小红在实验电路的连接上有一根导线连接错了．请你在接错的那根导线上打“×”，并画出正确的连接．②将电路改接正确之后，小红同学闭合开关，调节滑片，当电流表的示数为0.2A时，电压表的示数如图丙所示，则电压表的示数是________ V，被测电阻Rx的阻值是________Ω．③
小红和小花两位同学都为自己在全班首先获得测量结果而高兴，准备整理实验器材，结束实验．针对这种情况，你对她们提出的建议是________；你提出这个建议的目的是________．④为了测量“3.8V”的小灯泡的额定功率，小红同学断开开关后，首先把定值电阻换接成“3.8V”的小灯泡，把两节干电池换成4.5V的学生电源，然后将电压表的量程改接为________．⑤小红同学闭合开关之后，就发现灯L很亮，电流表的示数大，则出现这种现象的原因是________．⑥接着小红同学调节滑动变阻器的滑片，使小灯泡正常发光，此时电流表的示数如图丁所示，则小灯泡的额定功率为________ W． 9、如图甲，是研究小灯泡电阻的实验装置，灯泡的额定电压为，滑动变阻器最大阻值是，电源电压保持不变。 丙(1)用笔画线代替导线，将图中的器材连接成完整的电路。______(2)连接完电路后，闭合开关，发现小灯泡发光较暗，且无论怎样移动滑动变阻器滑片P，小灯泡的亮度都不变，则原因可能是__。A．开关开路B．电压表短路C．滑动变阻器接的是下端两接线柱(3)正确连接后，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数。当滑片P移到某处，电压表示数为时，要使小灯泡正常发光，应__(选填“增大”或“减小”）滑动变阻器接入电路中的阻值。(4)将所测数据绘制成如图乙所示的
图象。由图可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的__（选填“温度”、“长度”或“横截面积” 发生了变化；此小灯泡的额定功率是__W。(5)利用此装置还可以探究电流与电阻的关系，只需将图甲中的小灯泡换成不同阻值的定值电阻，并使定值电阻两端的电压保持不变，即可进行实验。①接入某定值电阻后，闭合开关，移动变阻器的滑片P，当电压表的示数为时，电流表的示数如图丙所示，为__A，则接入的定值电阻的阻值为__。②实验时，为了确保不同定值电阻两端的电压能达到并保持不变，换用的定值电阻阻值不能大于__。 10、用伏安法测小灯泡的电功率和正常发光时的电阻，已知灯的额定电压为2.5V。（1）在图1中，已完成了一部分的电路连接，请你继续完成实验电路的连接。（2）在闭合开关之前，图中滑动变阻器的滑片应放在　 　端。（3）测电功率的原理是　 　；测电阻的原理是　 　。（4）如果在调节滑动变阻器的时候，电压表的示数如图2所示，为了测定灯的额定功率，应将滑片向　 　调节。（5）调节滑变P，使灯正常发光时，电流表的示数如图3所示，则灯泡的额定功率为　 　W，此时，灯泡的电阻为　 　Ω。 11、小明同学设计了如图甲所示的电路来测量未知电阻Rx的阻值(已知待测电阻阻值约5Ω左右)。

(1)请你根据电路图，用笔画线代替导线，将图乙所示的实物电路连接完整。要求：滑动变阻器滑片向右滑动时电流表示数增大___________。(2)实验前为了保护电路，应将滑动变阻器的滑片应置于___________端(选填“左”或“右”)。(3)闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表示数接近电源电压，其故障原因可能___________。(4)排除故障后，当电压表示数为1.8V时，电流表示数如图丙所示，则通过Rx的电流大小为___________A，它的阻值是___________ Ω。(5)某同学利用电源(电压未知)、电阻箱(0-999.9)和电流表(指针能正常偏转，但刻度盘示数模糊不清)等器材，测电阻Rx的阻值，设计的电路如图。请你完成下列实验步骤：①正确连接电路，断开S1，S2，将电阻箱R阻值调至最大；②闭合S1，标记电流表指针所指的位置；③___________，④电阻Rx=___________ 。(用测得量的符号表示)
12、小明同学在伏安法测电阻的实验中。（1）在连接电路时，开关S应处于　   　状态，滑动变阻器的滑片P应放在　   　的位置。选填（“A”或“B”）。（2）小明同学连接了如图甲所示的电路，闭合开关，电流表　   　示数，电压表　   　示数。两空均选填（“有”或“无”）（3）他仔细检查电路，发现有一根导线连接错误，请你在答图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。（4）正确连接电路后，闭合开关，调节滑动变阻器滑片P，当电压表的示数为2V时，观察到电流表示数如图乙所示，他记下数据并算出电阻R的阻值为　   　。（5）同组小斌同学继续向　   　选填（“A”或“B”）端移动滑片P，适当增大电阻R两端的电压，并进行了多次测量，目的是　   　选择下列选项。①计算电阻的平均值从而减小实验误差；②避免实验出现偶然性和片面性的结果。（6）完成上述实验后，小明还想测量一段电炉丝的电阻Rx，为测量电阻Rx的阻值，老师提供了以下器材：待测电阻Rx、已知阻值的定值电阻R0一个、电压不变但电压值未知的电源一个、电流表一只、开关两个、导线若干。小明设计了如图所示电路。①闭合开关S1，断开开关S2，读出此时电流表的示数I1；②闭合S2，断开S1，读出此时电流表示数I2；③得出表达式：Rx＝　   　。 13、小勇同学用“伏安法”来测量一只阻值约为5Ω的定值电阻Rx，实验室有如下器材供选用：
A．两节干电池             B．开关一个和导线若干    C．电压表（0﹣3V，0﹣15V）D．电流表（0﹣0.6A，0﹣3A） E．滑动变阻器（10Ω 2A） F．滑动变阻器（100Ω  2A）（1）滑动变阻器应选择_____（选填“E“或“F”）；（2）请用笔画线代替导线，将图甲中的实物图连接完整____________；（3）如图甲所示，连接好电路。在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至_____端（选填“G”或“H”）；（4）小勇闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，原因可能是_____；A．滑动变阻器断路           B．滑动变阻器短路C．定值电阻Rx断路           D．定值电阻Rx短路（5）排除故障后，电流表示数为0.4A，电压表示数如乙图所示，则本次实验测得的定值电阻Rx是_____Ω。（6）实验时小勇发现电流表损坏，根据所学知识，请你利用上述器材测出未知电阻Rx阻值（不允许拆卸电路）。①将实验电路图画在方框内；②请根据实验电路图写出简要的操作步骤及需要测量的物理量；_____③用测量的物理量写出Rx 的数学表达式：_____。  答案
1、  改变流过电路的电流，多测几组数据 0.24  10.42  35 2、    12.5    0.5        A    小灯泡断路     3、    可能是灯泡短路或电压表接触不良
0.3  8.3  断开S1、闭合S2记录电流表示数为I2(或S1和S2都闭合,记录电流表示数为I2)  R0(或)R0 4、    断开    左    5Ω    灯泡的电阻随温度的升高而增大     5、（1）见下图；（2）改变灯泡两端的电压；（3）11Ω；(4)灯泡短路或电压表短路；（5）0.44。 6、 (1).    见下图(2)            短路   (3)            8.3     增大  (4)
 7、（1）（2）断开；（3）Rx断路；（4）2；10；（5）见下图        8、    1.8    9    调节滑片，改变电压表和电流表示数，多测几组数据    多次测量求平均值，减小误差
0～15V    闭合开关前，滑片没有移到阻值最大的位置    0.912     9、    C    减小    温度    0.75    0.4    5    25     10、（1）（2）左；（3）P＝UI；R＝；（4）右；（5）0.5；12.5。 11、   见下图 左    待测电阻断路   0.3      6
 断开S1，闭合S2，调节电阻箱，使电流表指针指在标记的位置，记下电阻箱阻值R0     R0  12、（1）断开；B；（2）无；有；（3）如下所示；（4）10Ω；（5）A；①；（6）。  13、 E    G      C  5.5
A、按电路图连接电路；B、将滑片移至最右端，闭合开关，记下此时电压表的示数Ux；将滑片移至最左端，闭合开关，记下此时电压表的示数U  Rx=
