2022年中考物理复习专题--电阻的测量实验专题

这是一份2022年中考物理复习专题--电阻的测量实验专题，共15页。试卷主要包含了用“伏安法”测未知电阻的阻值等内容，欢迎下载使用。

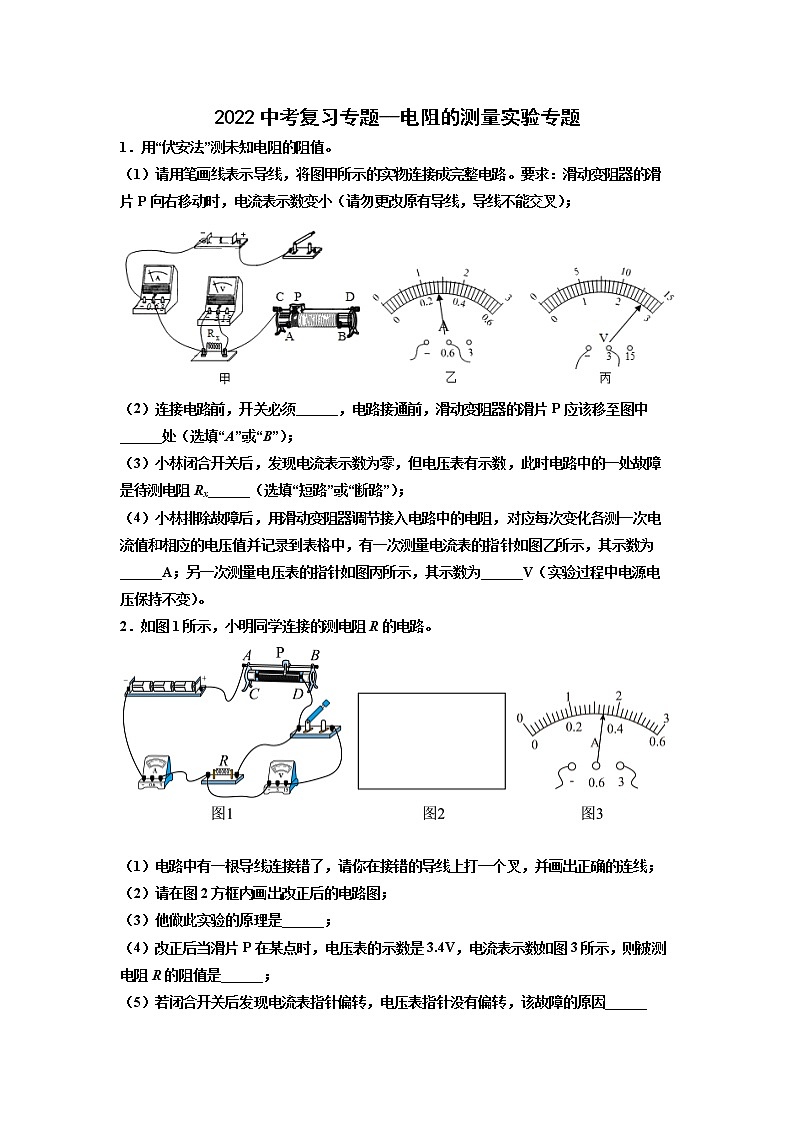

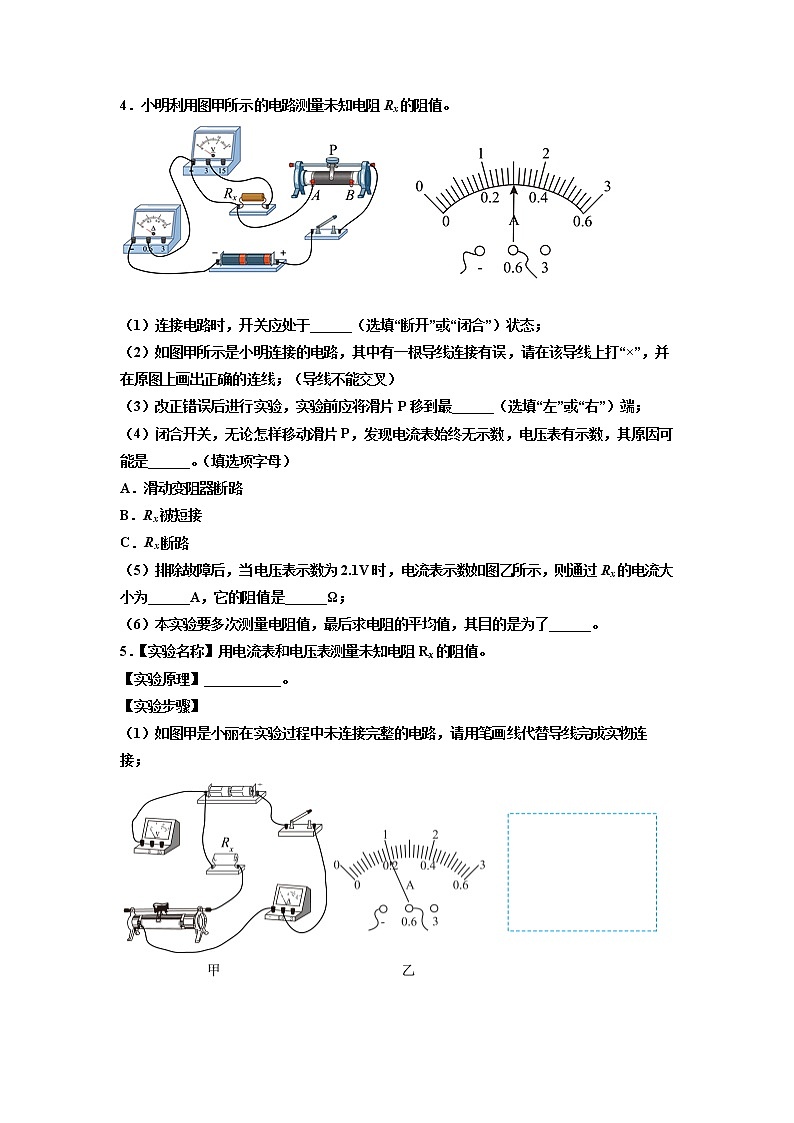

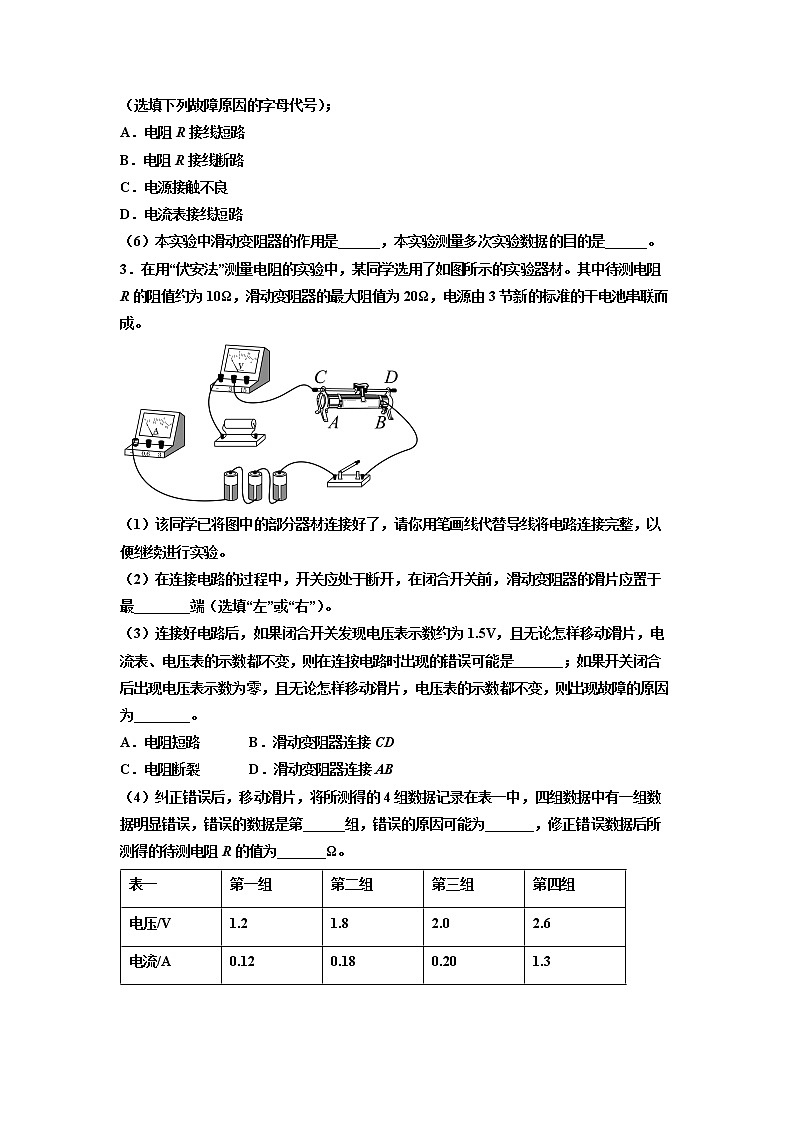

2022中考复习专题--电阻的测量实验专题1．用“伏安法”测未知电阻的阻值。（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）；（2）连接电路前，开关必须______，电路接通前，滑动变阻器的滑片P应该移至图中______处（选填“A”或“B”）；（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx______（选填“短路”或“断路”）；（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中，有一次测量电流表的指针如图乙所示，其示数为______A；另一次测量电压表的指针如图丙所示，其示数为______V（实验过程中电源电压保持不变）。2．如图1所示，小明同学连接的测电阻R的电路。 （1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线；（2）请在图2方框内画出改正后的电路图；（3）他做此实验的原理是______；（4）改正后当滑片P在某点时，电压表的示数是3.4V，电流表示数如图3所示，则被测电阻R的阻值是______；（5）若闭合开关后发现电流表指针偏转，电压表指针没有偏转，该故障的原因______（选填下列故障原因的字母代号）；A．电阻R接线短路B．电阻R接线断路C．电源接触不良D．电流表接线短路（6）本实验中滑动变阻器的作用是______，本实验测量多次实验数据的目的是______。3．在用“伏安法”测量电阻的实验中，某同学选用了如图所示的实验器材。其中待测电阻R的阻值约为10Ω，滑动变阻器的最大阻值为20Ω，电源由3节新的标准的干电池串联而成。（1）该同学已将图中的部分器材连接好了，请你用笔画线代替导线将电路连接完整，以便继续进行实验。（2）在连接电路的过程中，开关应处于断开，在闭合开关前，滑动变阻器的滑片应置于最________端（选填“左”或“右”）。（3）连接好电路后，如果闭合开关发现电压表示数约为1.5V，且无论怎样移动滑片，电流表、电压表的示数都不变，则在连按电路时出现的错误可能是_______；如果开关闭合后出现电压表示数为零，且无论怎样移动滑片，电压表的示数都不变，则出现故障的原因为________。A．电阻短路       B．滑动变阻器连接CDC．电阻断裂       D．滑动变阻器连接AB（4）纠正错误后，移动滑片，将所测得的4组数据记录在表一中，四组数据中有一组数据明显错误，错误的数据是第______组，错误的原因可能为_______，修正错误数据后所测得的待测电阻R的值为_______Ω。表一第一组第二组第三组第四组电压/V1.21.82.02.6电流/A0.120.180.201.3 4．小明利用图甲所示的电路测量未知电阻Rx的阻值。 （1）连接电路时，开关应处于______（选填“断开”或“闭合”）状态；（2）如图甲所示是小明连接的电路，其中有一根导线连接有误，请在该导线上打“×”，并在原图上画出正确的连线；（导线不能交叉）（3）改正错误后进行实验，实验前应将滑片P移到最______（选填“左”或“右”）端；（4）闭合开关，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是______。（填选项字母）A．滑动变阻器断路B．Rx被短接C．Rx断路（5）排除故障后，当电压表示数为2.1V时，电流表示数如图乙所示，则通过Rx的电流大小为______A，它的阻值是______Ω；（6）本实验要多次测量电阻值，最后求电阻的平均值，其目的是为了______。5．【实验名称】用电流表和电压表测量未知电阻Rx的阻值。【实验原理】___________。【实验步骤】（1）如图甲是小丽在实验过程中未连接完整的电路，请用笔画线代替导线完成实物连接； （2）请你在上面的虚线框内设计一个记录实验数据的表格；（3）闭合开关后，调节滑动变阻器滑片，电流表的示数会发生变化，但电压表无示数，造成该故障的可能原因是___________；（4）排除故障后，小丽进行第一次测量时，使电压表的示数为2.5 V，电流表的示数如图乙所示，为___________A，电阻阻值为___________Ω；（5）为减小实验误差，需进行多次测量，完成第一次测量后，接下来的操作是___________。6．实验小组利用图甲所示的电路测量未知电阻Rx的阻值，Rx的阻值大约为5Ω。（1）伏安法测电阻的实验原理是 ___________；（2）闭合开关前，应将滑动变阻器的滑片置于 _________（选填“A”或“B”）端；（3）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是 ___________；A．滑动变阻器断路B．Rx短路C．Rx断路（4）排除故障后，当电压表示数为2.2V时，电流表示数如图乙所示，则通过Rx的电流大小为 ______A，它的阻值是 ___________Ω；（5）本实验要多次测量取平均值是为了 _________。7．在“测定导体电阻”的实验中，电源使用二节新干电池，被测电阻的阻值约为5 欧，滑动变阻器的规格是“10Ω 1.5A ”。实验序号1234电压/伏0.61.21.82.4电流/安0.120.240.360.48 （1）图是没有连接完整的实验电路，请你用笔画线代替导线，将电路连接完整； （2）该实验的原理是___________。 （3）实验中，滑动变阻器除了保护电路外，还可以___________；（4）电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半。虽然这样也能读出电流值计算小灯的电阻，但为了提高精确度，应对电路连接做如下改进：___________；（5）电路连接正确，实验数据记录如表所示，其第___________组数据有拼凑的嫌疑，判断依据是___________。8．小明和小华在进行“测量定值电阻的阻值”实验，器材有：干电池两节，开关、电压表、电流表、滑动变阻器（20Ω 5A）、待测电阻各一个，导线若干。（1）连接电路前，小明发现电流表指针如图甲所示，于是他将电流表指针调至___________。（2）图乙是他们连接的测量 R 阻值的电路，闭合开关前，应将滑动变阻器的滑片 P 置于最___________（选填“左”、“右”）端。（3）在正确完成上述操作后，闭合开关移动滑片 P，当电流表示数为 0.2A 时，电压表示数如图丙所示，则电阻两端的电压为___________V。多次实验所测量的结果如表所示，则 R 的阻值为___________Ω。实验序号电压表示数 U/V电流表示数 I/A电阻 R/Ω① 0.2 ②0.60.3③0.880.4 9．在“测量定值电阻Rx”的实验中，小明用如图甲所示器材进行实验，电源电压保持不变，待测电阻阻值约为5Ω。（1）如图甲，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小;（2）小明按正确的电路图把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操作中的两处错误是①______________②____________（3）排除故障后，小明改变Rx两端电压和电流，测得电压、电流值记入表一中。第三次测量时电流表示数如图乙，则电流表示数为 ____________A表一：定值电阻实验次数电压U/V电流I/A电阻R/Ω电阻平均值/Ω110.25.0 21.50.35.0 32    （4）本次实验测得值应为Rx＝_____________Ω（结果保留1位小数）表二：定值电阻实验次数电压U/V电流I/A电阻R/Ω电阻平均值/Ω                （5）表二是为测量小灯泡灯丝电阻而设计的表格，其中有一个设计错误是 ______________10．小明做“测定小灯泡电阻”的实验时，连接的实物电路如图甲所示，电源电压为3V，小灯泡的额定电压为2.5V。（1）用笔画线替代导线添加一根导线，将实物电路连接完整；（2）在连接电路时，开关必须______；为了保护电路的安全，滑动变阻器的滑片应移至最______端（选填“左”或“右”）。当闭合开关时，电流表的指针如图乙所示，则同学连接电路时存在的错误操作是______；（3）改正电路后，他将测得的数据绘制成了图丙所示的图像，由图像可知小灯泡正常发光时的电阻是______Ω，且小灯泡的电阻是变化的，这是因为小灯泡的电阻受______的影响造成的。11．用伏安法测量小灯泡的电阻，电源电压为3V。 （1）请用笔画线代替导线，完成图甲中实物电路的连接，要求：①滑片P向右移动时，电流表示数变小；②连线不能交叉。（2）检查电路无误后，闭合开关，灯泡不亮，电压表有示数，电流表示数为零，导致这一现象的原因可能是___________。A．电压表短路B．电压表断路C．滑动变阻器短路D．小灯泡断路（3）故障排除后，闭合开关，当滑动变阻器的滑片P移到某一位置时、电压表示数如图乙所示，要测量小灯泡电压为2.5V时，应将滑动变阻器的滑片向___________移动（选填“左”或“右”）；（4）通过移动滑动变阻器的滑片P记录了多组数据，并作出了如图丙所示的I﹣U图象，由图可知小灯泡电压为2.5V时的电阻为___________欧；（5）通过图象可以发现小灯泡的电阻是变化的，图象表明灯丝的电阻随温度升高而___________（选填“增大”“不变”或“减小”）。12．如图甲所示，是“测量小灯泡电阻”的实验装置，小灯泡正常发光时的电压为2.5V。滑动变阻器最大阻值是50Ω，电源电压保持6V不变。（1）用笔画线代替导线，将图甲中的器材连接成完整的电路；（2）正确连接后，闭合开关前，为了保护电路，滑动变阻器的滑片P应该处于最______端（选填“左”或“右”）。闭合开关，当滑片P移到某处，电压表示数为1.5V时，要使小灯泡正常发光，应向______（选填“左”或“右”）移动滑动变阻器的滑片P；（3）移动滑片P，记下多组对应的电压表和电流表的示数。将所测数据绘制成如图乙所示的U﹣I图象由图乙可知：小灯泡的电阻是变化的，主要是因为小灯泡灯丝的______发生了变化；此小灯泡正常发光时的电阻是______Ω（保留一位小数）。13．小明和小亮分别测量额定电压为2.5V的小灯泡的电阻，小明设计了实验电路并进行了部分连接，如图所示。电压U/V0.91.31.72.12.5电流I/A0.180.220.240.260.28电阻R/Ω55.97.18.18.9电阻的平均值7 （1）该实验的原理是 _____，连接电路时，应将滑动变阻器滑片置于阻值最大处，目的是_____；（2）请将图中的实物电路补画完整，要求：当滑片P向右移动时，电路中电流变小；（3）小明连好电路后，闭合开关，发现电流表有示数，电压表无示数，则可能是小灯泡 _____；（4）小明设计了如上表格，闭合开关，移动滑动变阻器滑片，进行了多次测量，并将实验数据填入表中。小亮看后说小明设计的表格有问题，问题是 _____；（5）小亮对比自己的实验数据发现，电流不是随电压的变大而变大，而是随电压的变大而变小，小亮实验出现的问题可能是 _____；（6）修正自己的问题后，小亮根据自己测得的数据绘制了小灯泡的电流随电压变化的图像（如图所示）。由图像可知，小灯泡正常工作时的电阻是 _____Ω（保留一位小数），当小灯泡两端的电压为1V时，小灯泡的电阻是 _____Ω，进一步分析图像可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而_____（选填“增大”或“减小”）。14．在测量正常工作时的电压为2.5V的小灯泡的电阻的实验中，连接了如图甲所示的实物图。 （1）小明闭合开关，移动滑动变阻器的滑片P，发现小灯泡不亮电流表___________（选填“有示数”或“无示数”下同），电压表经检查，发现有一根导线连接错误，请你在连接错误的导线上打“×”，并用笔画线代替导线将图甲电路连接正确，连线不能交叉；（2）改正好电路，进行实验，当滑动变阻器的滑片位于某一位置时，电压表示数如图乙所示，为测量小灯泡正常发光时的电阻，应将滑片向___________（选填“A”或“B”）端移动；（3）维续移动滑片，小明测出了小灯泡在不同电压下发光时的电阻，并取其平均值作为灯丝的电阻，同组其他同学认为他的做法不合理，理由是___________。15．小明在拆装手电筒时，发现手电筒的小灯泡上标有“2.5V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡正常发光时的电阻，图甲为他所连的实验电路。（1）同组的小李同学在检查线路时，发现有一根导线连接错误。请你在图甲中用“×”标出这根错接的导线，并画出改接后的导线（不能与其他导线交叉）；（2）电路错误改正后，闭合开关前，滑片P应移到______端（填A或B）；（3）小明闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近3V。发生这种现象的原因可能是______；（4）小明经过实验，得到数据如表所示，则小灯泡正常发光时的电阻是______Ω。小明仔细分析实验数据，对比得出的几个电阻值，发现每次测量结果都有较大差异，你认为产生这种差异的主要原因是______；实验次数电压/V电流/A13.50.2822.50.2531.50.18 （5）小明同学又想用“伏安法”来测量定值电阻Rx的阻值，但实验过程中电流表突然损坏了，小明利用现有器材仍然完成了实验，实验电路如图乙所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列相关实验步骤补充完整：①按照图乙所示的电路图连接好电路；②闭合开关S，将滑动变阻器的滑片P移到最左端，读出电压表示数U1；③闭合开关S，将滑动变阻器的滑片P移到______时，读出电压表示数U2；④根据已知条件和测量结果，写由定值电阻的表达式Rx=______（用符号表示）。
