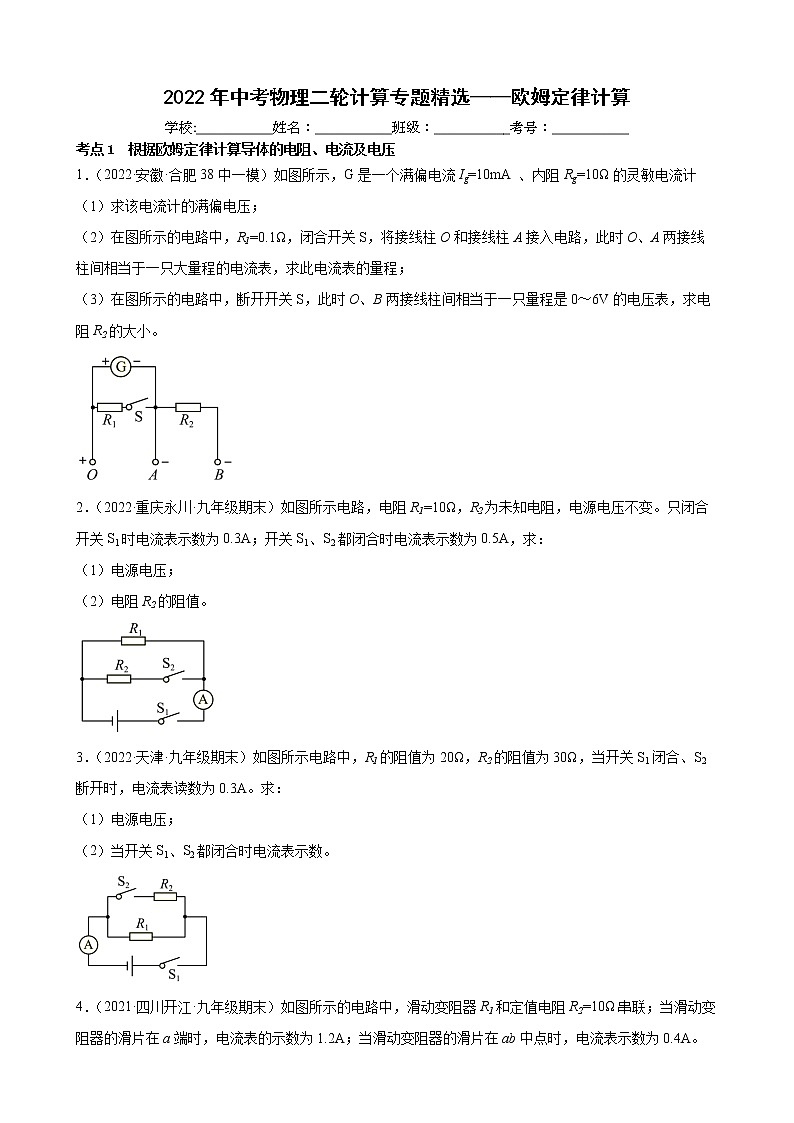

2022年中考物理二轮计算专题精选——欧姆定律计算

这是一份2022年中考物理二轮计算专题精选——欧姆定律计算，共7页。试卷主要包含了，电流表的量程为0~0.6A，所示等内容，欢迎下载使用。

考点1 根据欧姆定律计算导体的电阻、电流及电压
1．（2022·安徽·合肥38中一模）如图所示，G是一个满偏电流Ig=10mA 、内阻Rg=10Ω的灵敏电流计
（1）求该电流计的满偏电压；
（2）在图所示的电路中，R1=0.1Ω，闭合开关S，将接线柱O和接线柱A接入电路，此时O、A两接线柱间相当于一只大量程的电流表，求此电流表的量程；
（3）在图所示的电路中，断开开关S，此时O、B两接线柱间相当于一只量程是0～6V的电压表，求电阻R2的大小。
2．（2022·重庆永川·九年级期末）如图所示电路，电阻R1=10Ω，R2为未知电阻，电源电压不变。只闭合开关S1时电流表示数为0.3A；开关S1、S2都闭合时电流表示数为0.5A，求：
（1）电源电压；
（2）电阻R2的阻值。
3．（2022·天津·九年级期末）如图所示电路中，R1的阻值为20Ω，R2的阻值为30Ω，当开关S1闭合、S2断开时，电流表读数为0.3A。求：
（1）电源电压；
（2）当开关S1、S2都闭合时电流表示数。
4．（2021·四川开江·九年级期末）如图所示的电路中，滑动变阻器R1和定值电阻R2=10Ω串联；当滑动变阻器的滑片在a端时，电流表的示数为1.2A；当滑动变阻器的滑片在ab中点时，电流表示数为0.4A。求：
（1）电源电压是多大？
（2）当滑片在ab中点时，把电流表换成电压表，电压表的示数是多少？
（3）在（2）小问中，电路正常工作100s时，R2消耗了多少电能？

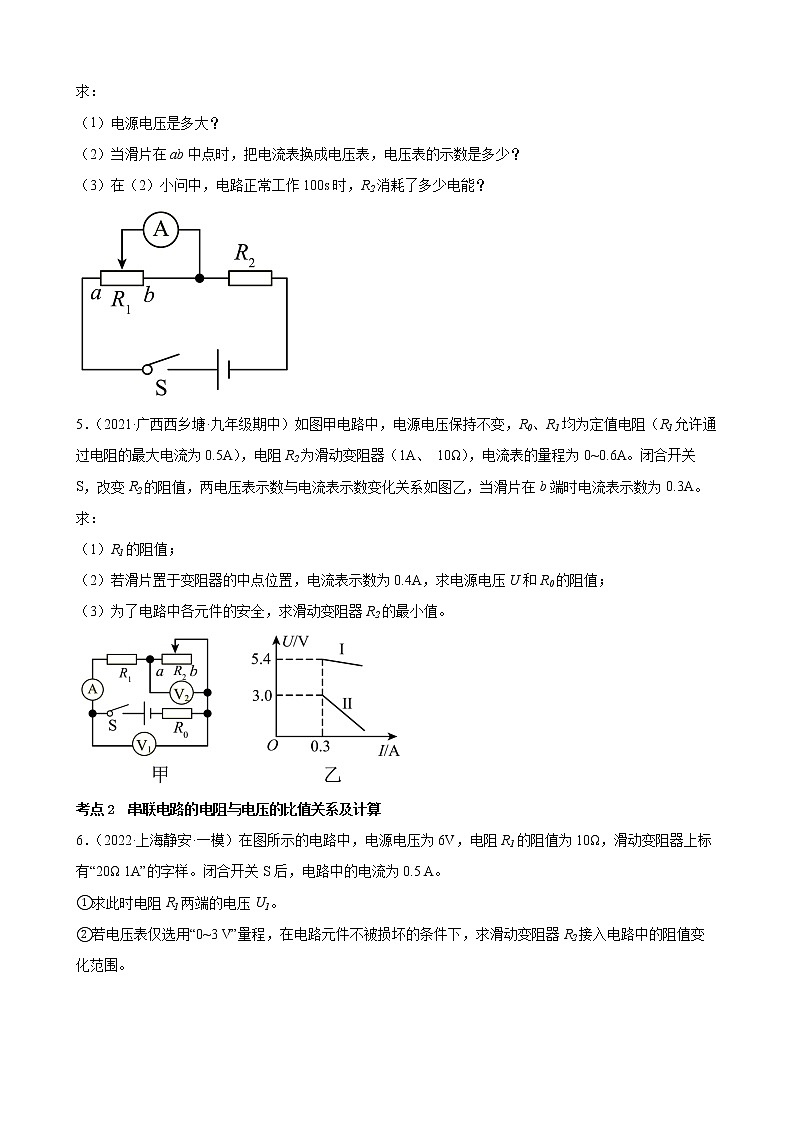

5．（2021·广西西乡塘·九年级期中）如图甲电路中，电源电压保持不变，R0、R1均为定值电阻（R1允许通过电阻的最大电流为0.5A），电阻R2为滑动变阻器（1A、 10Ω），电流表的量程为0~0.6A。闭合开关S，改变R2的阻值，两电压表示数与电流表示数变化关系如图乙，当滑片在b端时电流表示数为0.3A。求：
（1）R1的阻值；
（2）若滑片置于变阻器的中点位置，电流表示数为0.4A，求电源电压U和R0的阻值；
（3）为了电路中各元件的安全，求滑动变阻器R2的最小值。
考点2 串联电路的电阻与电压的比值关系及计算
6．（2022·上海静安·一模）在图所示的电路中，电源电压为6V，电阻R1的阻值为10Ω，滑动变阻器上标有“20Ω 1A”的字样。闭合开关S后，电路中的电流为0.5 A。
①求此时电阻R1两端的电压U1。
②若电压表仅选用“0~3 V”量程，在电路元件不被损坏的条件下，求滑动变阻器R2接入电路中的阻值变化范围。

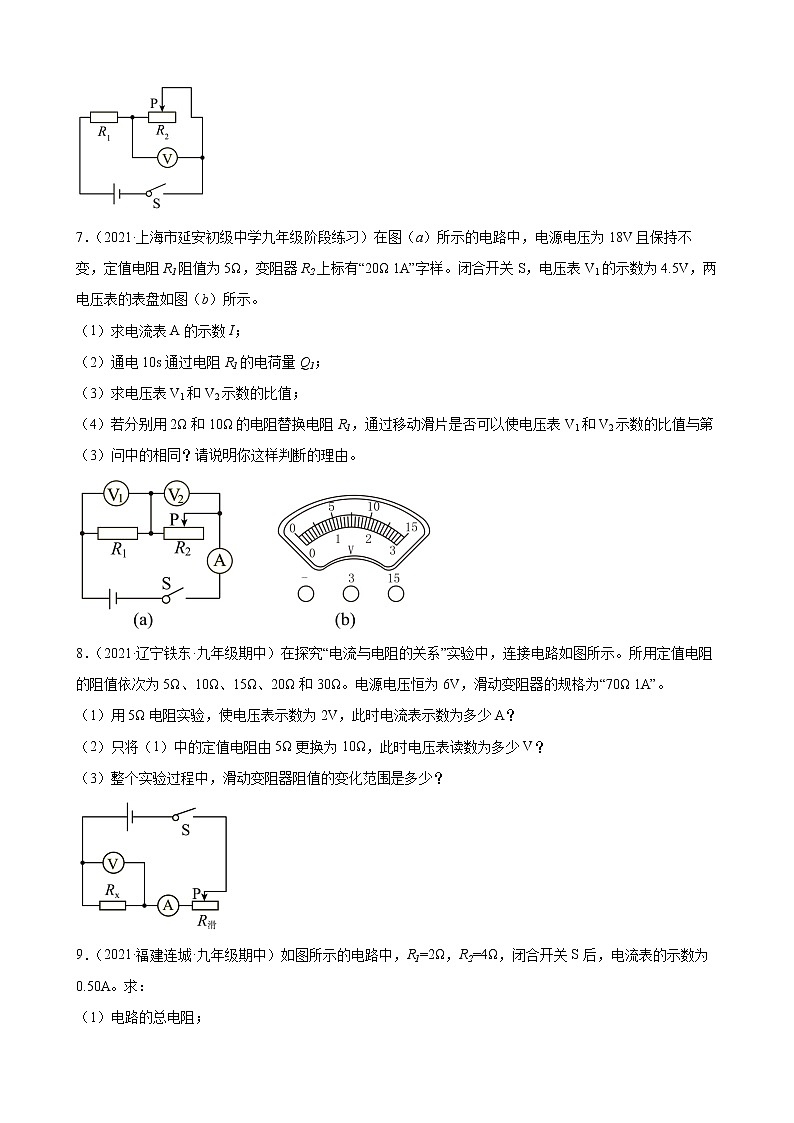

7．（2021·上海市延安初级中学九年级阶段练习）在图（a）所示的电路中，电源电压为18V且保持不变，定值电阻R1阻值为5Ω，变阻器R2上标有“20Ω 1A”字样。闭合开关S，电压表V1的示数为4.5V，两电压表的表盘如图（b）所示。
（1）求电流表A的示数I；
（2）通电10s通过电阻R1的电荷量Q1；
（3）求电压表V1和V2示数的比值；
（4）若分别用2Ω和10Ω的电阻替换电阻R1，通过移动滑片是否可以使电压表V1和V2示数的比值与第（3）问中的相同？请说明你这样判断的理由。
8．（2021·辽宁铁东·九年级期中）在探究“电流与电阻的关系”实验中，连接电路如图所示。所用定值电阻的阻值依次为5Ω、10Ω、15Ω、20Ω和30Ω。电源电压恒为6V，滑动变阻器的规格为“70Ω 1A”。
（1）用5Ω电阻实验，使电压表示数为2V，此时电流表示数为多少A？
（2）只将（1）中的定值电阻由5Ω更换为10Ω，此时电压表读数为多少V？
（3）整个实验过程中，滑动变阻器阻值的变化范围是多少？
9．（2021·福建连城·九年级期中）如图所示的电路中，R1=2Ω，R2=4Ω，闭合开关S后，电流表的示数为0.50A。求：
（1）电路的总电阻；
（2）电源的电压；
（3）电阻R1、R2两端的电压之比。
考点3 并联电路的电阻与电流的比值关系及计算
10．（2022·甘肃崆峒·九年级期末）如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：
（1）只闭合S1，通过R1的电流是多大？
（2）只闭合S2，R2两端的电压是多大？
（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？
11．（2020·河北海港·九年级期中）如图所示，电源电压不变，当S1，S2均断开时，电压表的示数为4V，三个电阻的阻值分别为R1=R3=5Ω，R2=10Ω，求：
（1）当S1、S2均断开时，电流表的示数和电源电压；
（2）当S1、S2均闭合时，电流表的示数。
12．（2022·上海·九年级）如图所示的电路，R2的阻值为20欧，滑动变阻器R1上标有“2A”字样，两电流表量程均为0~3A。闭合开关S，电流表A1、A的示数分别为0.8A、1.2A。
①求R2两端电压U2。
②更换电源，用10Ω和30Ω的定值电阻先后替换R2，闭合开关S，在电路安全工作的情况下，移动滑片P，某个电流表示数的最大变化量分别为0.8A和1.6A，其中一次变阻器的电流达不到2A。
（a）试分析变阻器的电流达不到2A的原因。
（b）求变阻器的最大阻值R1max。
13．（2021·安徽砀山·一模）学习了欧姆定律后，老师给同学们布置了一个任务；把实验室使用的的电流表改装成的电流表。
(1)改装前，需要先测量出实验室电流表的内阻，老师帮助同学们设计了如图甲所示的电路，且电压表示数为2V 时，电流表示数为0.2A，计算出电流表的内阻；
(2)某同学思考后，画出了改装原理图如图乙所示，请求出需要并联的定值电阻R0。
14．（2021·北京房山·九年级期末）如图所示，电源两端电压 U 保持不变，电阻 R0 阻值为 20Ω。闭合开关 S1 和 S2 后，电流表的示数为 0.5A；闭合开关 S1，断开 S2 后，电流表的示数为 0.2A。求：
(1)电源电压 U ；
(2)电阻 Rx 的阻值。
考点4 应用欧姆定律判断电表示数和灯泡亮度的变化
15．（2021·安徽岳西·九年级期末）有一只满偏电流Ig为3mA的电流计G，已知其电阻Rg=100Ω。现将电阻Rx与它并联，改装成一只量程为0~0.3A的电流表，如图a所示。求：
（1）求改装后的电流表电阻Ra的阻值；
（2）将改装后的电流表接入如图b所示电路中、已知电源电压U=3V，电阻R1=5Ω，闭合开关S，移动滑动变阻器的滑片P，当R2=6Ω时，求通过电流计G的电流。
16．（2021·湖南·长沙一中岳麓中学九年级期中）如图所示的电路中，电源电压恒为18V，R1、R2为定值电阻且R2上标有“16Ω0.5A”字样，滑动变阻器R标有“60Ω1A”，电压表量程为0~15V，电流表量程为0~0.6A，闭合开关S、S1，断开S2，移动滑片P，电压表示数为4.8V时，求：
（1）此时电流表的示数；
（2）闭合开关S、S2，断开S1，滑片P位置不变，电压表示数为14.4V，求R1的电阻；
（3）闭合开关S、S2，断开S1，在保证电路安全的情况下，求滑动变阻器的最大阻值和最小阻值。
参考答案：
1．（1）0.1V；（2）1.01A；（3）590Ω
2．（1）3V；（2）
3．（1）6V；（2）0.5A
4．（1）12V；（2）4V；（3）160J
5．（1）8Ω；（2）6V， 2Ω；（3）2Ω
6．①5V；②1~10Ω
7．（1）0.9A；（2）9C；（3）1:3；
8．（1）0.4A；（2）3V；（3）10Ω～60Ω
9．（1）6Ω；（2）3V；（3）1∶2
10．（1）1A；（2）2.4V；（3）1A
11．（1）0.4A，6V；（2）1.8A
12．①8V；②（a）R2的阻值为10Ω时，该支路电流大于1A，使得在R1支路电流达到2A之前，总电流已达到3A；（b）45Ω
13．(1)1Ω；(2)0.25Ω
14．(1)6V；(2)30Ω
15．（1）；（2）
16．（1）0.3A（2）12Ω（3）8Ω-44Ω
