2022年中考物理二轮计算专题精选——简单电路电流、电压计算

这是一份2022年中考物理二轮计算专题精选——简单电路电流、电压计算，共6页。试卷主要包含了请结合电路图，解答下列的问题，所示等内容，欢迎下载使用。

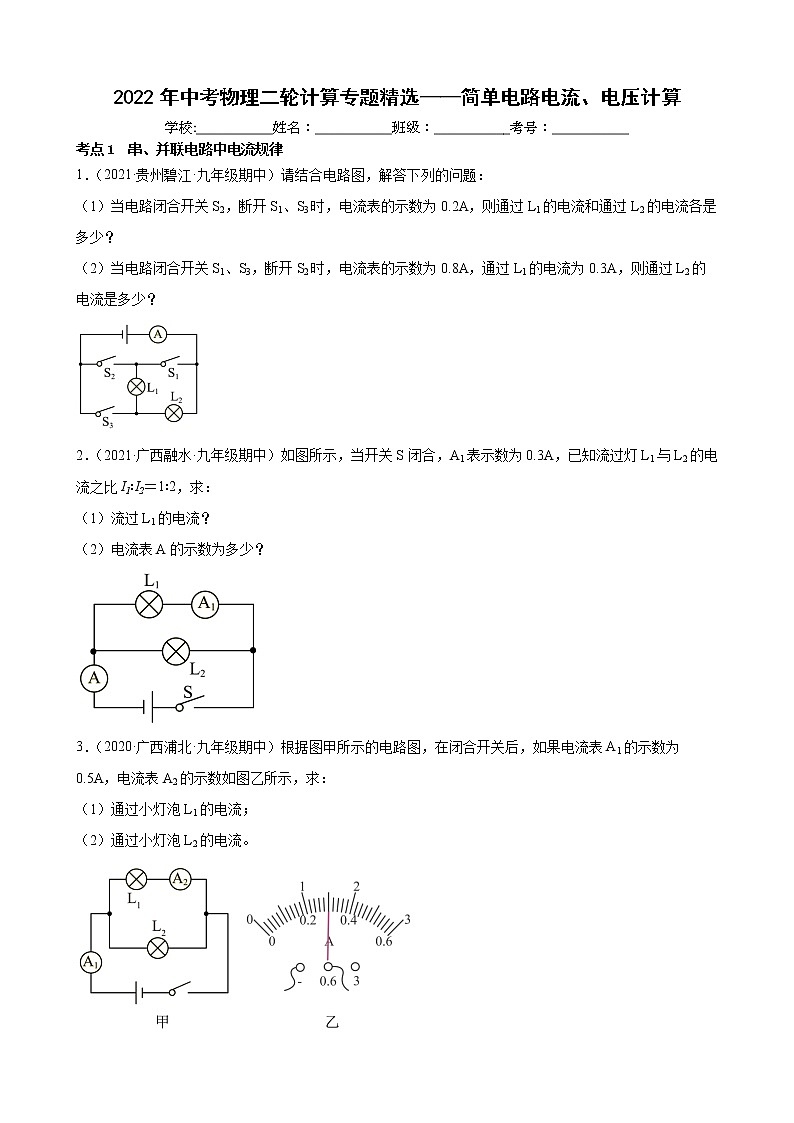

考点1 串、并联电路中电流规律
1．（2021·贵州碧江·九年级期中）请结合电路图，解答下列的问题：
（1）当电路闭合开关S2，断开S1、S3时，电流表的示数为0.2A，则通过L1的电流和通过L2的电流各是多少？
（2）当电路闭合开关S1、S3，断开S2时，电流表的示数为0.8A，通过L1的电流为0.3A，则通过L2的电流是多少？
2．（2021·广西融水·九年级期中）如图所示，当开关S闭合，A1表示数为0.3A，已知流过灯L1与L2的电流之比I1∶I2＝1∶2，求：
（1）流过L1的电流？
（2）电流表A的示数为多少？
3．（2020·广西浦北·九年级期中）根据图甲所示的电路图，在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数如图乙所示，求：
（1）通过小灯泡L1的电流；
（2）通过小灯泡L2的电流。

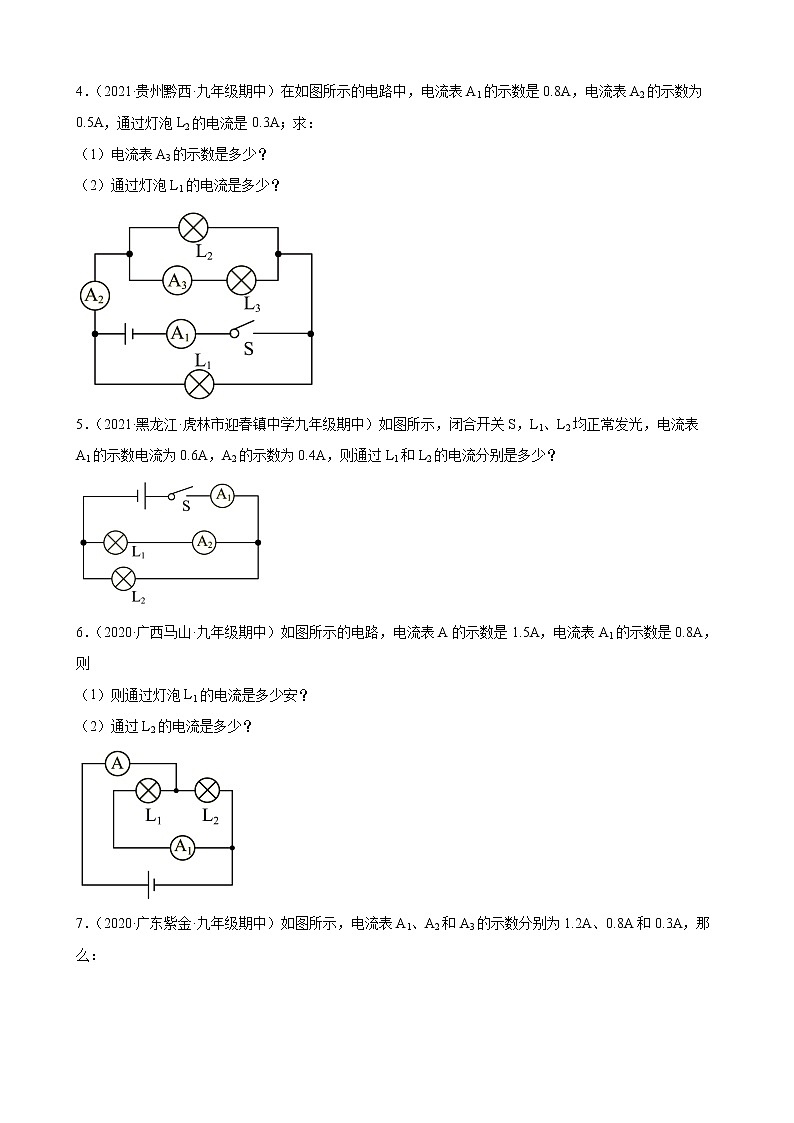

4．（2021·贵州黔西·九年级期中）在如图所示的电路中，电流表A1的示数是0.8A，电流表A2的示数为0.5A，通过灯泡L2的电流是0.3A；求：
（1）电流表A3的示数是多少？
（2）通过灯泡L1的电流是多少？
5．（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示，闭合开关S，L1、L2均正常发光，电流表A1的示数电流为0.6A，A2的示数为0.4A，则通过L1和L2的电流分别是多少？
6．（2020·广西马山·九年级期中）如图所示的电路，电流表A的示数是1.5A，电流表A1的示数是0.8A，则
（1）则通过灯泡L1的电流是多少安？
（2）通过L2的电流是多少？
7．（2020·广东紫金·九年级期中）如图所示，电流表A1、A2和A3的示数分别为1.2A、0.8A和0.3A，那么：
（1）通过L1的电流是？
（2）通过L2的电流是？
（3）通过L3的电流是？
考点2 串、并联电路中电压规律
8．（2021·贵州石阡·九年级期中）如图（a）所示电路中，当开关S闭合时，电流表A1的示数为0.3A，电压表V1、V2、V3的示数分别为U1、U2、U3，已知五块电表的读数均不为零，其中V1、V2两个电压表指针偏转均为图（b）所示。求：
（1）通过R2的电流和电流表A2的示数；
（2）电压表V1、V2、V3的示数；
（3）R1两端的电压。
9．（2020·广西浦北·九年级期中）如图所示，将小灯泡L1和L2串联在电路中，只闭合开关S，电压表V的示数为3V，电压表V1的示数为2V，求：
（1）电源的电压；
（2）小灯泡L2两端的电压；
（3）再闭合开关S1后电压表V1的示数。
10．（2020·广东恩平·九年级期中）如图，在闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，电压表示数为2.5V。求：
（1）通过小灯泡L1、L2的电流分别为多少？
（2）L1两端的电压、电源电压分别是多少？
11．（2021·湖南·衡阳师范学院祁东附属中学九年级期中）如图甲所示电路，V1，V2是两只相同的电压表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。则：
（1）求灯L1和L2两端的电压及电源电压；
（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压。
12．（2021·黑龙江·虎林市迎春镇中学九年级期中）如图所示电路中，闭合开关S后，电压表V1的示数是8V，V2的示数是5V。求：
（1）电压表V1和V2分别测哪一部分电压？
（2）求电阻R1两端的电压。
13．（2021·黑龙江牡丹江·九年级阶段练习）如图所示的电路中，电阻R1的阻值为4Ω，当开关闭合后，电压表V1的示数为2V，V2的示数为1V，则：
（1）电源两端的电压为多少伏？
（2）通过R1的电流为多少安？
（3）电阻R2的阻值为多少欧？
14．（2020·福建大田·九年级期中）如图甲所示，闭合开关S后，电压表V1和V2的指针所在位置完全相同，如图乙所示。求解下列问题：
（1）电源电压是多少？
（2）灯泡L1和L2两端的电压分别是多少？
参考答案：
1．（1）0.2A，0.2A；（2）0.5A
2．（1）0.3A；（2）0.9A
3．（1）0.3A；（2）0.2A
4．（1）0.2A；（2）0.3A
5．通过L1电流是0.4A，通过L2的电流为0.2A
6．（1）0.8A；（2）0.7A
7．（1）0.4A；（2）0.5A；（3）0.3A
8．（1）0.3A；（2）2V，10V，8V；（3）2V
9．（1）3V；（2）1V；（3）3V
10．（1）0.3A，0.2A；（2）2.5V，2.5V
11．（1）1.2V，4.8V，6V；（2）1.2A，0.3A，都为6V
12．（1）电压表V1测电源的电压，电压表V2测电阻R2两端的电压；（2）3V
13．（1）3V；（2）0.5A；（3）2Ω
14．（1）7.5V；（2）6V，1.5V
