2022年中考物理二轮复习专题——欧姆定律计算专题

这是一份2022年中考物理二轮复习专题——欧姆定律计算专题，共7页。试卷主要包含了所示等内容，欢迎下载使用。

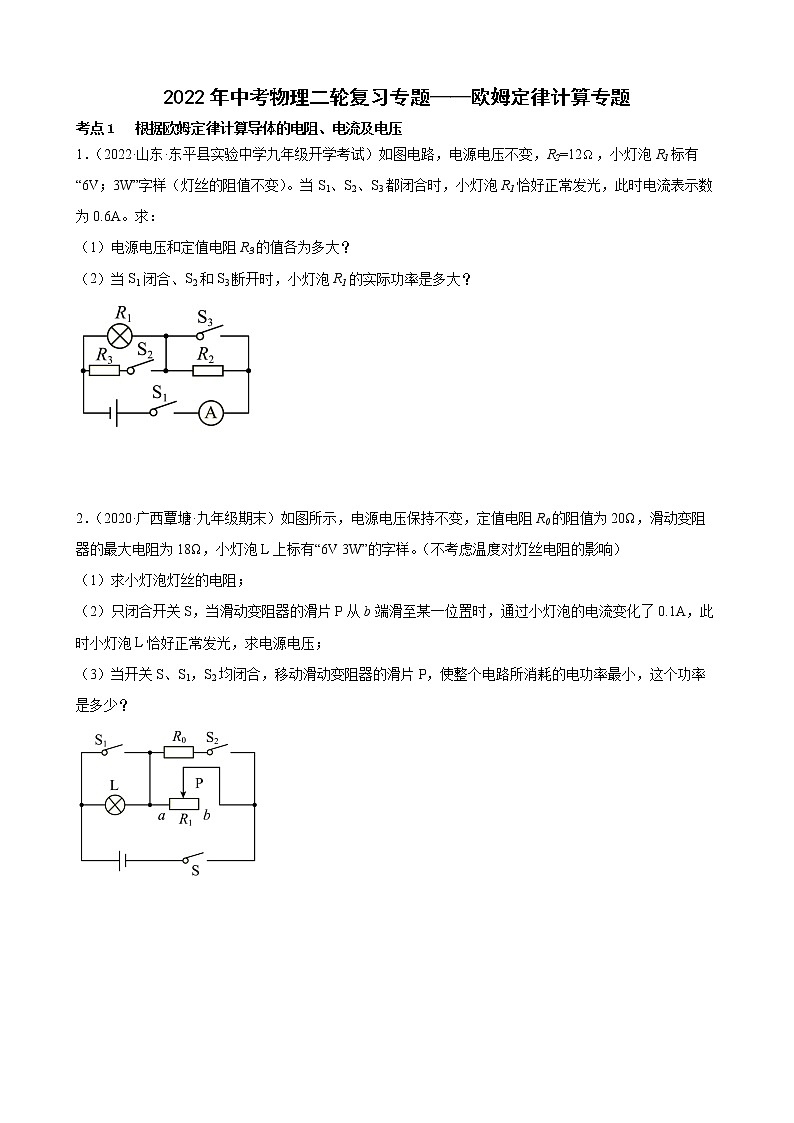

1．（2022·山东·东平县实验中学九年级开学考试）如图电路，电源电压不变，R2=12，小灯泡R1标有“6V；3W”字样（灯丝的阻值不变）。当S1、S2、S3都闭合时，小灯泡R1恰好正常发光，此时电流表示数为0.6A。求：
（1）电源电压和定值电阻R3的值各为多大？
（2）当S1闭合、S2和S3断开时，小灯泡R1的实际功率是多大？
2．（2020·广西覃塘·九年级期末）如图所示，电源电压保持不变，定值电阻R0的阻值为20Ω，滑动变阻器的最大电阻为18Ω，小灯泡L上标有“6V 3W”的字样。（不考虑温度对灯丝电阻的影响）
（1）求小灯泡灯丝的电阻；
（2）只闭合开关S，当滑动变阻器的滑片P从b端滑至某一位置时，通过小灯泡的电流变化了0.1A，此时小灯泡L恰好正常发光，求电源电压；
（3）当开关S、S1，S2均闭合，移动滑动变阻器的滑片P，使整个电路所消耗的电功率最小，这个功率是多少？
3．（2020·广西覃塘·九年级期末）在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）滑动变阻器R的最大阻值；
（2）电路中电流最小时，1min内电流通过电阻R做的功；
（3）电源电压和定值电阻R0。
4．（2022·甘肃定西·九年级期末）如图所示的电路中，电源电压不变，R1的阻值为20Ω，R2的阻值为30Ω。当只闭合开关S1时，电流表的示数为0.3A。求：
（1）电源电压U；
（2）开关S1、S2都闭合时，电流表的示数；
（3）只闭合开关S2时，电路消耗的电功率。
考点2 串联电路的电阻与电压的比值关系及计算

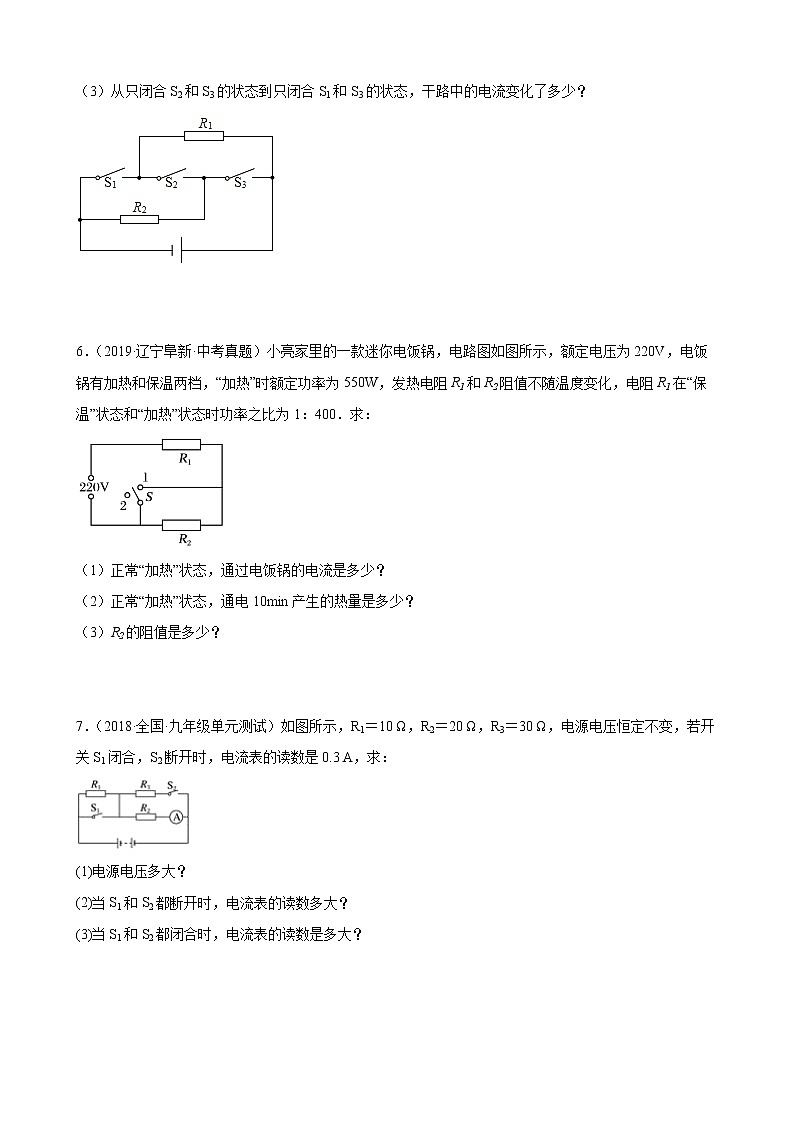

5．（2022·甘肃崆峒·九年级期末）如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：
（1）只闭合S1，通过R1的电流是多大？
（2）只闭合S2，R2两端的电压是多大？
（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？
6．（2019·辽宁阜新·中考真题）小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：
（1）正常“加热”状态，通过电饭锅的电流是多少？
（2）正常“加热”状态，通电10min产生的热量是多少？
（3）R2的阻值是多少？
7．（2018·全国·九年级单元测试）如图所示，R1＝10 Ω，R2＝20 Ω，R3＝30 Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是0.3 A，求：
(1)电源电压多大？
(2)当S1和S2都断开时，电流表的读数多大？
(3)当S1和S2都闭合时，电流表的读数是多大？
8．（2022·广西凤山·九年级期末）如图所示，滑动变阻器上标有“50Ω 1A”字样，电源电压为18V，当开关S闭合后，电流表的示数为0.5A，电压表的示数为5V，求：
（1）电阻R1的阻值；
（2）滑动变阻器在电路中的阻值；
（3）若电流表量程为0~0.6A，电压表的量程为0~15V，则滑动变阻器接入电路中的有效阻值不能小于多少？
考点3 并联电路的电阻与电流的比值关系及计算
9．（2021·重庆巴蜀中学九年级期末）在如图（a）所示的电路中，电源电压U＝3V，电阻R1＝15Ω，闭合开关S，当滑动变阻器的滑片P移到某处时，电路中的电流表Ⓐ的示数如图（b）所示。求：
(1)电流表A1的示数是多少？
(2)滑动变阻器连入电路的阻值为多少Ω？
10．（2021·甘肃·民勤县第六中学九年级期中）如图所示，R1＝20 Ω，R2＝40 Ω，电源电压保持不变．
(1)当开关S1、S2都闭合时，电流表A1的示数是0.3 A，电源电压是多少？
(2)当开关S1、S2都断开时，电流表A2的示数是0.1 A，此时灯的电阻是多少？
11．（2021·上海·上外附中东校九年级课时练习）如图甲所示的电路中，电源电压为伏且恒定不变，电阻为欧，滑动变阻器上标有“欧 安”字样．闭合电键，当滑动变阻器上的滑片移至某处时，电路中两个电表的指针恰好指在相同的位置上，其表盘如图乙所示，求：
（）通过电阻的电流．
（）变阻器连入电路的阻值．
（）在电路中各元件都能正常工作，且各电表的量程选择合适的情况下，滑动变阻器连入电阻的阻值范围．
考点4 应用欧姆定律判断电表示数和灯泡亮度的变化
12．（2021·上海·九年级专题练习）如图（a）所示，电源电压为6伏保持不变，电阻R1的阻值为10欧，滑动变阻器标有“50Ω 0.5Α”字样．闭合电键S移动变阻器滑片P，当电压表V的示数如图（b）所示时，求：
①流过电阻R1的电流I1．
②滑动变阻器连入电路的阻值R2．
③在移动变阻器滑片P的过程中电压表示数的最大变化量△U最大．
13．（2021·江苏金坛·九年级阶段练习）现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度．如图所示的电路，将热敏电阻Rx置于细菌培养箱内，其余都置于箱外，这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度．已知该电路中电源电压是12 V，定值电阻R0的阻值是200Ω．热敏电阻Rx的阻值随温度变化的关系如图乙所示．求：
（1）当培养箱内的温度降低时，电压表的示数将_____（变大/变小）．
（2）当培养箱内的温度为0℃时，电压表的示数是多大?_____
（3）已知电流表的量程是0～30mA，电压表的量程是0～4 V，则此电路能够测量的最高温度是多大？_____
参考答案：
1．（1）6V，60Ω；（2）0.75W
2．（1）12Ω；（2）12V；（3）15.2W
3．（1）100Ω；（2）240J；（3）20Ω
4．（1）6V；（2）0.5A；（3）1.2W
5．（1）1A；（2）2.4V；（3）1A
6．（1）2.5A；（2）330000J；（3）1672Ω
7．(1) 6V；(2) 0.2A；(3) 0.3A.
8．（1）10 Ω （2）26 Ω 大于或等于20 Ω
9．(1)0.2A；(2)15Ω或1.67Ω
10． 6V 20Ω
11．（1）0.3A；（2）4Ω；（3）3Ω≤R2≤20Ω．
12．①0.4A；②5Ω；③2V．
13． 变小 2V 40℃
