苏科版九年级全册4 欧姆定律的应用巩固练习

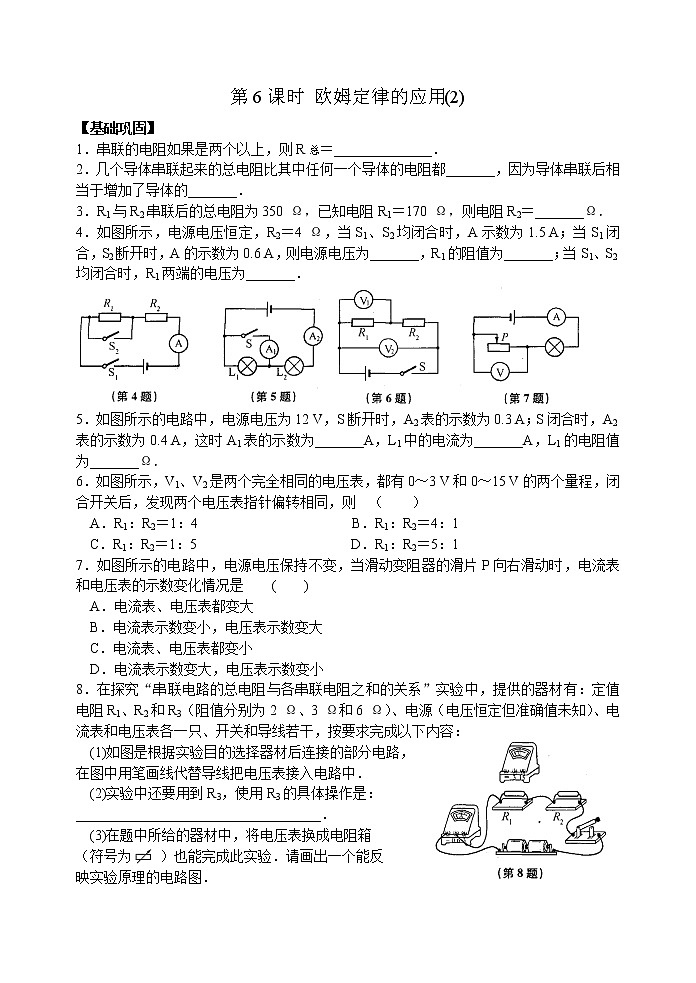

第6课时 欧姆定律的应用(2)

【基础巩固】

1．串联的电阻如果是两个以上，则R总＝______________．

2．几个导体串联起来的总电阻比其中任何一个导体的电阻都_______，因为导体串联后相当于增加了导体的_______．

3．R1与R2串联后的总电阻为350 Ω，已知电阻R1＝170 Ω，则电阻R2＝_______Ω．

4．如图所示，电源电压恒定，R2＝4 Ω，当S1、S2均闭合时，A示数为1.5 A；当S1闭合，S2断开时，A的示数为0.6 A，则电源电压为_______，R1的阻值为_______；当S1、S2均闭合时，R1两端的电压为_______．

5．如图所示的电路中，电源电压为12 V，S断开时，A2表的示数为0.3 A；S闭合时，A2表的示数为0.4 A，这时A1表的示数为_______A，L1中的电流为_______A，L1的电阻值为_______Ω．

6．如图所示，V1、V2是两个完全相同的电压表，都有0～3 V和0～15 V的两个量程，闭合开关后，发现两个电压表指针偏转相同，则　（　　）

A．R1：R2＝1：4    　　　　　　　　　B．R1：R2＝4：1

C．R1：R2＝1：5    　　　　　　　　  D．R1：R2＝5：1

7．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P向右滑动时，电流表和电压表的示数变化情况是    (    )

  A．电流表、电压表都变大

  B．电流表示数变小，电压表示数变大

  C．电流表、电压表都变小

  D．电流表示数变大，电压表示数变小

8．在探究“串联电路的总电阻与各串联电阻之和的关系”实验中，提供的器材有：定值电阻R1、R2和R3（阻值分别为2 Ω、3 Ω和6 Ω）、电源（电压恒定但准确值未知）、电流表和电压表各一只、开关和导线若干，按要求完成以下内容：

(1)如图是根据实验目的选择器材后连接的部分电路，

在图中用笔画线代替导线把电压表接入电路中．

(2)实验中还要用到R3，使用R3的具体操作是：

___________________________________．

(3)在题中所给的器材中，将电压表换成电阻箱

（符号为　　）也能完成此实验．请画出一个能反

映实验原理的电路图．

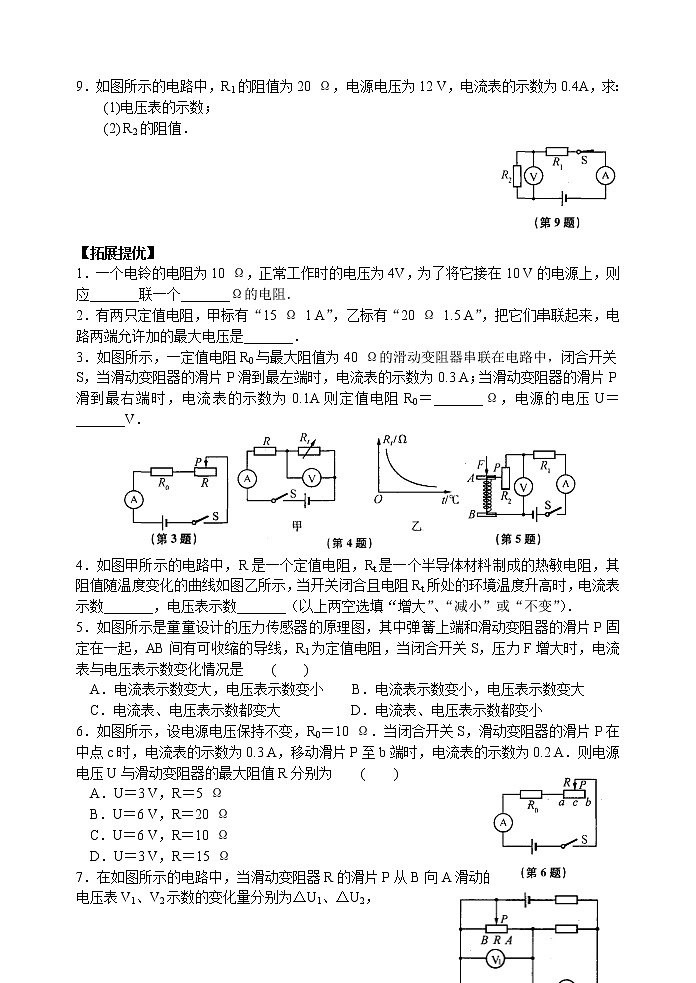

9．如图所示的电路中，R1的阻值为20 Ω，电源电压为12 V，电流表的示数为0.4A，求：

(1)电压表的示数；

(2) R2的阻值．

【拓展提优】

1．一个电铃的电阻为10 Ω，正常工作时的电压为4V，为了将它接在10 V的电源上，则应_______联一个_______Ω的电阻．

2．有两只定值电阻，甲标有“15 Ω 1 A”，乙标有“20 Ω 1.5 A”，把它们串联起来，电路两端允许加的最大电压是_______．

3．如图所示，一定值电阻R0与最大阻值为40 Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A则定值电阻R0＝_______Ω，电源的电压U＝_______V．

4．如图甲所示的电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数_______，电压表示数_______（以上两空选填“增大”、“减小”或“不变”）．

5．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻，当闭合开关S，压力F增大时，电流表与电压表示数变化情况是    (    )

  A．电流表示数变大，电压表示数变小　  B．电流表示数变小，电压表示数变大

  C．电流表、电压表示数都变大　　　　  D．电流表、电压表示数都变小

6．如图所示，设电源电压保持不变，R0＝10 Ω．当闭合开关S，滑动变阻器的滑片P在中点c时，电流表的示数为0.3 A，移动滑片P至b端时，电流表的示数为0.2 A．则电源电压U与滑动变阻器的最大阻值R分别为    (    )

  A．U＝3 V，R＝5 Ω

  B．U＝6 V，R＝20 Ω

  C．U＝6 V，R＝10 Ω

  D．U＝3 V，R＝15 Ω

7．在如图所示的电路中，当滑动变阻器R的滑片P从B向A滑动的过程中，

电压表V1、V2示数的变化量分别为△U1、△U2，

则它们的大小相比较应该是（　　）

  A．△U1<AU2

  B．△U1>△U2

  C．△U1＝△U2

  D．因为无具体数据，故无法比较

8．图甲是某生产流水线上的产品输送及计数装置示意图．其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响）．水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住，若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示．已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400 Ω．则(    )

A．有光照射时光敏电阻Ri的阻值为800 Ω

B．有光照射和无光照射时保护电阻R2两端的电压之比为1：2

C．有光照射和无光照射时光敏电阻的阻值之比为1：2

D．每1h通过S与R1之间的产品个数为6000个

9．一串小彩灯，规格都是“4 V  0.2 A”，每个小彩灯的结构如图所示，在

正常情况下，细金属丝由于表面有一层氧化铜而与灯丝支架不导通，若加上200 V以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通，若将这种规格的小彩灯接入220 V电路中，为使小彩灯正常发光，请通过计算说明：

(1)应串联多少个小彩灯？

(2)若其中一只小彩灯的灯丝被烧断，其他小彩灯是否还能发光？为什么？

参考答案

【基础巩固】

1．R1＋R2＋R3＋…Rn　2．大　长度　3．180　4． 6V 　6Ω  0V  5．0.4  0  10  6．A 7．D　8．(1) 如图所示　

(2)将R3替换R1或R2　　(3) 如图所示　9．4 V  10 Ω

【拓展提优】

1．串  15 　2．35 V 　3．20  6  4．增大　减小　5．B 　6．B 　7．B　8．D

9．(1)55个．  (2)其他彩灯能继续发光．
