高中人教版 (2019)1 认识传感器同步达标检测题

5.1认识传感器专题复习2021—2022学年高中物理人教版（2019）选择性必修第二册

一、选择题（共15题）

1．关于实验，下列说法中正确的是（　　）

A．实验只能测量距离、速度、力等一些力学物理量

B．实验可以完成全部的物理实验

C．实验比传统的实验方便、准确

D．实验没有传统实验方便、准确

2．关于传感器，下列说法不正确的是（     ）

A．光敏电阻在有光照射时，电阻会变大

B．压力传感器是将力学量转化为电学量的装置

C．传感器是将非电学量转化为电学量的装置

D．传感器广泛应用于信息采集系统

3．交通警察用酒精测试仪对涉嫌违章驾驶员进行现场酒精测试．酒精测试仪利用的是以下哪种传感器（       ）

A．声音传感器 B．气体传感器 C．力传感器 D．光传感器

4．下列说法正确的是(　　)

A．传感器将感受到的非电学量转换为电学量，或转换为电路的通断

B．传感器将感受到的电学量转换为非电学量

C．传感器只能将感受到的非电学量转换为电路的通断

D．以上说法都不对

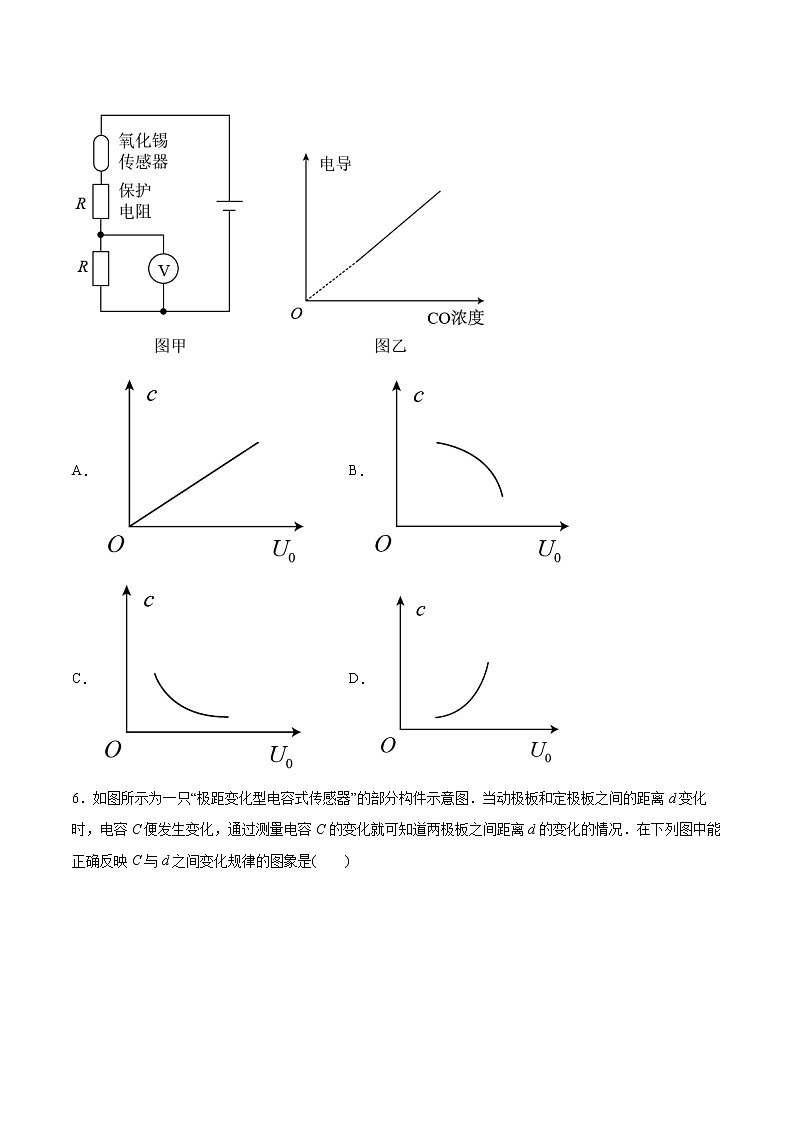

5．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图甲所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，电压表的指针位置就与一氧化碳浓度有了对应关系，观察电压表指针就能判断一氧化碳浓度是否超标．有一种氧化锡传感器，其技术资料中给出的是电导（即电阻的倒数）—CO浓度曲线，如图乙所示．在下列表示一氧化碳浓度c与电压表示数U0之间关系的图象中正确的是（　　）

A． B．

C． D．

6．如图所示为一只“极距变化型电容式传感器”的部分构件示意图．当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化的情况．在下列图中能正确反映C与d之间变化规律的图象是(　　)

A． B．

C． D．

7．如图所示是某种汽车上的一种自动测定油箱内油面高度的装置．R是滑动变阻器．它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片向下移动时(　　)

A．电路中的电流减小，油箱油面降低

B．电路中的电流减小，油箱油面升高

C．电路中的电流增大，油箱油面降低

D．电路中的电流增大，油箱油面升高

8．关于传感器及其作用，下列说法正确的是(　　)

A．传感器一定是把非电学量转换为电学量

B．传感器一定是把非电学量转换为电路的通断

C．传感器把非电学量转换为电学量是为了方便地进行测量、传输、处理和控制

D．电磁感应是把磁学的量转换为电学的量，所以电磁感应也是传感器

9．下列关于传感器的说法，正确的是（　　）

A．金属热电阻是一种可以将电学量转换为热学量的传感器

B．传感器不是电视遥控接收器的主要元件

C．话筒中的传感器将电信号转换成声信号

D．传感器能将非电学量按一定规律转换成电学量或者电路的通断

10．拥有多名长江学者的天津大学自动化与信息工程学院，为全国传感器类生产企业输送了众多人才．传感器指的是能将感受到的物理量（如力、热、光、声等）转换成便于测量量（一般是电学量）的一种元件，在自动控制中有相当广泛的应用，如图所示的装置是一种测定液面高度的电容式传感器，从电容C大小的变化情况就能反应出液面高度h的高低情况，则下列说法正确的是

A．C增大表示h增大

B．C增大表示h减小

C．金属芯线与电介质构成一个电容器

D．图中液体可以不是导电液体

11．人类发射的绕地球运转的所有航天器在轨道上工作时都需要电能，所需要的电能都是由太阳能电池把太阳能转化为电能得到的.要求太阳能电池板总是对准太阳，为达到这一要求，用来感知太阳方位的传感器应为（）

A．力传感器

B．光传感器

C．温度传感器

D．生物传感器

12．如图所示的电路可将声音信号转换为电信号，该电路中右侧固定不动的金属板b与能在声波驱动下沿水平方向振动的镀有金属层的振动膜a构成一个电容器，a、b通过导线与恒定电源两极相接。若振动膜a周期性振动，则（　　）

A．a振动过程中，a、b板间的电场强度不变

B．a振动过程中，a、b板所带电荷量不变

C．a振动过程中，灵敏电流计中始终有方向不变的电流

D．a向右的位移最大时，a、b板所构成的电容器的电容最大

13．目前许多国产手机都有指纹解锁功能，用的指纹识别传感器是电容式传感器，如图所示。指纹的凸起部分叫“嵴”，凹下部分叫“峪”。传感器上有大量面积相同的小极板，当手指贴在传感器上时，这些小极板和正对的皮肤表面部分形成大量的小电容器，这样在嵴处和峪处形成的电容器的电容大小不同，此时传感器给所有的电容器充电后达到某一电压值，然后，电容器放电，电容小的电容器放电较快，根据放电快慢的不同，就可以探测到嵴和峪的位置，从而形成指纹图像数据，根据文中信息，下列说法正确的是（　）

A．用指纹的照片蒙在传感器上，也可以实现手机解锁功能

B．手指轻按和重按均可以解锁，说明形成的电容大小是相同的

C．潮湿的手指头不能形成指纹识，是因为嵴和峪没有电容差别了。

D．在峪处形成的电容器放电较慢

14．如图所示，电吉他的弦是磁性物质，当弦振动时，线圈中产生感应电流，感应电流输送到放大器、喇叭，把声音播放出来，下列说法正确的是（　　）

A．电吉他是光电传感器

B．电吉他是温度传感器

C．电吉他是声音传感器

D．弦改用尼龙材料原理不变

15．许多楼道照明灯具有这样的功能：天黑时，出现声音它就开启；而在白天，即使有声音它也没有反应，它的控制电路中可能接入的传感器是（　　）

①温度传感器　②光传感器　③声音传感器　④力传感器

A．①② B．②③ C．③④ D．②④

二、填空题（共4题）

16．传感器的组成：传感器的基本部分一般由_____、______组成。

17．DIS实验中的各种传感器主要用来________各种物理量，并将所得物理量转化为________信号，然后输入给________。

18．传感器是一种能感知和识别信息的装置，它由______和______组成，能将感知和测量到的非电学量转别为______。

19．国家有关酒驾的裁量标准如下：

酒精检测仪是交警执法时通过呼气来检测司机饮酒多少的检测工具．现有一个酒精检测仪的主要原件“酒精气体传感器”，其阻值随气体酒精浓度变化的情况如下表．

(1)请根据上表数据在右上图中描绘出“R—气体酒精浓度”的关系曲线______．

(2)已知人体血液酒精浓度是所呼出气体酒精浓度的2200倍．若测得某司机小明，经过气体酒精浓度测试，显示呼气酒精浓度为120mg/m3，则司机小明应该是属于_________驾驶，此时R的阻值为_________Ω．

(3)现有一个电源，电动势为4.5V，内阻约为1Ω；电压表V，量程为3V，内阻约为2000Ω；电流表A，量程为3A，内阻约为5Ω；滑动变阻器R1，阻值0~50Ω；滑动变阻器R2，阻值0~500Ω；开关、导线若干

若要用以上器材和上述“酒精气体传感器”组成一个测定气体酒精浓度的电路．该电路只使用一个电表，且正常工作时，被测气体酒精浓度若为0，则电表指针满偏．且该电路可以在电源老化，内阻变大的情况下，通过调节变阻器，保证被测气体酒精浓度为0时，电表指针仍能满偏．则，该电路应选用的电表是_________(填字母代号，下同)，应选用的滑动变阻器是_________．请在虚线框中完成设计电路图_________．

三、综合题（共4题）

20．参考“信息浏览”中所列的敏感元件，到电子元件市场调查有哪些敏感元件可以用来做传感器。观察各种敏感元件，了解它们的型号、价格和用途，写一份调查报告，并与同学交流。

21．加速度计是测定物体加速度的仪器．在现代科技中，它已成为导弹、飞机、潜艇或宇宙飞船制导系统的信息源．如图所示为应变式加速度计．当系统加速时，加速度计中的敏感元件也处于加速状态．敏感元件由弹簧连接并架在光滑支架上，架与待测系统固定在一起，敏感元件下端可在滑动变阻器R上自由滑动．当系统加速运动时，敏感元件发生位移并转换为电信号输出，就可以根据输出电压的大小求出物体的加速度．

已知：敏感元件的质量为m，两侧弹簧的劲度系数均为k，电源电动势为E，电源内阻不计，滑动变阻器的总电阻值为R，有效长度为l，静态时，输出电压为U0，试写出加速度a随输出电压U变化的关系式．

22．动圈式话筒的内部结构如图所示，该装置能够将声信号转化为电信号流），再经扩音器放大后传给扬声器。

（1）请尝试解释动圈式话筒将声信号转化为电信号的工作原理。

（2）如果这类动圈式话筒出现了故障，故障最有可能出现在什么地方？如何检测并排除故障？

23．如图所示为一实验小车中利用光电脉冲测量车速和行程的示意图．A为光源，B为光电接收器，A、B均固定在小车上，C为小车的车轮．D为与C同轴相连的齿轮，车轮转动时，A发出的光束通过旋转齿轮上齿的间隙后变成脉冲光信号，被B接收并转换成电信号，由电子电路记录和显示．若实验显示单位时间的脉冲数为n，累积脉冲数为N，试完成下列问题的解答：

(1)要测小车的速度和行程还必须测量的物理量或数据是哪些？

(2)推导小车速度的表达式．

(3)推导小车行程的表达式．

参考答案：

1．C

2．A

3．B

4．A

5．D

6．A

7．D

8．C

9．D

10．A

11．B

12．D

13．C

14．C

15．B

16．     敏感元件     转换元件

17．     测量     电     数据采集器

18．     敏感元件     电路     电学量

19．     （1）如图：

     （2）饮酒；     22-26     V     R1     电路如图；

20．

敏感元器件是指它的特性会随着某种（某些）外部条件的变化而变化的元器件。敏感元器件分为两类，一类特性变化是非线性的，如压敏电阻，当电压小于敏感值时，电阻值很大，电压高于敏感值时，电阻很小，一般用在电源的保护电路中。另一类特性变化是接近线性的，用来测量相应的物理量，通常制造成产品，指标规范，参数稳定，称为传感器。如：对温度敏感的温度传感器，对压力敏感的压力传感器等等。

21．

22．

（1）当人对着话筒说话时，以人声通过空气使膜片震动，然后在膜片上的线圈绕组在环绕在永久磁体形成的磁场中运动——切割磁感线，从而产生变化的感应电流，使声音信号转化为随声音变化的电信号，再经放大后，通过扬声器还原成声音。

（2）如果这类动圈式话筒出现了故障，故障最有可能出现在与线圈连接的电路部分。

①无声：直接用万用表电阻挡对音头的两个焊接点进行测量，若电阻值为无穷大，证明音头的音圈内部开路；若与话筒的标称值相同或者相近，说明音圈良好，故障在插头、屏蔽线缆或开关部分，可仔细检查屏蔽线缆中的屏蔽网线和芯线与插头是否脱焊；开关是否有接触不良故障；开关的接线是否脱焊等。查到故障部位后，将其重新焊好即可排除故障。如果是音头的音圈内部开路，通常只有换新。

②音轻、失真：首先旋下话筒的前网罩，将万用表置于R × 1挡，用两表棒碰触音头引出线两端的焊接点，应该听见话筒振动膜发出“喀喀”声。如果声音很微弱，再用R × 100挡测量两焊点之间的电阻值(音圈的直流电阻值)，若电阻值明显小于话筒的标称阻抗值，说明音圈内部存在匝间短路，导致灵敏度下降；如果碰触音头两端的焊接点时振动膜发出明显的“沙沙’，摩擦声，说明音圈或振动膜位置改变，致使音圈与磁钢相碰产生摩擦。若经检测没有发现上述故障，通常是音头磁钢的磁性减弱，这一类故障修理不易，只有更换音头。

③啸叫声：啸叫是话筒的常见故障，除了话筒与扬声器靠得太近而产生“声反馈”外，产生这个故障的原因通常是屏蔽线缆中的屏蔽网线折断，或屏蔽网线与插头焊片的焊接脱落，只有其芯线正常。当话筒的插头插入扩音机的输入插口中时，由于屏蔽线断开未接地，手握话筒时，人体感应或外界干扰信号就会传至扩音机中发生自激振荡而啸叫。这类故障将屏蔽网线重新焊接好即可。

23．(1)车轮的半径R和齿轮的齿数p　(2)   (3)s＝2πRN/p
