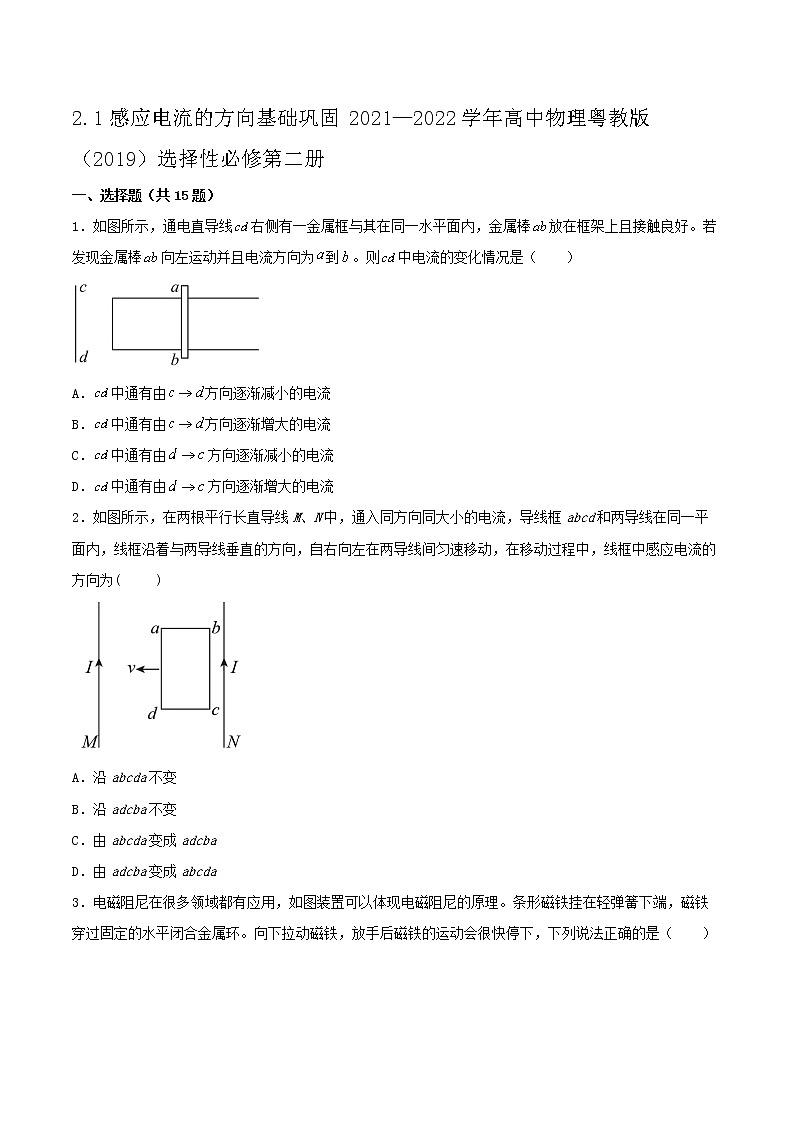

2021学年第二章 电磁感应第一节 感应电流的方向课后作业题

2.1感应电流的方向基础巩固2021—2022学年高中物理粤教版（2019）选择性必修第二册

一、选择题（共15题）

1．如图所示，通电直导线右侧有一金属框与其在同一水平面内，金属棒放在框架上且接触良好。若发现金属棒向左运动并且电流方向为到。则中电流的变化情况是（　　）

A．中通有由方向逐渐减小的电流

B．中通有由方向逐渐增大的电流

C．中通有由方向逐渐减小的电流

D．中通有由方向逐渐增大的电流

2．如图所示，在两根平行长直导线M、N中，通入同方向同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为(     )

A．沿abcda不变

B．沿adcba不变

C．由abcda变成adcba

D．由adcba变成abcda

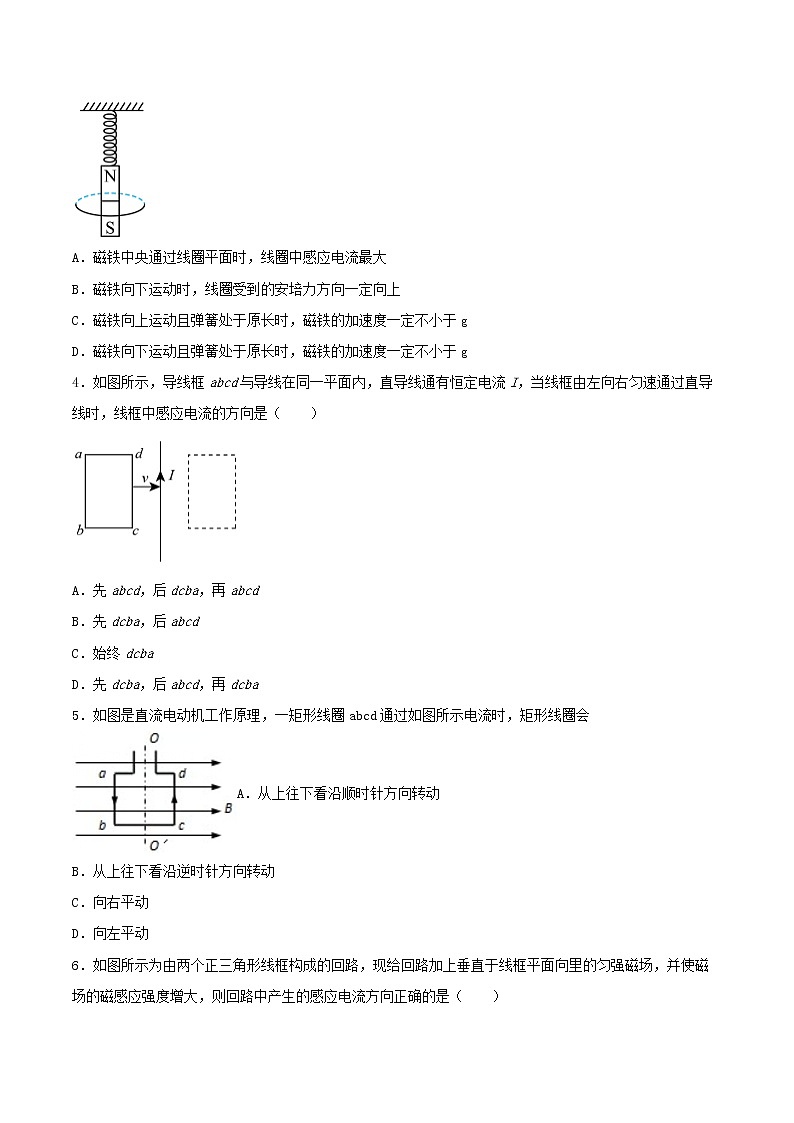

3．电磁阻尼在很多领域都有应用，如图装置可以体现电磁阻尼的原理。条形磁铁挂在轻弹簧下端，磁铁穿过固定的水平闭合金属环。向下拉动磁铁，放手后磁铁的运动会很快停下，下列说法正确的是（　　）

A．磁铁中央通过线圈平面时，线圈中感应电流最大

B．磁铁向下运动时，线圈受到的安培力方向一定向上

C．磁铁向上运动且弹簧处于原长时，磁铁的加速度一定不小于g

D．磁铁向下运动且弹簧处于原长时，磁铁的加速度一定不小于g

4．如图所示，导线框abcd与导线在同一平面内，直导线通有恒定电流I，当线框由左向右匀速通过直导线时，线框中感应电流的方向是（　　）

A．先abcd，后dcba，再abcd

B．先dcba，后abcd

C．始终dcba

D．先dcba，后abcd，再dcba

5．如图是直流电动机工作原理，一矩形线圈abcd通过如图所示电流时，矩形线圈会

A．从上往下看沿顺时针方向转动

B．从上往下看沿逆时针方向转动

C．向右平动

D．向左平动

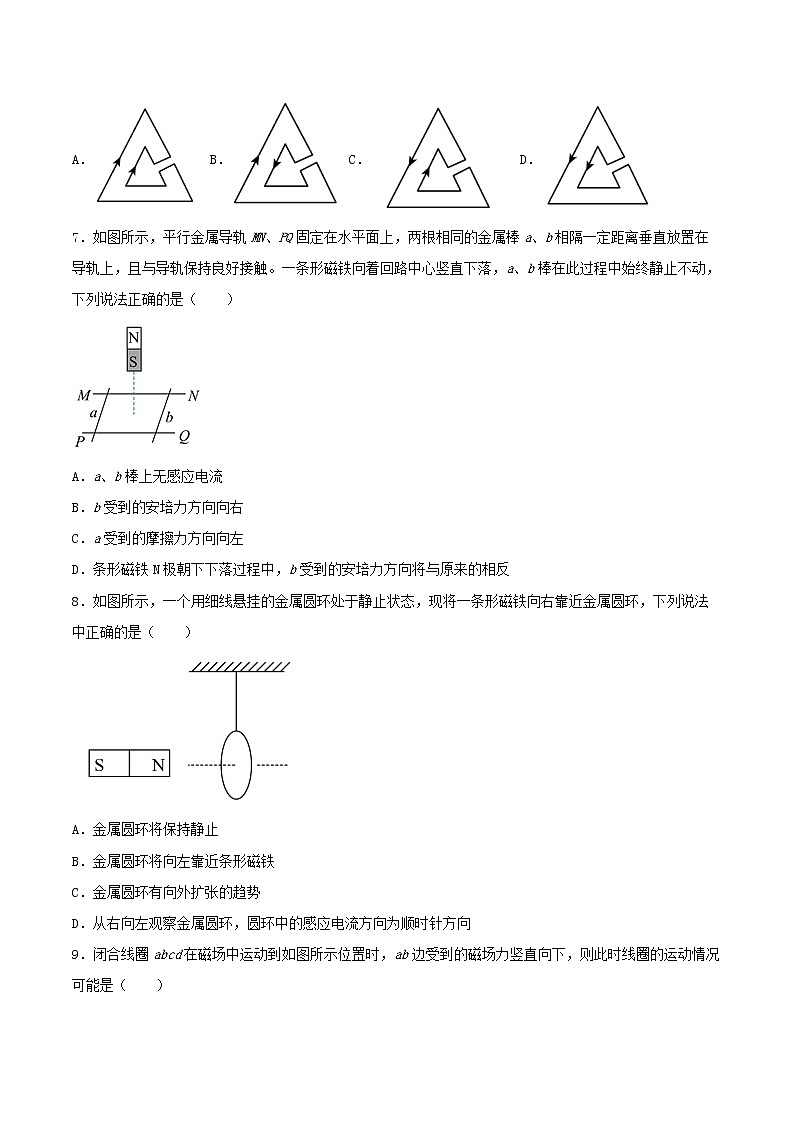

6．如图所示为由两个正三角形线框构成的回路，现给回路加上垂直于线框平面向里的匀强磁场，并使磁场的磁感应强度增大，则回路中产生的感应电流方向正确的是（　　）

A． B． C． D．

7．如图所示，平行金属导轨MN、PQ固定在水平面上，两根相同的金属棒a、b相隔一定距离垂直放置在导轨上，且与导轨保持良好接触。一条形磁铁向着回路中心竖直下落，a、b棒在此过程中始终静止不动，下列说法正确的是（　　）

A．a、b棒上无感应电流

B．b受到的安培力方向向右

C．a受到的摩擦力方向向左

D．条形磁铁N极朝下下落过程中，b受到的安培力方向将与原来的相反

8．如图所示，一个用细线悬挂的金属圆环处于静止状态，现将一条形磁铁向右靠近金属圆环，下列说法中正确的是（　　）

A．金属圆环将保持静止

B．金属圆环将向左靠近条形磁铁

C．金属圆环有向外扩张的趋势

D．从右向左观察金属圆环，圆环中的感应电流方向为顺时针方向

9．闭合线圈abcd在磁场中运动到如图所示位置时，ab边受到的磁场力竖直向下，则此时线圈的运动情况可能是（　　）

A．向左移出磁场 B．向右进入磁场

C．向上运动 D．向下运动

10．如图所示，通有恒定电流的固定直导线右侧有一矩形线圈，导线与线圈置于同一光滑水平面内，若减小导线中电流强度，线圈将（　　）

A．向左平移 B．保持静止

C．向右平移 D．发生转动

11．如图，R、P、L是三个金属圆环，其中R、L固定，当P沿着图中速度方向运动，且P中通如图所示电流，则眼睛看到L和R中的电流方向是（　　）

A．都是顺时针

B．都是逆时针

C．L顺时针，R逆时针

D．L逆时针，R顺时针

12．如图所示,水平面内有两条相互垂直且彼此绝缘的通电长直导线,以它们为坐标轴构成一个平面直角坐标系. a、b、c、d四个相同的圆形闭合线圈在四个象限内完全对称放置,两直导线中的电流大小与变化情况完全相同,电流方向如图所示,当两直导线中的电流都增大时,四个线圈中感应电流的情况是

A．线圈a中有感应电流且方向为逆时针

B．线圈b中有感应电流且方向为顺时针

C．线圈c中有感应电流且方向为逆时针

D．线圈d中有感应电流且方向为顺时针

13．如图，P环位于螺线管的中垂面处，当P环中感应电流为顺时针方向（右视）且受背离圆心向外的张力时，则螺线管中电流的方向及大小变化是（ ）

A．b→a，减小 B．b→a，增大

C．a→b，减小 D．a→b，增大

14．绕有线圈的铁芯直立在水平桌面上，铁芯上套着一个铝环，线圈与电源、开关相连，如图所示。线圈上端与电源正极相连，闭合开关的瞬间，铝环向上跳起。若保持开关闭合，则（　　）

A．铝环不断升高

B．铝环停留在某一高度

C．铝环中一直有感应电流

D．电源的正、负极对调后，观察到的现象不变

15．研究人员发现一种具有独特属性的新型合金能够将内能直接转化为电能，具体而言，只要略微提高温度，这种合金就会变成强磁性合金，从而使环绕它的线圈中产生电流，其简化模型如图所示，A为圆柱形合金材料，B为线圈，套在圆柱形合金材料正中央线圈的半径大于合金材料的半径，现对A进行加热，下列说法正确的是（　　）

A．B线圈有向左运动的趋势

B．B线圈有扩张的趋势

C．B线圈中感应电流产生的磁场阻止了B线圈内磁通量的增加

D．若从右向左看B中产生顺时针方向电流，则A左端是强磁性合金的N极

二、填空题（共4题）

16．如图所示，当导体ab在金属框CDEF上向右移动时，流过灵敏电流计的电流方向是向____________的，流过的电流方向是向____________的。

17．内容：感应电流具有这样的方向，即感应电流的磁场总要_________引起感应电流的_________。

18．如图所示，ABDC是一环形导线，在C、D处用软导线与一直导线ab接通，环形区域存在一垂直纸面向里均匀减小的磁场，则直导线ab中电流方向为___________（选填“由a向b”或“由b向a”），放在ab下方的小磁针的___________极将转向纸外。

19．一位同学采用如图所示装置，将条形磁铁插入、拔出螺线管，观察电流计指针偏转的方向，来确定螺线管线圈中感应电流的方向及其规律．以下说法正确的是__________

A、S极向下靠近螺线管时，螺线管的磁通量减小

B、S极插入时磁铁会受到螺线管的排斥

C、S极插入、拔出的过程中，电流计指针偏转方向相反

D、在螺线管内条形磁铁形成的磁场方向与感应电流的磁场方向总是相反

三、综合题（共4题）

20．如图所示，v为闭合电路中一部分导线在匀强磁场中运动的速度方向，试标出导线中的感应电流方向．

21．如图所示，矩形线框abcd在匀强磁场中向左运动，则求cd边中的感应电流方向。

22．如图所示，闭合电路abcd中的一部分导体ab在磁场中向右运动，试判断闭合电路中的电流方向。

23．完成下列问题：

(1)画出图(1)中闭合电路的部分导体棒切割运动时所产生的感应电流方向；

(2)画出图(2)中电流在磁场中受力方向；

(3)画出图(3)中通电螺线管的磁场的磁感线方向；

(4)画出图(4)中带电粒子在匀强磁场中做匀速圆周运动的轨迹。

参考答案：

1．B

2．B

3．C

4．D

5．B

6．C

7．C

8．D

9．B

10．A

11．D

12．A

13．D

14．D

15．B

16．     下     下

17．     阻碍     磁通量的变化

18．     由b向a     N

19．BC

20．垂直纸面向里

21．c→d

22．闭合电路中电流是顺时针方向

23．(1)；(2) ；(3)；(4)
