高中物理粤教版 (2019)选择性必修 第二册第一节 感应电流的方向练习题

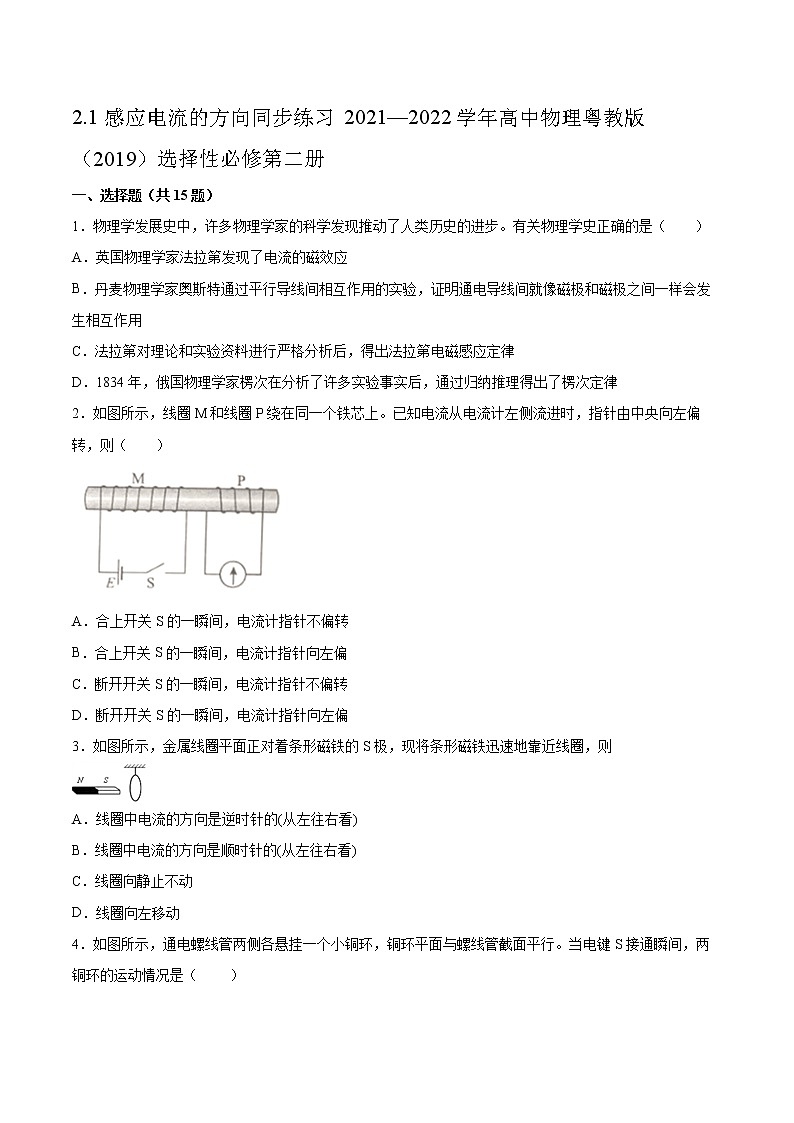

2.1感应电流的方向同步练习2021—2022学年高中物理粤教版（2019）选择性必修第二册

一、选择题（共15题）

1．物理学发展史中，许多物理学家的科学发现推动了人类历史的进步。有关物理学史正确的是（　　）

A．英国物理学家法拉第发现了电流的磁效应

B．丹麦物理学家奥斯特通过平行导线间相互作用的实验，证明通电导线间就像磁极和磁极之间一样会发生相互作用

C．法拉第对理论和实验资料进行严格分析后，得出法拉第电磁感应定律

D．1834年，俄国物理学家楞次在分析了许多实验事实后，通过归纳推理得出了楞次定律

2．如图所示，线圈M和线圈P绕在同一个铁芯上。已知电流从电流计左侧流进时，指针由中央向左偏转，则（　　）

A．合上开关S的一瞬间，电流计指针不偏转

B．合上开关S的一瞬间，电流计指针向左偏

C．断开开关S的一瞬间，电流计指针不偏转

D．断开开关S的一瞬间，电流计指针向左偏

3．如图所示，金属线圈平面正对着条形磁铁的S极，现将条形磁铁迅速地靠近线圈，则

A．线圈中电流的方向是逆时针的(从左往右看)

B．线圈中电流的方向是顺时针的(从左往右看)

C．线圈向静止不动

D．线圈向左移动

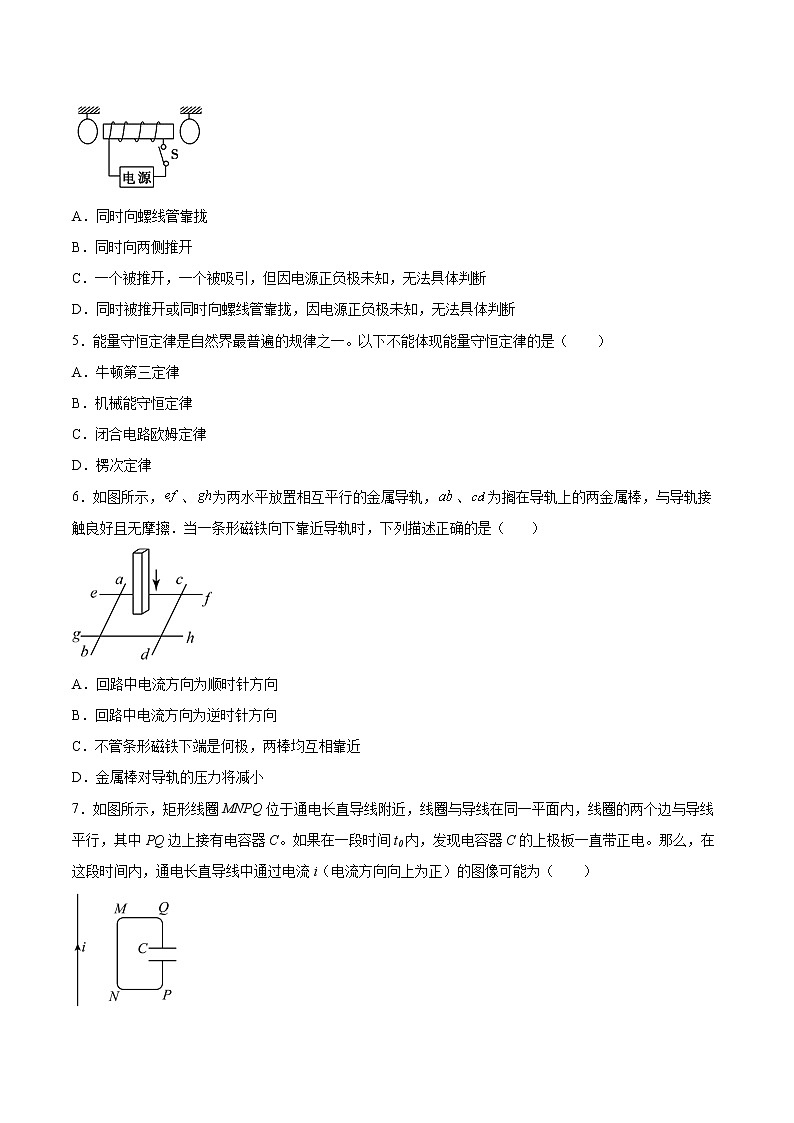

4．如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行。当电键S接通瞬间，两铜环的运动情况是（　 　）

A．同时向螺线管靠拢

B．同时向两侧推开

C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断

D．同时被推开或同时向螺线管靠拢，因电源正负极未知，无法具体判断

5．能量守恒定律是自然界最普遍的规律之一。以下不能体现能量守恒定律的是（　　）

A．牛顿第三定律

B．机械能守恒定律

C．闭合电路欧姆定律

D．楞次定律

6．如图所示，、为两水平放置相互平行的金属导轨，、为搁在导轨上的两金属棒，与导轨接触良好且无摩擦．当一条形磁铁向下靠近导轨时，下列描述正确的是（       ）

A．回路中电流方向为顺时针方向

B．回路中电流方向为逆时针方向

C．不管条形磁铁下端是何极，两棒均互相靠近

D．金属棒对导轨的压力将减小

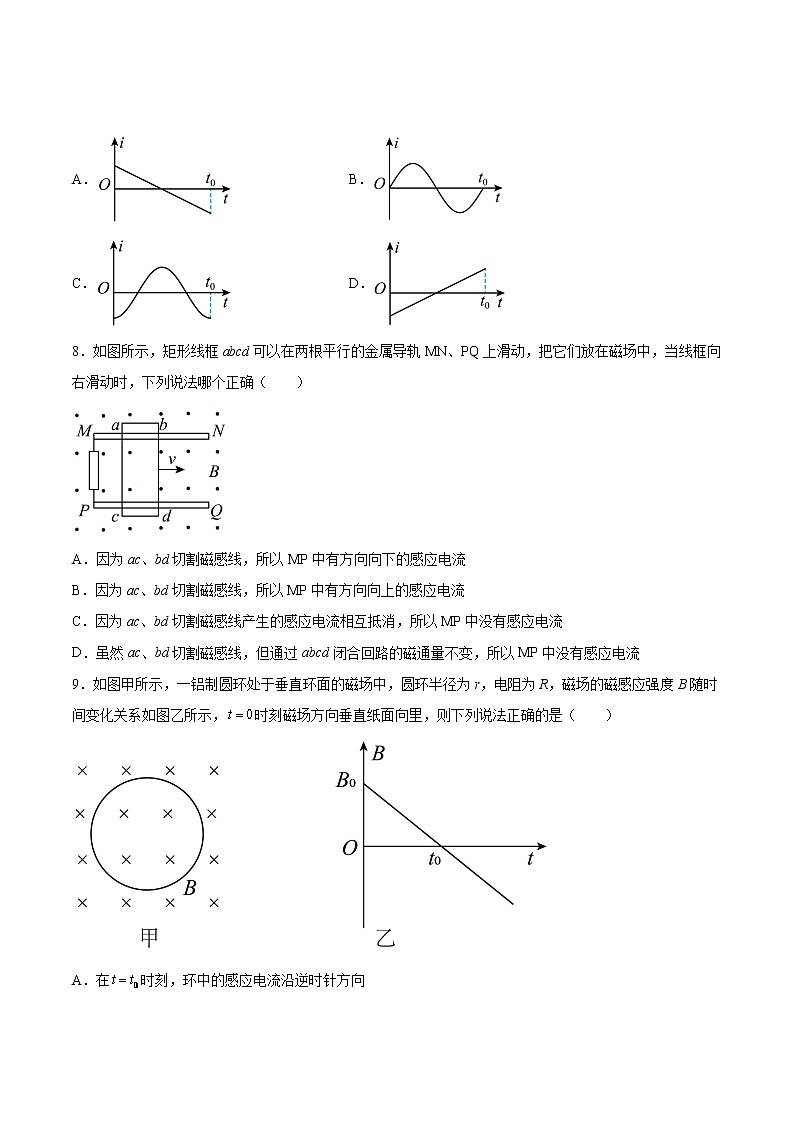

7．如图所示，矩形线圈MNPQ位于通电长直导线附近，线圈与导线在同一平面内，线圈的两个边与导线平行，其中PQ边上接有电容器C。如果在一段时间t0内，发现电容器C的上极板一直带正电。那么，在这段时间内，通电长直导线中通过电流i（电流方向向上为正）的图像可能为（　　）

A． B．

C． D．

8．如图所示，矩形线框abcd可以在两根平行的金属导轨MN、PQ上滑动，把它们放在磁场中，当线框向右滑动时，下列说法哪个正确（　　）

A．因为ac、bd切割磁感线，所以MP中有方向向下的感应电流

B．因为ac、bd切割磁感线，所以MP中有方向向上的感应电流

C．因为ac、bd切割磁感线产生的感应电流相互抵消，所以MP中没有感应电流

D．虽然ac、bd切割磁感线，但通过abcd闭合回路的磁通量不变，所以MP中没有感应电流

9．如图甲所示，一铝制圆环处于垂直环面的磁场中，圆环半径为r，电阻为R，磁场的磁感应强度B随时间变化关系如图乙所示，时刻磁场方向垂直纸面向里，则下列说法正确的是（　　）

A．在时刻，环中的感应电流沿逆时针方向

B．在时刻，环中的电功率为

C．在时刻，环中的感应电动势为零

D．0~t0内，圆环有收缩的趋势

10．如图，把一个带铁芯的线圈L、开关S和电源用导线连接，将一金属套环置于线圈L上，且使铁芯穿过套环。则闭合开关S的瞬间（　　）

A．套环将保持静止，套环内无电流流过

B．套环将保持静止，套环内的电流与线圈内的电流方向相同

C．套环将向上跳起，套环内的电流与线圈内的电流方向相反

D．套环将向上跳起，套环内的电流与线圈内的电流方向相同

11．如图所示为一个圆环形导体，圆心为O，有一个带正电的粒子沿图中的直线从圆环表面匀速飞过，则环中的感应电流的情况是(　　)

A．沿逆时针方向

B．沿顺时针方向

C．先沿顺时针方向后沿逆时针方向

D．先沿逆时针方向后沿顺时针方向

12．如图（a）所示，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴，Q中通有变化的电流，电流变化的规律如图（b）所示，则下列说法正确的是

A．t1、t5时刻P线圈对桌面的压力小于P自身的重力

B．t3、t5时刻线圈P中产生的感应电流方向相反

C．t3时刻线圈P有收缩的趋势

D．t2、t6时刻P线圈的发热功率为0

13．如图所示，固定的水平长直导线中通有恒定电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中

A．由于线框的速度增大，穿过线框的磁通量可能不变

B．线框中一定有顺时针方向的感应电流

C．线框所受合外力的方向可能向上

D．线框的机械能守恒

14．如图所示，固定的水平长直导线中通有直流电流I，矩形线框与导线在同一竖直平面内，且两边与导线平行。线框由静止释放，在下落过程中（　　）

A．穿过线框的磁通量保持不变

B．线框中感应电流方向为逆时针

C．线框所受安培力的合力方向向上

D．线框的机械能不变

15．如图甲所示，圆形线圈P静止在水平桌面上，其正上方固定一螺线管Q，P和Q共轴，Q中通有变化的电流i，电流随时间变化的规律如图乙所示，t1时刻电流方向如图甲中箭头所示。P所受的重力为G，桌面对P的支持力为FN，则（　　）

A．t1时刻FN＞G，P有收缩的趋势

B．t2时刻FN＝G，此时穿过P的磁通量为0

C．t3时刻FN＝G，此时P中无感应电流

D．t4时刻FN＜G，此时穿过P的磁通量最小

二、填空题（共4题）

16．如图所示，当导线棒ab在外力作用下沿导轨向左运动时，流过R的电流方向是_________。（用字母表示）

17．如图所示，A和B都是铝环，环A是闭合的，环B是断开的，两环分别固定在一横梁的两端，横梁可以绕中间的支点转动．

（1）用磁铁的N极靠近____环，横梁会绕中间的支点转动；(选填“A”或“B”)

（2）用磁铁的N极靠近A环，A环会有______方向的电流产生．(选填“顺时针”或“逆时针”)

18．如图，匀强磁场垂直于软导线回路平面向外，由于磁场发生变化，回路变为圆形，在此过程中，该磁场___________（选填“逐渐增强”或“逐渐减弱”），回路中感应电流的方向___________（选填“顺时针”或“逆时针”）。

19．在“探究影响感应电流方向的因素”实验中，已知当电流从灵敏电流计G左端流入时，指针向左偏转。将灵敏电流计G与线圈L连接，线圈上导线绕法如图所示。

（1）将磁铁N极向下从线圈L上方竖直插入L时，灵敏电流计G的指针将________偏转（选填“向左”、“向右”或“不”）。

（2）当条形磁铁从图中虚线位置向右远离L时，a点电势高于b点电势，则可判定磁铁A端是_______（选填“N极”、“S极”或“N极、S极均可”）。

三、综合题（共4题）

20．如图所示，在一根较长的铁钉上，用漆包线绕两个线圈A和将线圈B的两端与漆包线CD相连，使CD平放在静止的小磁针的正上方，与小磁针平行试判断合上开关的瞬间，小磁针N极的偏转情况？线圈A中电流稳定后，小磁针又怎样偏转？

21．法拉第最初发现电磁感应现象的实验如图所示。软铁环上绕有M、N两个线圈，当线圈M电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向？

22．如图所示，v为闭合电路中一部分导线在匀强磁场中运动的速度方向，试标出导线中的感应电流方向．

23．如图所示，图中标出了闭合电路的一部分导线在磁场中做切割磁感线运动产生的感应电流方向，试标出磁铁的磁极.

(      )

参考答案：

1．D

2．D

3．B

4．B

5．A

6．C

7．A

8．B

9．B

10．C

11．C

12．D

13．B

14．C

15．A

16．从e到d.

17．     A     逆时针

18．     逐渐减弱     逆时针

19．     向左     S极

20．在开关合上的瞬间，小磁针的N极向纸内偏转；当线圈A内的电流稳定以后，小磁针又回到原来的位置。

21．

分析与解答首先明确，我们用楞次定律研究的对象是线圈N和电流表组成的闭合导体回路。

线圈M中的电流在铁环中产生的磁感线是顺时针方向的（如下图），这些磁感线穿过线圈N的方向是向下的，即线圈N中原磁场B0的方向是向下的。

开关断开的瞬间，铁环中的磁场迅速减弱，线圈N中的磁通量减小。

感应电流的磁场Bi（图中没有标出）要阻碍磁通量的减小，所以，Bi的方向与B0的方向相同，即线圈N中Bi的方向也是向下的。

根据右手螺旋定则，由Bi的方向判定，线圈N中感应电流Ii应沿下图所示的方向。

22．垂直纸面向里

23．
