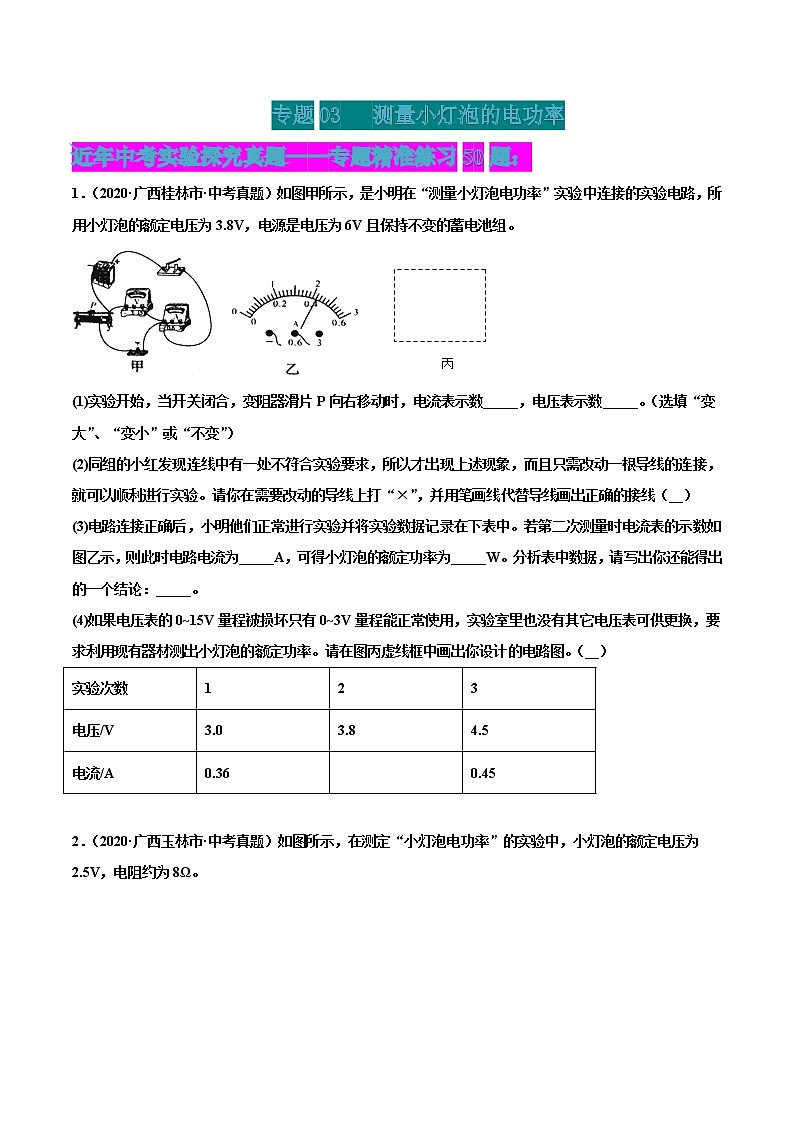

专题03 测量小灯泡的电功率
近年中考实验探究真题——专题精准练习50题：
1．（2020·广西桂林市·中考真题）如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。

(1)实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数_____，电压表示数_____。（选填“变大”、“变小”或“不变”）
(2)同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线（__）
(3)电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。若第二次测量时电流表的示数如图乙示，则此时电路电流为_____A，可得小灯泡的额定功率为_____W。分析表中数据，请写出你还能得出的一个结论：_____。
(4)如果电压表的0~15V量程被损坏只有0~3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。请在图丙虚线框中画出你设计的电路图。（__）
实验次数
1
2
3
电压/V
3.0
3.8
4.5
电流/A
0.36

0.45

【答案】变大 不变 0.42 1.596 小灯泡电阻随温度升高而增大

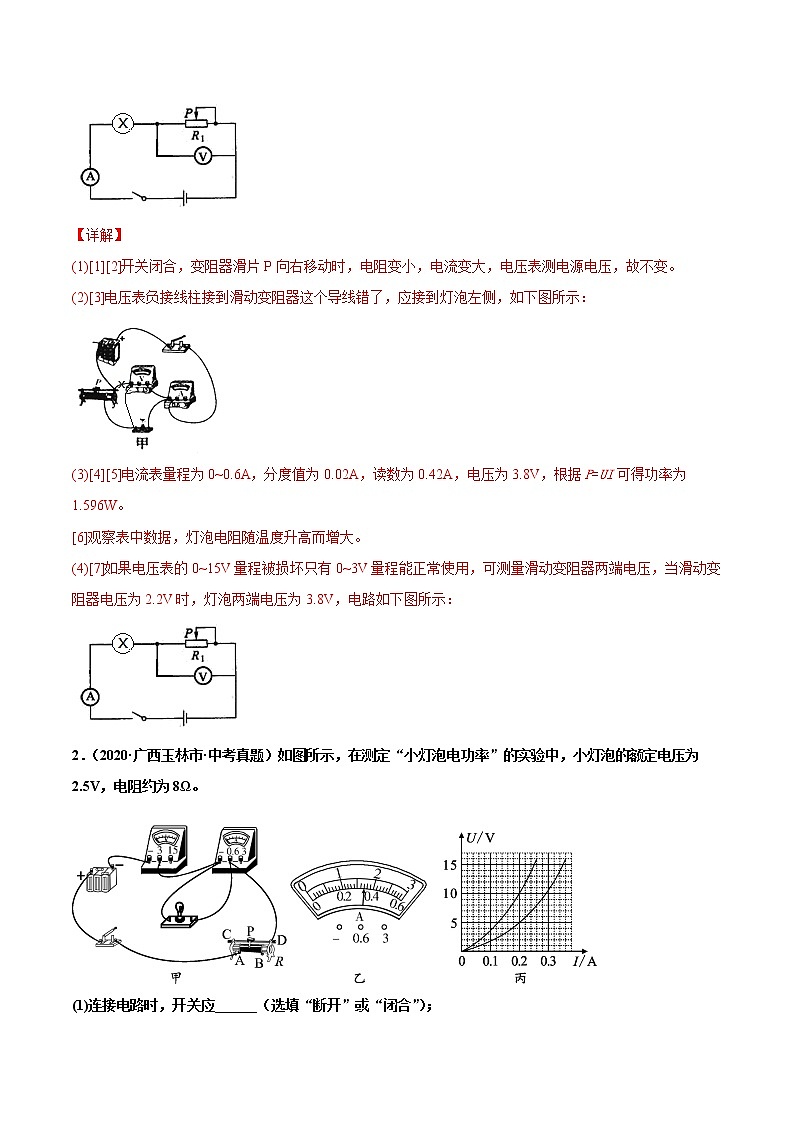

【详解】
(1)[1][2]开关闭合，变阻器滑片P向右移动时，电阻变小，电流变大，电压表测电源电压，故不变。
(2)[3]电压表负接线柱接到滑动变阻器这个导线错了，应接到灯泡左侧，如下图所示：

(3)[4][5]电流表量程为0~0.6A，分度值为0.02A，读数为0.42A，电压为3.8V，根据P=UI可得功率为1.596W。
[6]观察表中数据，灯泡电阻随温度升高而增大。
(4)[7]如果电压表的0~15V量程被损坏只有0~3V量程能正常使用，可测量滑动变阻器两端电压，当滑动变阻器电压为2.2V时，灯泡两端电压为3.8V，电路如下图所示：

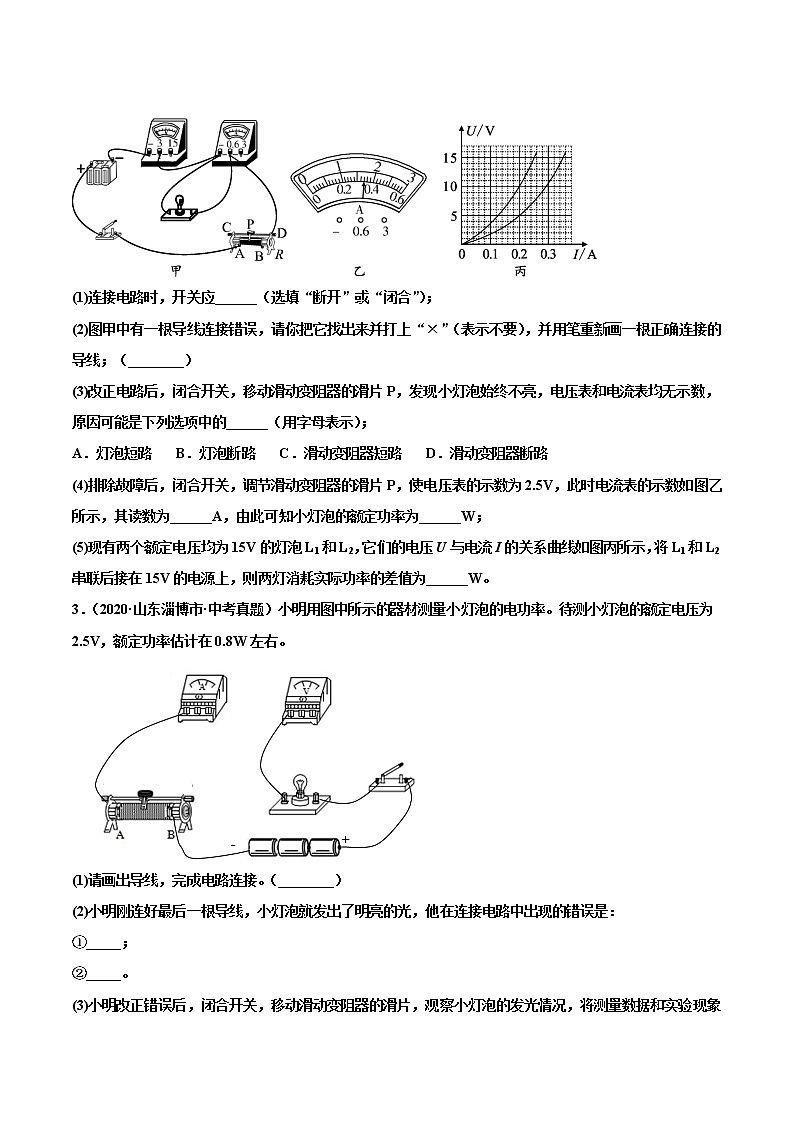

2．（2020·广西玉林市·中考真题）如图所示，在测定“小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为8Ω。

(1)连接电路时，开关应______（选填“断开”或“闭合”）；
(2)图甲中有一根导线连接错误，请你把它找出来并打上“×”（表示不要），并用笔重新画一根正确连接的导线；（________）
(3)改正电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表和电流表均无示数，原因可能是下列选项中的______（用字母表示）；
A．灯泡短路 B．灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
(4)排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，其读数为______A，由此可知小灯泡的额定功率为______W；
(5)现有两个额定电压均为15V的灯泡L1和L2，它们的电压U与电流I的关系曲线如图丙所示，将L1和L2串联后接在15V的电源上，则两灯消耗实际功率的差值为______W。
【答案】断开 D 0.34 0.85 1
【详解】
(1)[1]为保护电路安全，连接电路时，开关应断开。
(2)[2]图甲中，电流表连接有误，电流表应串联在电路中，按要求改正后如图所示：
。
(3)[3]改正电路后，闭合开关，移动滑动变阻器的滑片P，发现小灯泡始终不亮，电压表和电流表均无示数，灯泡短路或滑动变阻器短路不影响电流表示数变化，灯泡断路时电压表示数接近电源电压，滑动变阻器断路时电路中无电流，符合题意，故选D。
(4)[4][5]排除故障后，闭合开关，调节滑动变阻器的滑片P，使电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表接入小量程，分度值0.02A为，其读数为0.34A，由此可知小灯泡的额定功率为

(5)[6]现有两个额定电压均为15V的灯泡L1和L2，它们的电压U与电流I的关系曲线如图丙所示，根据串联分压特点可知，将L1和L2串联后接在15V的电源上后电流相同，L1和L2两端电压分别为10V与5V，电路中电流为0.2A，则两灯消耗实际功率的差值为

3．（2020·山东淄博市·中考真题）小明用图中所示的器材测量小灯泡的电功率。待测小灯泡的额定电压为2.5V，额定功率估计在0.8W左右。

(1)请画出导线，完成电路连接。（________）
(2)小明刚连好最后一根导线，小灯泡就发出了明亮的光，他在连接电路中出现的错误是：
①_____；
②_____。
(3)小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测量数据和实验现象记录在下表中。
实验要求
小灯泡的发光情况
电压表示数/V
电流表示数/A
小灯泡的实际功率/W
U实＝U额
明亮
2.5
0.28

U实＝0.8U额
较暗
2
0.25

U实＝0.4U额
微弱
1
0.2

①小灯泡的额定功率是_____W。
②实验结果表明：_____越小，小灯泡的实际功率越小，小灯泡越暗。
③分析数据发现小灯泡的电阻是变化的，原因是_____。
(4)小明和同学交流时发现，他在实验设计中存在不完善的地方是_____，修改实验方案后，接下来的操作是把滑动变阻器的滑片向_____（填“A”或“B”）端调节，记录电压表和电流表的示数，并观察小灯泡的发光情况。

【答案】 连接电路时未断开开关 滑动变阻器接入的阻值未达到最大 0.7 灯泡两端电压越小 灯丝电阻受温度影响 缺少高于额定电压的实验数据 B
【详解】
(1)[1]根据可知，灯泡额定电流约为

则电压表、电流表都选择小量程即可，电压表应与灯泡并联，电路连接如图所示：
。
(2)[2][3]小明刚连好最后一根导线，小灯泡就发出了明亮的光，说明电路是通路且电流过大，他在连接电路中出现的错误是：①连接电路时未断开开关；②滑动变阻器接入的阻值未达到最大。
(3)[4]由表中实验数据可知，当U实＝U额时灯泡达到额定发光状态，此时额定功率为

[5]实验结果表明，灯泡两端电压越小，通过的电流越小，则根据根据计算的小灯泡的实际功率越小，小灯泡越暗。
[6]由于灯丝的电阻受到温度的影响，则小灯泡的电阻是变化的。
小明改正错误后，闭合开关，移动滑动变阻器的滑片，观察小灯泡的发光情况，将测量数据和实验现象记录在下表中。
(4)[7][8]小明和同学交流时发现，他在实验设计中存在不完善的地方是灯泡两端电压等于或小于额定电压，而缺少高于额定电压的实验数据；修改实验方案后，根据串联分压特点，接下来的操作是把滑动变阻器的滑片向B端调节以减小接入的阻值，变阻器分压减小，灯泡两端电压增大，再记录电压表和电流表的示数，并观察小灯泡的发光情况。
4．（2020·辽宁鞍山市·中考真题）小刚同学在做“测量小灯泡额定功率”的实验中，选用如图甲所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为2.5V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
(1)请用笔画线代替导线将图甲的实验电路补充完整______。（要求：滑动变阻器的滑片向右移动时小灯泡变亮）

(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数。若电路只有一处故障，则故障原因是______。
(3)排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，为______A，小灯泡的额定功率为______W。再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，此时小灯泡的实际功率______（填“大于”、“小于”或“等于”）1.08W。

(4)同组的小红同学还想探究“在电压一定时，电流与电阻的关系”，于是将图甲中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图丙是小红根据测得的实验数据绘制的电流I随电阻R变化的图象。
①由图象可知小红将定值电阻R两端的电压控制为______V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器连入电路的阻值应______（填“变大”、“变小”或“不变”）。
②实验结论是电压一定时，______。
③实验结束后，小红问老师保持该电压不变的情况下，能否更换50Ω的定值电阻继续进行此实验，老师指导小红分析了不能更换的原因。你认为原因是______。
【答案】 小灯泡断路 0.3 0.75 小于 3 变大 通过导体的电流与导体的电阻成反比 滑动变阻器量程过小
【详解】
(1)[1]在“测量小灯泡额定功率”实验中，灯泡与滑动变阻器串联，电压表测量灯泡两端电压，滑动变阻器的滑片向右移动时小灯泡变亮，说明电路电流变大，变阻器接入的阻值变小，实验电路补充完整后如图所示：

(2)[2]闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，则故障原因是小灯泡断路，造成电压表串联在电路中，电路电流极小。
(3)[3][4]排除故障后再次闭合开关，移动滑片直到电压表的示数为2.5V，此时电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，则示数为0.3A，小灯泡的额定功率为

[5]小灯泡在额定状态下的电阻为

再调节滑动变阻器使电压表的示数达到3V，小灯泡强烈发光，假设灯泡的电阻不变，则此时小灯泡的功率为

但实际上随着灯泡两端电压变大，电阻丝温度增大，灯泡的电阻也将变大，则此时实际功率将小于1.08W。
(4)[6]由图象可知小红将定值电阻R两端的电压控制为

[7]当定值电阻由5Ω换为10Ω时，根据串联分压特点，定值电阻两端电压变大，故为达到实验要求，滑动变阻器连入电路的阻值应变大以增加其分压能力。
[8]由可知，可得到的实验结论是电压一定时，电流与电阻成反比。
[9]保持该电压不变的情况下，更换50Ω的定值电阻继续进行此实验，滑动变阻器接入最大量程时，定值电阻两端电压最小，此时

可知此时由于滑动变阻器的最大阻值过小，分压能力有限，故无法继续进行实验。
5．（2020·广西河池市·中考真题）如图甲所示是某实验小组“测量小灯泡的电功率”的实验电路，电源电压恒为6V，小灯泡的额定电压为3.8V（电阻约为10Ω）。

(1)连接电路时，开关应处于______状态；闭合开关前，滑动变阻器滑片应置于______（选填“A”或“B”）端；
(2)当电压表的示数为3.8V时，电流表的示数如图乙所示，小灯泡的额定功率为______W，在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V，则故障可能是小灯泡______（选填“短路”或“断路”）；
(3)完成测量后，同学们找来几个不同阻值的定值电阻替换小灯泡，探究电流与电阻的关系。接10Ω电阻时，电流表的示数为0.2A；换接20Ω的电阻后，闭合开关，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动，使电压表的示数为______V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
【答案】断开 B 1.14 断路 B 2
【详解】
(1)[1][2]为保护电路，连接电路时，开关应处于断开状态；闭合开关前，滑动变阻器滑片应置于B端使其接入的电阻最大。
(2)[3]电压表测量灯泡两端电压，当电压表的示数为3.8V时，电流表的示数如图乙所示，电流表接入小量程，分度值为0.02A，示数为0.3A，则小灯泡的额定功率为

[4]在继续调节滑动变阻器进行测量的过程中，小灯泡突然熄灭，若电流表示数变为0，电压表示数接近6V即接近电源电压，则故障可能是小灯泡断路，造成电压表串联在电路中。
(3)[5][6]接10Ω电阻时，电流表的示数为0.2A，则电压表示数应为

换接20Ω的电阻后，根据串联分压特点，定值电阻分得的电压变大，闭合开关后，应将滑动变阻器的滑片向B端移动，使电压表的示数为2V，读出电流表的示数；继续换接余下的电阻进行实验即可得出结论。
6．（2020·广西百色市·中考真题）在测定小灯泡的电功率实验中，小明设计了如图甲所示的电路，其中小灯泡的额定电压为2.5V，电源由两节新干电池串联组成。

(1)检查仪器时，发现电流表指针位置如图乙所示，则应对电流表进行______；
(2)闭合开关之前应将变阻器的滑片置于______（选填“A”或“B”）端；闭合开关，移动变阻器滑片，当电压表的示数如图丙所示时，小灯泡两端的电压为______V，如要使电路中电流变大，应将变阻器的滑片向______端滑动（选填“A”或“B”）；
(3)实验时，观察小灯泡在三种电压下的发光情况，实验现象和数据如下表所示。
序号
小灯泡两端的电压U/V
通过灯丝的电流I/A
小灯泡的发光情况
1
1.5
0.20
暗
2
2.5
0.32
亮
3
2.8
0.35
很亮

由如表可知：①小灯泡的额定功率为______W；
②在不同电压下，小灯泡的电阻不相同，原因是灯丝电阻受到______的影响。
③在电压表示数为2.8V时，小灯泡发出很亮的光，过一会后小灯泡烧坏了，此时电压表的示数为______V；
④小灯泡的亮度是由实际功率决定的，若将标有220V 40W灯泡L1和标有220V 60W灯泡L2串联后接到庭照明电路中，灯泡______更亮。
【答案】调零 B 2 A 0.8 温度 3 L1
【详解】
(1)[1]由图像可知检查仪器时，电流表指针未指在0刻度处，因此需要对电流表进行调零。
(2)[2]为保护电路，闭合开关前应将滑动变阻器调至最大阻值处，即B端。
[3]由图像可知电压表选择小量程，则此时小灯泡两端的电压为2V。
[4]由可知电源电压不变，电阻减小，电流增大，因此应将变阻器的滑片向A端滑动。
(3)①[5]小灯泡的额定电压为2.5V，由表格数据可知，对应电流为0.32A，则小灯泡的额定功率为

②[6]小灯泡的电阻随温度的升高而增大，因此不同电压下，小灯泡的电阻不相同。
③[7] 小灯泡烧坏了即小灯泡断路，此时电压表直接串联在电路中，示数为电源电压即两节新干电池的电压为3V。
④[8]由可知，电压相同，电功率越大，电阻越小，因此灯泡L1的电阻大于灯泡L2的电阻，串联电路各处电流相等，由可知电阻越大，实际功率越大，灯泡越亮，因此灯泡L1更亮。
7．（2020·广西柳州市·中考真题）小杰利用图甲的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V；
(1)连接电路时，应该保持开关______（选填“闭合”或“断开”）。滑动变阻器的滑片置于______（选填“A”或“B”）端；

(2)闭合开关，调节滑动变阻器，使小灯泡两端电压为2.5V，此时电流表示数如图乙。则小灯泡中的电流为______ A，小灯泡的额定功率为______W；
(3)调节滑动变阻器，记录多组电压、电流数据，计算小灯泡对应功率，完成实验；
(4)图丙是小杰作出的小灯泡I﹣U图象。老师鼓励他结合图甲思考以下问题：
①在滑动变阻器滑片向A端移动过程中，电流表示数______，小灯泡的电阻______（以上两空选填“变大”、“变小”或“不变”）：小灯泡的电阻与其温度______（选续“有”或“无”）关：当温度为0℃时，小灯泡的电阻______（选填“小于”“等于”或“大于”）零；
②关于小灯泡的功率P与通过其电流的平方I2的关系。如图所示的图象中最合理的是______。
A．B．C．D．
【答案】断开 B 0.24 0.6 变大 变大 有 大于 D
【详解】
(1)[1]电路在连接时，开关应处于断开状态。
[2] 电路在连接时，滑动变阻器应处于最大阻值处。
(2)[3]如图所示电流表量程为0~0.6A，每小格为0.02A电流为0.24A。
[4]根据P=UI，U=2.5V，I=0.24A，可得P为0.6W。
(4)[5] [6] [7]滑动变阻器滑片向A端移动时，电阻变小，电路中电流变大，小灯泡亮度变亮，小灯泡温度升高，灯泡电阻与温度有关，温度升高，电阻变大。
[8]导体电阻是导体的属性，当温度降为0℃时，电阻不会为0，仍然大于0。
[9]根据P=I2R，当电流增加时，I2与R都变大，因此P与 I2呈现非线性关系，故选D。
8．（2020·内蒙古鄂尔多斯市·中考真题）小明同学用“伏安法”测额定电压为2.5V小灯泡的电阻，实验电路如图甲。

(1)请用笔画线代替导线，在图甲完成实物电路连接（要求：滑动变阻器滑片P向右移动，小灯泡变暗）______；
(2)连接好电路，闭合开关，小明发现电压表有示数，电流表无示数，移动滑片P，两表示数均无变化，则故障为______。小明排除故障后按要求完成实验，并根据实验数据绘制成U-I图象，如图乙，则小灯泡正常发光时的电阻为______Ω；
(3)細心的小明发现实验所得U-I图象不是条直线，其原因是______；
(4)实验结束后，小华同学想利用此实验器材测量额定电压为3.8V小灯泡的额定功率。但此时他发现电压表损坏了，于是用一个已知阻值为R0的定值电阻，利用图丙电路，也测出了小灯泡的额定功率。请完成下列实验步骤：
①闭合开关S、S1，断开开关S2，移动滑片，使电流表示数为______；
②闭合开关S、S2，断开开关S1，保持滑片位置不变，读出电流表示数为I；
③灯泡的额定功率P额=______（用已知量和测量量表示）。
【答案】（①②两种接法均可） 小灯泡断路（或小灯泡烧坏了 小灯泡接触不良 小灯泡灯丝断了均可） 10 灯丝电阻随温度的升高而增大（或灯丝电阻是变化的 灯丝电阻受温度影响均可）
【详解】
(1)[1]滑动变阻器滑片P向右移动，小灯泡变暗，电路中电阻变大，滑动变阻器应接下端左边接线柱。


(2)[2]闭合开关，电流表无示数，说明电路是断路，电压表有示数，说明与电压表并联部分断路，故为小灯泡断路。
[3]如图乙，当电压为2.5V时，电流为0.25A，故小灯泡正常发光时的电阻为10Ω。
(3)[4]小灯泡两端电压升高时，实际功率变大，温度升高，灯丝电阻随温度的升高而增大。
(4)[5]图丙中小灯泡与R0并联，当定值电阻两端电压为3.8V时，小灯泡即可正常发光，故定值电阻中的电流为。
[6]I为干路电流，减去R0中的电流即为小灯泡中的电流，故小灯泡的功率为。
9．（2020·青海西宁市·中考真题）某同学按如图1所示的电路图进行实验：R1为定值电阻，闭合开关S，通过改变滑动变阻器R2滑片的位置，使电压表V1的示数分别为2V，4V，6V，电压表V2和V及电流表A的示数如表所示：
项目
第一次
第二次
第三次
电压表V1的示数U/V
2
4
6
电压表V2的示数U/V
6
4
2
电压表V的示数U/V
8
8
8
电流表A的示数I/A
0.2
0.4
0.6
(1)对表格中三只电压表的数据分析，可归纳得出U与U1、U2的关系式是_____；
(2)对表格中电压表V1和电流表A的数据分析，可归纳得出的结论是：在电阻一定的情况下，通过导体的电流与导体两端的电压成_____（选填“正比”或“反比”）；
(3)从表中数据可知，电源电压为_____V，R1的阻值为_____Ω；
(4)若将上面实验中的定值电阻R1换成额定电压为2.5V的小灯泡，在多次测量小灯泡电阻的过程中，发现当电压表V1示数增大时，电压表V1示数与电流表A示数比值将逐渐增大，造成这一现象的原因是：_____；调节滑动变阻器，使灯泡正常发光，此时电流表A的示数如图2所示，为_____A，小灯泡的额定功率是_____W。


【答案】 正比 8 灯泡的电阻随温度的升高而增大 0.32 0.8
【详解】
(1)[1]对表格中三只电压表的数据分析，可归纳得出U与U1、U2的关系式是

(2)[2]对表格中电压表V1和电流表A的数据分析可知，在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(3)[3][4]电源电压为8V，R1的阻值为

(4)[5][6][7]电压表V1示数与电流表A示数比值将逐渐增大是因为灯泡的电阻随温度的升高而增大。电流表的读数为0.32A。小灯泡的额定功率为

10．（2020·辽宁阜新市·中考真题）在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。

(1)以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）______
(2)闭合开关前，发现电流表的指针如图乙所示，其原因是______；
(3)问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图像，如图丙所示，则小灯泡的额定功率为______W；
(4)第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是______；
(5)第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1=______A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额=______。（用U额、I1、I2表示）

【答案】 没有将电流表的指针调零（电流表的指针没有调零） 0.5 灯丝电阻随着温度的升高而增大 0.25 U额(I2-I1)
【详解】
(1)[1]滑片向左移动时小灯泡变亮，说明电路中电流变大，变阻器连入电路的电阻变小，滑动变阻器接左下接线柱，如下图所示：

(2)[2]闭合开关前电流表的指针指在零刻度线的左侧，说明电流表使用前没有将指针调零。
(3)[3]由图丙可知，小灯泡在额定电压下的电流为0.2A，小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(4)[4]由欧姆定律可知电压表和电流表示数的比值等于灯泡的阻值，因为灯丝电阻随着温度的升高而增大，所以电压表与电流表示数的比值变大。
(5)①[5]先闭合开关S、S1，断开S2，电阻R2和灯泡并联，由并联电路电压的规律可知灯泡两端的电压等于电阻R2两端的电压，调节滑动变阻器，使R0两端的电压等于灯泡的额定电压，即电流表的示数为
I1==0.25A
②[6]保持滑片P的位置不变，闭合开关S、S2，断开S1，电阻R2和灯泡并联，电流表测量干路中的电流，通过灯泡的电流
I额=I2-I1
灯泡的额定功率
P额=U额I额=U额(I2-I1)
11．（2020·广西南宁市·中考真题）在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡
(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；
(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；
(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；

(4)测量结束后，应先______，再拆除导线，最后整理好器材；
(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；

(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：
①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；
②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；
③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）
【答案】3 灯泡与灯座 1.25 断开开关 图线不应画成直线或横坐标的标度取值过大 保持滑动变阻器滑片位置不变
【详解】
(1)[1]题中待测小灯泡的额定电压为2.5V，所以电压表的量程应选0~3V。
(2)[2]实验时，小灯泡不亮，且电流表示数几乎为0，则电路中有断路现象，而电压表有示数，即电压表与电源是接通，则故障可能是灯泡与灯座接触不良。
(3)[3]由图示知，电流表的示数为0.5A，则小灯泡的电功率
P=UI=2.5V×0.5A=1.25W
(4)[4]测量结束后，应先断开开关，再拆除导线，最后整理好器材。
(5)[5]由描出的点知，所描的点不在一条直线上，所以作出的I-U图象不应是直线，且坐标轴的横坐标的标度太大了，这样造成所描的点精确度稍低。
(6)[6][7]按题意可知，电路中通过S2、S3的通断来控制电压表所测量的电压，所以所缺的导线应连接在电压表的负接线柱与开关S3的左接线柱之间，且电路是串联电路。当开关S2断开，S1、S2闭合时，电压表测小灯泡的电压，那么应调节滑片，让电压表的的示数为U额。然后保持滑片位置不变，这样才能保持小灯泡两端的电压为额定电压，断开S3，闭合S1、S2，此时电压表测小灯泡和定值电阻R的电压，则电阻R两端的电压
UR=U2-U额
而整个过程中，电路的电流不变，通过小灯泡的电流

则小灯泡的额定功率
P额=U额I1=
12．（2020·贵州遵义市·中考真题）某小组在“测定额定电压为2.5V的小灯泡的额定电功率”的实验中，电源电压保持不变，部分电路连接如图甲所示。

(1)请用笔画线表示导线将图甲所示电路连接完整，要求：滑动变阻器的滑片向左移动，电压表示数变大______；
(2)正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数刚好为2.5V，电流表示数如图乙所示，小灯泡的额定功率为______W；
(3)实验结束后，该小组对测量结果进行误差分析，考虑到电压表中也有电流通过，该电路所测小灯泡的额定电功率与真实值相比______（选填“偏大”或“偏小”）。
【答案】 0.9 偏大
【详解】
(1)[1]滑动变阻器滑片P向左滑动时，电压表示数变大，则根据欧姆定律可知，电流表示数也增大，即电路的总电阻变小，滑动变阻器电阻变小，故变阻器左下接线柱连入电路中，如下所示
。
(2)[2]排除故障后，闭合开关，移动滑片P让电压表的示数为2.5V，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.36A，则灯泡的额定功率为

(3)[3]由图知，电压表与小灯泡并联，所测电压较准确，而电流表测通过小灯泡和电压表的电流，所测电流偏大，由P=IU可知所测小灯泡的额定功率与真实值相比偏大。
13．（2020·浙江金华市·中考真题）某班同学在实验室做“测定小灯泡额定电功率”的分组实验。
实验老师提供给各小组的实验器材如下：规格为“3.8V”的小灯泡、学生电源（电压恒为6V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、滑动变阻器（“20Ω 1A”）、开关各一只，导线若干。
（1）小金组按图甲正确连接电路，闭合开关，调节滑动变阻器，当电压表的示数为3.8伏时，小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率为_____瓦。
（2）小丽组同学发现，实验桌上的电压表0～15V的量程已损坏，其它器材完好。他们经讨论后认为，用该电压表0～3V的量程，通过改变电压表的连接位置也能测出小灯泡的额定功率。他们的实验操作步骤如下：
步骤一：按图甲电路先将电压表（0～3V）接在小灯泡两端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为3伏。断开开关，拆下电压表；
步骤二：保持滑动变阻器的滑片位置不变，再将该电压表接在_____两端；
步骤三：闭合开关，将滑动变阻器的滑片向_____（填“左”或“右”）移动，直到电压表示数为_____伏，读出此时电流表的示数，算出小灯泡的额定电功率。
（3）反思：实验原理相同的情况下，我们可以采用不同的实验途径来完成实验。

【答案】1.52 滑动变阻器 左 2.2
【详解】
(1)[1]当电压表的示数为3.8伏时，小灯泡正常发光，由图乙所示电流表知道，选用小量程，分度值为0.02A，电流为0.4A，则小灯泡的额定功率
P＝UI＝3.8V×0.4A＝1.52W
(2)[2]步骤二：根据串联电路电压的规律，当变阻器的电压为
6V﹣3.8V＝2.2V＜3V
灯的电压为额定电压，故保持滑动变阻器的滑片位置不变，再将该电压表接在滑动变阻器的两端。
[3][4]步骤三：原来变阻器的电压为
6V﹣3V＝3V>2.2V
故应减小变阻器的电压，由分压原理，应减小变阻器连入电路的电阻，故闭合开关，将滑动变阻器的滑片向左移动，直到电压表示数为2.2V，读出此时电流表的示数，算出小灯泡的额定电功率。
14．（2020·浙江衢州市·中考真题）小科测量额定电压为2.0V小灯泡的电功率，电路图如图甲所示，电源为两节干电池，利用测得数据绘制图象如图乙、丙所示，图中x为滑片P移动的距离。

(1)当滑片P移动的距离为a时，图丙中电流突然变小的原因是______；
(2)该小灯泡的额定功率是______。
【答案】灯丝断了 0.4W
【详解】
(1)[1]灯与变阻器串联，电压表测灯的电压，电流表测电路的电流，当滑片P移动的距离为a时，图丙中电流突然减小到0，电路可能断路，图乙中，电压增大为电源电压3V，则电压表与电源连通，故图丙中电流突然变小的原因是灯丝断了。
(2)[2]灯在额定电压下正常发光，由图乙知，电压表示数为2V时，x移动的距离为12cm，根据图丙知，此时的电流为0.2A，该小灯泡的额定功率是
P＝UI＝2V×0.2A＝0.4W
15．（2020·吉林中考真题）在“测量小灯泡的电功率”的实验中，电源电压为3V，小灯泡的额定电压为2.5V。
(1)图中的导线a应与电压表的______接线柱相连；
(2)闭合开关前应将滑动变阻器的阻值调至最大，目的是为了______；
(3)实验数据如下表所示，小灯泡的额定功率是______ W；
(4)利用该电路无法完成“探究电流与电压的关系”实验，理由是______。
实验次数
1
2
3
电压/V
2.2
2.5
2.8
电流/A
0.28
0.30
0.32
电功率/W
0.62

0.90

【答案】3 保护电路 0.75 灯丝电阻是变化的（或灯丝电阻受温度影响、灯丝电阻随温度的升高而增大、没有控制电阻不变）
【详解】
(1)[1]小灯泡的额定电压是2.5V，则小灯泡的电压不超过2.5V，所以电压表量程选择03V。
(2)[2]闭合开关前滑动变阻器调到最大阻值是为了保护电路。
(3)[3]由实验数据可知，小灯泡的额定电流是0.3A，根据公式可计算出小灯泡的额定功率是0.75W。
(4)[4]探究电流与电压关系的实验中，要保证电阻一定，小灯泡的电阻会随温度升高而增大，故不能完成此实验。
16．（2020·青海中考真题）如图所示，是某小组测量额定电压为2.5V小灯泡额定功率的实验电路。

(1)用笔画线代替导线，将实物图连接完整（____）；
(2)根据实物电路，在虚线框内画出对应的电路图（____）；
(3)检查电路正确无误后，闭合开关S，发现小灯泡不亮，但电压表、电流表指针均有示数，接下来正确的操作是______；
(4)该实验小组根据实验测出的多组数据，绘制了如下图所示的I-U图象，则小灯泡的额定电功率是______W；

(5)另一实验小组的实验方案正确，实验时电表的连接和示数如下图所示，该实验可改进的地方是______，原因是______。

【答案】 将滑动变阻器的滑片向左移动 0.75 将电流表的量程改接0~0.6A的 电流表指针偏转太小
【详解】
(1)[1]在测量小灯泡的额定功率时，电路是串联电路，而变阻器的的接线应是：一上一下，所以实物图连接如下：

(2)[2]根据实物图画出的电路图如下：

(3)[3]电路连接无误，闭合开关，小灯泡不亮，但电压表、电流表有示数，说明变阻器接入电路的阻值太大，应向左移动变阻器的滑片，让其接入电路的阻值变小。
(4)[4]由I-U图象知，当U=2.5V时，电流I=0.3A，此时小灯泡正常工作，所以额定功率
P=UI=2.5V×0.3A=0.75W
(5)[5][6]由图示知，电流表的指针偏转角度太小，说明电流表所选量程过大，应改接小量程，即应选用的量程是0~06A。
17．（2020·湖南娄底市·中考真题）在“测量小灯泡的电功率”的实验中，实验器材有：电压表、电流表、额定电压为2.5V的小灯泡，开关、电压为6V的电源和滑动变阻器等。

(1)根据甲图连接电路，闭合开关前，应将滑片移至最______（选填“左”或“右”）端；
(2)闭合开关后，小灯泡不亮，电流表有示数，电压表无示数。经检查，导线连接完好，则电路故障可能是小灯泡发生了______（选填“短路”或“断路”）；
(3)当电压表的示数为2.5V时，对应电流表的示数如图乙，则小灯泡的额定电功率是______W；
(4)完成上述测量后，不用电压表，用如图丙所示的电路也可测量已知额定电流的小灯泡的额定功率，已知小灯泡的额定电流为I额，定值电阻的阻值为R0，实验步骤如下，请补充完整：
①闭合开关S、S2，断开开关S1，调节滑动变阻器，使电流表的示数为I额；
②保持变阻器滑片不动，断开开关S2，闭合开关S，S1记下此时电流表的示数为I；
③小灯泡的额定功率的表达式为P额＝______。
【答案】右 短路 0.75 (I﹣I额)R0I额
【详解】
(1)[1]为了保护电路，闭合开关前，滑动变阻器的滑片应调到阻值最大的位置，即最右端。
(2)[2]闭合开关后，小灯泡不亮，电流表有示数，说明电路是通路；电压表无示数，说明与电压表并联部分电阻为0，即灯泡短路了。
(3)[3]电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，其读数为0.3A；该小灯泡的额定功率
P＝UI＝2.5V×0.3A＝0.75W
(4)[4]实验步骤：步骤②中，电流表测干路电路，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，由并联并联电路电流的规律，定值电阻R0的电流为
I0＝I﹣I额
由欧姆定律的变形公式，定值电阻R0的电压即灯的额定电压为
U额＝I0R0＝(I﹣I额)R0
小灯泡的额定功率的表达式为
P额＝U额I额＝(I﹣I额)R0I额
18．（2020·辽宁营口市·中考真题）下面是小彬和小辉等同学进行的电学实验。
（1）小彬为了“探究电流跟电阻的关系”，连接了如图甲所示的电路。

①请你在甲图中用笔画线代替导线完成电路的连接______；
②小彬看到了邻组同学在闭合开关后，电流表的指针偏向“0”刻度线的左侧，原因是______；
③小彬先将5Ω的电阻接入电路，调节滑动变阻器的滑片使电阻两端的电压为；再将5Ω的电阻换成10Ω的电阻，调节滑动变阻器的滑片，使电压表示数为______V；
④小彬保持滑动变阻器的滑片位置不变，把10Ω的电阻换成10Ω的电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片适当向______（选填“左”或“右”）端移动；
⑤小彬将数据记录在表格中，分析实验数据可得出：当电压一定时，导体中的电流与导体的电阻成______；
电压
2
电阻
5
10
20
电流
0.4
0.2
0.1

（2）小彬将电阻换成标有“”字样的小灯泡，测量其额定电功率。
①正确连接电路，闭合开关、发小灯泡不亮，电压表、电流表均无示数，产生这种现象的原因可能是滑动变阻器______（选填“短路”或“断路”）；
②排除故障，继续实验，小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电流是______A，额定功率是______W；
（3）小辉同学准备测小灯泡的额定功率，检查实验器材时，发现缺少电压表，滑动变阻器均标有“20Ω ”字样，小灯泡的额定电流是，于是他利用现有的实验器材，设计了如图丙所示的电路图。请你帮助小辉完成实验：

①闭合开关，开关接b，阻值调到最大处，阻值调到0，此时电流表的示数为；
②将阻值调到最大，闭合开关，开关接a，______，小灯泡正常发光；
③保持接入电路的阻值不变，闭合开关，开关接b，滑片仍在阻值最大处，此时电流表的示数为。
则小灯泡额定功率______W。
【答案】 电流表正负接线柱接反了 2 左 反比 断路 0.2 0.5 调节滑动变阻器R1的滑片，使电流表的示数为0.25A 0.875
【详解】
(1)①[1]电压表选用小量程与电阻并联，如下图所示

②[2]电流表的指针偏向“0”刻度线的左侧，原因是电流表正负接线柱接反了。
③[3]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向左端移动，使电压表的示数为2V。
④[4]保持滑动变阻器的滑片位置不变，把10Ω的电阻换成20Ω的电阻，为了使电压表的示数保持不变，由③知应将滑动变阻器的滑片适当向左端移动。
⑤[5]分析实验数据可知，电阻为原来的几倍，通过的电流为原来的几分之一，故得出：当电压一定时，导体中的电流与导体的电阻成反比。
(2)①[6]闭合开关，发现小灯泡不亮，电压表、电流表均无示数，说明电压表与电源之间某一部分为断路，因此产生这种现象的原因是滑动变阻器断路。
②[7][8]读图乙可知，电流表的量程为0~0.6A，分度值为0.02A，其示数为0.2A，则小灯泡的额定功率为
P=UI=2.5V×0.2A=0.5W
(3)②[9]将阻值调到最大，闭合开关，开关接a，要使小灯泡正常发光，则应调节滑动变阻器R1的滑片，使电流表的示数为0.25A。
③[10]闭合开关，开关接b，阻值调到最大处，阻值调到0，此时电流表的示数为，电路为得简单电路，电源电压为

根据步骤③可得

解得

又小灯泡的额定电流是IL=，根据步骤②可得

解得

小灯泡额定功率

19．（2020·辽宁沈阳市·中考真题）安安和康康在“测量小灯泡的电功率”实验中，所选小灯泡的额定电压为。

(1)图甲是测量小灯泡的电功率的电路图。在检查仪器时，康康发现电流表的指针位置如图乙所示，老师提示他电流表没有损坏，他稍作思考，判断出现问题的原因是电流表______；
(2)纠正问题后，他连接的电路如图所示，他将滑片P移到______（选填“A”或“B”）端后，闭合开关开始实验。在移动滑片P位置时他发现灯泡亮度、电流表的示数均发生变化，只有电压表的指针一直指在一个较大的示数不发生改变。检查电路连接后，他发现有一根导线连接出现了错误，请你在这根错误的导线上打“×”，再用笔画线代替导线在图中改正过来（导线不允许交叉）______；

(3)纠正错误后，他重新开始实验，移动滑片P直到电压表示数为，此时电流表示数如图所示，则小灯泡的额定功率为______W；

(4)安安的电流表坏了，老师给她一个已知阻值的定值电阻、若干开关和导线，安安重新设计了电路如图所示，并正确测出小灯泡的额定功率。具体实验步骤如下：闭合开关S、，断开，调节滑片P使电压表读数为，此时小灯泡正常发光；不改变滑动变阻器滑片P的位置，闭合开关S、，断开，记录电压表此时读数为U。请用、、U写出小灯泡额定功率的表达式：______。

【答案】没有调零 A 或 0.65
【详解】
(1)[1]从图乙可以看到，指针往左偏了，电流表没有电流流过，也没有损坏，那问题应该是电流表没有调零。
(2)[2]滑动变阻器接入电路时，为了防止电路的电流太大，电阻值应该调到最大，所以从图中可以看到，电流从B端流入，D端流出，那么滑片P应该移到A端。
[3]从图中可以看到，电压表测的是变阻器和灯泡的电压之和，可以在电压表负接线柱和电流表负接线柱的接线去掉，改为电压表负接线柱与灯泡左端相连接；也可以改为电压表负接线柱与变阻器B端相连；这两种修改都可以让电压表只测量灯泡的电压，如下图所示。


(3)[4]从图中可以看到，电流表的量程是0~0.6A，分度值是0.02A，它的读数是0.26A，根据可知，小灯泡的额定功率

(4)[5]由题意可知，不改变滑动变阻器滑片P的位置，电路中的电流大小不变，闭合开关S、，断开，电压表测的是灯泡两端的电压，闭合开关S、，断开，电压表测的是灯泡和定值电阻的电压之和，那么定值电阻的电压是

根据欧姆定律可知，电路中电流大小

那么小灯泡的额定功率

小灯泡的额定功率是。
20．（2020·贵州铜仁市·中考真题）某市举办的中学生物理实验大赛中，其中一小组抽到的实验内容是测量小灯泡的电功率，给他们的实验器材有：额定电压为2.5V的小灯泡，电源、电流表电压表、开关、滑动变阻器和导线若干。

(1)请根据图甲用笔画线代替导线，将图乙中实物电路连接完整（要求：向右移动滑动变阻器的滑片P时，电路中的小灯泡变暗，且导线不能交叉）______；
(2)连接电路时，开关必须______，将滑动变阻器的滑片移到最大阻值端；
(3)连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片P，发现电流表几乎没有示数，电压表的示数接近电源电压，小灯泡不亮，则电路中存在的故障可能是小灯泡______（选填“断路”或“短路”）；
(4)排除故障后，移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图丙所示，则小灯泡的额定功率为______W；
(5)小华同学所在的实验小组电压表被损坏，老师另给该小组两个开关和一个阻值为10Ω的定值电阻R0，仍然测出了小灯泡的额定功率，他们所设计的实验电路如图丁所示，请根据电路图和操作步骤完成下列问题：
a.连接好电路后，闭合开关S、S1，断开S2，调节滑动变阻器的滑片P，使电流表的示数I1=______A时，小灯泡正常发光；
b.保持滑动变阻器滑片P的位置不动，断开S1，闭合S2，读出电流表的示数为I2；
c.则小灯泡的额定功率P额=______（用U额、I1、I2表示）。
【答案】 断开 断路 0.75
【详解】
(1)[1]小灯泡额定电压为2.5V，电压表接入最大量程选择3V；向右移动滑动变阻器的滑片P时，电路中的小灯泡变暗，则电路电流变小，接入的滑动变阻器电阻变大，实物连接如图所示:
。
(2)[2]连接电路时，开关必须断开，将滑动变阻器的滑片移到最大阻值端。
(3)[3]连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片P，发现电流表几乎没有示数，电压表的示数接近电源电压，小灯泡不亮，则电路中存在的故障可能是小灯泡断路，造成电压表串联在电路中。
(4)[4]排除故障后，移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图丙所示，电流表最大量程为0.6A，读数为0.3A，则小灯泡的额定功率为

(5)[5]连接好电路后，闭合开关S、S1，断开S2，灯泡与定值电阻并联，电流表与定值电阻串联，调节滑动变阻器的滑片P，使灯泡达到额定电压U额，小灯泡正常发光，此时电流表的示数为

[6]保持滑动变阻器滑片P的位置不动，断开S1，闭合S2，灯泡与定值电阻并联，电流表测量干路电流，读出电流表的示数为I2；则小灯泡流经电流为

则小灯泡的额定功率为

21．（2020·云南中考真题）如图甲所示是小明同学测定额定电压为2.5V，额定功率不大于1 W的小灯泡功率的实物连接图。

（1）在小明连接好的电路中存在错误或不妥之处，请你找出其中的两处∶
①_____________________；② _______________________。
（2）改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是______（填写选项中的字母）。
A．小灯泡短路
B．连接小灯泡的导线接触不良
C．滑动变阻器接入电路的电阻过大
（3）小明调节滑动变阻器，依次正确读取三组实验数据，随手写在了草稿纸上（如图乙所示）。下表是小明在老师指导下设计的记录数据及现象的表格，请你补出阴影处所缺的内容。
次数
小灯泡两端电压U/V
通过灯丝电流I/A
小灯泡的电功率P/W
_____
1




2




3




分析数据后得到小灯泡的额定电流为___ A，额定功率为________W。
（4）实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，请你帮小明计算出滑动变阻器消耗的最大功率为_____W。
【答案】滑动变阻器连接成两个下接线柱 电流表正负接线柱接反了
C 亮度
0.30 0.75 0.45
【详解】
(1)[1][2]小明连接好的电路中存在错误或不妥之处，其中滑动变阻器连接成两个下接线柱，电流表正负接线柱接反了。
(2)[3]改正错误和不妥之处后，闭合开关，发现电流表和电压表均有示数，但小灯泡不亮，可能的原因是滑动变阻器接入电路的电阻过大，电路电流过小；而小灯泡短路则电压表无示数，连接小灯泡的导线接触不良则电流表无示数；故选C。
(3)[4]小明在老师指导下设计记录数据及现象的表格，阴影处所缺内容应为小灯泡的发光情况。
[5][6]分析数据可知，小灯泡两端电压越大，则通过的电流也越大，小灯泡的额定电压为2.5V，在记录数据中居中，故小灯泡的额定电流为0.30A，额定功率为
P=UI=2.5V´0.30A=0.75W
(4)[7]实验后，小明将一只5Ω的定值电阻与标有“20Ω 1A”的滑动变阻器串联接在电压恒定为3V的电源上，滑动变阻器消耗的功率为

当滑动变阻器接入阻值与定值电阻相同时，滑动变阻器消耗功率最大，为

22．（2020·广东深圳市·中考真题）学习电学知识后，小明做了一系列相关实验来巩固学习成果。
(1)“探究并联电路的电流规律”的实验。
①连接如图甲所示电路时，还剩一根导线没连接，请你用笔画线代替导线，将电路实物图补充完整，要求电流表测L1的电流；
______

②小明分别测量图乙中A、B、C三点的电流，数据如下：

A点电流IA/A
B点电流IB/A
C点电流IC/A
灯泡L1、L2并联
0.2
0.3


图丙是电流表在C点时的示数，则IC为_____A；
③接下来他选用规格_____（选填“相同”或“不同”）的小灯泡，再次测量各点电流，这样操作的目的是_____。
(2)“测小灯泡额定功率”的实验
小明想测量额定电压为U额的小灯泡的额定功率，却发现电流表损坏了，他又找来一个滑动变阻器R1（最大阻值为R1），设计了如图丁所示的电路，连接电路进行实验。
①小明移动滑片P0到b0端，闭合开关S，接下来操作步骤的合理顺序是_____（用字母表示）。
A．移动滑片P到a端；
B．保持滑片P0位置不动；
C．调节滑片P0使电压表的示数为U额；
D．移动滑片P到b端，记录此时电压表的示数为U；
②小灯泡的额定功率P额＝_____（请用题中符号U额、U、R1表示）。
【答案】 0.48 不同 避免偶然性，寻找普遍规律 ACBD
【详解】
(1)①[1]电流表测L1的电流，则电流表与L1串联在支路中；如图所示：

②[2]由图可知，电流表选用的是小量程，分度值为0.02A，示数为0.48A。
③[3]实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡多次实验。
(2)①[4]额定电压为U额的小灯泡的额定功率，应使小灯泡正常发光，所以应先移动R1的滑片到最左端，此时电压表测量的是灯泡两端的电压，然后移动滑动变阻器R0的滑片，使电压表的示数为U额；然后将R1的滑片到最右端，读出电压表的示数U，根据串联电路的电压规律可知，R1两端的电压为
U1＝U﹣U额
则通过滑动变阻器R1的电流即灯泡的额定电流为
I额=
所以实验的合理顺序是ACBD。
②[5]小灯泡的额定功率
P额＝U额I额＝U额=
23．（2020·黑龙江哈尔滨市·中考真题）小聪帮爷爷检修小电器。发现一个规格为“2.5V 0.3A”的小灯泡L1坏了，他在家中找到一个标有2.5V的小灯泡L2，想知道能否用L2替换L1，于是在现有条件下，用如图所示的电路进行研究。

（1）请将小聪设计的图甲所示电路连接好______。（要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮）
（2）小聪用此电路进行实验，收集了五组数据，在图乙坐标系上已描出了三个坐标点，请你将第2组和第3组数据描在坐标系上，并画出图象______。则L2两端电压为2.5V时的电流为_____A，此时的电阻为______。（结果均保留一位小数）

1
2
3
4
5
电压
0.7
1.0
1.4
2.0
3.0
电流
0.16
0.20
0.24
0.28
0.31


（3）小聪能否用L2替换L1，并说明理由______。
（4）通过实验研究可知，小灯泡L2电阻的变化规律是______。
【答案】 0.295 8.5 能，两端电压为2.5V时的电流为0.295A，与灯的规格相符 灯泡的电阻随电压的增大而变大
【详解】
(1)[1]根据滑动变阻器的滑片向左移动时，灯泡变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中，如下左所示：

(2)[2][3][4]根据第2组和第3组数据在坐标系上确定对应的点，用平滑的曲线连接，如上右所示：据此可知，两端电压为时的电流为，由欧姆定律，此时的电阻为

(3)[5]小灯泡规格为“”，而两端电压为时的电流为，与灯的规格相符，故小聪能用替换。
(4)[6]根据表中第1组数据，由欧姆定律，灯的电阻为

同理，第2、2、3、5次的电阻分别为、、和，故小灯泡的电阻随电压的增大而变大。
24．（2020·河北中考真题）学习了电功率后，小明利用如图1所示的电路图来探究小灯泡功率跟电阻的关系。L1规格为“2.5V 0.25A”、L2额定电压是4.5V、L3额定电压是6V，可调电压电源。图3是小灯泡L2和L3的I﹣U图象。

(1)请根据图1所示电路图用笔画线代替导线将图2所示实物图补充完整（______）。
(2)电路连接完成后，小明只闭合开关S1，发现电流表有示数，但小灯泡不发光，原因是______。
(3)如表是实验中的相关数据。
实验次数
开关状态
电源电压
电流表示数
小灯泡电阻
小灯泡功率
1
只S1闭合
U
0.25A
R1＝10Ω
P1＝0.625W
R2＝2Ω
P2＝0.125W
R3
P3＝0.25W
2
只S1、S2闭合
2.5V
0.50A
R3＝5Ω
P3＝1.25W
3
只S1、S3闭合
0.25A
R1＝10Ω
P1＝0.6125W
4
S1、S2、S3均闭合
1.30A
R2＝4.55Ω
P2＝1.375W

第1次实验中电源电压U＝______V，L3的阻值R3＝______Ω。
(4)分析表中数据可得出，规格不同的小灯泡消耗的实际功率跟电阻的关系是：
①______；
②______。
（拓展）完成实验后，老师告诉小明用一个稳压电源和一个滑动变阻器可以制作成一个可调电压电源。将自制的可调电压电源（稳压电源电压恒为6V）、电流表、小灯泡L3和开关串联，如图4所示。将滑片置于阻值最大处，闭合开关，向左移动滑片，当滑片从A点滑到最左端B点时（A、B两点图中未标出），电流表示数变化了0.1A，则RAB＝______Ω。
【答案】 电源电压太低，灯的实际功率太小 4 4 当电流相同时，电功率与电阻成正比 当电压相同时，电功率与电阻成反比 7
【详解】
(1)[1]根据电路图连接实物图，如下所示


(2)[2]电路连接完成后，小明只闭合开关S1，发现电流表有示数，则电路为通路，但小灯泡不发光，原因是灯的实际功率太小，即电源电压太低。
(3)[3][4]第1次实验中，即只闭合S1时，三个电阻串联，因串联电路各处的电流相等，即为0.25A，P3＝0.25W，根据P＝UI，R3的电压为

由欧姆定律，R1的电压为
U1＝IR1＝0.25A×10Ω＝2.5V
同理，R2的电压为
U2＝0.5V
根据串联电路电压的规律，电源电压
U＝U1+U2+U3＝2.5V+0.5V+1V＝4V
由欧姆定律，L3的阻值

(4)[5]根据表中第1次实验数据可知，当电流相同时，电功率与电阻成正比。
[6]根据表中第2、3、4次实验数据，当电压相同时，电功率与电阻成反比。
[7]滑片移动到最左端时，电路为L3的简单电路，灯的电压为6V，由图3知，电路的电流为0.6A，滑片在A点时，变阻器与灯串联，电路的电流为

由图3知，灯的电压为2.5V，根据串联电路的规律及欧姆定律，变阻器连入电路的电阻

25．（2020·辽宁辽阳市·中考真题）测量额定电流为0.5A小灯泡L1的额定功率。
小霞选用了一只电压表，一个“6V 3W”的小灯泡L2，设计了如图甲所示的实验电路，其中电源电压恒为12V，请完成下面实验步骤：

(1)如图甲所示，图中a、b处虚线框内，分别为电压表或开关S2，则在a框内应是______；
(2)正确选择元件并连接电路后，闭合开关S、S1，断开开关S2，调节滑动变阻器滑片，使电压表示数为______V，此时小灯泡L1正常发光；
(3)再闭合开关S、S2，断开S1，滑动变阻器滑片的位置不变，读出电压表示数如图乙所示，为______V；
(4)则小灯泡L1的额定功率为______W。
【答案】电压表 6 4 2
【详解】
(1)[1]如果a框内是开关S2，闭合开关S1和S2，灯泡L1和变阻器被短路，所以a框内是电压表。
(2)[2]闭合开关S、S1，断开开关S2，两个灯泡和变阻器串联，电压表测量灯泡L1和变阻器的总电压，小灯泡L2正常发光时的电流
I2==0.5A
小灯泡L1的额定电流是0.5A，由串联电路电流的规律可知小灯泡L2正常发光时，小灯泡L1也正常发光，此时小灯泡L2两端的电压是6V，由串联电路电压的规律可知电压表的示数为
12V-6V=6V
调节滑动变阻器滑片，使电压表示数为6V，此时小灯泡L1正常发光。
(3)[3]闭合开关S、S2，断开S1，电压表测量灯泡L1两端的电压，由图乙可知，电压表的量程是0-15V，分度值是0.5V，电压表的示数是4V。
(4)[4]小灯泡L1的额定功率为
P1=U1I1=4V×0.5A=2W
26．（2020·内蒙古赤峰市·中考真题）如图1所示，是小红做“测量额定电压为2.5V小灯泡电功率”的实验电路。

(1)请用笔画线代替导线，将图1中的实验电路连接完整。_______
(2)团合开关后，小红发现电流表和电压表均有示数但都很小，且小灯泡发光很暗，其原因是_______。
(3)根据实验测量的数据，绘制出小灯泡的电流随它两端电压变化关系的图像，如图2所示。分析图像可知：小灯泡的额定功率是_______W。
(4)小红利用图像计算出了小灯泡在不同电压下的电阻，发现小灯泡在不同电压下电阻不同，出现这一现象的原因是________。
【答案】 小灯泡的实际功率小于额定功率 0.625W 小灯泡的电阻随温度的变化而变化
【详解】
(1)[1]电压表小灯泡并联测量小灯泡电压，小灯泡的额定电压为2.5V，电压表选0~3V量程，连接电路，如图所示：

(2)[2]小红发现电流表和电压表均有示数但都很小，说明电路连接完好，小灯泡发光很暗，是因为滑动变阻器在阻值最大处，小灯泡的实际功率小于额定功率。
(3)[3]由图2可知，当电压为额定电压为2.5V时，电流为0.25A，所以小灯泡的额定功率为

(3)[4]小灯泡在不同电压下电阻不同是，因为小灯泡的电阻随温度的变化而变化。
27．（2020·内蒙古通辽市·中考真题）实验老师为测量小灯泡额定功率准备了如下器材：电源（电压恒为6V）、开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（20Ω、1A）、导线若干。

(1)请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动，小灯泡变亮）______；
(2)闭合开关前电流表的指针如图乙所示，其原因是______；
(3)故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为______W；
(4)小陈同学为了验证电流跟电阻的关系，他又拿来了一个滑动变阻器（50Ω、0.5A）和五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），其余器材不变。用定值电阻更换甲图中的小灯泡，得到如图丁所示的电流随定值电阻变化的图象，则实验中他所选用的滑动变阻器是______（选填字母：A.“20Ω、1A” B.“50Ω、0.5A”）。若某次实验中滑动变阻器连入阻值为14Ω，则所用定值电阻的阻值为______Ω；
(5)下课前老师布置了课后作业。要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值。实验器材：电阻Rx、电源（电压恒定但未知）、滑动变阻器（已知最大阻值为R0）、电流表、开关导线若干。小张同学设计如图戊所示的电路，用以下步骤测Rx的阻值；
①闭合开关S，移动滑片P到B端，记下电流表示数I1；
②移动滑片P至A端，记下电流表示数I2（I2未超过电流表的量程）；
③写出Rx的表达式：Rx=______（用字母R0、I1、I2表示）。
【答案】 电流表指针没有调零 0.625 B 10
【详解】
(1)[1]灯泡与滑动变阻器串联，根据串联电阻分压特点，滑片向右移动小灯泡变亮，即小灯泡两端电压变大，则滑动变阻器接入阻值变小，连接的电路图如下所示：
。
(2)[2]闭合开关前电路不通，电流表的指针如图乙所示在零刻度线左侧，说明电流表指针没有调零。
(3)[3]故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，待测小灯泡的额定电压为2.5V，此时电流为0.25A，则小灯泡的额定功率为

(4)[4]用定值电阻更换甲图中的小灯泡，得到如图丁所示的电流随定值电阻变化的图象，定值电阻两端电压保持2.5V不变，当选用25Ω定值电阻时，电路电流为0.1A，则滑动变阻器接入阻值为

则实验中他所选用的滑动变阻器量程不应低于35Ω，故选B。
[5]若某次实验中滑动变阻器连入阻值为14Ω，此时电流为

则所用定值电阻的阻值为

(5)[6]闭合开关S，移动滑片P到B端，滑动变阻器接入最大阻值，记下电流表示数I1，此时

移动滑片P至A端，滑动变阻器接入阻值为零，记下电流表示数I2，此时

联立可得

28．（2020·湖北恩施土家族苗族自治州·中考真题）在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。请完成下列问题：

实验次数
电阻两端电压U1/V
灯两端电压U2/V
电流I/A
小灯泡亮度
1
1.0
0.5
0.10
不亮
2
2.2
1.5
0.22
偏暗
3
2.8
2.5
0.28
正常
4
3.0
2.8
0.30
极亮

(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；
(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）
(3)通过大量的实验研究，我们必须养成一定的科学态度。比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。你对小敏此观点的评价是______。（需说明理由）
【答案】或 变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差
【详解】
(1)[1]用电压表分别测量R与L的电压，如图所示电压表V2已经并联在灯泡L两端，想在只需将电压表V1按照电流正极进、负极出的原则并联在定值电阻R两端，可将电压表V1的负接线柱与定值电阻R的右接线柱或者灯泡L的左接线柱连接即可，如图所示
或
(2)[2]四次实验灯泡L两端的电阻分别为




可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。
[3]四次实验灯泡L的实际功率分别为




随着通过电流变大，灯泡的实际功率变大，亮度也变亮，可知小灯泡的亮度决定于灯的实际功率，故应该选择C。
(3)[4]小敏的观点是错误的，原因是小灯泡在不同电压下的电功率是不同的，所以不能取平均值减小误差。
29．（2020·辽宁朝阳市·中考真题）某同学利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。
(1)用笔画线代替导线，将图甲中的电路补充完整（导线不得交叉）；_______
(2) 连接电路后，闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，产生这一故障的原因可能是_________；
(3)该同学排除故障后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为_______V 。要测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片向_______（填“A”或“B”）端移动，使电压表的示数为2.5V；
(4)移动滑动变阻器的滑片，记下多组电压和电流值，并绘制成图丙所示的U-I图像，根据图像的信息可以计算出小灯泡的额定电功率为______W；

(5)为了用电流表、电阻箱R和滑动变阻器，测量额定电流为的小灯泡的额定电功率，该同学设计了如图丁所示的电路。操作步骤为：
①闭合开关S、S1， 断开S2，移动滑动变阻器的滑片，使电流表的示数为，此时小灯泡正常发光；
②保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，读出此时电阻箱的电阻值为R0，则小灯泡的额定电功率的表达式为= ________。

【答案】 见详解 2.2 A 0.5
【详解】
(1)[1]实验中，电压表应该并联在小灯泡两端，电流表和滑动变阻器，以及小灯泡串联，如图：

(2)[2]闭合开关，无论怎样移动滑片，灯泡不亮，但电流表和电压表都有示数，说明灯泡实际功率很小，电路电流很小；无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，说明滑动变阻器不能改变电路电阻，可能的电路故障是：①滑动变阻器同时接下面两个接线柱；②电源电压太小。
(3)[3]图甲可知，电压表的量程是0-3V，电压表的分度值是0.1V，由图乙可知故此时电压表的示数是2.2V。
[4]灯在额定电压下正常发光，而此时小灯泡两端的电压为2.2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向A端移动，使电压表的示数为2.5V。
(4)[5]根据绘制的小灯泡的图象，当灯的电压为2.5V时，电流为0.2A，小灯泡的额定功率是

(5)[6]保持滑动变阻器滑片的位置不动，闭合开关S、S2，断开S1，调节电阻箱R，使电流表的示数为，此时电阻箱的电阻值等于小灯泡正常发光时的电阻等于R0，则小灯泡的额定电功率的表达式为

30．（2020·湖北咸宁市·中考真题）有一只小灯泡的铭牌上仅能看清“0.5A”的字样，小强为了测量该小灯泡的额定功率，进行了如下实验。


(1)他连接了如图甲所示的电路，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，电流表的示数始终为零，电压表的示数接近3V保持不变，为了排除故障，接下来的操作合理的是____(选填字母)；
A．拧紧开关两端的接线柱B．拧紧小灯泡和它两端的接线柱
(2)他测量小灯泡额定功率的实验原理是____(填公式)，图甲中____(填仪器名称)的量程选择不合理；
(3)排除故障后，正确连接电路｡使小灯泡正常发光，电压表示数如图乙所示为____V，小灯泡的额定功率为____W；
(4)小强对实验进行了拓展，利用如图丙所示的电路，测出了另一只己知额定电流为I1的小灯泡的额定功率，请完成实验步骤：
①闭合开关S1，开关S2连接b，移动滑动变阻器的滑片，使电流表示数为____；
②保持滑动变阻器的滑片位置不变，开关S2连接a，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；
③则小灯泡的额定功率表达式P额=___(用字母表示)｡
【答案】B P=UI 电流表 2.4 1.2 I1 I12R0
【详解】
(1)[1]闭合开关S后，移动滑动变阻器的滑片P，发现小灯泡不亮，电流表无示数，说明电路出现了断路；电压表示数接近于电源电压，说明电压表与电源正负极之间是接通的，所以故障是灯泡断路，因此应拧紧小灯泡和它两端的接线柱，检查是否是由此引起的断路，故选B。
(2)[2]伏安法测小灯泡额定功率的实验原理是P=UI。
[3]小灯泡的额定电流为0.5A，电流表应选小量程，图甲中电流表的选择大量程，故电流表的量程选择不合理。
(3)[4] [5]图乙所示电压表选择小量程，分度值为0.1V，示数为2.4V，即小灯泡额定电压为2.4V，小灯泡的额定功率
P=U额I额=2.4V0.5A=1.2W
小灯泡的额定功率为1.2W。
(4) ①[6]闭合开关S1，开关S2连接b，滑动变阻器与灯泡串联，移动滑动变阻器的滑片，使电流表示数为I1， 此时小灯泡正常发光。
②③[7]保持滑动变阻器的滑片位置不变，开关S2连接a，滑动变阻器与电阻箱串联，调节电阻箱的阻值，使电流表示数为I1，读出电阻箱的示数为R0；当电流表示数为I1时，此时电阻箱连入电路的电阻与①中电流为I1时灯丝电阻相同；灯丝中电流为I1时阻值一定为R0，则小灯泡的额定功率
P额=I12R0
31．（2020·湖北孝感市·中考真题）某同学利用如图甲所示电路来测量小灯泡的额定电功率，电源电压恒定，小灯泡的额定电压为2.5V，实验步骤如下：

(1)请根据图甲所示的电路图，用笔画线代替导线将图乙中的实物连接完整（要求滑片P向左移动的过程中电流表示数变小）；
（______）
(2)正确连接电路后，闭合开关之前，应将滑动变阻器的滑片P置于____（ 选填“A”或“B”）端；
(3)闭合开关S，发现电流表指针偏转，小灯泡微弱发光，而电压表指针无偏转，则故障的原因可能是电压表_____（选填 “断路”或“短路”）；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P，使小灯泡两端电压达到额定电压，此时电流表的示数如图丙所示，则通过小灯泡的电流为____A；
(5)通过以上数据可以计算出小灯泡的额定功率为_________W；
(6)在测量小灯泡额定电功率时，另一位细心的同学在调节滑动变阻器的过程中，记录了多组电压表与电流表的示数，并大致描绘出了小灯泡的I—U图象，如图丁所示。通过图象可以发现不同电压下小灯泡的电阻不同，小灯泡灯丝的电阻随温度的升高而____________。

【答案】 A 断路 0.30 0.75 增大
【详解】
(1)[1]要求滑片向左移动时，电流表示数变小，即电阻变大，故变阻器右下接线柱连入电路中，如图所示
[Failed to download image : http://192.168.0.10:8086/QBM/2020/7/22/2511445824978944/2511561114927104/ANSWER/1647a6a0d87645aa982e43a2dbf6c777.png]
(2)[2]为了保护电路，闭合开关前，滑动变阻器接入电路的阻值应为最大阻值，即滑片P移到A端。
(3)[3]电流表指针偏转，说明电路是通路或局部某元件短路，小灯泡微弱发光，说明小灯泡没有被短路，电压表并联在小灯泡两端，所以电压表也不会被短路，电压表无示数，只能是电压表断路。
(4)[4]如图丙所示，电流表接量程，分度值是0.02A，电流表读数是0.30A。
(5)[5]小灯泡额定电压是2.5V，正常发光时电流是0.30A，则小灯泡额定功率

(6)[6]由图丁，灯泡两端电压增加量相同，电流增加量越来越小，故灯丝电阻随温度的升高而增大。
32．（2020·天津中考真题）在测量小灯泡电功率的实验中：
(1)请按照图所示的电路图，以笔画线代替导线，完成实物图的电路连接（______）；

(2)下图所示是某次实验中电表的示数，电流表的示数为______A，电压表的示数为______V，此时小灯泡的电功率为______W；

【答案】 0.3 2.5 0.75
【详解】
(1)[1]由电路图知，开关、滑动变阻器、小灯泡、电流表串联于电路中，电流表测整个电路的电流，电压表测小灯泡两端的电压，滑动变动器的滑片向右移动时接入电路的阻值增加；由(2)中图知，电流表选择的量程为0～0.6A，电压表选择的量程为0～3V，故将电源正极与开关的左接线柱相连，开关的右接线柱与变阻器右上接线柱相连，变阻器的左下接线柱与小灯泡的右接线柱相连，小灯泡的左接线柱与电流表0.6A接线柱相连，电流表的负接线柱与电源负极相连；电压表负接线柱与小灯泡的左接线柱相连，电压表3V接线柱与小灯泡的右接线柱相连，如下图所示。

(2)[2]由图知，电流表的量程为0～0.6A，分度值为0.1A，示数为0.3A。
[3]由图知，电压表的量程为0～3V，分度值为0.5V，示数为2.5V。
[4]由可得小灯泡的功率

33．（2020·湖北十堰市·中考真题）如图是测量小灯泡额定电功率的实验，电源电压恒为6V，小灯泡额定电压U额=2.5V，正常发光电阻约为10Ω，有两个规格分别为“10Ω 2A”、“50Ω 1A”的滑动变阻器。
(1)本实验应选择规格为_______的滑动变阻器，如图甲已有部分电路连接好，请用笔画线代替导线，将电路连接完整_____________。

(2)连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能是导线____（选填“a”、“b”或“c”）断了。
(3)排除故障后，闭合开关，调节滑片P，当电压表示数为2.5V时，电流表示数如图乙，则小灯泡的额定功率为______W。
(4)若电压表损坏，小明利用一个定值电阻R0和两个开关，设计了如图丙所示的电路，并进行实验：①只闭合开关S和S1，调节滑片P，使电流表示数为；②保持滑片P位置不动，断开开关__，闭合其它开关，读出电流表示数为I；③小灯泡的额定功率表达式为P额=____ （用题中物理量字母表示）。
【答案】“50Ω 1A” c 0.65W S1
【详解】
(1)[1]小灯泡的额定电压为2.5V，正常发光时的电阻为10Ω，此时电路中的电流为

小灯泡正常发光时，滑动变阻器两端的电压为3.5V，电流为0.25A，所以此时滑动变阻器的最大阻值为

所以要选择“50Ω 1A”的滑动变阻器。
[2]小灯泡的额定电压为2.5V，所以要使小灯泡正常发光时，电压表的示数为2.5V，电压表的量程选择“0~3V”量程，连接电路如图所示：
。
(2)[3]由题意知，连接好电路后闭合开关，发现小灯泡发光，电流表有示数，电压表无示数，可能是与小灯泡并联的导线c短路导致的。
(3)[4]由图乙可知，额定电流为0.26A，根据公式P=UI可知小灯泡的额定功率为

(4)[5]只闭合开关S和S1，调节滑片P，使电流表示数为，持滑片P位置不动，只能断开开关S1保证电路是一个通路。
[6] 只闭合开关S和S1，调节滑片P，使电流表示数为,保持滑片P位置不动，断开开关S1，闭合其它开关，读出电流表示数为I，所以，只闭合开关S和S1，此时流经小灯泡的电流为，加在小灯泡两端的电压为U额，所以小灯泡的额定功率为

34．（2019·山东济南市·中考真题）在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。

（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
【答案】开关没有断开 D B 实际电功率
【详解】
(1)[1]为保护电路，在连接电路时，开关应断开，故小军操作上出现的错误是没有断开开关；
(2)[2]灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：

(3)[3]A．若小灯泡短路，电路为通路，电流表有示数，不符合题意；
B．若小灯泡开路，则电压表串联在电路中测电源电压，电压表示数即为电源电压，不符合题意；
C．若变阻器短路，则电流表示数，电压表示数即为电源电压，不符合题意；
D．若变阻器开路，整个电路断路，灯不发光，两表都没有示数，符合题意。
故选D；
(4)[4]灯在额定电压下正常发光，根据图中电压表小量程读数，比较电压表示数与额定电压的大小，根据串联电路电压的规律及分压原理确定滑片移动的方向；灯在额定电压下正常发光，2.5V大于灯的额定电压2.5V，应减小灯的电压，根据串联电路电压的规律，应增大变阻器的电压，由分压原理，应增大变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为额定电压，观察小灯泡的亮度并记下电压表、电流表的示数；
(5)[5]根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线，它们与两坐标轴围成的矩形的面积等于UI，根据P＝UI，故两坐标轴围成的矩形的面积在数值上等于小灯泡此时的实际电功率。
35．（2019·辽宁本溪市·中考真题）测量小灯泡的额定功率

（1）如图1甲所示是测量额定电压为3.8V小灯泡的额定功率的实验电路．检查发现电路中有一根导线连接错误，此时若闭合开关，电流表的指针将_____（填“正常偏转”或“几乎不动”），请你在错误的导线上画“×”，并用笔画线代替导线，将电路连接正确．
（____）
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为3.8V，小灯泡正常发光，此时电流表的示数如图1乙所示，电流值为_____A，则小灯泡的额定功率_____W．
（3）实验后，小明又想测量一个额定电压为6V阻值约为8Ω的小灯泡的额定功率，但发现电流表和电压表的大量程均已损坏，于是找来一个阻值为10Ω的定值电阻，设计了如图1丙所示的实验电路，其中电源电压恒为8V请完成下面的实验步骤：
①在图2所示的三个选项中，选出能对应填入虚线框内合理的元件组合_____．
②正确选择元件并连接电路后，闭合开关S调节滑动变阻器的滑片，使电压表的示数为_____V，小灯泡正常发光，此时电流表的示数为0.5A，则小灯泡的额定功率为_____W．
【答案】几乎不动 0.2 0.76 B 2 4.2
【详解】
(1)[1]原电路中，变阻器与灯并联，电压表（内阻很大）串联在电路中是错误的，故此时若闭合开关，电流表的指针将几乎不动；
[2]灯与变阻器串联，电压表与灯并联，如下所示：

(2)[3]由图像可知电流表分度值为0.02A，电流值为0.2A；
[4]小灯泡的额定功率：
P＝U1I1＝3.8V×0.2A＝0.76W；
(3)①[5]电源电压为8V，灯的额定是6V，由串联电压的规律，电阻分得的电压为2V，故电压表可与电阻并联，由欧姆定律，灯的额定电流约为：

故电流表不能直接测量通过灯的电流，根据并联电流的规律，干路电流大于支路电流之和，灯接在干路上，故B选项正确；
②[6]由①知，变阻器与定值电阻并联后再与灯串联，电压表测定值电阻两端的电压，电流表测通过变阻器的电流，由串联分压可知电压表的示数为2V时，灯两端电压为6V正常发光；
[7]由欧姆定律，通过定值电阻所在支路的电流为0.2A，由并联电路电流的规律，通过灯的电流为：
IL＝0.5A+0.2A＝0.7A，
灯的额定功率为：
PL＝ULIL＝6V×0.7A＝4.2W．
36．（2019·湖北十堰市·中考真题）小红在测量小灯泡的电功率实验中，选用的小灯泡标有“2.5V”字样。

（1）在图甲电路中用笔画线代替导线，请你帮忙将电路连接完整____________；
（2）连接电路时，开关应处于_______状态；
（3）实验过程中电压表示数为2V，为测定小灯泡的额定功率，小红应将变阻器滑片向_______（选填“A”或“B”）端移动，同时注意观察电压表的示数变化，直到小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率为_______W；
（4）小红还设计出了只有电流表没有电压表时测量小灯泡电功率的方法，其电路图（如图丙所示），已知R0＝5Ω，此方案最关键的一步是必须调节变阻器滑片，使电流表A2的示数为_______A时，再读出电流表A1的示数，才能算出小灯泡的额定功率。
【答案】
断开 B 0.75 0.5
【详解】
(1)[1]该实验中，灯泡应与电流表串联，电压表应与灯泡并联，如图所示：

(2)[2]连接电路时，为保护电路，开关应处于断开状态。
(3)[3]灯在额定电压下正常发光，此时电压表的示数为2V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理可知，应减小变阻器连入电路中的电阻大小，故滑片向B端移动。
[4]此时电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率为

(4)[5]已知R0=5Ω， 此方案最关键的一步是必须调节变阻器滑片，使电流表A2的示数为0.5A时，此时由欧姆定律和并联电路电压的规律，灯的电压为

再读出电流表A1的示数，由P=UI才 能算出小灯泡的额定功率。
37．（2019·四川雅安市·中考真题）在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．
（1）请在图甲中用笔画线代替导线，完成电路连接；
（________）

（2）闭合开关，在将滑动变阻器的滑片从一端缓慢移到另一端的过程中，发现电压表示数U与滑片移 动距离x的关系如图乙所示，电压调节非常不方便，这是由于选用了以下提供的__（选填“A”或“B”）滑动变阻器；可供选用的滑动变阻器：
滑动变阻器A（阻值范围0～500Ω，滑片行程10cm）
滑动变阻器B（阻值范围0～50Ω，滑片行程10cm）
（3）换用另一个滑动变阻器并接通电路后，移动滑片，当电压表的示数为3.8V时，电流表的示数如图 丙所示，则小灯泡额定功率为____W；
（4）小明想换用其他规格的小灯泡再做该实验，但他操作有误，在未断开开关的情况下，直接将小灯 泡从灯座上拔出，那么拔出小灯泡后电压表的示数情况是__电流表的示数情况是__（以上两空选填“示数为零”或“有较大示数”）；
（5）实验完成后同学们在老师的提醒下结合图的电路图进行了误差 分析：因实验中实际提供的电压表内阻并非无穷大且在测量时有明显的电流通过，会造成电流表所测电流____（选填“大于”或“等于”或“小于”）灯泡中的实际电流，从而导致实验中灯泡额定功率的测量值____（选填“大于”或“等于”或“小于”）真实值．

【答案】
A 0.9 有较大示数 示数为0 大于 大于
【详解】
[1]变阻器按一上一下接入电路中与灯串联，小灯泡的额定电压为3.8V，故电压表选用大量程与灯并联，如下所示：

[2]由图乙可知，滑片移动时灯泡两端电压的变化开始很不明显，说明滑动变阻器选择阻值较大，选择的是A；
[3]图丙中，电流表的量程为0-0.6A，分度值为0.02A，电流表示数为0.5A，灯的额定功率为：
P=UI=3.8V×0.5A=1.9W；
[4][5]未断开开关的情况下，直接将小灯泡从灯座上拔出，此时电压表串联接入电路中，电压表测量的是电源电压，电压表的示数情况是有较大示数；电流表的示数情况是示数为零；
[6][7]电压表与灯并联，电压表测量的电压是准确的，因实验中实际提供的电压表内阻并非无穷大且在测量时有明显的电流通过，根据并联电路电流的规律，会造成电流表所测电流大于灯泡中的实际电流，根据P=UI，从而导致实验中灯泡额定功率的测量值大于真实值．
38．（2019·青海中考真题）在“测量小灯泡的电功率”的实验中，所用小灯泡的额定电压为2.5V，电源为两节新干电池．

（1）请用笔画线表示导线将图甲所示的电路连接完整．要求滑动变阻器滑片P向左滑动时，接入电路中的电阻变小．
（_________）
（2）在连接完最后一根导线时，小灯泡立即发出明亮的光，检查后发现连线正确，请你找出实验中的两个操作不当之处：
①_____；
②_____．
（3）改正不当操作后，连续4次测量，测得的数据和观察到的现象如下表所示，其中第2次测量时电流表的示数如图乙所示为_____A；小灯泡的额定功率是_____W．
实验次数
电压U/V
电流I/A
电功率P/W
小灯泡发光情况
1
1.5
0.24

很暗
2
2


较暗
3
2.5
0.28

明亮
4
3
0.31

很亮
（4）通过实验发现，小灯泡两端的_____越大电功率越大，灯泡越_____．
【答案】 连接电路时开关没有断开 滑动变阻器的滑片没有调到最大阻值处 0.26 0.7 电压 亮
【详解】
(1)[1]滑动变阻器滑片P向左滑动时，接入电路中的电阻变小，故变阻器滑片以左电阻丝连入电路中，如下所示：

(2)在连接完最后一根导线时，小灯泡立即发出明亮的光，检查后发现连线正确，请你找出实验中的两个操作不当之处：
[2]①连接电路时开关没有断开；
[3]②滑动变阻器的滑片没有调到最大阻值处；
(3)[4]其中第2次测量时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.26A；
[5]灯在额定电压下的功率为额定功率，由表中数据，小灯泡的额定功率是：
P＝UI＝2.5V×0.28A＝0.7W；
(4)[6][7]纵向分析表中数据，小灯泡两端的电压越大电功率越大，灯泡越亮．
39．（2019·黑龙江中考真题）用标有“2.5V”的小灯泡，进行“研究小灯泡的电功率”实验.（允许加在小灯泡两端的最大电压为1.2U额）

（1）进行实验：
①如图甲是未连接好的电路，请你用笔画线代替导线，正确连接图中实物电路.
（________）
②如图乙，当小灯泡两端电压为2.5V时，电流表示数是_____A，灯泡额定功率是______W.
（2）通过实验得到：灯泡实际功率越大，灯越亮. 试从能量转化角度解释“灯泡实际功率越大，灯越亮”的原因_______.
（3）以小灯泡为例，用数据说明选用电流表0.6A而不用3A量程的理由________.
【答案】 0.32A 0.8W 电功率表示电流做功的快慢，电功率越大，单位时间转化的光能就越多，灯就越亮 小灯泡的电阻为，小灯泡两端最大电压为1.2U额=1.2×2.5V=3V，电路中最大电流为，因此选择电流表量程为0.6A．
【详解】
（1）①电压表应与小灯泡并联，滑动变阻器接入电路时应遵循“一上一下”的接线原则，电路连接如图：

②由图乙可知电流表示数为0.32A，灯泡额定功率是 ；
（2）电流做功时，就是把电能转化为其它能的过程，而电功率是表示电流做功快慢的物理量，灯泡功率越大，单位时间转化的光能就越多，灯就越亮；
（3）由②可知，小灯泡的电阻为，在不烧坏小灯泡的前提下，小灯泡两端最大电压为1.2U额=1.2×2.5V=3V,因为小灯泡的电阻随温度升高而增大，所以此时电路中电流小于最大电流,因此选择电流表量程为0~0.6A．
40．（2019·河南中考真题）在“探究小灯泡在不同电压下工作时功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8V，滑动变阻器规格为“20Ω 2A”，小灯泡额定电压U额=2.5V，额定功率小于1.2W，两个阻值分别为10 Ω 、20Ω的定值电阻R0可供选择．
（1）为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示电路，请用笔画线代替导线，完成图乙中实物电路的连接．
（________）

（2）正确连接电路后，进行实验，记录的数据如下表所示，当电压表示数为2.5V时，电流表示数如图丙所示，小灯泡的额定功率为_______W．
实验次数
物理量
1
2
3
4
5
电压/V
1.0
1.5
2.0
2.5
3.0
电流/A
0.24
0.32
0.38

0.44
电功率/W





（3）分析表中数据可得出结论，小灯泡工作时，消耗的电功率随电压的增大而______．根据数据还可以判断出，小葱在实验中选用的R0=_____Ω的定值电阻．
（4）完成实验后，爱动脑筋的小葱又想了一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为0~15V，请将以下实验步骤补充完整．

①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片，直至电压表示数为______；
②滑片不动，再将开关S1拨至“2”，读出电压表示数U0；
③小灯泡的额定功率，P额=_________．（用U额、U0、 R0表示 ）
若实验步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值________（选填“偏大”或“偏小”）
【答案】 1.05 增大 10Ω 5.5V U额U0/R0 偏小
【详解】
（1）连线根据电流的方向，注意正负极、电表的正负接线柱以及量程的选择，如图

（2）电流表选用0~0.6A量程，分度值为0.02A，读出图丙电流表示数为0.42A，则额定功率；
（3）由表中数据可得，实际电压越大，实际功率越大，当总电流为0.44A时，总电阻约为，总电阻小于20Ω，则定值电阻选用的10Ω；
（4）闭合开关S，将开关S1拨至“1”时，为串联电路且电压表测量定值电阻与滑动变阻器总电压，故为使灯泡正常发光，电压达到2.5V，应调节滑动变阻器使电压表示数为5.5V，开关S1拨至“2”时对应示数为定值电阻电压，则电流，故灯泡额定功率，开关S1拨至“2”时若将滑片向右移动，滑动变阻器阻值增大，所分电压变大，定值电阻所分电压减小，故导致计算电流偏小，额定功率偏小．
41．（2019·宁夏中考真题）小明同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯泡标有“2.5V”的字样．

（1）图甲是小明连接的实验电路，同组的小红同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中改正．
（_______）
（2）电路连接正确后，闭合开关，发现小灯泡不亮，而电流表有示数，电压表没有示数．则可能的故障是________________________________________．
（3）排除故障后继续实验，小明进行了4次测量，并将有关数据及现象记录在如下表格中．当电压表示数为1.7V时，电流表示数如图乙所示，请根据电流表的示数把表格补充完整．
实验序号
电压U/V
电流I/A
电阻R/Ω
电功率P/W
灯泡的亮度
1
0.5
0.16
3.1
0.08
不亮
2
1.7
_____
______
_______
较暗
3
2.5
0.28
8.9
0.70
正常
4
3.0
0.30
10.0
0.90
很亮


（4）根据实验目的分析实验数据及现象，可得出的结论是：________________．
（5）实验中小灯泡的电阻变化的原因是________________________________．
（6）此实验中将小灯泡换成5Ω、l0Ω、20Ω的定值电阻还能完成的探究实验是： __________．
【答案】 小灯泡短路 0.24A 7.08Ω 0.408W 灯泡的亮度由实际功率的大小决定，实际功率越大，灯泡越亮 灯丝的电阻随温度的升高而增大 电路中电流与电阻的关系
【详解】
第一空．测量小灯泡的电压时，电压表应与小灯泡并联如图；
第二空．发现小灯泡不亮，而电流表有示数，说明电路是通路，电压表没有示数，说明小灯泡两端没有分压，因此故障为小灯泡短路；
第三空．由图乙可知电流表示数为0.24A；
第四空．电阻值为：
；
第五空．电功率为：
；
第六空．由表格数据可知结论为：灯泡的亮度由实际功率的大小决定，实际功率越大，灯泡越亮；
第七空．实验过程中小灯泡发光发热，灯丝的电阻随温度的升高而增大；
第八空．将小灯泡换成5Ω、l0Ω、20Ω的定值电阻，变量为电阻值，因此还可探究电路中电流与电阻的关系．
42．（2019·重庆中考真题）在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5 V的灯泡、电流表、电压表开关、学生电源、滑动变阻器和若干导线等．

（1）请根据图甲，用笔画线代替导线，将答图乙中的实物电路连接完整（要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉）；（__________）
（2）连接电路时，开关S必须____滑动变阻器的滑片 P应调到最____阻值处；
（3）正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡_________（其它部分均完好）；
（4）故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U=___V，再读出电流表的示数I，由此算出此时灯泡电功率P=______（用字母表示）；
（5）小杨同学继续移动滑片P ，将两电表对应的示数记录到下表中
实验序号
1
2
3
4
5
电压表示数/V
U1
1.0
1.5
2.0
2.5
电流表示数/A
I1
0.14
0.18
0.20
0.24
则灯泡的额定功率为_____W， 他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而________
【答案】见解析 断开 大 短路 0.7V P1＝U1I1 0.6W 增大
【详解】
（1）根据“一上一下”的原则，将滑动变阻器应串联接入电路中，又因为向右移动滑片P时电流变小，即滑动变阻器接入的阻值应变大，由图乙知道，应将其左下接线柱接入电路，如图所示：

（2）为了保护电路，连接电路时，开关S必须断开，并将滑动变阻器的滑片P应调到最大阻值处；
（3）正确连接电路后，闭合开关，电流表有示数，说明电路是通路，而电压表没有示数，说明在电压表两接线柱之间的电路是短路，其它部分均完好，所以出现故障的应是小灯泡短路；
（4）由图丙知道，电压表使用0-3V量程，分度值0.1V，所以示数是：U1 =0.7V，此时电流表的示数I1 ，所以，此时灯泡电功率是：P1 =U1 I1 =0.7V×I1；
（5）灯泡电压等于2.5V时正常发光，由表格知道，此时通过灯泡的电流为0.24A，所以灯泡的额定功率是：P=UI=2.5V×0.24A=0.6W；由表中数据知道，灯泡两端电压越大时，通过它的电流也越大，其实际功率越大，温度越高，但电压变化比电流变化大，所以灯泡电阻增大．
43．（2019·西藏中考真题）如图所示，旺姆在“测量小灯泡的电功率”的实验中（小灯泡的额定电压为2.5V）。

(1)电路连接时，开关闭合前滑动变阻器的滑片P应滑到__（填“A”或“B”）端；
(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整；
（__________）
(3)连接好电路后，闭合开关，移动滑片P发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡_______（选填“短路”或“断路”）；
(4)排除故障后，移动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡正常工作的电流是____A，小灯泡的额定功率是___W；
(5)根据测出的数据，旺姆画出了小灯泡的电流与电压的关系图像，如图丙所示，图线是弯曲的主要原因是温度升高、灯丝电阻_____（填“增大”或“减小”）。
【答案】A 短路 0.56 1.4 增大
【详解】
(1)[1]为保护电路，开关闭合前滑动变阻器的滑片P应滑到最大值端，故应滑到A端。
(2)[2]用伏安法测小灯泡的额定功率，小灯泡、滑动变阻器、电流表应串联接入电路，电压表测小灯泡两端的电压，因小灯泡的额定电压为2.5V，则电压表的量程应选择0～3V，故应将小灯泡的右接线柱与电压表的3V接线柱相连，如下图所示。

(3)[3]连接好电路后，闭合开关，移动滑片P，电流表有示数，说明电路是通路，小灯泡不亮，电压表无示数，说明小灯泡被短路了，则故障原因可能是小灯泡短路。
(4)[4]如乙图所示，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A。
[5]小灯泡的额定功率为

(5)[6]图线是弯曲的主要原因是，小灯泡的灯丝的电阻要受温度的影响，随温度的升高而增大。
44．（2019·青海西宁市·中考真题）小韩用如图1甲所示的电路测量小灯泡的电功率，电源电压恒为3V，小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．

(1)用笔画线表示导线，选好电流表量程，将图甲电路连接完整
（__________）
(2)闭合开关前，为了保护电路，滑动变阻器的滑片P应置于_____（选填“C”或“D”）端．
(3)闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是小灯泡_____（选填“短路”或“断路”）．
(4)排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图1乙所示，此时小灯泡两端的电压为_____V，若要测量小灯泡的额定功率，此时应将滑动变阻器的滑片P向_____（选填“C”或“D”）端移动，根据该同学实验得到的如图2所示的I﹣U图象，小灯泡的额定功率为_____W．
(5)小韩还想用标有“600res/（kW•h）”的电能表测出一个电灶的电功率．测量时关闭其他用电器，只让电灶单独工作，发现6min电能表的转盘转过120r，则这段时间电灶消耗的电能是_____J，电灶的功率为_____W．
【答案】 C 断路 2.2 D 0.5 7.2×105 2000
【详解】
(1)[1]小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω，由欧姆定律，灯正常发光时的电流约为：
I===0.25A；
故电流表选用小量程与灯串联，如下所示：

(2)[2]闭合开关前，为了保护电路，滑动变阻器的滑片P应置于阻值最大处的C端．
(3)[3]若灯泡短路，则电压表示数为0，电路为通路，灯泡发光，电流表有示数，不符合题意；若灯泡断路，灯泡不发光，则电流表示数为0，电压表串联在电路中测电源电压，有示数，符合题意；故闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是小灯泡断路；
(4)[4]图中电压选用小量程，分度值为0.1V，示数为2.2V；
[5]灯在额定电压下正常发光，2.2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向D移动，直到电压表示数为额定电压；
[6]根据该同学实验得到的如图2所示的I﹣U图象知，灯在额定电压下的电流为0.2A，小灯泡的额定功率为：
P=UI=2.5V×0.2A=0.5W；
(5)[7]转盘转动120转，电灶消耗的电能：
W=120×kW•h=0.2kW•h=0.2×3.6×106J=7.2×105J；
[8]电灶的功率：
P===2kW=2000W．
45．（2019·辽宁抚顺市·中考真题）在探究“电流与电阻的关系”实验中，小硕选用如下器材：电压恒为5V的电源阻值为5Ω、100Ω、200Ω的定值电阻，规格为“30Ω 1A”的滑动变阻器，电流表电压表，开关和若干导线

（1）如图甲所示为小硕连接的实验电路，闭合开关前发现电路中有一根导线连接错误，请在连接错误的导线上画“×”，并用笔画线代替导线将电路连接正确．
（_________）
（2）改正错误后，用开关试触，发现电压表指针迅速摆到表盘最右端，电流表指针几乎未动．小硕分析可能是定值电阻发生了_____故障．
（3）排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，其示数为_____V．断开开关，保持滑动变阻器滑片位置不动，将5Ω电阻换成10Ω电阻，闭合开关，应将滑片向_____（填“左”或“右”）移动，使电压表示数与第一次实验示数相同此时电流表示数应为_____．
（4）在探究过程中，小硕发现，为了保持定值电阻两端电压不变，只要滑动变阻器连入电路阻值与电路中定值电阻阻值之比为_____即可．
（5）多次实验后，根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成_____．
（6）小硕利用如图丙所示电路测量额定电流为0.2A小灯泡的额定功率，已知定值电阻R0的阻值为10Ω，电源电压未知且大于小灯泡的额定电压．
①开关S1接b，S2接d，电流表示数为0.6A，则电源电压为_____V．
②开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为_____A，此时小灯泡正常发光．
③开关S1接b，S2接c，使滑动变阻器的滑片_____（填“移到上端”、“保持不动”或“移到下端”），电流表示数为0.3A．
④小灯泡额定功率P额＝_____W．
【答案】 断路 2 右 0.2A 3：2 反比 6 0.2 保持不动 0.8
【详解】
(1)[1]原电路中，电流表与电阻并联，电压表串联在电路中是错误的，电流表应与电阻串联，电压表与电阻并联，如下所示：

(2)[2]用开关试触，电压表指针迅速摆到表盘最右端，电流表指针几乎未动，可能是定值电阻发生了断路；
(3)[3]排除故障后，调节滑动变阻器的滑片，电压表示数如图乙所示，电压表选用小量程，分度值为0.1V，其示数为2V；
[4]根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数不变；
[5]由欧姆定律，电流表示数应为：
I＝＝0.2A；
(4)[6]实验中保持定值电阻两端电压不变，由串联电路电压的规律，变阻器的电压为：
U滑=5V﹣2V＝3V，
由分压原理，滑动变阻器连入电路阻值与电路中定值电阻阻值之比为
U滑:U定=3V:2V=3:2；
(5)[7]根据数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比；
(6)①[8]开关S1接b，S2接d，电流表示数为0.6A，为定值电阻的简单电路，由欧姆定律，则电源电压为：
U＝I1R0＝0.6A×10Ω＝6V；
②[9]开关S1接a，S2接c，调节滑动变阻器的滑片，使电流表示数为0.2A，此时小灯泡正常发光．
③[10]开关S1接b，S2接c，使滑动变阻器的滑片保持不动，电流表示数为0.3A．
④[11]在③中，变阻器与定值电阻串联，由欧姆定律，定值电阻的电压；
U0＝I′R0＝0.3A×10Ω＝3V，
变阻器的电压为

6V﹣3V＝3V，
由分压原理，变阻器连入的电阻为：R滑＝10Ω；
在②中，由欧姆定律，变阻器的电压：
U滑＝IR滑＝0.2A×10Ω＝2V，
根据串联电路电压的规律，灯的额定电压为：
U额＝6V﹣2V＝4V，
小灯泡额定功率：
P额＝U额I额＝4V×0.2A＝0.8W．
46．（2019·四川眉山市·中考真题）测量小灯泡额定功率的实验中，器材如下：待测小灯泡(额定电压为2.5V)、电源(电压恒为6V)、电流表(0～0.6A、0～3A )、电压表(0～3V 0～15V)、滑动变阻器、开关各一只，导线若干。

(1)如图甲所示是某同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确。请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法。
（________________）
(2)电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是___________。
A．检查灯泡是否断路 　　B．检查灯泡是否短路
C．检查开关接触是否良好 D．移动滑动变阻器的滑片
(3)当小灯泡正常发光时，电流表示数如图乙所示，示数为_____A．小灯泡的额定功率为____W，小灯泡正常发光的电阻为_____Ω。
(4)完成上述实验后，另有同学设计了如图丙所示的电路，测出了额定电流为I额的小灯泡的额定功率。电源电压不变，滑动变阻器R1的最大阻值为R，实验方案如下：
①按电路图连接电路。
②只闭合开关S1，移动R1的滑片，使电流表的示数为I额，灯泡正常发光。
③只闭合开关S2，保持R1的滑片位置不动，移动R2的滑片，使电流表的示数为I额。
④保持R2的滑片位置不动，将R1的滑片移到最左端，电流表的示数为I1，再将R1的滑片移到最右端，电流表的示数为I2。
⑤小灯泡额定功率的表达式为P额＝___________(用I额、I1、I2、R表示)
【答案】 D 0.3 0.75 8.33
【详解】
第一空．由图甲知道，电流表与变阻器串联后与灯并联，而电压表串联在电路中是错误的，应是电流表与变阻器串联，电压表与灯并联，修改如下：

第二空．由于电路连接正确，闭合开关，电流表、电压表均有示数，说明电路是通路，但发现小灯泡不亮，说明电路中的电流可能过小，所以，接下来应进行的操作是移动滑动变阻器的滑片，观察灯的发光情况；
第三空．当小灯泡正常发光时，由图乙知道，电流表选用小量程，分度值为0.02A，示数为0.3A；
第四空．由P=UI知道，小灯泡的额定功率是：
P=UI=2.5V×0.3A=0.75W；
第五空．由欧姆定律知道，小灯泡正常发光的电阻是：
≈8.33Ω；
第六空．由串联电路特点和欧姆定律知道：，
解得： ，
小灯泡额定功率的表达式是： 。
47．（2019·江苏徐州市·中考真题）小明要测量额定电压为2.5 V的小灯泡的功率．

（1）如图所示，电路图中没有标明电流表、电压表，请在相应圆圈内填入字母“A”“V”完成电路图．
（_____）
实验序号
①
②
③
电压U/V
2.0
2.5
2.8
电流I/A
0.22
0.24
0.26

（2）连接电路时，闭合开关前，滑动变阻器的滑片应移到_____端．
（3）小明测量的数据如上表所示，三次测量比较，小灯泡亮度变化情况是（_____）
A．变亮 B．变暗 C．不变
（4）小灯泡的额定功率为_____W．
【答案】 b A 0.6
【详解】
第一空．电流表与电阻串联，电压表与电阻并联，如图所示：

第二空．为保护电路，闭合开关前，滑动变阻器的滑片应移到最大阻值处，即b端；
第三空．小灯泡亮度由实际功率决定，三次实验小灯泡的功率分别为：
P1=U1I1=2.0V0.22A=0.44W;
P2=U2I2=2.5V0.24A=0.6W;
P3=U3I3=2.8V0.26A=0.728W;
因此，小灯泡亮度逐渐变亮，即A符合题意；
第四空．U额=2.5V,因此小灯泡的额定功率为0.6W。
48．（2019·湖南怀化市·怀化铁路第一中学中考真题）小红利用图甲所示的电路图测量额定电压为2.5V的小灯泡的电功率。

（1）按照图甲所示的电路图,请用笔画线代替导线，在图乙中将实物图连接完整。（要求：导线不能交叉）
（_______）
（2）连接实物电路时，开关应处于______________状态。
（3）闭合开关前.滑动变阻器的滑片应调到最_______________端（选填“左”或“右”）。
（4）电路连接完成后，闭合开关发现:小灯泡不亮,电流表无示数,电压表示数接近电源电压.出现这种故障的原因可能是_____________________。
（5）排除故障后,小红调节滑动变阻器的滑片P.多次进行了小灯泡的电功率的测量，电压表的示数为2.5V时.电流表示数如图丙所示，通过小灯泡的电流是________________A．小灯泡的额定功率为_______________W.
（6）小红在实验中进行多次测量.其测量目的是______________（选填下面的字母）.
A．求出灯泡在不同电压下功率的平均值,这样可以减小误差。
B．找出灯泡的亮度与灯泡实际功率之间的关系。
【答案】 断开 右 小灯泡断路 0.2 0.5 B
【详解】
第一空．由甲图可知，电流表负极出来接的是滑动变阻器的滑片，所以从电流表负极接线柱连接到滑动变阻器的左上端或右上端接线柱即可；再由甲图可知，电压表与灯泡并联，图中已经将灯泡的右端与电压表的“3”接线柱连接，只要将灯泡的左端与电压表的“-”接线柱连接即可。如图：

第二空．为保护电路，连接实物电路时，开关应处于断开状态。
第三空．为保护电路，开关闭合前应将滑动变阻器滑片置于阻值最大处。由乙图可知，滑动变阻器接左下端接线柱，用的是左段电阻丝，阻值要最大，应将滑片置于最右端。
第四空．闭合开关，小灯泡不亮，电流表无示数，说明电路出现断路故障；电压表示数接近电源电压，说明与电压表并联的元件发生断路，导致电压表相当于直接接到电源两端测电源电压，所以示数才接近电源电压。所以出现故障的原因是小灯泡断路。
第五空．由丙图可知，电流表使用“0~0.6A”量程，分度值为0.02A，则其示数为0.2A，即通过灯泡的电流为0.2A。
第六空．电压表示数为2.5V时，小灯泡正常发光，其额定功率为：
P=UI=2.5V×0.2A=0.5W。
第七空．本实验重，调节滑动变阻器的滑片，改变小灯泡两端的电压，多次测量不同电压下小灯泡的电功率，通过观察和计算，找出小灯泡的亮度与实际功率之间的关系。故B正确；若将不同电压下的功率取平均值，是没有意义的。故A错误。
49．（2019·江苏宿迁市·中考真题）图甲为测定额定电压为“2.5V”小灯泡电功率的实验电路，电源电压恒为3V不变．

（1）请用笔划线代替导线，将图甲中的实物图连接完整．
（_______）
（2）闭合开关前，滑片应移到滑动变阻器的最______端（选填“左”或“右”）．
（3）正确连接好电路，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数；移动滑片，发现除了电流表示数改变外，其余均无变化．经检查，电压表完好，则故障可能是小灯泡______（选填“短路”或“断路”）．
（4）排除故障后，移动滑片，实验小组记下多组对应的电压表和电流表的示数，并绘制成图乙所示的I-U图象，由图象可计算出小灯泡的额定功率为______W．
（5）实验过程中，当电压表示数为1V时，滑动变阻器连入电路的阻值为______Ω．
【答案】 左 短路 0.75 10
【详解】
第一空．灯的额定电压为2.5V，故电压表选用小量程与灯并联，变阻器按一上一下接入电路中，如下所示：
；
第二空．闭合开关前，滑片应移到滑动变阻器的阻值最大处，即最左端；
第三空．正确连接好电路，闭合开关，发现电流表有示数，则电路为通路，灯泡不亮，电压表无示数，因电压表完好，故障可能是小灯泡短路；
第四空．根据绘制成的图乙所示的I-U图象，灯在额定电压下的电流为0.3A，则小灯泡的额定功率为：
P=UI=2.5V×0.3A=0.75W；
第五空．实验过程中，当电压表示数为1V时，电流为0.2A，根据串联电路分压的规律及欧姆定律，滑动变阻器连入电路的阻值为：
．
50．（2019·海南中考真题）在测量小灯泡电功率的实验中，已知灯泡额定电压U额=2.5V，电源电压保持不变。

（1）用笔画线代替导线把甲图电路连接完整。
（_______）
（2）调节滑动变阻器，使电压表示数为2.5V，此时电流表示数（如图乙）为___A，则小灯泡的额定功率是________W。
（3）如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率。其中，定值电阻的阻值为R0。先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关________、闭合其它开关，读出电流表示数为I，灯泡额定功率的表达式为P额=___________（用R0、U额、I的代数式表示）。
【答案】 0.28 0.7 S1 U额(I-)
【详解】
（1）将变阻器的最大阻值连入电路中，连接变阻器的左下方接线柱，如下图所示：

（2）调节滑动变阻器，使电压表示数为2.5V，电流表选用小量程，分度值为0.02A，此时电流表示数（如图乙）为0.28A，则小灯泡的额定功率：P=UI=2.5V×0.28A=0.7W；
（3）先断开开关S2、闭合开关S、S1，调节滑动变阻器，使电流表的示数为；再保持变阻器滑片的位置不变，只断开开关S1、闭合其它开关，读出电流表示数为I，此时电流表测灯泡与定值电阻并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律得到通过灯泡的额定电流为：I-；灯泡额定功率的表达式为：P额=U额（I-）。
