初中物理人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用图片课件ppt

这是一份初中物理人教版九年级全册第十七章 欧姆定律第4节 欧姆定律在串、并联电路中的应用图片课件ppt，文件包含174欧姆定律在串并联电路中的应用课件pptx、174欧姆定律在串并联电路中的应用教案doc、174欧姆定律在串并联电路中的应用练习doc、174欧姆定律在串并联电路中的应用学案doc等4份课件配套教学资源，其中PPT共22页， 欢迎下载使用。

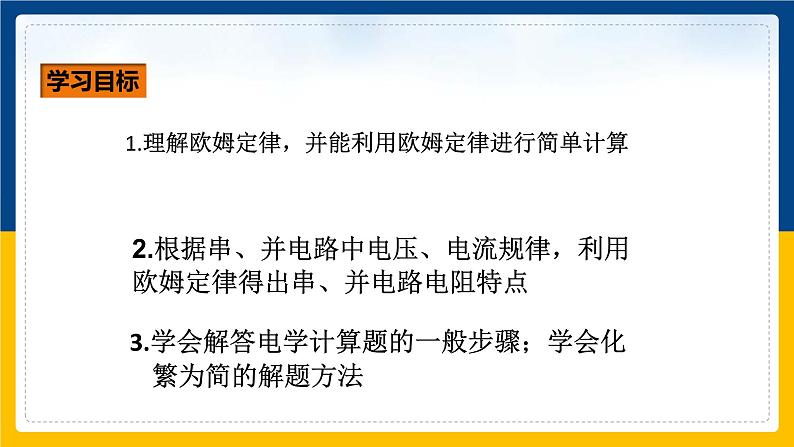

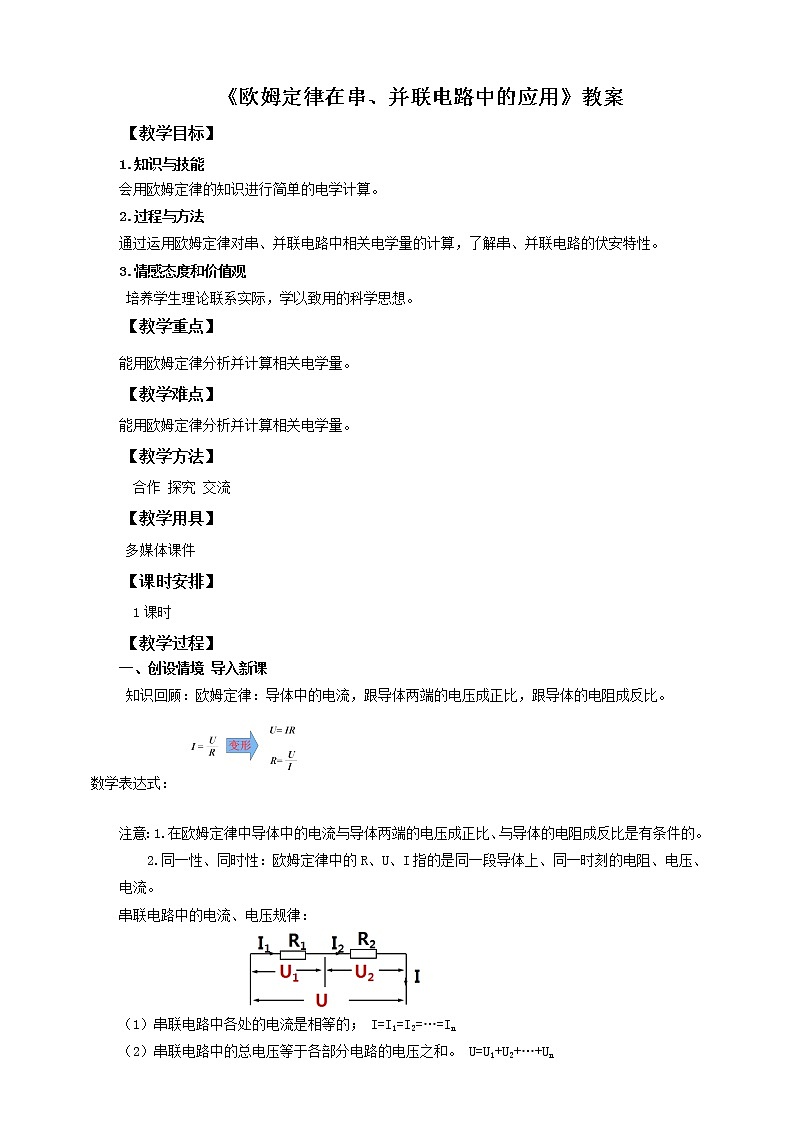

1.理解欧姆定律，并能利用欧姆定律进行简单计算
2.根据串、并电路中电压、电流规律，利用欧姆定律得出串、并电路电阻特点
3.学会解答电学计算题的一般步骤；学会化繁为简的解题方法

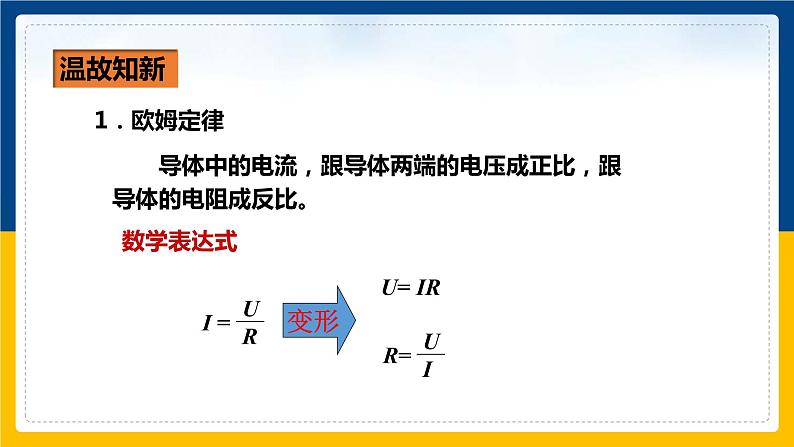

　　导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

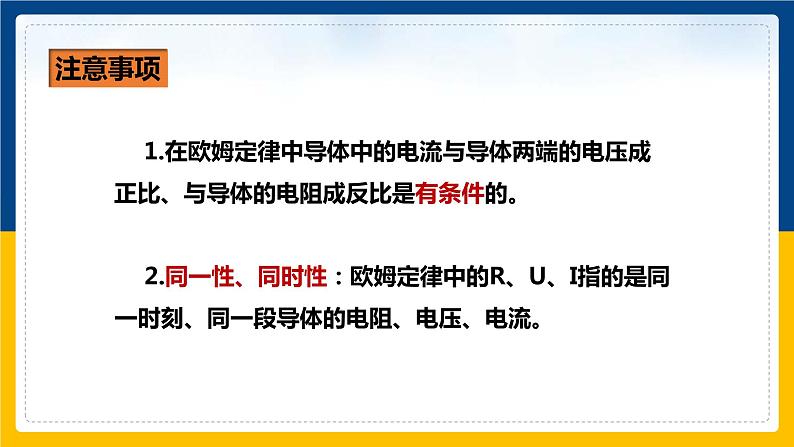

1.在欧姆定律中导体中的电流与导体两端的电压成正比、与导体的电阻成反比是有条件的。
2.同一性、同时性：欧姆定律中的R、U、I指的是同一时刻、同一段导体的电阻、电压、电流。
　（1）串联电路中各处的电流是相等的； I=I1=I2=…=In　（2）串联电路中的总电压等于各部分电路的电压之和。 U=U1+U2+…+Un

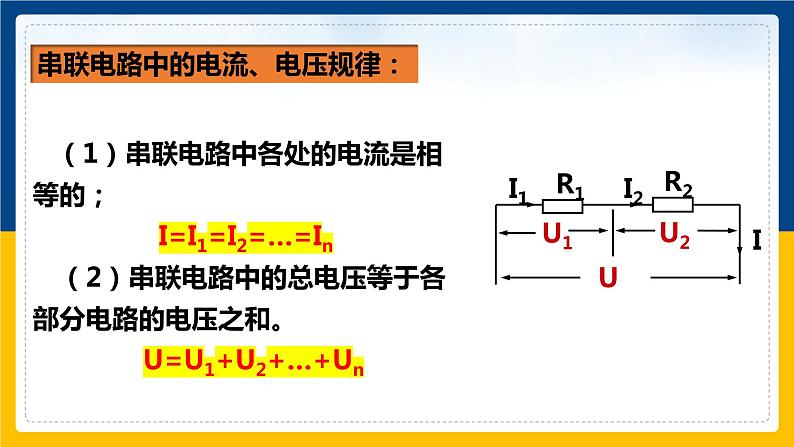

串联电路中的电流、电压规律：
（1）并联电路中干路电流等于各支路电流之和； I=I1+I2+…+In （2）并联电路中各支路两端电压都相等。 U=U1=U2=…=Un

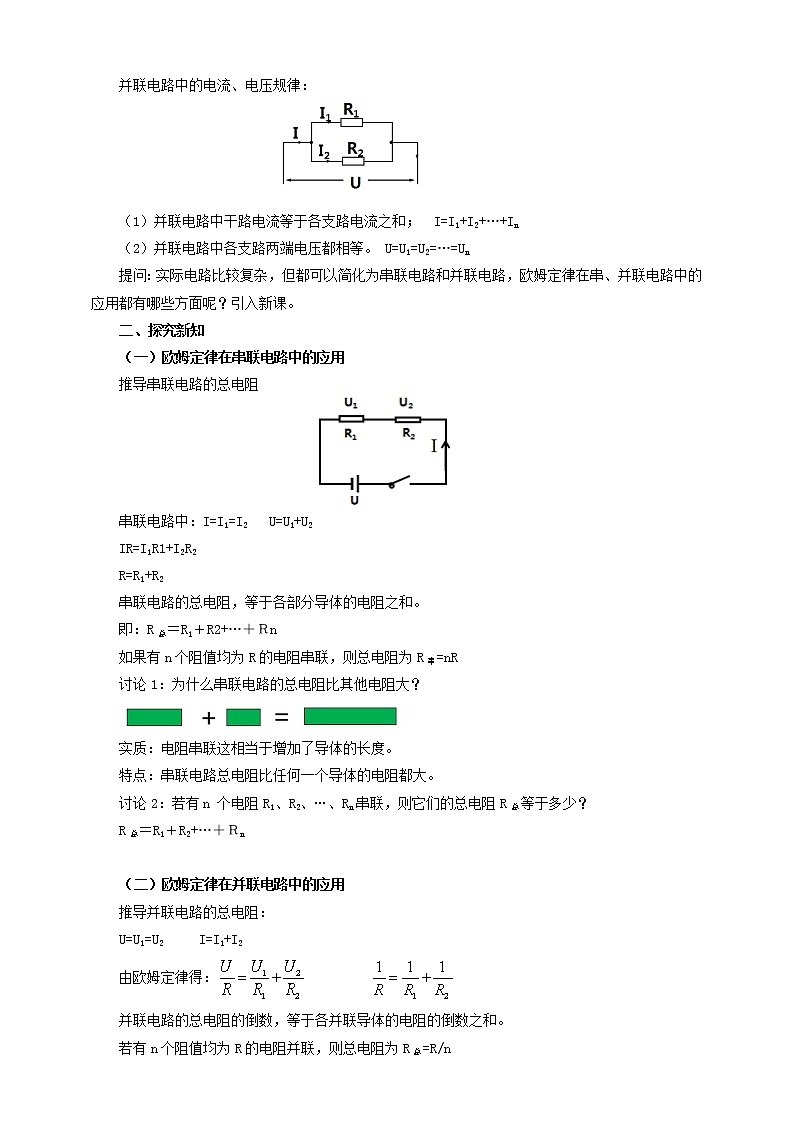

并联电路中的电流、电压规律：
所以IR=I1R1＋I2 R2
又∵ I=I1=I2 所以 R=R1＋R2
问题：如图，把电阻R1 和R2串联接在电压为U的电源 上，电路的总电阻是多少？
由欧姆定律
得U=IR U1=I1R1 U2=I2R2
由 R1与R2串联有：U=U1+U2
结论：串联电路总电阻等于各串联电阻之和。R=R1＋R2
为什么串联电路的总电阻比其他电阻大？
特点：串联电路总电阻比任何一个导体的电阻都大。
实质：电阻串联这相当于增加了导体的长度。
若有n 个电阻R1、R2、…、Rn串联，则它们的总电阻R 总等于多少？
R总＝R1＋R2+…＋Ｒn
例:两灯泡L1、L2的电阻分别是3Ω和7Ω，把它们串联接入电源电压为2.1V的电路中，则通过L1的电流为多少？
R=R1＋R2=3Ω＋7Ω=10Ω
答：通过L1的电流为 0.21A
问题：如图把电阻R1 和R2并联接在电压为U的电源上，电路的总电阻是多少？
结论：并联电路总电阻的倒数等于各并联电阻的倒数 之和。
并联电路的总电阻为什么小于任一并联导体的电阻?
电阻并联实质相当于增加了导体的横截面积，导体的材料、长度相同时，横截面积越大，电阻越小。
　　例： 如图，已知I=4.5 A，I2=0.9 A，电源电压为36 V，那么灯L1的电阻R1多大？
解析: 　　∵ 灯L1和灯L2并联 　　∴ I = I1 + I2 　　　 I1 = I - I2 = 4.5 A -0.9 A = 3.6 A　　 而 U1 = U2 =U= 36 V
欧姆定律： 根据串联电流特点：I1＝I2得：
串联电路中，电压的分配与电阻成正比。
根据欧姆定律： U1＝I1R1 U2=I2R2 根据并联电流特点U1＝U2得： I1R1 =I2R2
并联电路中电流的分配与电阻成反比。
　变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
R2 ↑→ R ↑→I↓= I1 ↓ = I2
　　求解电路计算题的步骤
　　（1）根据题意分析各电路状态下电阻之间的连接方式，画出等效电路图。
　　（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　　（3）每一步求解过程必须包括三步：　　写公式——代入数值和单位——得出结果。

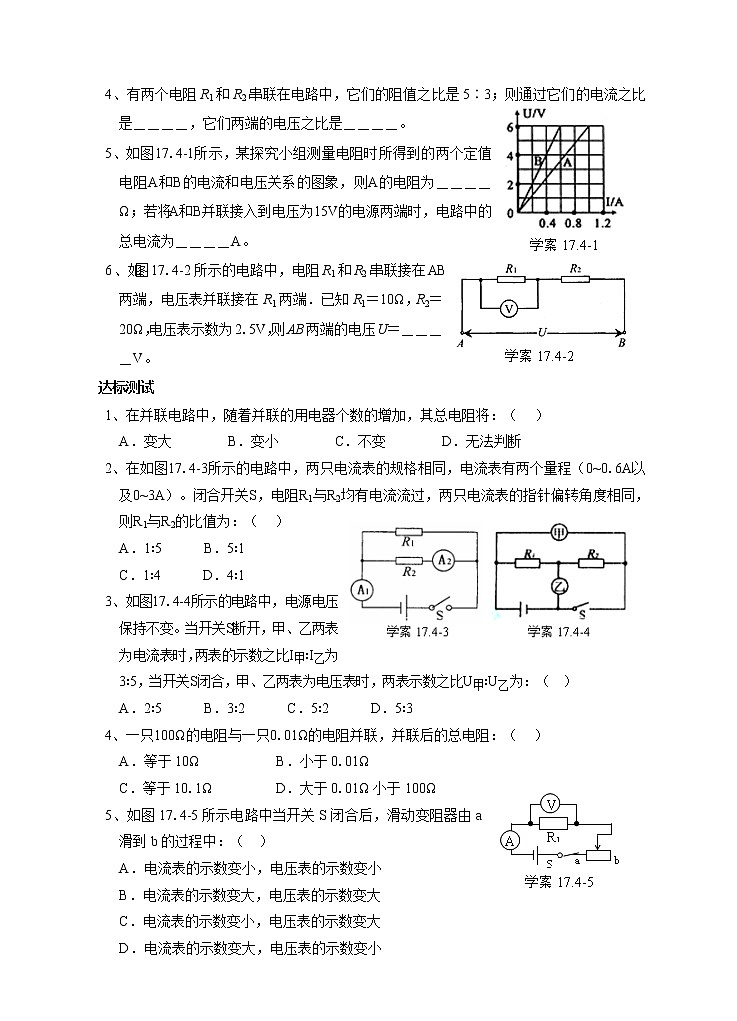

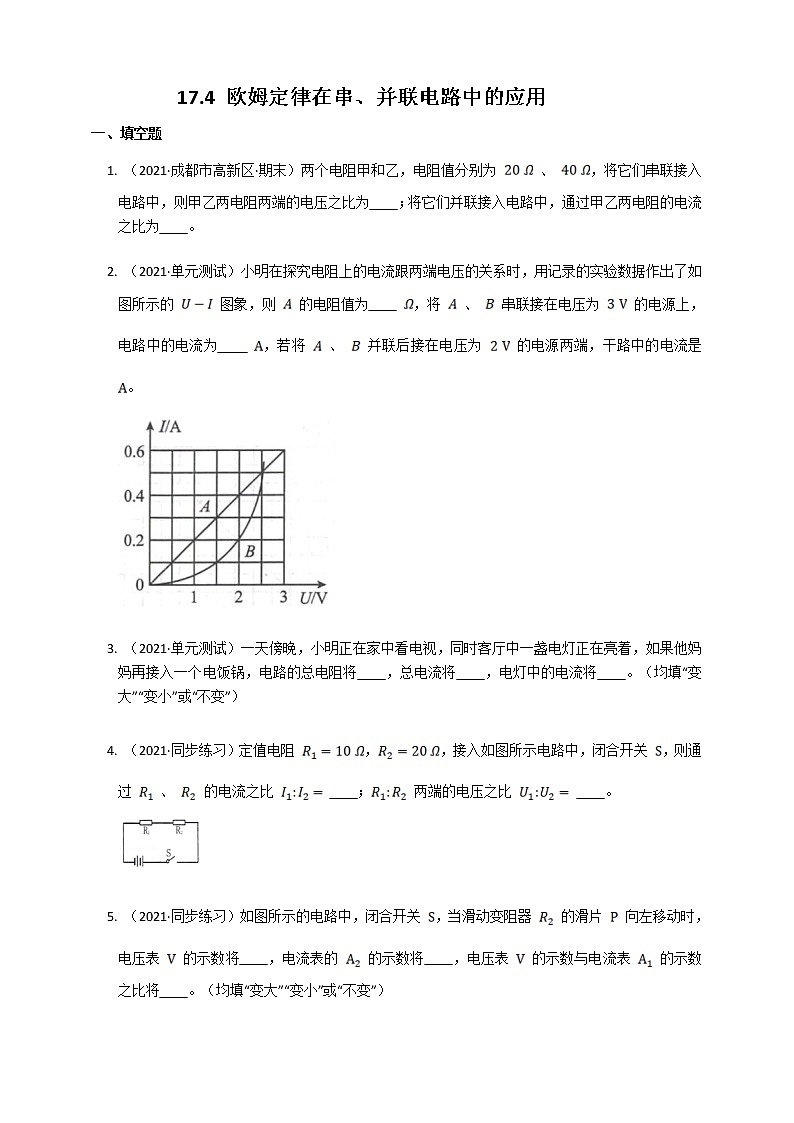

1. 串联电路的总电阻等于 。电阻串联其实质是增加了导体 。
2．将R1=10Ω，R2=40Ω的两个定值电阻并联使用，其等效电阻为 。将电阻并联使用，其实质是改变了导体的 （选填“温度”“长度”或“横截面积”）。

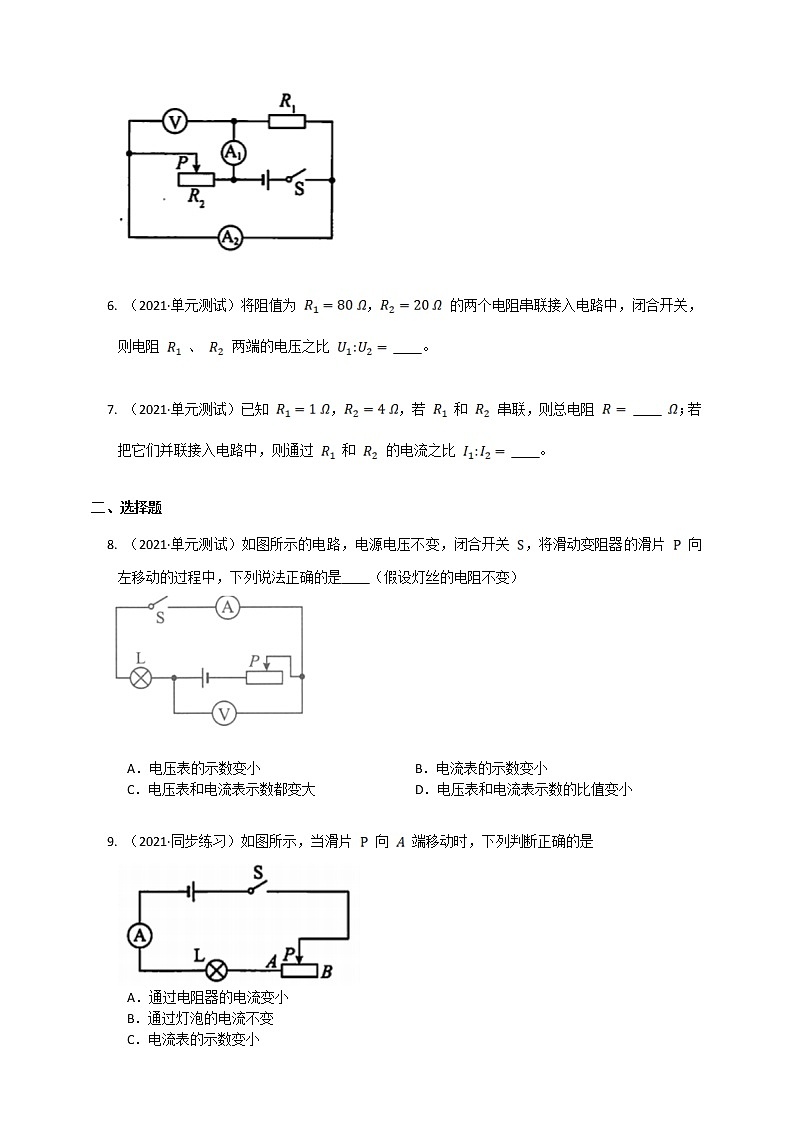

3. 如图中电源电压3V恒定不变，电阻R1=10Ω，R2=5Ω，总电阻为 ，则闭合开关S后，电压表示数为 。
4. 如图所示，如果R1＜R2，则图中电阻的四种不同接法，其总电阻最小的是（　　）
动手动脑学物理1、2、3
