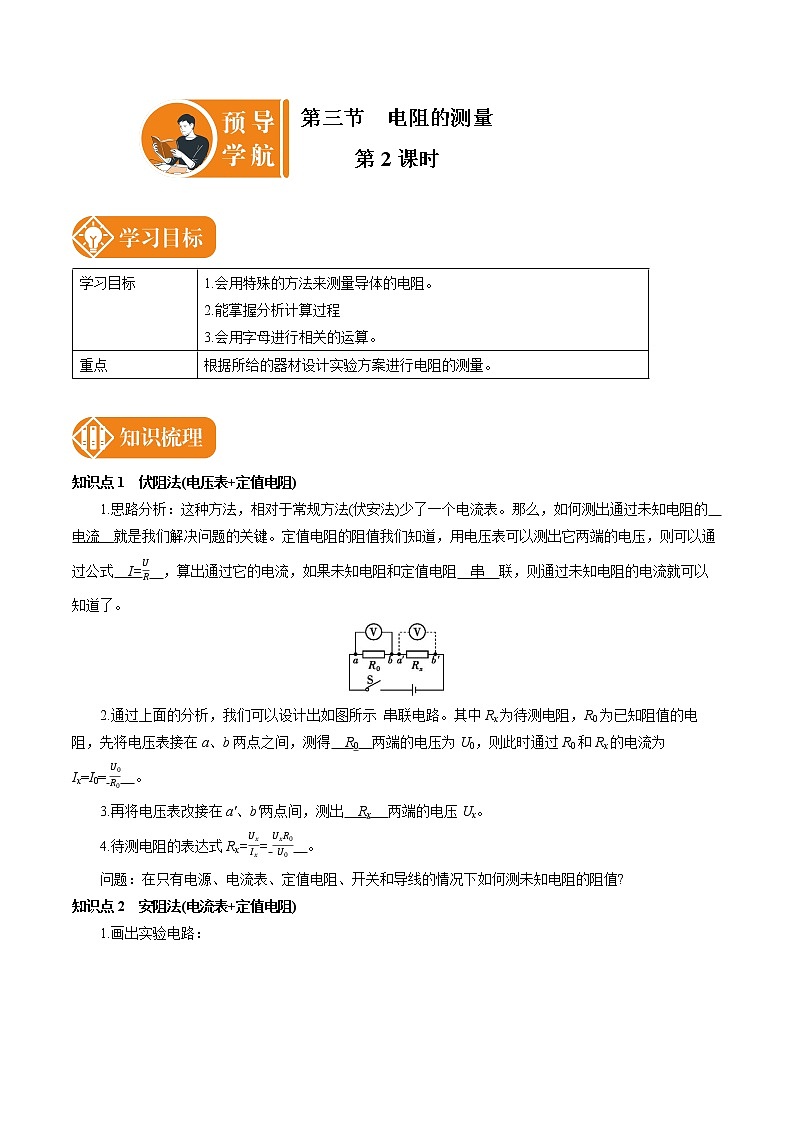

知识点1 伏阻法(电压表+定值电阻)
1.思路分析：这种方法，相对于常规方法(伏安法)少了一个电流表。那么，如何测出通过未知电阻的 电流 就是我们解决问题的关键。定值电阻的阻值我们知道，用电压表可以测出它两端的电压，则可以通过公式 I=UR ，算出通过它的电流，如果未知电阻和定值电阻 串 联，则通过未知电阻的电流就可以知道了。
2.通过上面的分析，我们可以设计出如图所示 串联电路。其中Rx为待测电阻，R0为已知阻值的电阻，先将电压表接在a、b两点之间，测得 R0 两端的电压为U0，则此时通过R0和Rx的电流为Ix=I0= U0R0 。
3.再将电压表改接在a'、b'两点间，测出 Rx 两端的电压Ux。
4.待测电阻的表达式Rx=UxIx= UxR0U0 。
问题：在只有电源、电流表、定值电阻、开关和导线的情况下如何测未知电阻的阻值?
知识点2 安阻法(电流表+定值电阻)

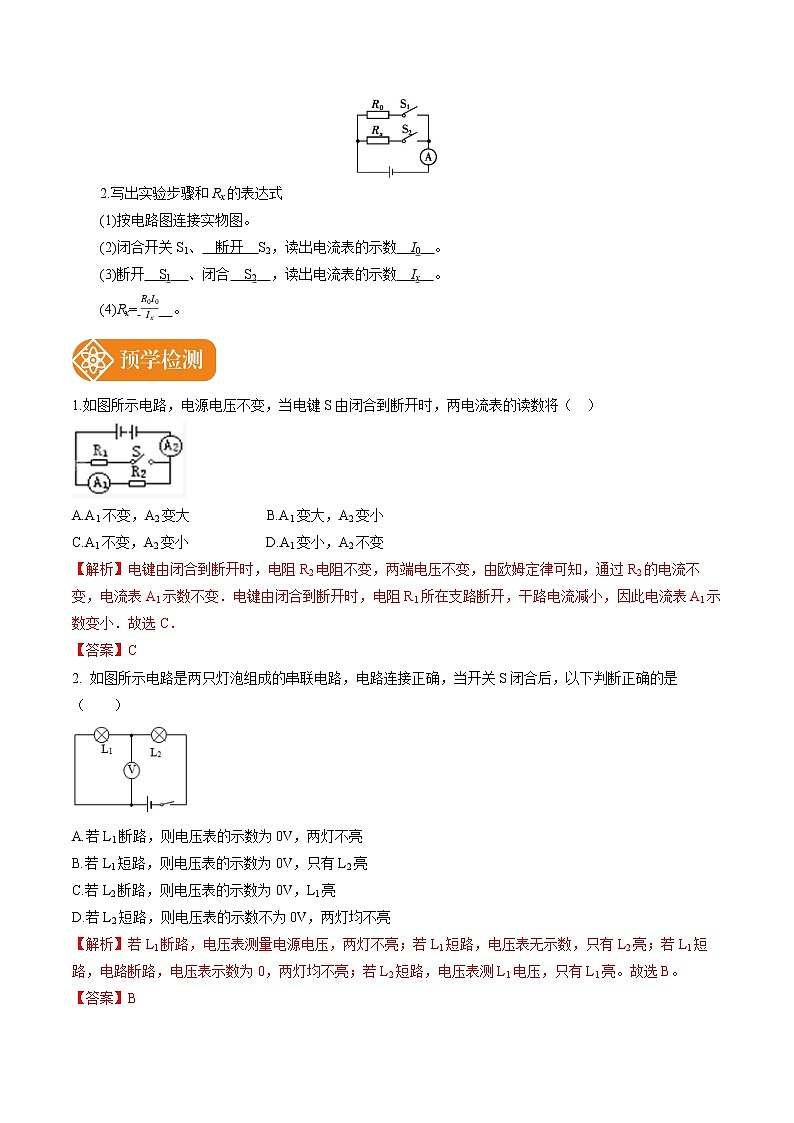

1.画出实验电路：
2.写出实验步骤和Rx的表达式
(1)按电路图连接实物图。
(2)闭合开关S1、 断开 S2，读出电流表的示数 I0 。
(3)断开 S1 、闭合 S2 ，读出电流表的示数 Ix 。
(4)Rx= R0I0Ix 。
1.如图所示电路，电源电压不变，当电键S由闭合到断开时，两电流表的读数将（ ）
A.A1不变，A2变大 B.A1变大，A2变小
C.A1不变，A2变小 D.A1变小，A2不变
【解析】电键由闭合到断开时，电阻R2电阻不变，两端电压不变，由欧姆定律可知，通过R2的电流不变，电流表A1示数不变．电键由闭合到断开时，电阻R1所在支路断开，干路电流减小，因此电流表A1示数变小．故选C．
【答案】C
2. 如图所示电路是两只灯泡组成的串联电路，电路连接正确，当开关S闭合后，以下判断正确的是（ ）
A.若L1断路，则电压表的示数为0V，两灯不亮
B.若L1短路，则电压表的示数为0V，只有L2亮
C.若L2断路，则电压表的示数为0V，L1亮
D.若L2短路，则电压表的示数不为0V，两灯均不亮
【解析】若L1断路，电压表测量电源电压，两灯不亮；若L1短路，电压表无示数，只有L2亮；若L1短路，电路断路，电压表示数为0，两灯均不亮；若L2短路，电压表测L1电压，只有L1亮。故选B。
【答案】B
3.物理实验课上，同学们设计了测量Rx阻值的电路图。设计方案如图所示，电源电压未知且保持不变，R0为标有“20 Ω 1 A”字样的滑动变阻器，R1为阻值已知的定值电阻。在不改变电路连接的情况下，不能测出Rx电阻的是
A． B． C．，D．
【解析】 由电路图A可知，闭合开关S2，只有电阻R1接入电路，电压表测电源电压U，闭合开关S2，两电阻串联，电压表测R1两端电压U1，由欧姆定律可以求出电路电流，由串联电路特点可以求出电阻RX两端电压UX=U-U1，由欧姆定律可以求出电阻RX的阻值，故A不符合题意；
由电路图B可知，滑动变阻器与待测电阻串联，先把滑片移到最右端，只有RX入电路，由电流表测出电路电流I，∵I=U/R，∴电源电压U=IRX①，把滑动变阻器滑片移到最左端，滑动变阻器阻值全部接入电路，此时两电阻串联，测出电路电流I′，∵I=U/R，∴电源电压U=I′（R0+RX） ②，由①②可以求出RX，故B不符合题意；
C、把滑片移到最左端，闭合S2，读出电流表示数I，由U=IR0求出电源电压，把滑片移到最右端，断开S2，只有RX接入电路，读出电流表示数I′，由RX=U/I'=IR0/I'可以求出电阻RX，故C不符合题意；
由电路图D可知，闭合开关S1、S2或闭合开关S1、S3时，有一次电流表正负接线柱接反，不能测出电路电流，由该电路不能测出电阻RX的阻值，故D符合题意；
【答案】D
4.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不可以测出未知电阻Rx阻值的电路是( )
A. B.
C. D.
【解析】A图中当开关断开时，V测得是Rx两端的电压，开关闭合后R0被短路，V测得电源的电压，可推出开关断开时R0两端的电压，根据欧姆定律求出电路中的电流，已知URx和电流求出Rx的阻值；B中开关断开时根据电流和已知R0可求好粗电源电压，开关闭合后根据并联电路电流和电压关系可推出流过Rx的电流，根据欧姆定律进一步求出电阻；C中无论开关闭合或断开电压表测得都是电源的电压，无法求出Rx的值；D中开关闭合时可求出电源电压，开关断开时根据欧姆定律可求出Rx两端的电压，进而求出Rx的阻值，故选C。
【答案】C
学习目标
1.会用特殊的方法来测量导体的电阻。
2.能掌握分析计算过程
3.会用字母进行相关的运算。
重点
根据所给的器材设计实验方案进行电阻的测量。
