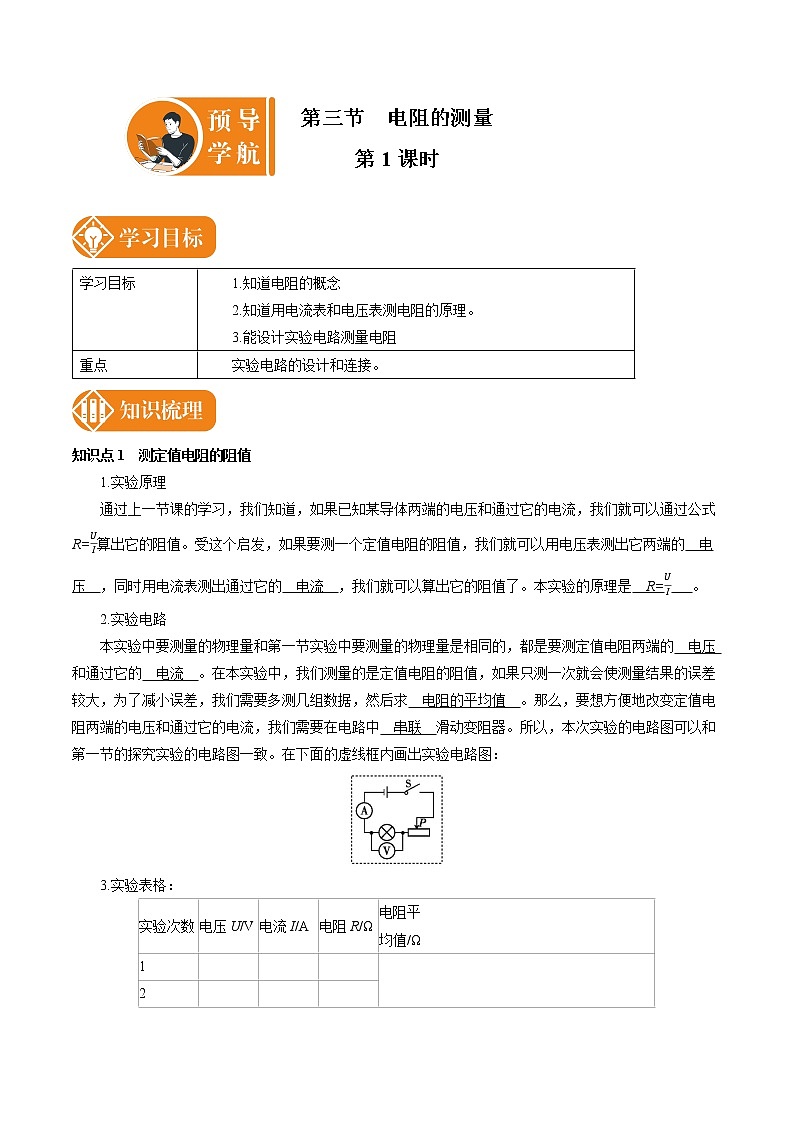

物理九年级全册第3节 电阻的测量导学案及答案
展开
这是一份物理九年级全册第3节 电阻的测量导学案及答案，共4页。
知识点1 测定值电阻的阻值
1.实验原理
通过上一节课的学习，我们知道，如果已知某导体两端的电压和通过它的电流，我们就可以通过公式R=UI算出它的阻值。受这个启发，如果要测一个定值电阻的阻值，我们就可以用电压表测出它两端的 电压 ，同时用电流表测出通过它的 电流 ，我们就可以算出它的阻值了。本实验的原理是 R=UI 。
2.实验电路
本实验中要测量的物理量和第一节实验中要测量的物理量是相同的，都是要测定值电阻两端的 电压 和通过它的 电流 。在本实验中，我们测量的是定值电阻的阻值，如果只测一次就会使测量结果的误差较大，为了减小误差，我们需要多测几组数据，然后求 电阻的平均值 。那么，要想方便地改变定值电阻两端的电压和通过它的电流，我们需要在电路中 串联 滑动变阻器。所以，本次实验的电路图可以和第一节的探究实验的电路图一致。在下面的虚线框内画出实验电路图：
3.实验表格：

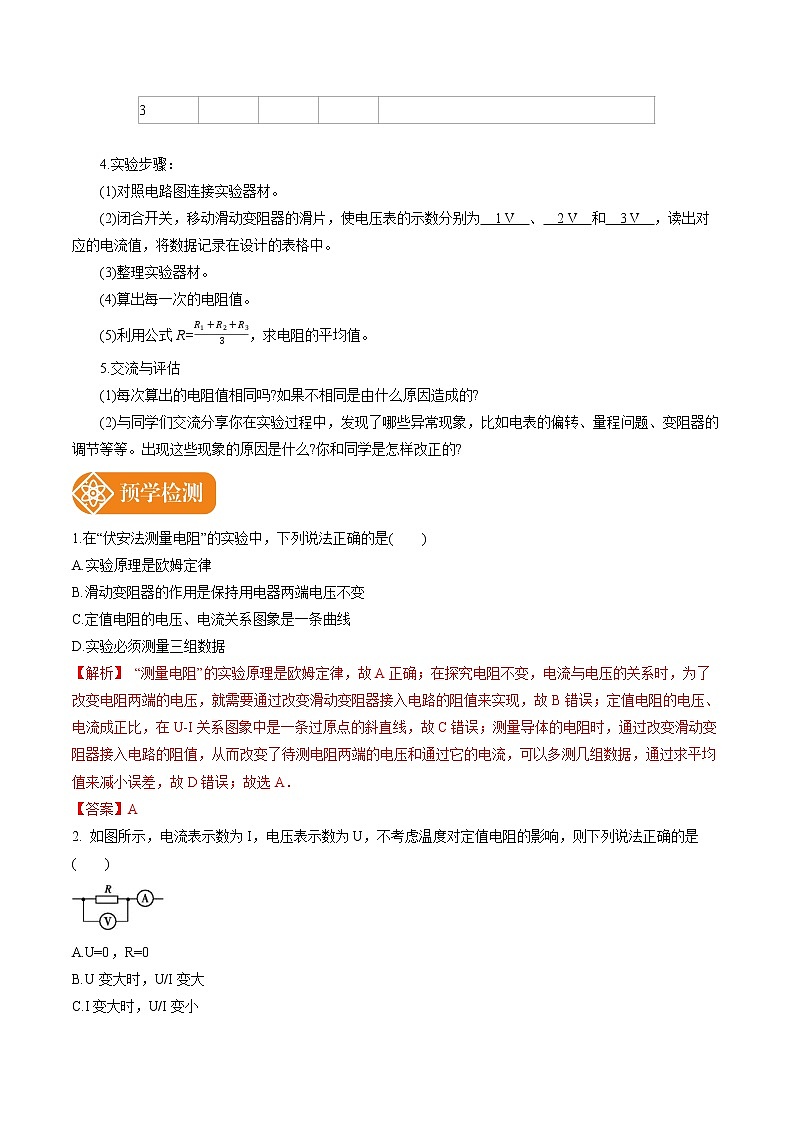

4.实验步骤：
(1)对照电路图连接实验器材。
(2)闭合开关，移动滑动变阻器的滑片，使电压表的示数分别为 1 V 、 2 V 和 3 V ，读出对应的电流值，将数据记录在设计的表格中。
(3)整理实验器材。
(4)算出每一次的电阻值。
(5)利用公式R=R1+R2+R33，求电阻的平均值。
5.交流与评估
(1)每次算出的电阻值相同吗?如果不相同是由什么原因造成的?
(2)与同学们交流分享你在实验过程中，发现了哪些异常现象，比如电表的偏转、量程问题、变阻器的调节等等。出现这些现象的原因是什么?你和同学是怎样改正的?
1.在“伏安法测量电阻”的实验中，下列说法正确的是( )
A.实验原理是欧姆定律
B.滑动变阻器的作用是保持用电器两端电压不变
C.定值电阻的电压、电流关系图象是一条曲线
D.实验必须测量三组数据
【解析】 “测量电阻”的实验原理是欧姆定律，故A正确；在探究电阻不变，电流与电压的关系时，为了改变电阻两端的电压，就需要通过改变滑动变阻器接入电路的阻值来实现，故B错误；定值电阻的电压、电流成正比，在U-I关系图象中是一条过原点的斜直线，故C错误；测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故D错误；故选A．
【答案】A
2. 如图所示，电流表示数为I，电压表示数为U，不考虑温度对定值电阻的影响，则下列说法正确的是( )
A.U=0，R=0
B.U变大时，U/I变大
C.I变大时，U/I变小
D.U变大时，U/I不变
【解析】导体两端的电压为U，通过的电流为I，由欧姆定律可得：R=U/I，导体的电阻为R=U/I；导体的电阻是导体本身的一种性质，电阻不随着电流和电压改变而改变，当导体两端的电压为0V时，导体的电阻不变，故A错误；当导体两端的电压变大时，导体的电阻不变，故B错误D正确；当通过导体的电流变大时，导体的电阻不变，故C错误，故选D．
【答案】D
3.在用伏安法测电阻的实验中，下列注意事项错误的是 ( )
A. 电流表必须串联在被测电阻和滑动变阻器之间
B. 连接电路时，开关要断开
C. 在无法估计被测电流、电压大小时，电流表、电压表应选用较大量程
D. 闭合开关前，滑片应移到变阻器接入电路阻值最大处
【解析】电流表在使用时，必须串联在电路中，要测通过电阻的电流只要串联在电阻的电路中即可，没有必要非要串联在被测电阻和滑动变阻器之间，A错误，符合题意；为保护电路，防止连接最后一根导线时电路中的电流过大，烧坏电路原件，连接电路时开关应断开，B正确；在无法估计被测电压、电流的大小时，电流表、电压表应选用较大的量程，可以保护电表，C正确；为防止电路中电流过大烧坏用电器，闭合开关前，保护电路的滑动变阻器应处于最大阻值处，D正确；故选A。
【答案】A
4.图中电源电压不变，R2为定值电阻。开关S闭合后，下列说法正确的是( )
A．滑片P向右移动，表A示数变小，表V示数变小
B．滑片P向右移动，表A示数变大，表V示数变大
C．滑片P向左移动，表A示数变小，表V示数变大
D．滑片P向左移动，表A示数变大，表V示数变小
【解析】电压表测的是定值电阻R2两端的电压，当滑片P向右移动时，接入电路的电阻变大，分压更多，故表V示数变小，R2不变，根据欧姆定律可知电路中电流变小，表A示数变小；A正确B错误；当滑片P向左移动时，接入电路的电阻变小，分压更少，故表V示数变大，R2不变，根据欧姆定律可知电路中电流变大，表A示数变大，CD错误，故选A．
【答案】A
5.有一只额定电压为2.5 V的小灯泡，某同学在1 V电压下测出它的电阻，接着又将该灯泡两端电压调到2.5 V测出其电阻，该同学发现后一次电阻比第一次大许多，这是因为( )
A. 实验方法不对 B. 实验误差
C. 导体的电阻跟温度有关 D. 实验错误
【解析】由于灯丝的电阻随着温度变化而变化，当灯的电压不同时，灯丝发光时的温度也不同，其电阻也不同，故选C．
【答案】C
学习目标
1.知道电阻的概念
2.知道用电流表和电压表测电阻的原理。
3.能设计实验电路测量电阻
重点
实验电路的设计和连接。
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平
均值/Ω
1
2
3
知识点1 测定值电阻的阻值
1.实验原理
通过上一节课的学习，我们知道，如果已知某导体两端的电压和通过它的电流，我们就可以通过公式R=UI算出它的阻值。受这个启发，如果要测一个定值电阻的阻值，我们就可以用电压表测出它两端的 电压 ，同时用电流表测出通过它的 电流 ，我们就可以算出它的阻值了。本实验的原理是 R=UI 。
2.实验电路
本实验中要测量的物理量和第一节实验中要测量的物理量是相同的，都是要测定值电阻两端的 电压 和通过它的 电流 。在本实验中，我们测量的是定值电阻的阻值，如果只测一次就会使测量结果的误差较大，为了减小误差，我们需要多测几组数据，然后求 电阻的平均值 。那么，要想方便地改变定值电阻两端的电压和通过它的电流，我们需要在电路中 串联 滑动变阻器。所以，本次实验的电路图可以和第一节的探究实验的电路图一致。在下面的虚线框内画出实验电路图：
3.实验表格：
4.实验步骤：
(1)对照电路图连接实验器材。
(2)闭合开关，移动滑动变阻器的滑片，使电压表的示数分别为 1 V 、 2 V 和 3 V ，读出对应的电流值，将数据记录在设计的表格中。
(3)整理实验器材。
(4)算出每一次的电阻值。
(5)利用公式R=R1+R2+R33，求电阻的平均值。
5.交流与评估
(1)每次算出的电阻值相同吗?如果不相同是由什么原因造成的?
(2)与同学们交流分享你在实验过程中，发现了哪些异常现象，比如电表的偏转、量程问题、变阻器的调节等等。出现这些现象的原因是什么?你和同学是怎样改正的?
1.在“伏安法测量电阻”的实验中，下列说法正确的是( )
A.实验原理是欧姆定律
B.滑动变阻器的作用是保持用电器两端电压不变
C.定值电阻的电压、电流关系图象是一条曲线
D.实验必须测量三组数据
【解析】 “测量电阻”的实验原理是欧姆定律，故A正确；在探究电阻不变，电流与电压的关系时，为了改变电阻两端的电压，就需要通过改变滑动变阻器接入电路的阻值来实现，故B错误；定值电阻的电压、电流成正比，在U-I关系图象中是一条过原点的斜直线，故C错误；测量导体的电阻时，通过改变滑动变阻器接入电路的阻值，从而改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，通过求平均值来减小误差，故D错误；故选A．
【答案】A
2. 如图所示，电流表示数为I，电压表示数为U，不考虑温度对定值电阻的影响，则下列说法正确的是( )
A.U=0，R=0
B.U变大时，U/I变大
C.I变大时，U/I变小
D.U变大时，U/I不变
【解析】导体两端的电压为U，通过的电流为I，由欧姆定律可得：R=U/I，导体的电阻为R=U/I；导体的电阻是导体本身的一种性质，电阻不随着电流和电压改变而改变，当导体两端的电压为0V时，导体的电阻不变，故A错误；当导体两端的电压变大时，导体的电阻不变，故B错误D正确；当通过导体的电流变大时，导体的电阻不变，故C错误，故选D．
【答案】D
3.在用伏安法测电阻的实验中，下列注意事项错误的是 ( )
A. 电流表必须串联在被测电阻和滑动变阻器之间
B. 连接电路时，开关要断开
C. 在无法估计被测电流、电压大小时，电流表、电压表应选用较大量程
D. 闭合开关前，滑片应移到变阻器接入电路阻值最大处
【解析】电流表在使用时，必须串联在电路中，要测通过电阻的电流只要串联在电阻的电路中即可，没有必要非要串联在被测电阻和滑动变阻器之间，A错误，符合题意；为保护电路，防止连接最后一根导线时电路中的电流过大，烧坏电路原件，连接电路时开关应断开，B正确；在无法估计被测电压、电流的大小时，电流表、电压表应选用较大的量程，可以保护电表，C正确；为防止电路中电流过大烧坏用电器，闭合开关前，保护电路的滑动变阻器应处于最大阻值处，D正确；故选A。
【答案】A
4.图中电源电压不变，R2为定值电阻。开关S闭合后，下列说法正确的是( )
A．滑片P向右移动，表A示数变小，表V示数变小
B．滑片P向右移动，表A示数变大，表V示数变大
C．滑片P向左移动，表A示数变小，表V示数变大
D．滑片P向左移动，表A示数变大，表V示数变小
【解析】电压表测的是定值电阻R2两端的电压，当滑片P向右移动时，接入电路的电阻变大，分压更多，故表V示数变小，R2不变，根据欧姆定律可知电路中电流变小，表A示数变小；A正确B错误；当滑片P向左移动时，接入电路的电阻变小，分压更少，故表V示数变大，R2不变，根据欧姆定律可知电路中电流变大，表A示数变大，CD错误，故选A．
【答案】A
5.有一只额定电压为2.5 V的小灯泡，某同学在1 V电压下测出它的电阻，接着又将该灯泡两端电压调到2.5 V测出其电阻，该同学发现后一次电阻比第一次大许多，这是因为( )
A. 实验方法不对 B. 实验误差
C. 导体的电阻跟温度有关 D. 实验错误
【解析】由于灯丝的电阻随着温度变化而变化，当灯的电压不同时，灯丝发光时的温度也不同，其电阻也不同，故选C．
【答案】C
学习目标
1.知道电阻的概念
2.知道用电流表和电压表测电阻的原理。
3.能设计实验电路测量电阻
重点
实验电路的设计和连接。
实验次数
电压U/V
电流I/A
电阻R/Ω
电阻平
均值/Ω
1
2
3
