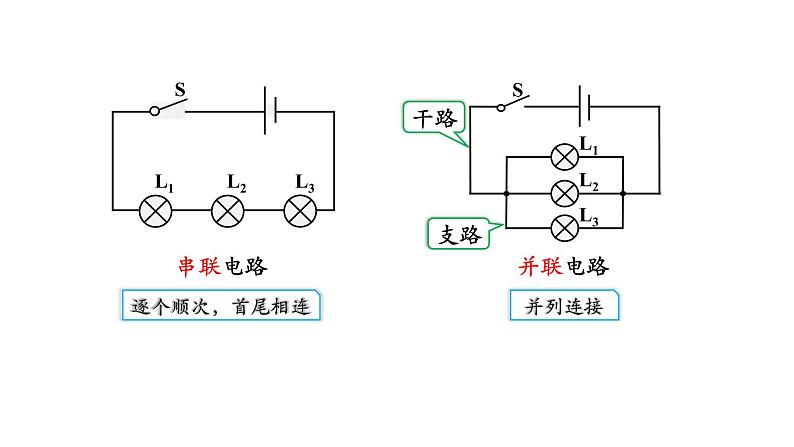

这是一份人教版九年级全册第3节 串联和并联教学演示课件ppt，共34页。PPT课件主要包含了串联电路，并联电路，逐个顺次首尾相连，并列连接，一条回路，一条干路多条支路，一处断开电路断开，生活中的电路，设计需要，一个开关控制多盏灯等内容，欢迎下载使用。

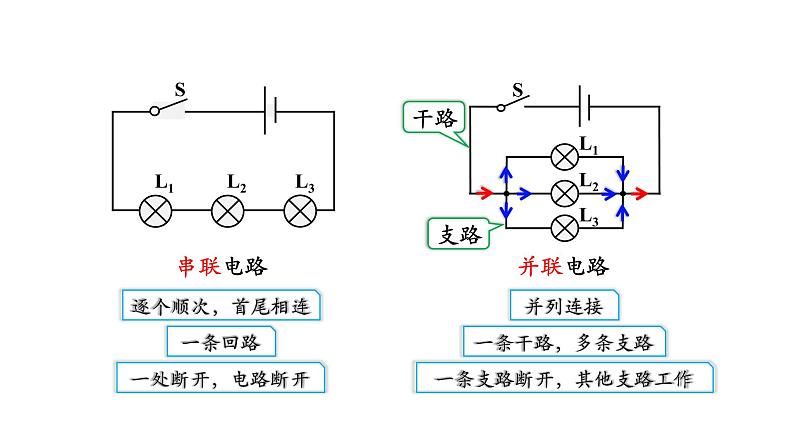

一条支路断开，其他支路工作

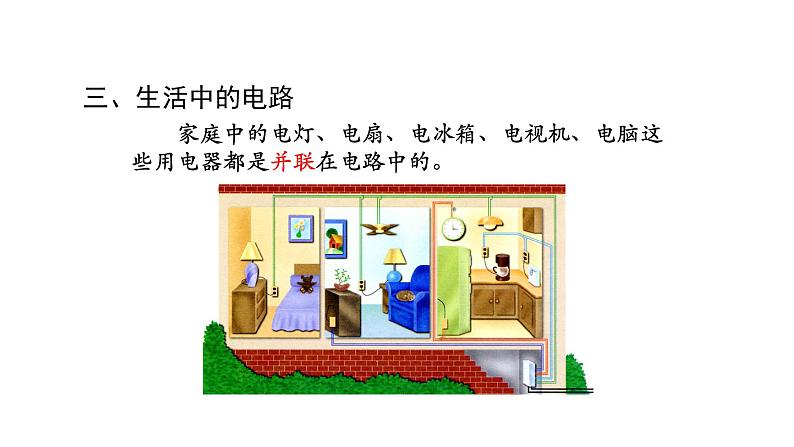

　　家庭中的电灯、电扇、电冰箱、电视机、电脑这些用电器都是并联在电路中的。
　　用来装饰居家、烘托欢乐气氛的小彩灯是分组的，其中每一组的小彩灯都是串联在一起的。
　　用来装饰建筑物的轮廓灯，多数是并联接入电路的。

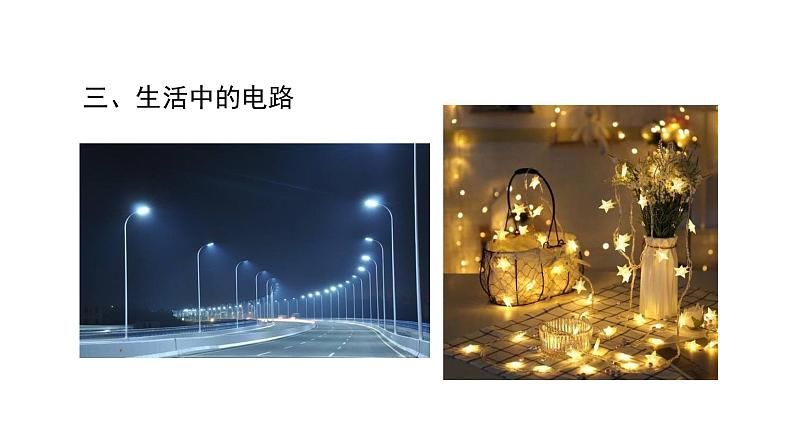

街道两旁的路灯总是同时亮起，同时熄灭。它们组成的是什么电路？
教室里的照明灯是怎样连接的？
每一盏灯独立工作、互不干扰。

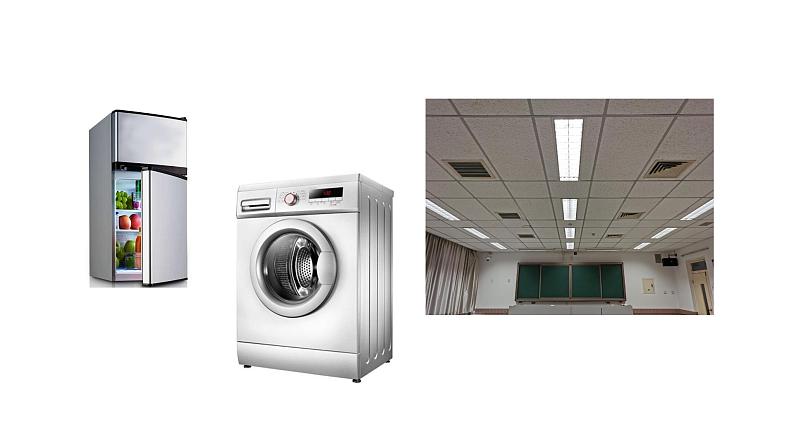

冰箱里的照明灯和用于制冷的压缩机是怎样连接的？
当打开冰箱门时，冰箱内的照明灯就会亮起来；当冰箱内温度不够低时，压缩机工作。
两用电器可以同时工作，也可以独立工作。
夜幕降临，当有人走动发出声响时，电路会自动接通，照明灯就亮起来了。但是在白天，无论有多大的声音，照明灯都会不理不睬，无动于衷。
有声音时：“声控”开关闭合
光线暗时：“光控”开关闭合
与冰箱中照明灯的开关类似，安全带的卡扣在这个电路中充当开关。
看一看，想一想： 这两种电路设计，哪个更合理？
