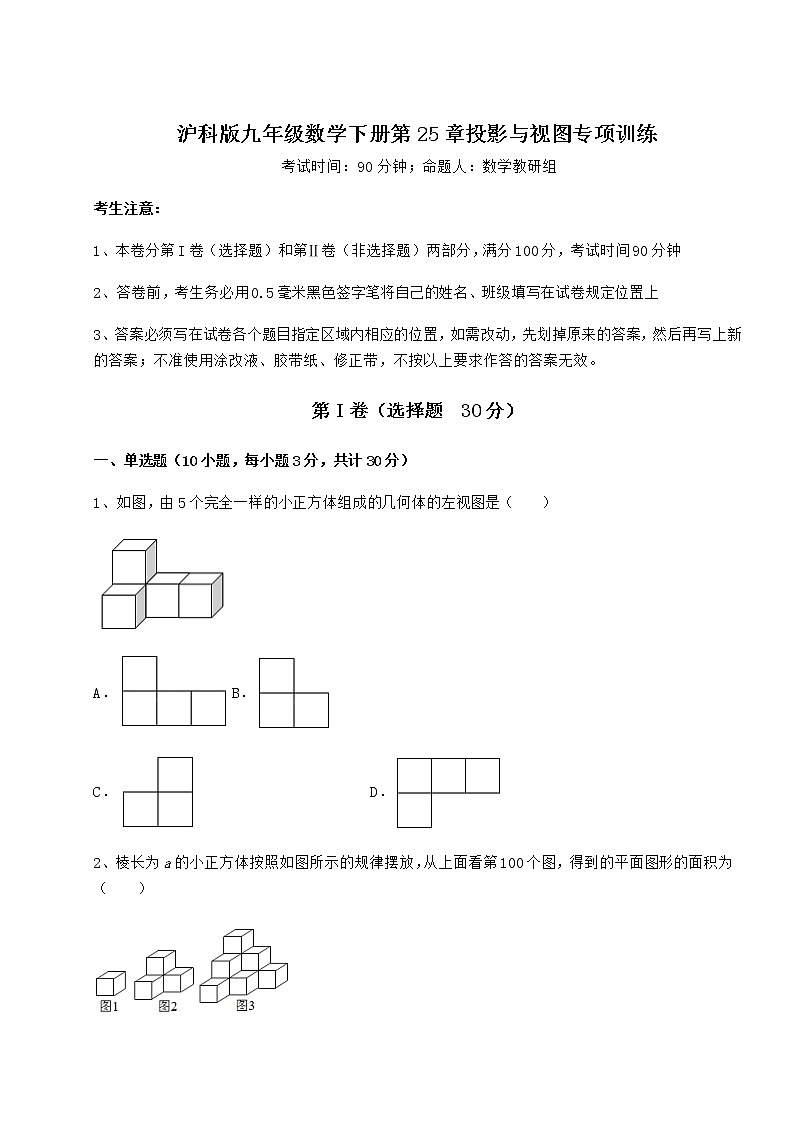

沪科版九年级数学下册第25章投影与视图专项训练

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）

A． B．

C．  D．

2、棱长为a的小正方体按照如图所示的规律摆放，从上面看第100个图，得到的平面图形的面积为（    ）

A．100a B． C． D．

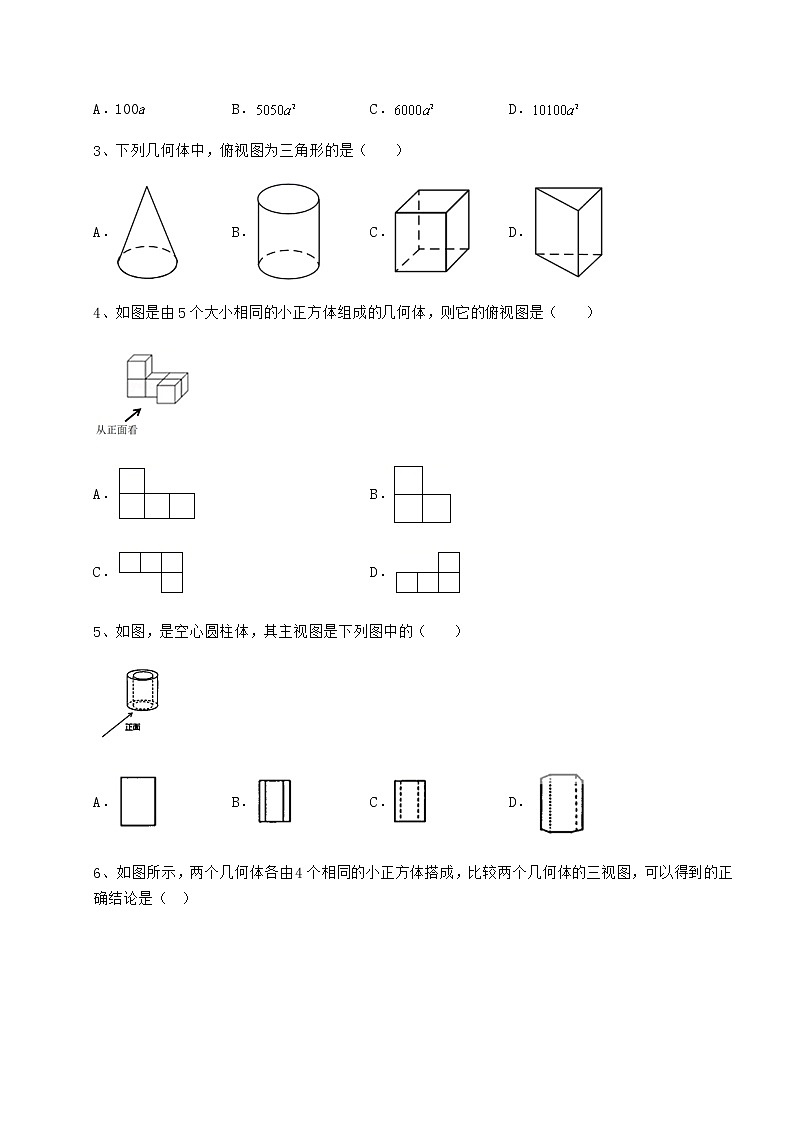

3、下列几何体中，俯视图为三角形的是（    ）

A． B． C． D．

4、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）

A． B．

C． D．

5、如图，是空心圆柱体，其主视图是下列图中的（    ）

A． B． C． D．

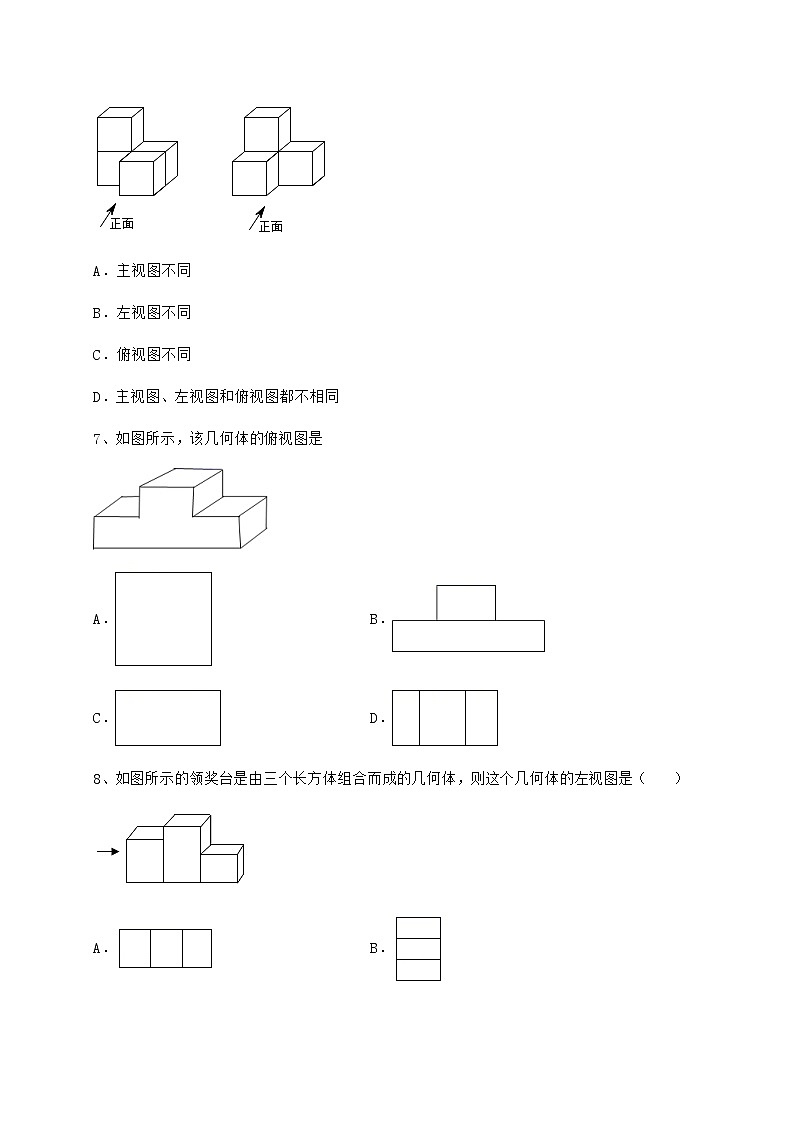

6、如图所示，两个几何体各由4个相同的小正方体搭成，比较两个几何体的三视图，可以得到的正确结论是（  ）

A．主视图不同

B．左视图不同

C．俯视图不同

D．主视图、左视图和俯视图都不相同

7、如图所示，该几何体的俯视图是

A．  B．

C．  D．

8、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）

A． B．

C． D．

9、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．

A． B． C． D．

10、如图所示的几何体，它的左视图是（　　）

A． B． C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．

2、一个几何体由一些大小相同的小正方体组成，如图写出是它的主视图和左视图，那么组成该几何体所需小正方体的个数最多为____

3、如图是由五个棱长均为1的正方体搭成的几何体，则它的左视图的面积为________．

4、如图，是一个由若干个小正方体搭成的几何体的主视图与视图，设搭这样的几何体最多需要m块小立方块，最少需要n块小立方块，则m+n=_____．

5、某立体图形的三视图中，主视图是矩形，请写出一个符合题意的立体图形名称：_________．

三、解答题（5小题，每小题10分，共计50分）

1、如图，路灯灯泡在线段上，在路灯下，王华的身高用线段表示，她在地上的影子用线段表示，小亮的身高用线段表示．

（1）请你确定灯泡所在的位置，并画出小亮在灯光下形成的影子；

（2）如果王华的身高米，她的影长米，且她到路灯的距离米，求路灯的高度．

2、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状．

3、下列几何体是用相同的正方体搭成的，画出从三个不同方向看到的图形

4、如图，已知小华、小强的身高都是1.6m，小华、小强之间的水平距离BC为14m，在同一盏路灯下，小华的影长AB=4m，小强的影长CD=3m，求这盏路灯OK的高度．

5、如图，路灯下一墙墩(用线段AB表示)的影子是BC，小明(用线段DE表示)的影子是EF，在M处有一棵小树，它的影子是MN．

（1）画出路灯的位置(用点P表示)；

（2）在图中画出表示小树的线段．

-参考答案-

一、单选题

1、B

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，

故选：B．

【点睛】

本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．

2、B

【分析】

先探究第100个图形俯视图所看到的小正方形的个数，再结合每个小正方形的面积为 从而可得答案.

【详解】

解：（1）∵第1个图有1层，共1个小正方体，

第2个图有2层，第2层正方体的个数为1+2=3，

第3个图有3层，第3层正方体的个数为1+2+3=6，

第n层时，正方体的个数为1+2+3+…+n=n（n+1），

当n=100时，第100层的正方体的个数为×100×101=5050，

从上面看第100个图，看到了5050个小正方形，所以面积为：

故选B

【点睛】

本题考查的是三视图，俯视图的面积，掌握“正方体堆砌图形的俯视图”是解本题的关键.

3、D

【分析】

从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．

【详解】

从上方朝下看只有D选项为三角形．

故选：D．

【点睛】

本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．

4、C

【分析】

根据几何体的结构特征及俯视图可直接进行排除选项．

【详解】

解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；

故选C．

【点睛】

本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．

5、C

【分析】

从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.

【详解】

主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．

本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．

故选：C

【点睛】

本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．

6、C

【分析】

根据几何体的三视图特征进行判断即可．

【详解】

解：观察两个几何体的三视图，

则知：主视图相同，左视图相同，俯视图不同，

故选项A、B、D错误，选项C正确，

故选：C．

【点睛】

本题考查几何体的三视图，理解三视图的意义是解答的关键．

7、D

【分析】

根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．

【详解】

解：根据题意得：D选项是该几何体的俯视图．

故选：D

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．

8、C

【分析】

左视图是从左边看得到的视图，结合选项即可得出答案．

【详解】

解：A是俯视图，B、D不是该几何体的三视图，C是左视图．

故选：C．

【点睛】

本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．

9、B

【分析】

找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．

【详解】

从左面看，第一层有2个正方形，第二层左侧有1个正方形．

故选：B．

【点睛】

本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．

10、C

【分析】

根据几何体的左面是一个圆环即可得左视图．

【详解】

由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．

故选：C．

【点睛】

本题考查了三视图，根据所给几何体正确画出三视图是关键．

二、填空题

1、36

【分析】

先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.

【详解】

解：从三视图可得得到：这个几何体是三棱柱，

其底面是边长为4cm的等边三角形，侧棱长为3cm，

所以这个三棱柱的侧面积为：cm2

故答案为：36 cm2

【点睛】

本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.

2、8

【分析】

根据三视图还原简单几何体，由主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；由左视图可知左侧两，右侧一层，即可计算出小正方体的最少块数．

【详解】

解：由题中所给出的主视图知物体共三列，且左侧一列高两层，中间一列高1层，右侧一列最高两层；

由左视图可知左侧两，右侧一层，所以图中的小正方体最多5+3＝8块．

故答案为8

【点睛】

本题主要考查了三视图，明确三视图的定义以及由三视图还原几何体的法则是解题关键．

3、3

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从左边看，底层是两个小正方形，上层的右边是一个小正方形，

因为每个小正方形的面积为1，所以则它的左视图的面积为3．

故答案为：3．

【点睛】

本题考查了简单组合体的三视图，从左边看得到的图象是左视图．

4、15

【分析】

易得这个几何体共有3层，由俯视图可得第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，第三层只有一块，相加即可．

【详解】

解：有两种可能；

有主视图可得：这个几何体共有3层，

由俯视图可得：第一层正方体的个数为4，由主视图可得第二层最少为2块，最多的正方体的个数为3块，

第三层只有一块，

故：最多m为3+4+1=8个小立方块，最少n为个2+4+1=7小立方块．

m+n=15，

故答案为：15

【点睛】

此题主要考查了由三视图判断几何体，关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．

5、圆柱

【分析】

根据三视图的定义求解即可．

【详解】

解：圆柱的主视图是矩形，

故答案为：圆柱．

【点睛】

本题考查三视图，解题的关键是掌握三视图的定义．

三、解答题

1、（1）见解析；（2）路灯高为米

【分析】

（1）根据投影的特点即可作图；

（2）根据图形的特点得到△BAC∽△GDC，故可列出 比例式求解．

【详解】

（1）如图，为灯泡位置，为小亮影子

（2）∵

∴△BAC∽△GDC

∴

即

∴GD=4.4米，

∴路灯高为米．

【点睛】

此题主要考查投影与相似的实际应用，解题的关键是熟知相似三角形的判定与性质．

2、见解析

【分析】

读图可得，主视图有3列，每列小正方形数目分别为2，1，1；左视图有1列，小正方形数目分别为2；俯视图有3行，每行小正方形数目分别为1，1，1．

【详解】

如图所示：

【点睛】

此题考查作图-三视图，解题关键在于掌握作图法则.

3、见解析

【分析】

从正面看：共有3列，从左往右分别有3，2，1个小正方形；从左面看：共有2列，从左往右分别有3，1个小正方形；从上面看：共分3列，从左往右分别有2，1，1个小正方形．据此可画出图形．

【详解】

解：如图所示：

【点睛】

本题考查画三视图的知识；用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形．

4、4.8m

【分析】

根据题意得到三角形相似，利用相似三角形的对应边的比列等式计算即可；

【详解】

解：∵，

∴，，

∴，，

由题意得：，，，

∴，，

∵，

∴，

∴，，

整理得：，

解得：，

∴这盏路灯OK的高度是4.8m．

【点睛】

本题主要考查了相似三角形的判定与性质，中心投影，准确计算是解题的关键．

5、（1）见解析；（2）见解析．

【分析】

（1）连接CA并延长与FD的延长线交于点P，点P即路灯的位置；

（2）连接PN，作MG垂直于MN与PN交于点G，线段GM即为表示小树的线段．

【详解】

解：（1）如图，连接CA并延长与FD的延长线交于点P，点是路灯的位置．

（2）如图，连接PN，作MG垂直于MN与PN交于点G，线段表示小树．

【点睛】

此题考查了中心投影，解题的关键是熟练掌握中心投影的性质．
