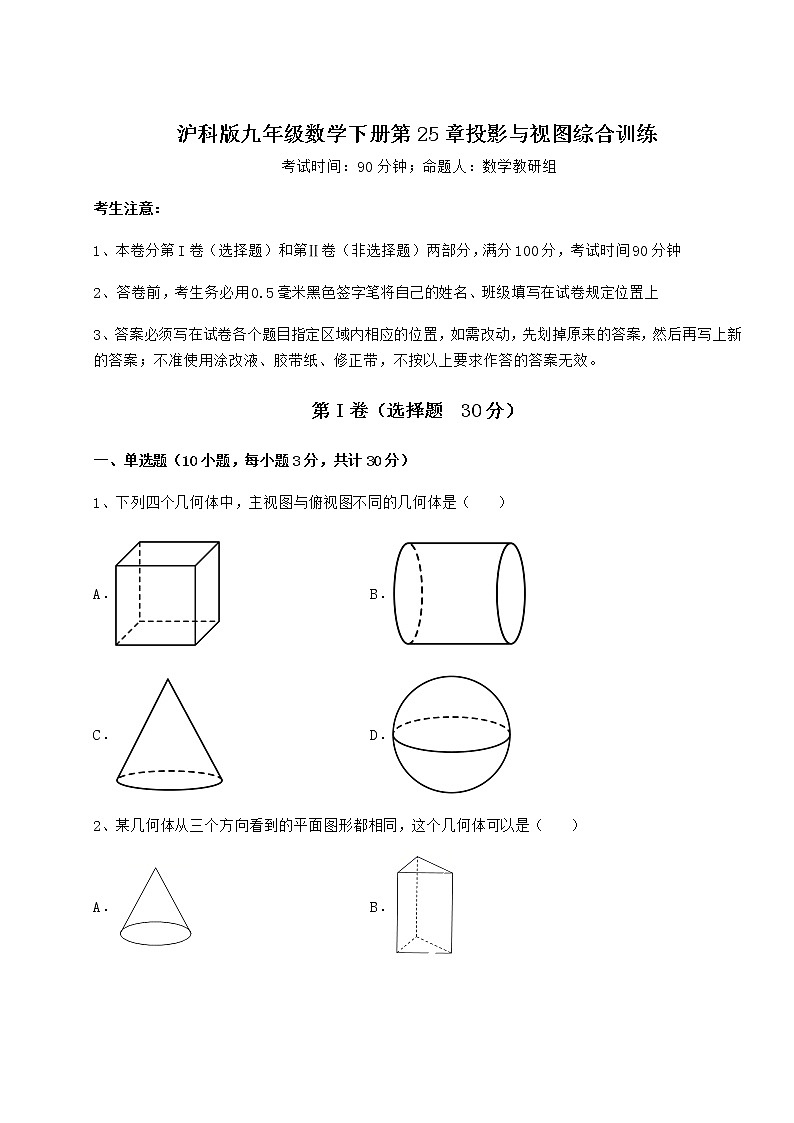

数学第25章 投影与视图综合与测试同步训练题

沪科版九年级数学下册第25章投影与视图综合训练

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、下列四个几何体中，主视图与俯视图不同的几何体是（    ）

A． B．

C． D．

2、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）

A． B．

C． D．

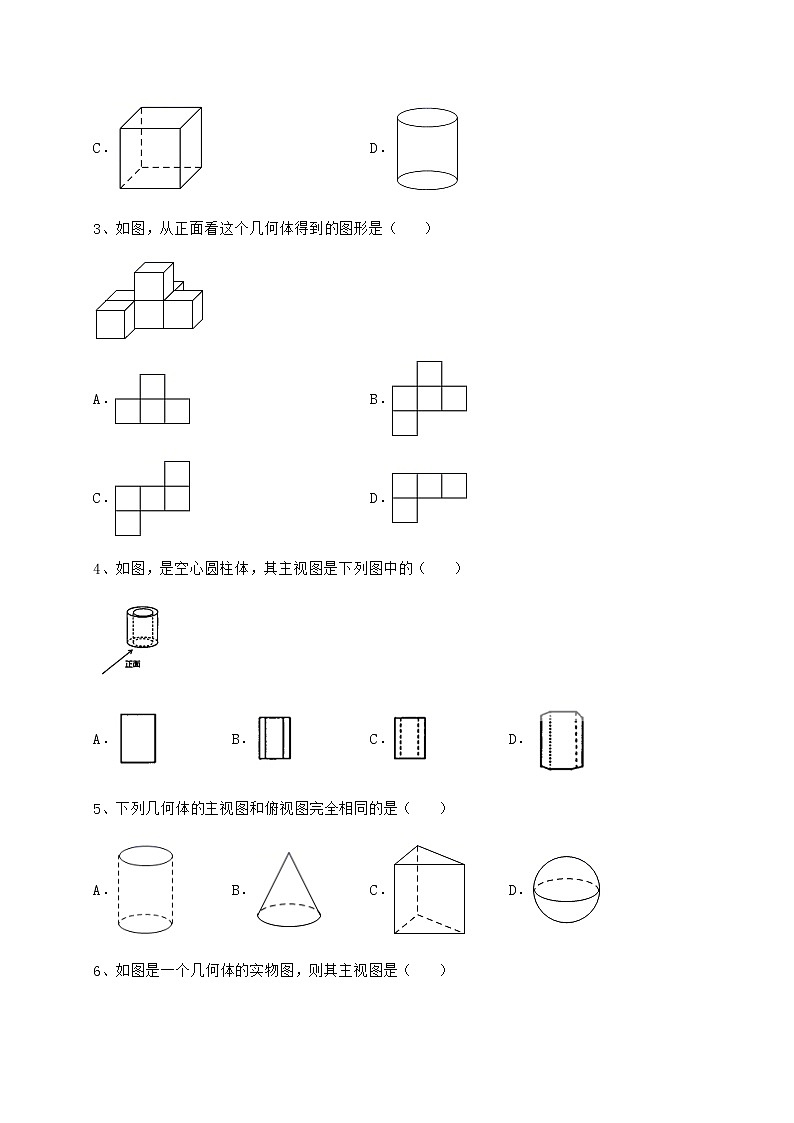

3、如图，从正面看这个几何体得到的图形是（　　）

A． B．

C． D．

4、如图，是空心圆柱体，其主视图是下列图中的（    ）

A． B． C． D．

5、下列几何体的主视图和俯视图完全相同的是（    ）

A． B． C． D．

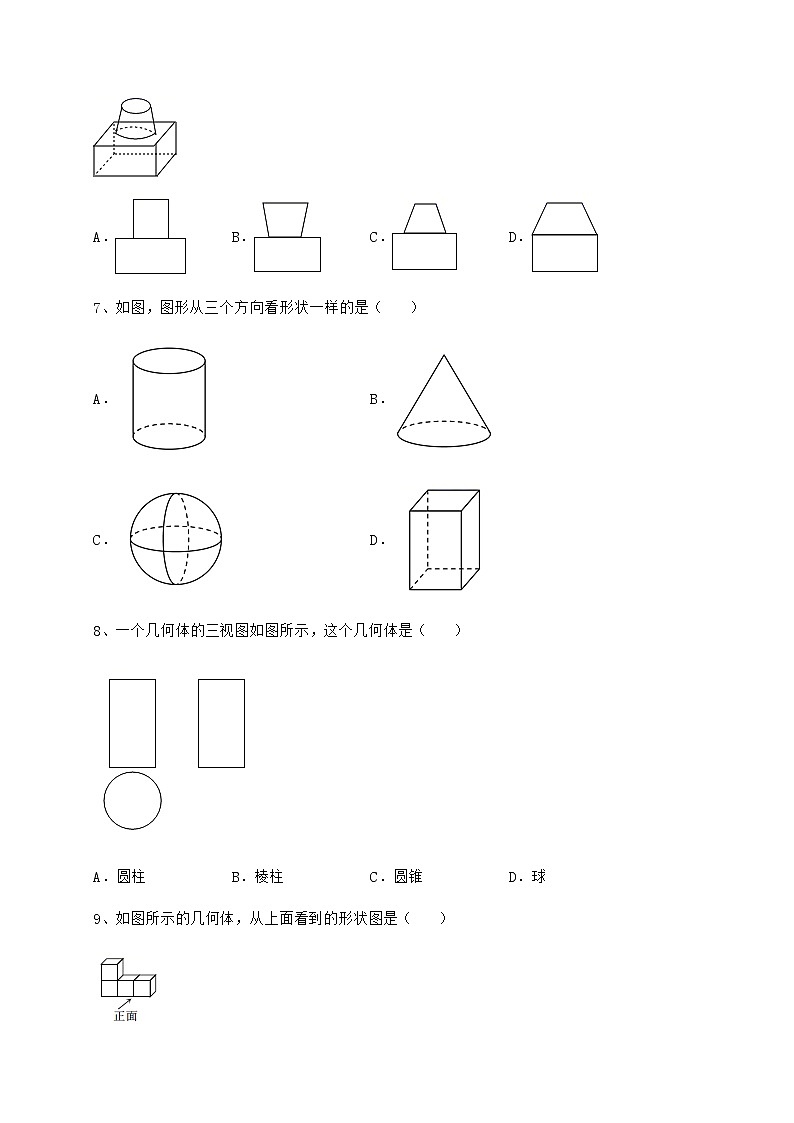

6、如图是一个几何体的实物图，则其主视图是（    ）

A． B． C． D．

7、如图，图形从三个方向看形状一样的是（　　）

A．  B．

C． D．

8、一个几何体的三视图如图所示，这个几何体是（　　）

A．圆柱 B．棱柱 C．圆锥 D．球

9、如图所示的几何体，从上面看到的形状图是（　　）

A． B．

C． D．

10、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体

A．12 B．11 C．10 D．9

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图，是一个直棱柱的三视图，这个直棱柱的表面积是_____．

2、如图是由6个大小相同的小正方体拼成的几何体，若去掉最左面的小正方体，则视图不发生改变的是________（填主视图、左视图或俯视图）

3、如图所示是给出的几何体从三个方向看到的形状，则这个几何体最多由___个小正方体组成．

4、由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是_____．

5、如图所示是某种型号的正六角螺母毛坯的三视图，则左视图的面积为_________．

三、解答题（5小题，每小题10分，共计50分）

1、下面是由一些棱长为a厘米的正方体小木块搭建成的几何体的主视图、左视图和俯视图．

（1）该几何体是由 　   　块小木块组成的；

（2）求出该几何体的体积；

（3）求出该几何体的表面积（包含底面）．

2、作图题：如图，是由一些棱长为单位1的相同的小正方体组合成的简单几何体．请在方格中分别画出几何体的主视图、左视图．

3、小华在不同时间于天安门前拍了几幅照片，下面哪幅照片是在下午拍摄的？

4、（1）一个几何体由一些大小相同的小正方体搭成，如图是从上面看这个几何体的形状图，小正方形中的数字表示在该位置的小正方体的个数，请在网格中画出从正面和左面看到的几何体的形状图．

（2）用小立方块搭一几何体，使它从正面看，从左面看，从上面看得到的图形如图所示．请在从上面看到的图形的小正方形中填人相应的数字，使得小正方形中的数字表示在该位置的小立方块的个数．其中，图1填人的数字表示最多组成该几何体的小立方块的个数，图2填入的数字表示最少组成该几何体的小立方块的个数．

5、分别画出图中两个几何体（其中第2个几何体是两个高不相等的圆锥组成的组合体）的三视图．

-参考答案-

一、单选题

1、C

【分析】

正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．

【详解】

解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；

B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；

C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；

D、球体的主视图与俯视图都是圆形，故不符合题意．

故选：C．

【点睛】

本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．

2、C

【分析】

根据三视图判断即可；

【详解】

的左视图、主视图是三角形，俯视图是圆，故A不符合题意；

的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；

的主视图、左视图、俯视图都是正方形，故C符合题意；

的左视图、主视图是长方形，俯视图是圆，故D不符合题意；

故选C．

【点睛】

本题主要考查了几何体三视图的判断，准确分析是解题的关键．

3、A

【分析】

首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.

【详解】

解：观察图形从左到右小正方块的个数分别为1，2，1，

故选A.

【点睛】

本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.

4、C

【分析】

从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.

【详解】

主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．

本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．

故选：C

【点睛】

本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．

5、D

【分析】

根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．

【详解】

解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；

B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；

C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；

D、圆的主视图和俯视图都为圆，故D选项符合题意；

故选D．

【点睛】

本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．

6、C

【分析】

找到从正面看所得到的图形即可．

【详解】

解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

7、C

【分析】

根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．

【详解】

解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；

B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；

C．从三个方向看形状一样，都是圆形，故本选项符合题意；

D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．

故选：C．

【点睛】

本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．

8、A

【分析】

根据三视图判断几何体的形状即可；

【详解】

由已知三视图可知，主视图、左视图为长方形，俯视图为圆，则符合条件的立体图形是圆柱；

故选A．

【点睛】

本题主要考查了三视图的判断，准确分析是解题的关键．

9、B

【分析】

找出从几何体的上面看所得到的视图即可．

【详解】

解：从上面看到的形状图是，

故选：B

【点睛】

此题主要考查了简单几何体的视图，注意培养学生的思考能力和对几何体三种视图的空间想象能力是解题的关键．

10、D

【分析】

根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．

【详解】

解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；

∴这个几何体最少需要用个小正方体．

故选：D

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．

二、填空题

1、36

【分析】

由三视图可得这是一个直三棱柱，再把各个面的面积相加即可．

【详解】

解：由三视图可得这是一个直三棱柱，它的高为2，

∵32+42＝52，

∴这个直三棱柱的底面的直角三角形，

∴这个直三棱柱的表面积为：＝36．

故答案为：36．

【点睛】

此题考查由三视图判断几何体，掌握几何体的特征以及面积的计算方法是解决问题的关键．

2、左视图

【分析】

画出原立体图形的三视图，与去掉小正方体的立体图形与三视图，对比即可得出答案．

【详解】

解：未去掉小正方形的立体图形的三视图为：

，

去掉最左面的小正方体后立体图形变为：

其三视图，

发现其主视图与俯视图都发生改变，

只有左视图不发生改变．

故答案为：左视图．

【点睛】

本题考查简单组合体的三视图，减少一个小正方体的组合体的三视图的变化，掌握简单组合体的三视图是解题关键．

3、11

【分析】

从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，从左视图可看出每一行小立方块的层数和个数，从而算出总的个数．

【详解】

解：研究该几何体最多由多少个小正方形组成，由俯视图易得最底层小立方块的个数为5，由其他视图可知第二层有5个小立方块，第三层有1个小立方块，即如下图：

那么共最多由个小立方块．

故答案为：11．

【点睛】

本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，解题的关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．

4、4或5

【分析】

易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．

【详解】

解：结合主视图和俯视图可知，上层最多有2个，最少1个，下层一定有3个，

∴组成这个几何体的小正方体的个数可能是4个或5个，

故答案为：4或5．

【点睛】

考查学生对三视图掌握程度和灵活运用能力，解题关键是有空间想象能力．

5、

【分析】

如图，连接过作于再求解 再确定左视图是长方形，两边分别为3cm，cm，从而可得答案.

【详解】

解：如图，连接过作于

由俯视图可得：

由主视图可得：正六角螺母毛坯的高为：3cm，

左视图的面积为

故答案为：

【点睛】

本题考查的是三视图，左视图的面积的计算，掌握“左视图是长方形”是解本题的关键.

三、解答题

1、（1）10；（2）10a3 cm3；（3）40a2 cm2．

【分析】

（1）根据三视图的定义解决问题即可；

（2）求出10个小正方体的体积和即可；

（3）还原出立体图形，进而求出各个面的面积进行加总求和．

【详解】

解答：解：（1）几何体的小正方形的个数如俯视图所示，2＝1+3+1+1+2＝10．

故答案为：10．

（2）V＝10a3（cm3）

∴该几何体的体积为10a3cm3．

（3）S＝2（6a2+6a2+6a2）+2（a2+a2）＝40a2（cm2）．

∴该几何体的表面积40a2cm2．

【点睛】

本题主要是考查了立体图形的三视图以及体积、表面积的求解，通过三视图还原得到原立体图形，需要一定的空间想象能力，另外表面积的求解，不要漏掉一些面．

2、见解析

【分析】

由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2，左视图有3列，每列小正方形数目分别为3，2，1；据此可画出图形．

【详解】

解：如图所示：

【点睛】

本题考查简单组合体的三视图，理解视图的意义是解决问题的关键．

3、右边一幅照片是下午拍摄的

【分析】

根据人和影子的位置，结合投影的概念，分别判断即可得到正确答案．

【详解】

右边一幅照片是下午拍摄的．因为天安门坐北朝南，由人影在人身后偏右，推知太阳在西南方向，此时是下午时间．

【点睛】

本题考查投影的概念，能够结合物体和影子的位置进行准确判断是解此类题的关键．

4、（1）见解析；（2）见解析

【分析】

（1）根据俯视图中小正方体的个数结合主视图，主视图是从前面向后看得到的图形，从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形画出图形，根据俯视图中小正方体的个数结合左视图，左视图是从左边向右看得到的图形，从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形画出图形即可；

（2）根据俯视图的图形两行三列，中间列一行，从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或2个正方体，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，右边列后行可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2在俯视图中标出个数即可．

【详解】

解：（1）从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形，如图

从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形，

如图所示：

（2）从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，

从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，

左列前行可以是1个正方体或两个正方体，，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，后列可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2．

根据题意，填图如下：

【点睛】

本题考查根据俯视图画主视图与左视图，根据主视图与左视图确定组成图形的正方体的个数，从立体图形到平面图形的转化三视图，由平面图形三视图到立体图形还原几何体空间想象能力，本题难度较大，培养空间想象力，掌握相关知识是解题关键．

5、见解析

【分析】

（1）从正面看得到的图形是三角形，从左面看得到的图形是长方形，从上面看得到的图形是中间有竖线的长方形；

（2）从正面和左面看是上下两个不同的等腰三角形；从上面看是一个带圆心的圆．

【详解】

解：（1）如图所示：

（2）如图所示：

【点睛】

本题考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线．
