2021学年第25章 投影与视图综合与测试课时练习

这是一份2021学年第25章 投影与视图综合与测试课时练习，共19页。试卷主要包含了图中几何体的左视图是，如图，该几何体的主视图是，如图几何体的主视图是等内容，欢迎下载使用。

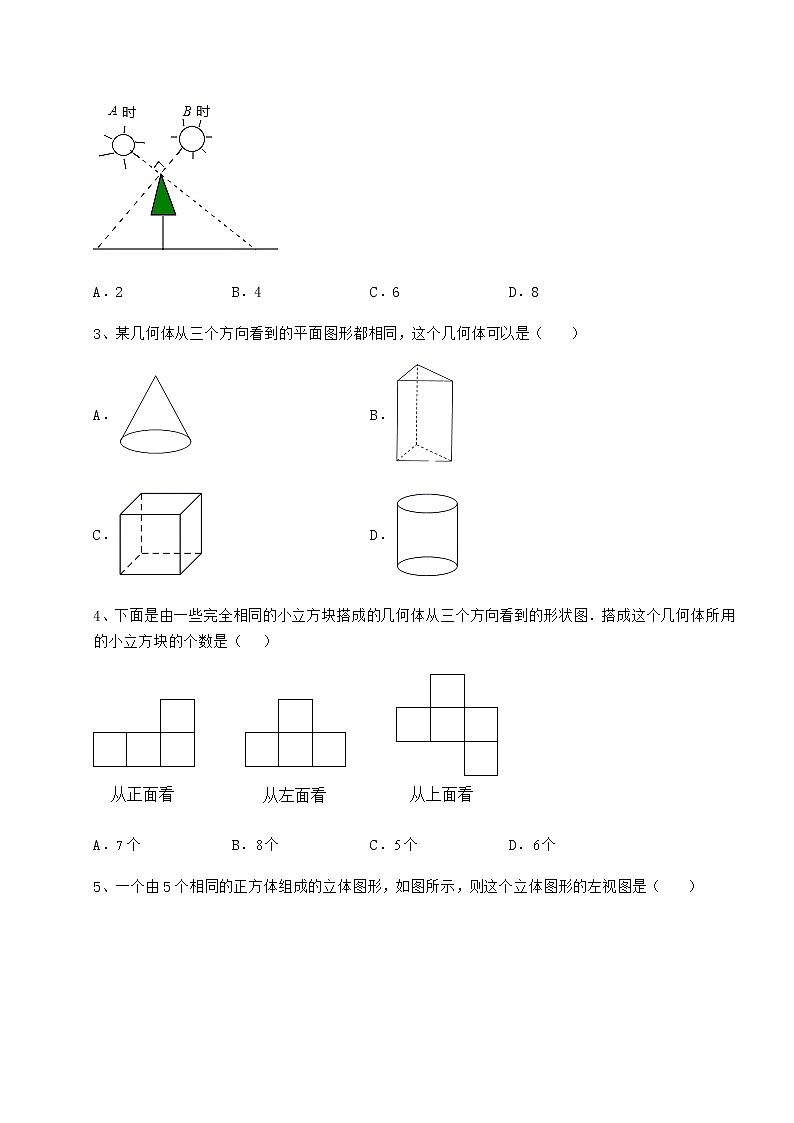

沪科版九年级数学下册第25章投影与视图难点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，该几何体的俯视图是A．  B．C．  D．2、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．A．2 B．4 C．6 D．83、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．4、下面是由一些完全相同的小立方块搭成的几何体从三个方向看到的形状图．搭成这个几何体所用的小立方块的个数是（   ）A．个 B．个 C．个 D．个5、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．6、图中几何体的左视图是（      ）A． B．C． D．7、如图，该几何体的主视图是（    ）A． B． C． D．8、如图摆放的下列几何体中，左视图是圆的是（   ）A． B． C． D．9、如图几何体的主视图是（    ）A． B． C． D．10、下面的三视图所对应的几何体是（　　）A．  B． C．  D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图，小亮从一盏9米高的路灯下处向前走了米到达点处时，发现自己在地面上的影子CE是米，则小亮的身高DC为____________米．2、圆锥的母线长为5，侧面展开图的面积为20π，则圆锥主视图的面积为_________．3、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是________．4、由一些完全相同的小正方体搭成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是_____．5、用小立方体搭一个几何体，分别从它的正面、上面看到的形状如图所示，这样的几何体最少需要 _____个小立方体；最多需要 _____个小立方体．三、解答题（5小题，每小题10分，共计50分）1、如图是由4块小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示该位置小立方块的个数，请画出它的左视图和主视图．2、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由　   　个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）3、一个几何体的三个视图如图所示（单位：cm）．（1）写出这个几何体的名称：        ；（2）若其俯视图为正方形，根据图中数据计算这个几何体的表面积．4、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图．5、图①是由若干个完全相同的小正方体组成的一个几何体．请画出这个几何体从左边看和从上面看得到的图形． -参考答案-一、单选题1、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．2、B【分析】根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；∵∠E+∠F＝90°，∠E+∠ECD＝90°，∴∠ECD＝∠F，∴△EDC∽△FDC，∴，即DC2＝ED•FD＝2×8＝16，解得CD＝4m．故选：B．【点睛】本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．3、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．4、D【分析】从俯视图中可以看出最底层小正方体的个数及形状，从主视图和左视图可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：综合主视图，俯视图，左视图，底层有5个正方体，第二层有1个正方体，所以搭成这个几何体所用的小立方块的个数是6，故选D．【点睛】考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．5、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．6、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．7、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．8、D【分析】根据这几种图形的左视图即可作出判断．【详解】A、长方体的左视图是长方形，故不符合题意；B、圆柱体的左视图是长方形，故不符合题意；C、圆锥体的左视图是三角形，故不符合题意；D、球体的左视图是圆，故符合题意．故选：D【点睛】本题考查了几何体的三视图，掌握常见几何体的三视图是关键．9、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．10、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．二、填空题1、1.8【分析】同一时刻下物体高度的比等于影长的比，构造相似三角形计算即可．【详解】如图，由题意知米，米，米，且，∴米，∵，∴又∵∴，∴，即，解得（米），即小亮的身高为1.8米；故答案为：1.8.【点睛】本题考查平行投影的相关知识点，能够根据题意构造相似是解题关键点．2、12【分析】圆锥的主视图是等腰三角形，根据圆锥侧面积公式S=πrl代入数据求出圆锥的底面半径长，再由勾股定理求出圆锥的高即可．【详解】解：根据圆锥侧面积公式：S=πrl，圆锥的母线长为5，侧面展开图的面积为20π，故20π=π×5×r，解得：r=4．由勾股定理可得圆锥的高∴圆锥的主视图是一个底边为8，高为3的等腰三角形，∴它的面积=，故答案为：12．【点睛】本题考查了三视图的知识，圆锥侧面积公式的应用，正确记忆圆锥侧面积公式是解题关键．3、【分析】由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．【详解】解：由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据主视图中给定数据可知圆锥的母线长是3，底面圆的直径是4，圆柱的高是2，因此圆锥的侧面积为：圆柱的侧面积为：底面圆的面积为：因此这个几何体的表面积为：故答案为：．【点睛】本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．4、4或5【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：结合主视图和俯视图可知，上层最多有2个，最少1个，下层一定有3个，∴组成这个几何体的小正方体的个数可能是4个或5个，故答案为：4或5．【点睛】考查学生对三视图掌握程度和灵活运用能力，解题关键是有空间想象能力．5、10    14    【分析】从上面看中可以看出最底层小正方体的个数及形状，从前面看可以看出每一层小正方体的层数和个数，从而算出总的个数．【详解】解：∵从上面看有7个正方形，∴最底层有7个正方体，从前面看可得第2层最少有2个正方体；最多有5个正方体，第3层最少有1个正方体；最多有2个正方体，∴该组合几何体最少有7+2+1＝10个正方体，最多有7+5+2＝14个正方体．故答案为：10，14．【点睛】此题主要考查了不同方向看几何体，关键是掌握口诀“上面看打地基，前面看疯狂盖，左面看拆违章”就很容易得到答案．三、解答题1、见解析【分析】根据已知图形得出实际摆放，进而利用从正面和左面观察得出图形即可．【详解】解：如图所示：【点睛】本题主要考查了画三视图，解题的关键件是根据已知正确得出图形的三视图．2、（1）10；（2）见解析【分析】（1）数出小立方体的个数即可；（2）根据三视图的画法画出主视图、左视图、俯视图．【详解】解：（1）根据几何体，在俯视图中标出：个，故答案为：10；（2）三视图如图所示：【点睛】考查简单几何体的三视图的画法，解题的关键是掌握主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．3、（1）长方体或四棱柱（2）66cm2【分析】（1）这个立方体的三视图都是长方形所以这个几何体应该是长方体；（2）长方体一共有6个面，算长方体的表面积应该把这6个面的面积相加即可．（1）∵这个立方体的三视图都是长方形，∴这个立方体是长方体或四棱柱．（2）由三视图知该长方体的表面积：（3）(3×4)×4+（3×3）×2=66(cm2)【点睛】本题考查了由立体图形的三视图确定立体图形的形状；根据边长求表面积大小．解题的关键是要有空间想象能力．长方体有六个面，算表面积时不要遗漏．4、见解析【分析】根据简单组合体的三视图的意义和画法画出相应的图形即可．【详解】这个组合体的三视图如下：【点睛】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体三视图的画法是正确解答的关键．5、见解析【分析】由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1；俯视图有3列，每列小正方数形数目分别为3，2，1，据此可画出图形．【详解】解：如图所示，【点睛】本题考查几何体的三视图画法．由立体图形，可知主视图、左视图、俯视图，并能得出有几列即每一列上的数字．
