初中沪科版第25章 投影与视图综合与测试综合训练题

这是一份初中沪科版第25章 投影与视图综合与测试综合训练题，共22页。试卷主要包含了如图所示的几何体左视图是，如图所示的几何体的俯视图是，如图所示的几何体的主视图是等内容，欢迎下载使用。

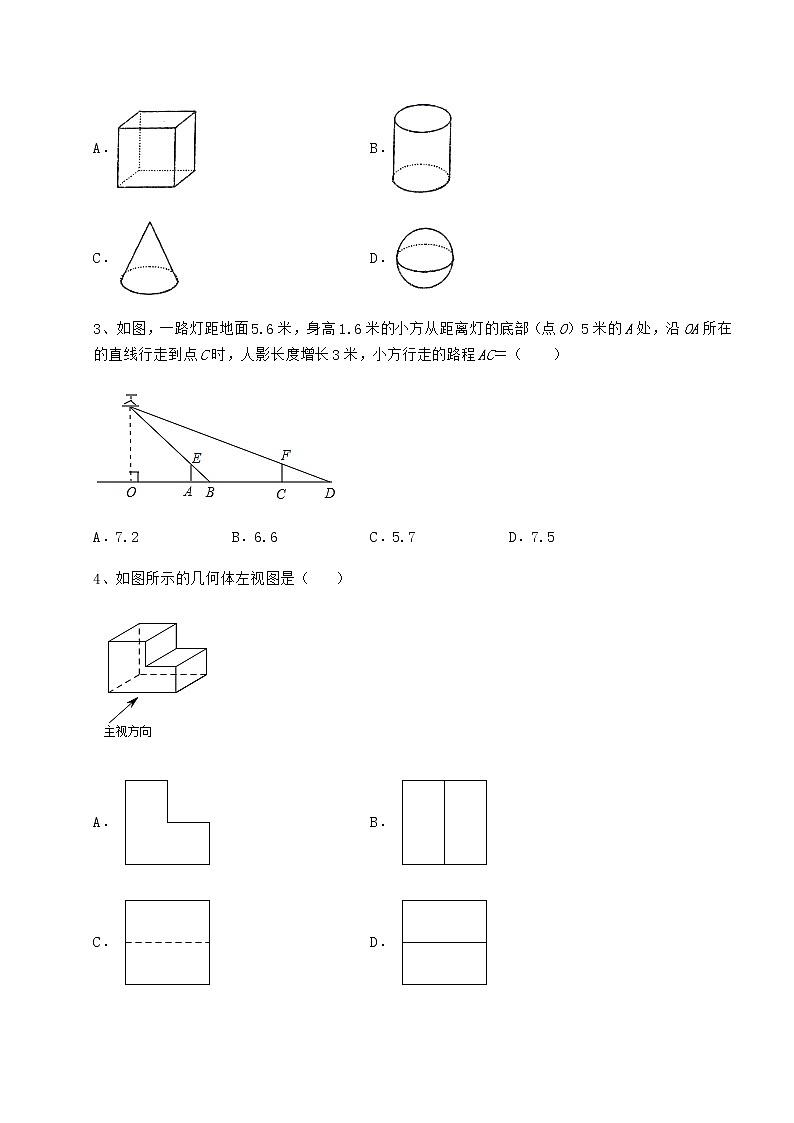

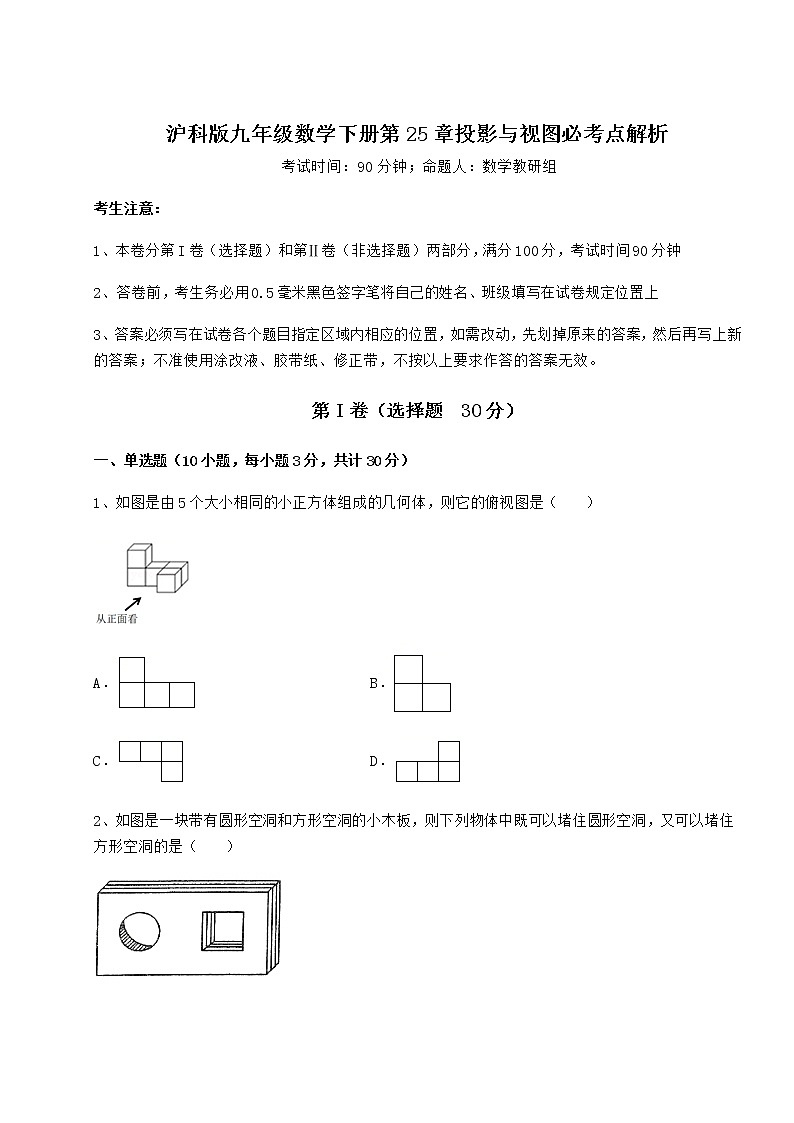

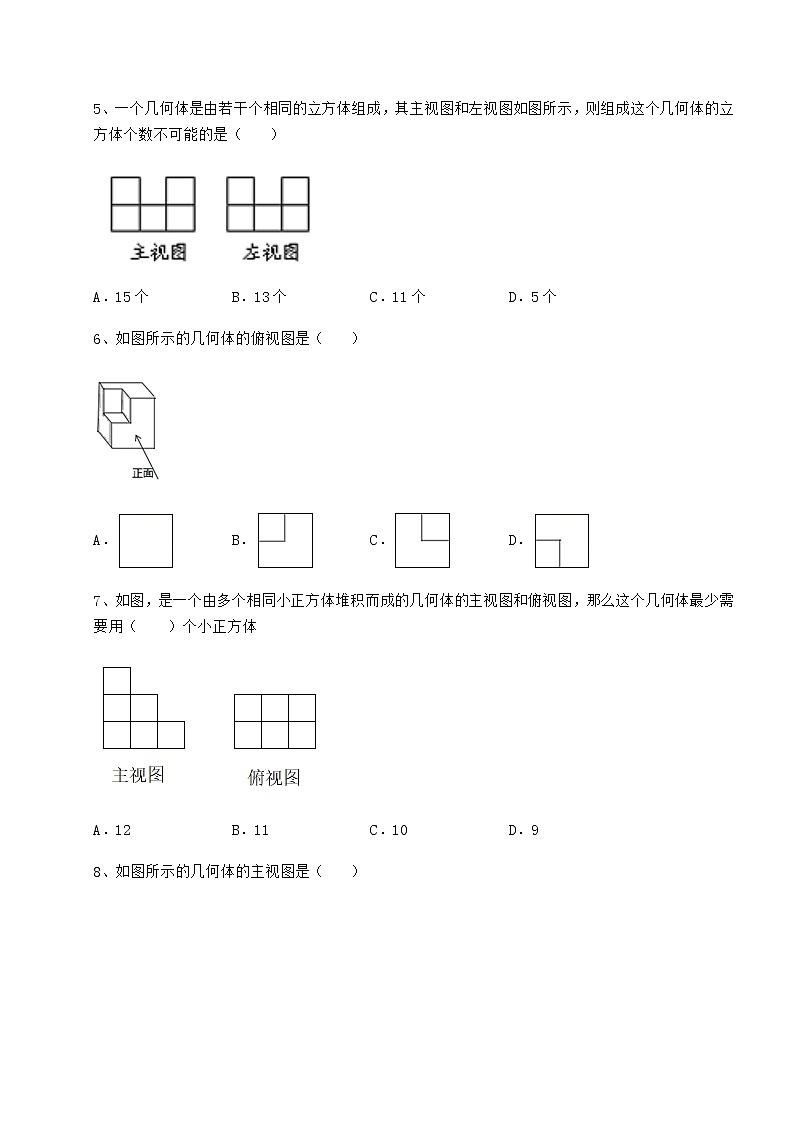

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．2、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．3、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（　　）A．7.2 B．6.6 C．5.7 D．7.54、如图所示的几何体左视图是（    ）A． B．C． D．5、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）A．15个 B．13个 C．11个 D．5个6、如图所示的几何体的俯视图是（    ）A． B． C． D．7、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．98、如图所示的几何体的主视图是（　　）A． B． C． D．9、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．10、7个小正方体按如图所示的方式摆放，则这个图形的左视图是（    ）A．  B． C．  D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．2、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．3、在数学活动课上，老师带领数学小组测量大树的高度．如图，数学小组发现大树离教学楼有5m，高1.4m的竹竿在水平地面的影子长1m，此时大树的影子有一部分映在地面上，还有一部分映在教学楼的墙上，墙上的影子离为2m，那么这棵大树高___________m．4、一个几何体由若干大小相同的小立方体搭成，下图分别是从它的正面、上面看到的形状图，该几何体最多用m个小立方体搭成，最少用n小立方体搭成，则m+n＝_____．5、一个几何体的三视图如图所示，则该几何体的表面积是_________．三、解答题（5小题，每小题10分，共计50分）1、一个几何体的三种视图如图所示，（1）这个几何体的名称是______，其侧面积为______；（2）在右面方格图中画出它的一种表面展开图；（3）求出左视图中AB的长．2、一个几何体模具由大小相同边长为2分米的小立方块搭成，从上面看到的几何体的形状如图所示，其中小正方形中的数字表示在该位置上的小立方块的个数．（1）若工人师傅手里还有一些相同的正方体，如果要保持从上面和从左面看到的形状不变，最多可以添加______个正方体；（2）请画出从正面和从左面看到的这个几何体模具的形状图； （3）为了模具更为美观，工人师傅将对模具的表面进行喷漆，请问工人师傅需要喷漆多少平方分米？3、如图，这个几何体是由若干个棱长为1cm的小正方体搭成的．（1）请画出从正面、左面、上面看到的几何体的形状图．（2）求出从正面、左面、上面看到的几何体的表面积之和是多少．4、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．5、马路边上有一棵树AB，树底A距离护路坡CD的底端D有3米，斜坡CD的坡角为60度，小明发现，下午2点时太阳光下该树的影子恰好为AD，同时刻1米长的竹竿影长为0.5米，下午4点时又发现该树的部分影子落在斜坡CD上的DE处，且，如图所示．（1）树AB的高度是________米；（2）求DE的长． -参考答案-一、单选题1、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．2、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．3、D【分析】设出影长AB的长，利用相似三角形可以求得AB的长，然后在利用相似三角形求得AC的长即可．【详解】解：∵AE⊥OD，OG⊥OD，∴AE//OG，∴∠AEB=∠OGB，∠EAB=∠GOB，∴△AEB∽△OGB，∴，即 ，解得：AB＝2m；∵OA所在的直线行走到点C时，人影长度增长3米，∴DC＝AB+3=5m，OD=OA+AC+CD=AC+10，∵FC∥GO，∴∠CFD=∠OGD，∠FCD=∠GOD，△DFC∽△DGO，∴，即，解得：AC＝7.5m．所以小方行走的路程为7.5m．故选择：D．【点睛】本题主要考查的是相似三角形在实际中的中心投影的应用，掌握相似三角形判断与性质，利用对应边成比例是解答本题的关键．4、C【分析】找到从几何体的左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从几何体的左面看，是一列两个矩形，矩形的中间用虚线隔开．故选C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握左视图所看的位置．5、A【分析】根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．【详解】综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，所以最多有（个），不可能有15个．故选：A．【点睛】本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．6、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．7、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．8、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，如图：故选：A．【点睛】此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．9、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．10、C【分析】细心观察图中几何体摆放的位置，根据左视图是从左面看到的图象判定则可．【详解】解：从左边看，是左边3个正方形，右边一个正方形．故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．二、填空题1、38【分析】在同一时刻物高和影长成正比，据此解答即可．【详解】解：根据相同时刻的物高与影长成比例，设祈年殿的高度为米，则可列比例为，解得．所以祈年殿的高度为38米．故答案为：38．【点睛】本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．2、日影【分析】根据日晷的工作原理解答即可．【详解】解：晷是按照日影测定时刻的仪器，晷长即为所测量影子的长度．故答案是：日影．【点睛】本题考查了数学常识，此类问题要结合实际问题来解决，生活中的一些数学常识要了解．3、9【分析】根据同一时刻影长与物高成比例，先求出CE，再求AB即可．【详解】解：延长AD交BC延长线于E，根据同一时刻影长与物高成比例可得CE：CD=1：1.4，∵CD=2m，∴CE=m，∴BE=BC+CE=5+=m，∴BE：AB=1:1.4，∴AB=9m．故答案为：9．【点睛】本题考查平行投影问题，掌握平行摄影的原理是同一时刻影长与物高成比例是解题关键．4、17【分析】从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，进而可得答案．【详解】解：如图，m＝2+2+2+2+2＝10，n＝2+2+1+1+1＝7，∴m+n＝10+7＝17，故答案为：17．【点睛】此题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．5、48π+64【分析】原几何体为圆柱的一半，且高为8，底面圆的半径为4，表面积由上下两个半圆及正面的正方形和侧面圆柱面积构成，分别求解相加可得答案．【详解】解：由三视图可知：原几何体为圆柱的一半，（沿中轴线切开），由题意可知，圆柱的高为8，底面圆的半径为4，故其表面积为S＝42π+4π×8+8×8＝48π+64．故答案为：48π+64．【点睛】本题考查由几何体的三视图求面积，由三视图得出原几何体的形状和数据是解决问题的关键，属基础题．三、解答题1、（1）正三棱柱，72；（2）画图见解析；（3）【分析】（1）由三视图所表现特征可知几何体为正三棱柱，正三棱柱侧面积为三个矩形，则侧面积为．（2）如图所示，答案不唯一．（3）中过E点作FG垂线，垂足为H，可求得FH=2，再由勾股定理即可求得FH=．【详解】（1）该几何体由主视图和左视图可判断为棱柱，由俯视图可判断为正三棱柱（2）如图所示（3）如图所示，中过E点作FG垂线，垂足为H∵为等边三角形∴FH=2，∠EHF=∠EHG=90°∴【点睛】本题考查了三视图以及勾股定理，三视图是从正面、左面、上面以平行视线观察物体所得的图形，判断三视图时应结合实物，变换角度去观察，结合空间想象能力，由三视图求几何体的侧面积或表面积时，首先要根据三视图描述几何体，再根据三视图“长对正、高平齐、宽相等”的关系和轮廓线的位置确定各个面的尺寸，然后求表面积或侧面积．2、（1）5；（2）见解析；（3）工人师傅需要喷漆232平方分米【分析】（1）根据从上面和从左面看到的形状保持不变，可对每个位置增加正方体即可；（2）根据每行和每列正方体的个数即可画出从正面和从左面看到的这个几何体模具的形状图；（3）求出模具的表面积即可．【详解】（1）由题可知，可在第二行第一列增加1个正方体，第二行第二列增加3个正方体，第三行第二列增加1个正方体，所以最多可以添加5个正方体（2）画出从正面和从左面看到的形状图如下:（3）工人师傅需要喷漆面积如下：（平方分米）答：工人师傅需要喷漆232平方分米．【点睛】本题考查三视图的画法以及表面积的求法，掌握从不同方向看物体的形状是解题的关键．3、（1）见详解；（2）14cm2．【分析】（1）根据从正面看得到的图形画在第一个网格中，根据从左面看得到的图形画在第二个网格中，根据从上面看得到的图形画在第三个网格中；（2）从正面看几何体的表面积为6cm2，从左面看几何体的表面积为4cm2，从上面看几何体的表面积为4cm2，利用加法运算求它们的和即可．【详解】（1）从正面看得到的图形为主视图从左到右3列，左数第一列3个小正方形，第2列2个小正方形，第3列1个小正方形，下方对齐；从左面看得到的图形是左视图从左到右2列，左数第1列3个小正方形，第2列1个小正方形下方对齐；从上面看得到的图形是俯视图从左到右3列，第1列2个小正方形，第2列1个小正方形，第3列1个小正方形，上对齐；    （2）从正面看几何体的表面积为6cm2，从左面看几何体的表面积为4cm2，从上面看几何体的表面积为4cm2，从正面、左面、上面看到的几何体的表面积之和6+4+4=14cm2．【点睛】本题考查由正方体找出简单组合体的三视图，从不同方向看到的表面积，掌握简单组合体的三视图是解题关键．4、（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）由题意连接 并延长，两条线的交点就是灯光的位置；（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.【详解】解：（1）如图，点即为为所求； （2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，∵，∴△OAB∽△OMN，∴AB：MN＝OE：OF，    即，解得OF＝3（m）．经检验：符合题意答：路灯O与地面的距离为3m．【点睛】本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.5、（1）6；（2）(3−）米【分析】（1）根据在同一时刻物高和影长成正比，即可求出结果；（2）延长BE交AD延长线于F点，根据30度角的直角三角形即可求出结果．【详解】解：（1）∵同时刻1米长的竹竿影长为0.5米，AD＝3米，∴树AB的高度是6米；故答案为：6；（2）如图，延长BE，交AD于点F，∵AB＝6，∠CDF＝60°，BE⊥CD，∴∠DFE＝30°，∴AF＝6，∴DF＝6−3，∴DE＝DF＝ (6−3)＝(3−）米．【点睛】本题考查了解直角三角形的应用以及平行投影．解决本题的关键是作出辅助线得到AB的影长．
